Adafruit BNO055 + BMP280 BFF Tilbehør til QT Py 9DoF Tryk Højde Sensor 5937

Vi kalder det Adafruit BNO055 + BMP280 BFF – det “bedste venskab for evigt”. Det er et printkort, der giver din QT Py mere frihed og flere funktioner.

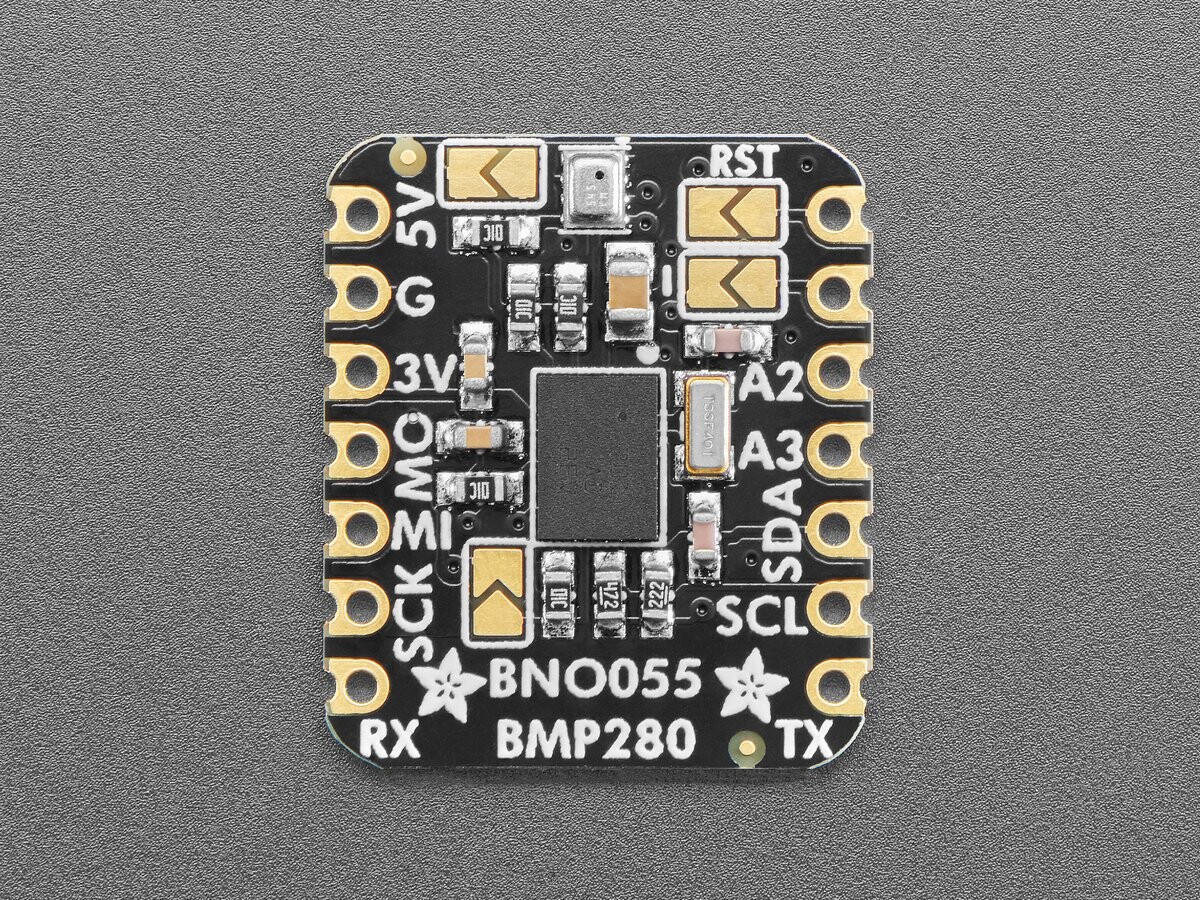

Denne printplade er designet til at passe på bagsiden af hvert QT Py- eller Xiao-kort. Den kan fastsolderes eller fjernes ved hjælp af stiftsystem og kontaktopløb.

I stedet for at bruge uger eller måneder på at eksperimentere med algoritmer af forskellig nøjagtighed og kompleksitet, kan du få meningsfulde sensordata på få minutter takket være BNO055. Denne intelligente 9-DOF-sensor udfører sensorfusionen helt automatisk! Du kan læse dataene direkte via I2C og Bobs Onkel.

BNO055 kan udskille følgende sensordata:

• Absolut orientering (Euler-vektor, 100 Hz) Treakset orienteringsdata baseret på en 360° kugle
• Præcis orientering (Quaternion, 100 Hz) Foum-Quaternion-output for mere præcis databehandling
• Vinkelhastighedsvektor (100 Hz) Tre akser for “rotationshastighed” i omdrejninger pr. sekund
• Accelerationsvektor  (100 Hz) Tre akser for acceleration (gravitation + lineær bevægelse) i m/s²
• Vektor for magnetfeltstyrke (20 Hz) Tre akser for magnetfeltmåling i mikrotesla (uT)
• Lineær accelerationsvektor (100 Hz) Tre akser lineære accelerationsdata (acceleration minus tyngdekraft) i m/s^2
• Tyngdevektor (100 Hz) Tre akser af gravitationsaccelerationen (minus eventuel bevægelse) i m/s²
• Temperatur (1 Hz) Omgivelsestemperatur i grader Celsius

Det eneste, den ikke har, er lufttrykket, som kan bruges til højdeberegninger. Aha, derfor er der også en BMP280-sensor om bord. Denne præcise sensor fra Bosch er den bedste og mest omkostningseffektive løsning til måling af lufttryk med absolut nøjagtighed på ±1 hPa og temperatur med en nøjagtighed på ±1,0 °C. Da trykket ændrer sig med højden, og trykmålingerne er så gode, kan du også bruge den som et højdeinstrument med en nøjagtighed på ±1 meter.

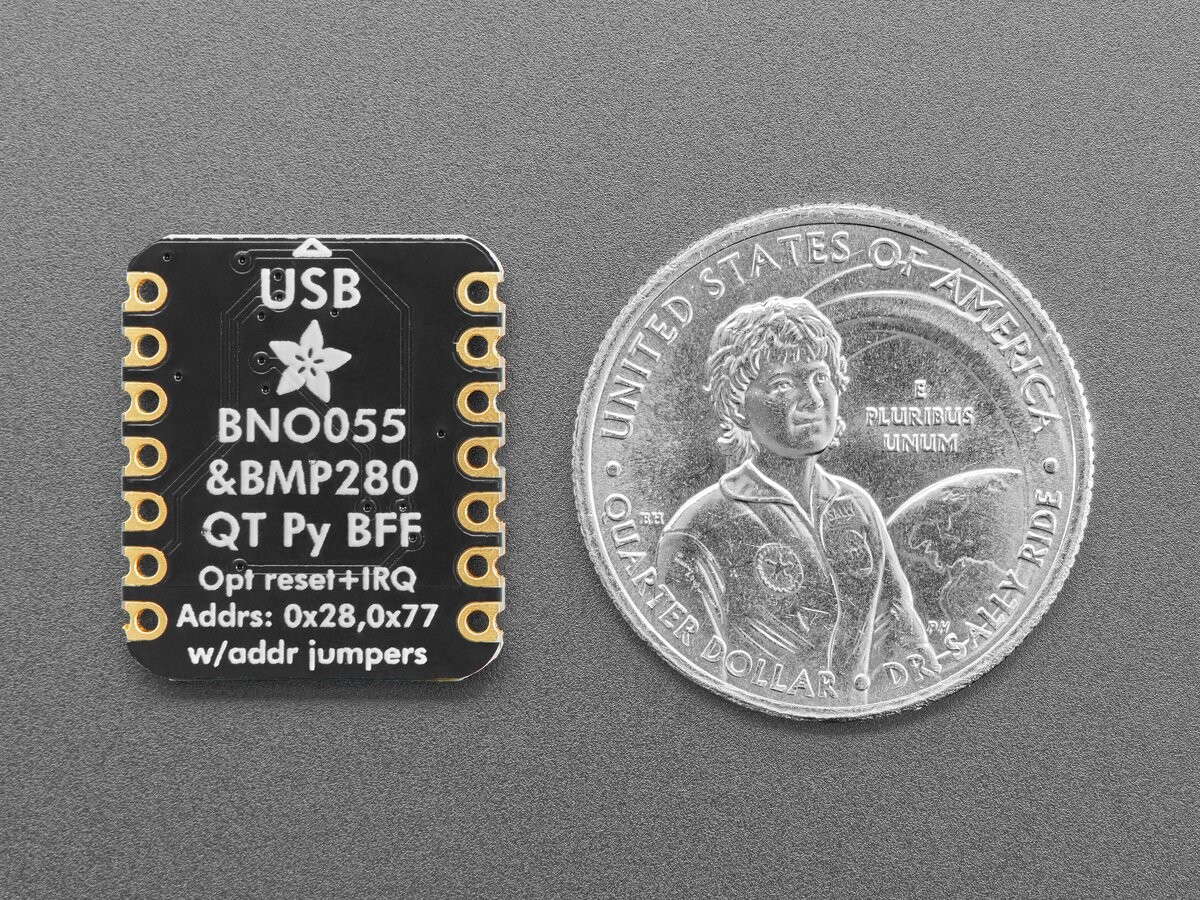

BFF er nem at bruge, da både BNO og BMP kommunikerer via I2C – du bruger altså blot SDA/SCL-pinnene. Bemærk, at nogle QT-Py-kort har en Stemma-QT-port med to I2C-porte. Sørg derfor for at bruge den port, der er tilknyttet SDA/SCL-pinnene, og ikke QT-porten! Der findes optionelle Interrupt/Reset-pinde til BNO055, hvis du ønsker en mere avanceret styring, og hver sensor har også jumper til ændring af adresse, hvis du vil skifte fra standardadresserne BMP280 @ 0x76 og BNO055 @ 0x38.

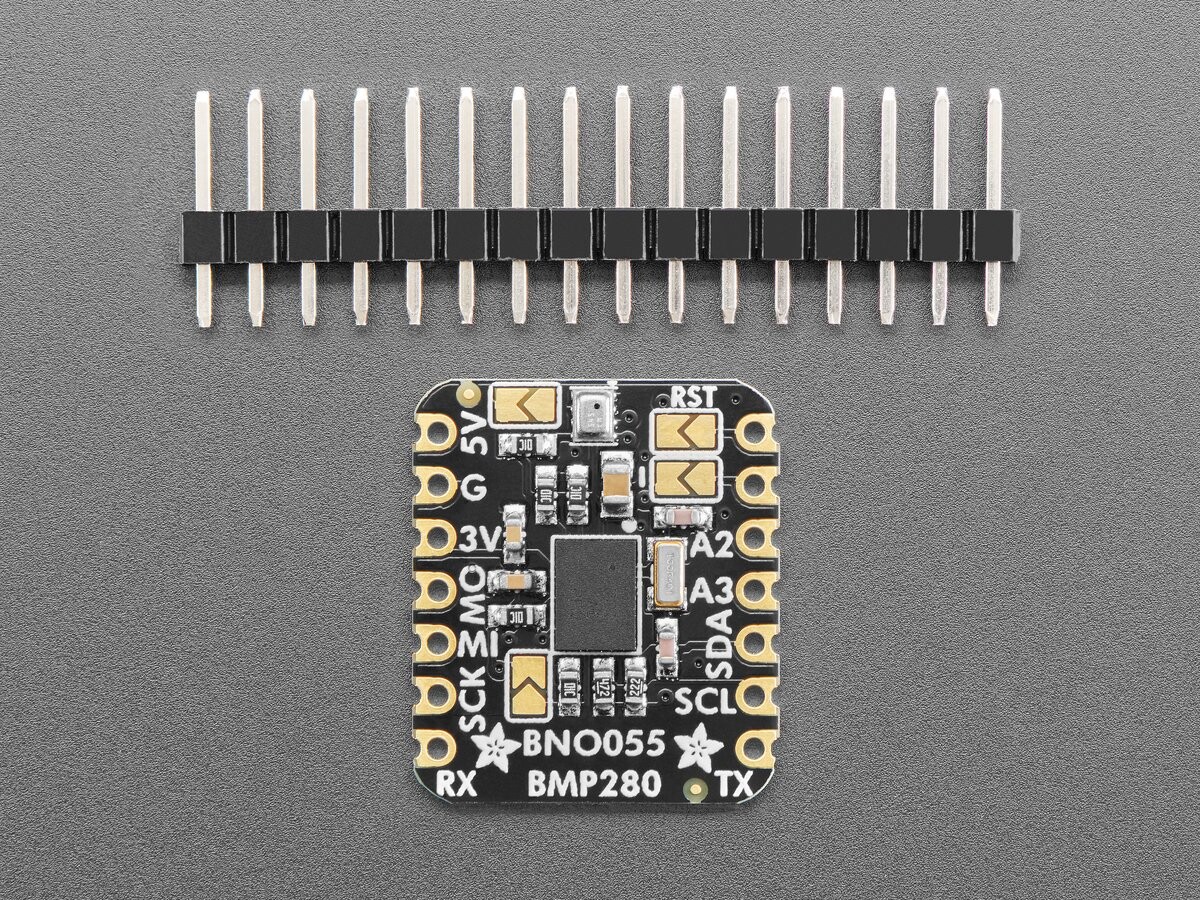

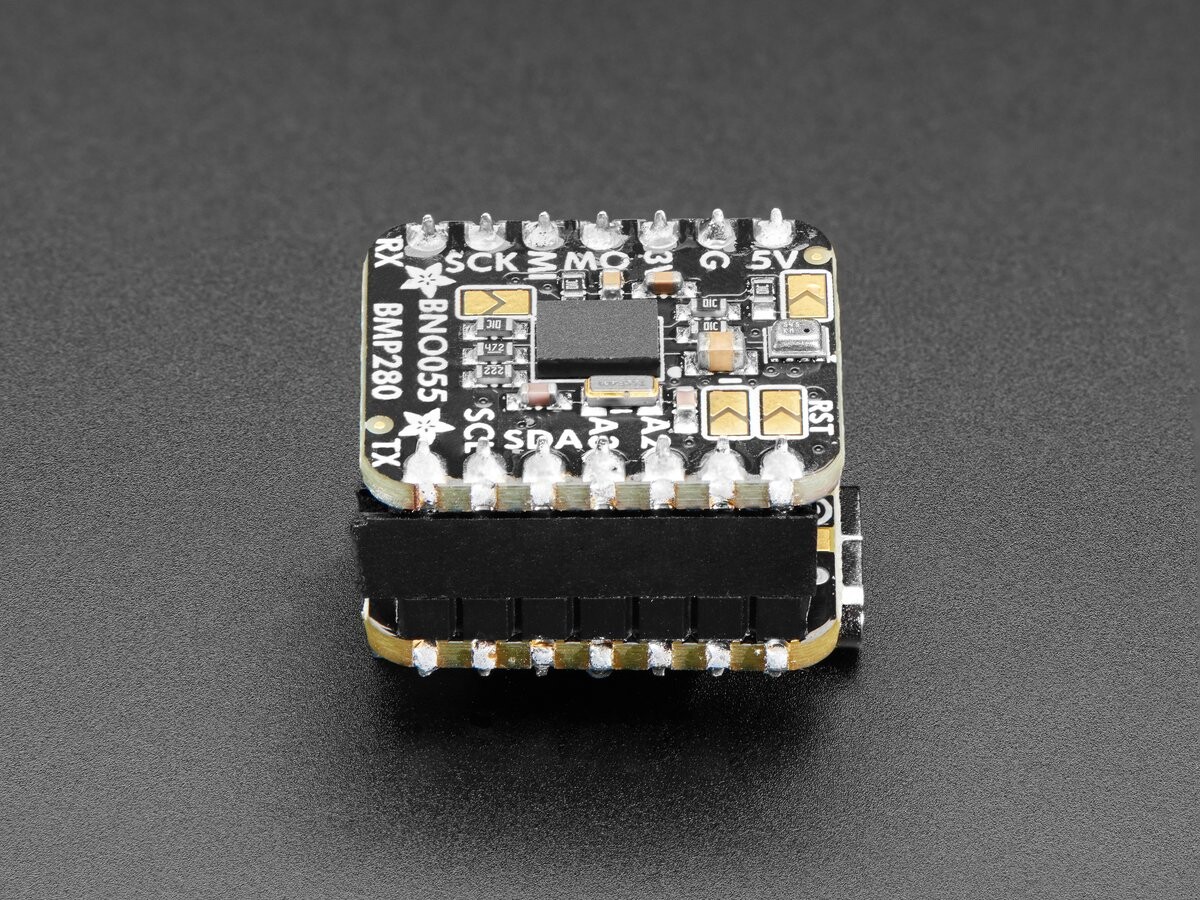

Hvis du ønsker det, kan du lodde BFF direkte på bagsiden af dit Xiao/QT Py eller bruge den medfølgende header til at lodde hver side fast til dit QT Py og danne en sandwich. Du kan også købe et kortt female-header-kit fra Itsy Bitsy for at gøre det aftageligt, men kompakt; du skal klippe stiftstængerne ned til 7 pins.

QT Py er ikke inkluderet!

Tekniske detaljer

• Produktdimensioner: 20,9 mm x 17,7 mm x 3,0 mm / 0,8″ x 0,7″ x 0,1″
• Produktvægt: 1,3 g / 0,0 oz
