Pololu VL53L8CX Time-of-Flight 8×8-Zon afstandssensor bærer med spændingsregulatorer 400 cm Max 3419

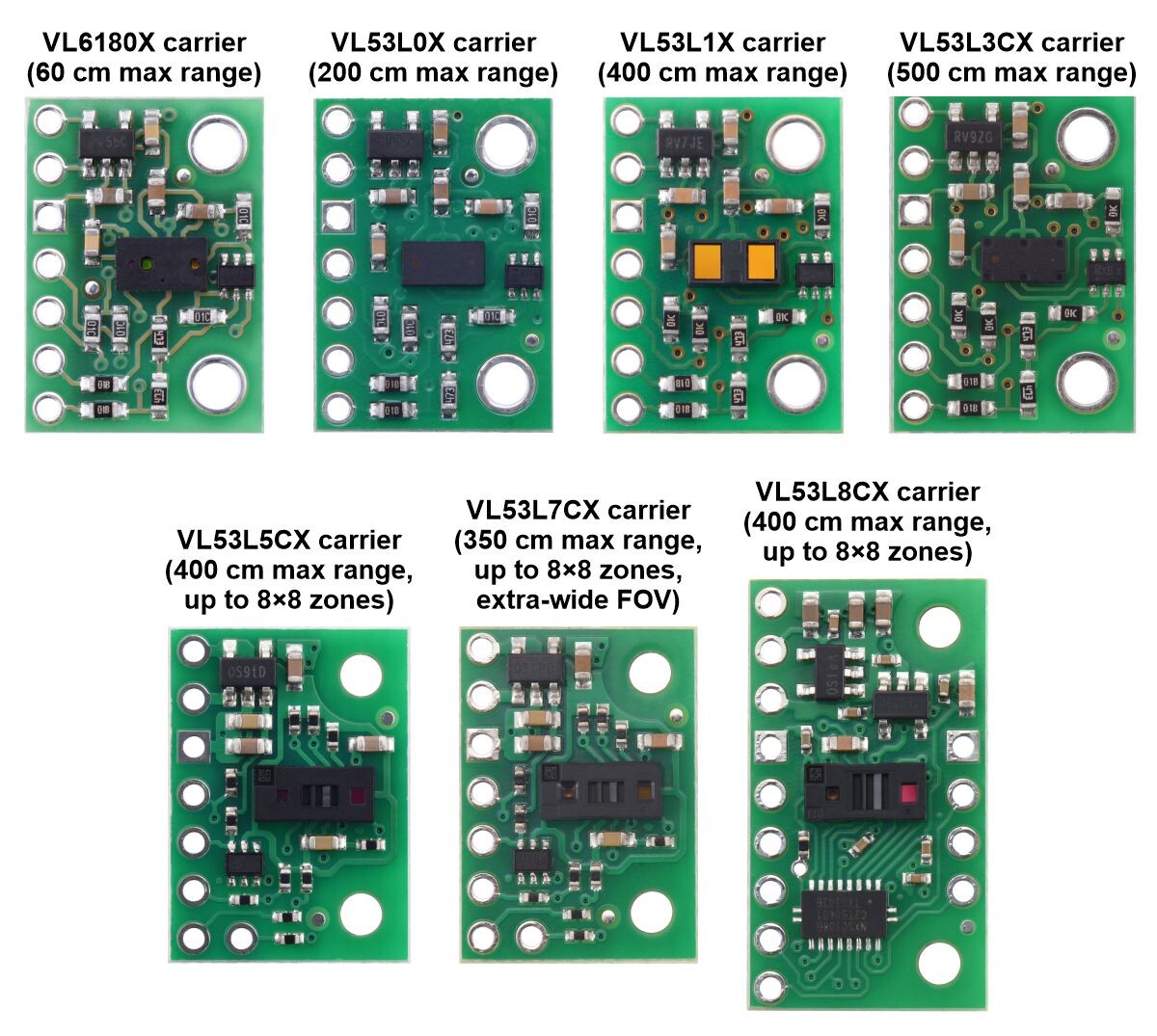

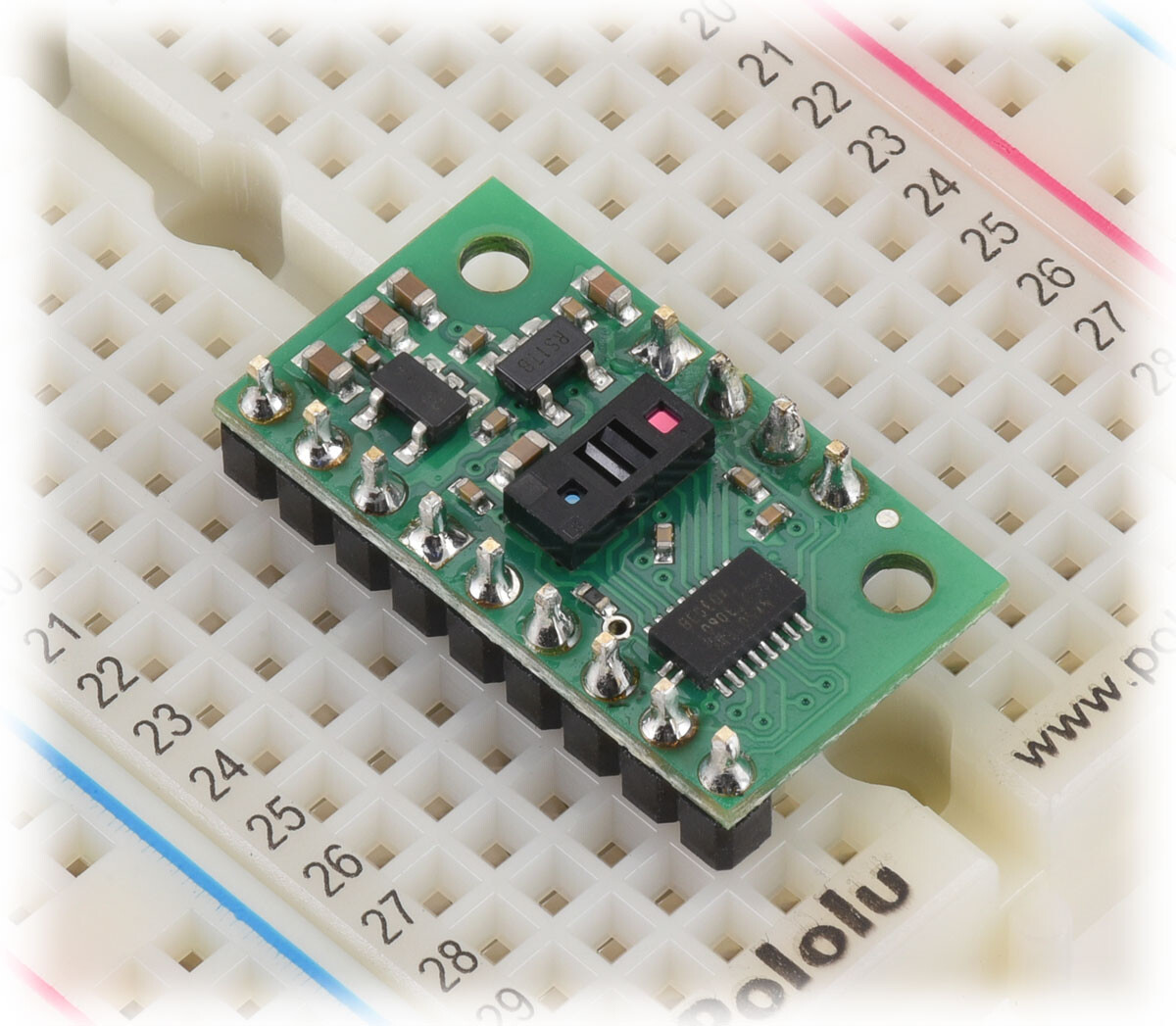

Denne sensor er et breakout-modul til laserafstandssensoren VL53L8CX fra ST, der via en digital I2C- eller SPI-interface muliggør hurtig og præcis afstandsmåling op til 4 m. flere mål samtidig over flere zoner sensoren leverer tilstrækkelige data til at generere et dybde kort med en opløsning på op til 8×8 og har i forhold heraf forbedret ydeevne i omgivelseslys sammenlignet med tidligere sensorer. Pladen har spændingsregulatorer og signalomformere, der muliggør drift inden for et inputspændingsområde fra 3,2 V til 5,5 V, og afstanden på 0,1 tommer gør det nemt at bruge med standard lodfrie breadboards og 0,1 tommer huller. Bemærk: Dette anbefales ikke til brug med 8-bit MCUs; Overvej i stedet at bruge VL53L1X, VL53L0X eller VL6180X til sådanne applikationer.

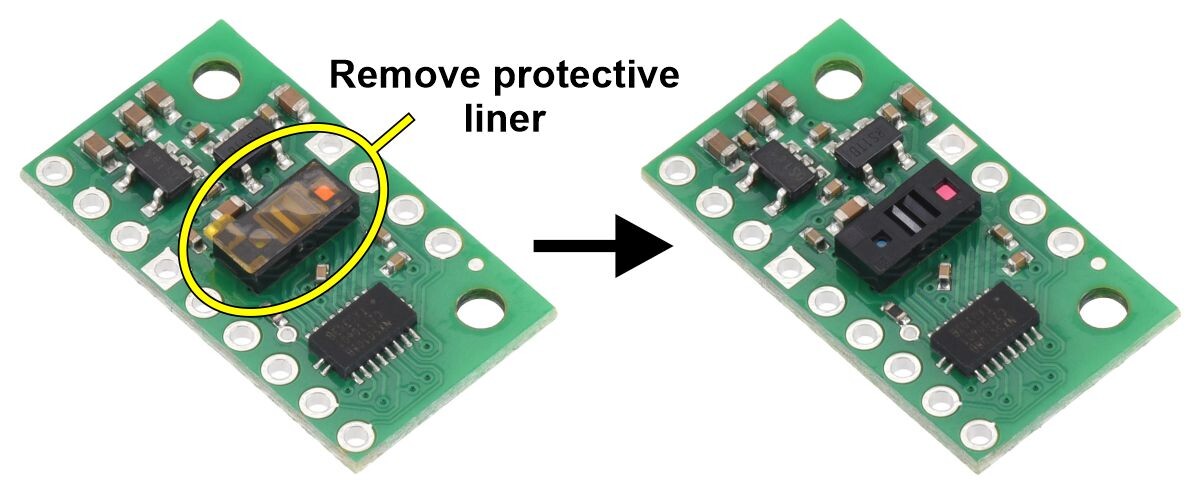

VL53L8CX fra ST Microelectronics er en TOF-sensor (Time-of-Flight) til store afstande, der er integreret i et kompakt modul. Dette kort er en bærer for VL53L8CX. Vi anbefaler derfor, at du omhyggeligt læser databladet for VL53L8CX (4 MB PDF), før du bruger dette produkt.

VL53L8CX er i praksis et lille, selvstændigt LiDAR-system med en integreret 940-nm laser af klasse 1, der er usynlig og sikker at bruge. I modsætning til traditionelle IR-sensorer, der bruger intensiteten af det reflekterede lys til at estimere afstanden til et objekt, bruger VL53L8CX FlightSense-teknologien fra ST til præcist at måle, hvor lang tid det tager for udsendte infrarøde laserlysimpulser at nå objekterne og reflekteres tilbage til en detektor. Denne tilgang sikrer absolut afstandsmåling, uafhængigt af omgivelsesforhold og målkarakteristika (f.eks. farve, form, tekstur og refleksionsdygtighed), selvom disse ydre forhold kan påvirke den maksimale rækkevidde for sensoren.

• Dimensioner: 0,5″ × 0,9″ × 0,1″ (13 mm × 23 mm × 3 mm)
• Vægt uden hovedstifter: 0,7 g (0,03 oz)
• Driftsspænding: 3,2 V til 5,5 V
• Strømforsyning: ~100 mA (typisk gennemsnit under aktiv måling af afstand med standardindstillinger)
  • Den maksimale strøm kan nå 150 mA
• Maksimal rækkevidde: 4 m (13 ft)

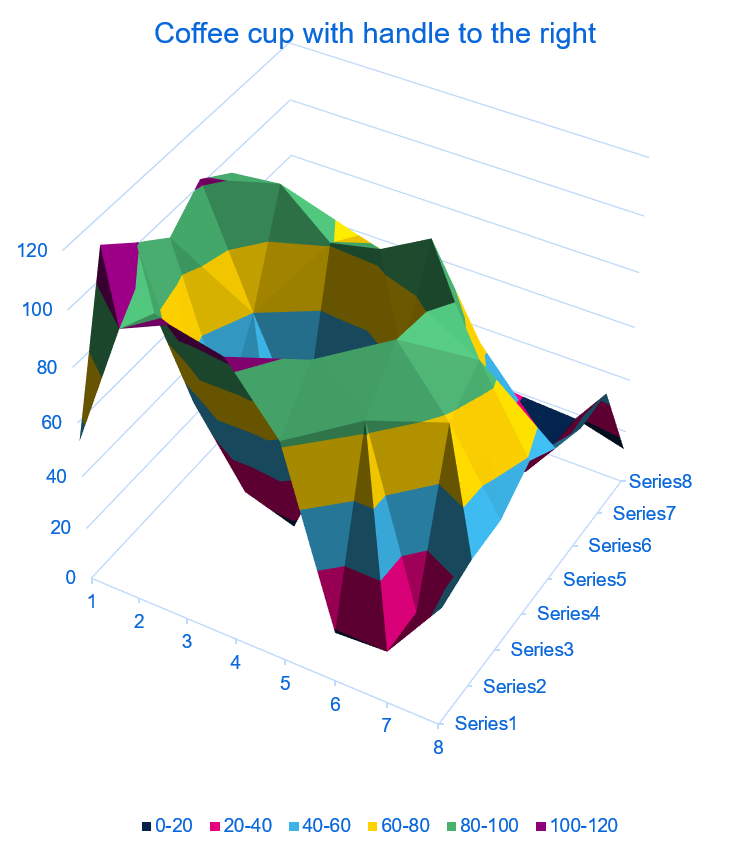

• Opløsning: 1 mm dybde, 4×4 eller 8×8 sensorzoner
• Minimum: 20 mm (0,8 tommer)
• Sender: 940 nm usynlig VCSEL-klasse 1 (overfladeudsendende laser med vertikal hulrum) – øjenvenligt
• Detektor: SPAD-modtagelsesarray (enkeltfoton avalanche diode).
  • Typisk fuldt synsfelt (FoV): 65° diagonalt (45° vandret/lodret)
• Udgangsformat (I2C/SPI): Histogram

Generelle specifikationer

• Opløsning: 1 mm
• Maksimal rækkevidde: 400 cm. Den effektive rækkevidde afhænger af konfigurationen, målet og omgivelserne.
• Minimum: 2 cm

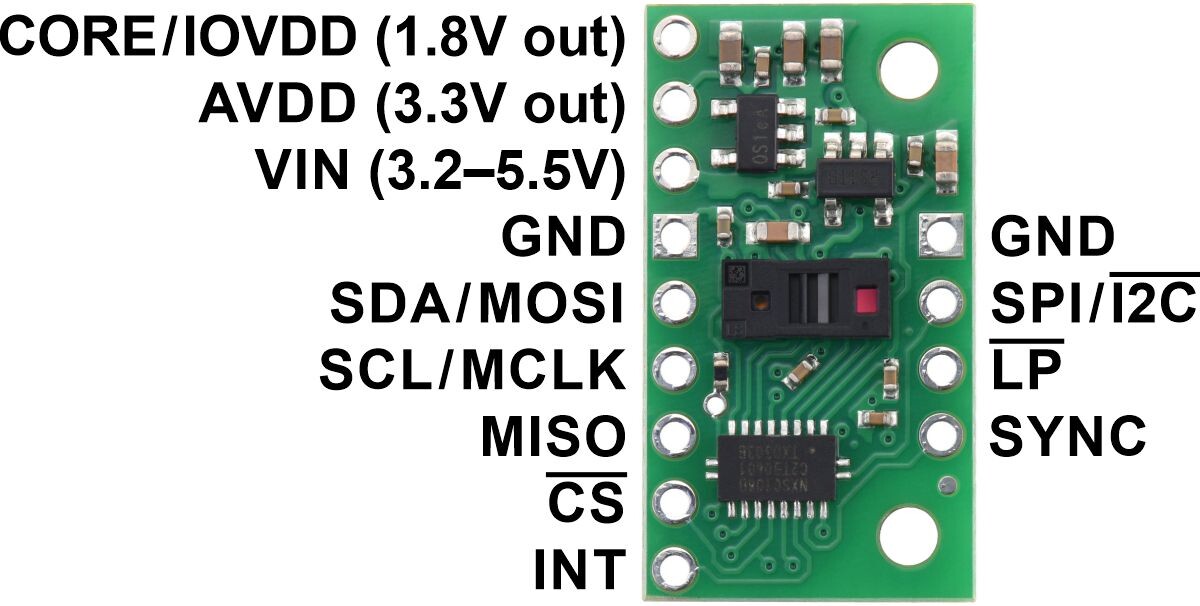

• Interface: I2C, SPI
• Minimum driftsspænding: 3,2 V
• Maksimal driftsspænding: 5,5 V
• Strømforsyning: 100 mA. Typisk gennemsnit under aktiv måling af afstand med standardindstillinger; Det maksimale strøm kan nå 150 mA.

Downloads

• VL53L8CX datasheet

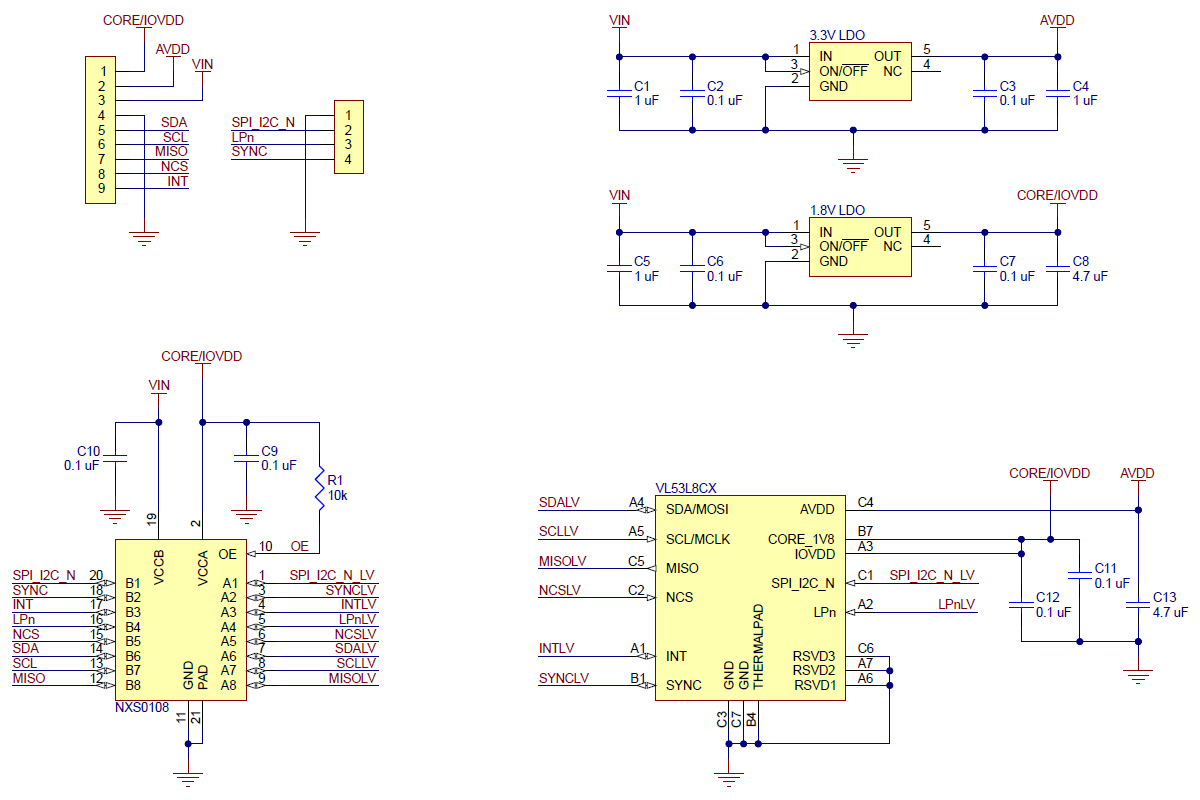

• Schematic
• Dimension

Yderligere information
