Adafruit ADG728 1-til-8 analog matrix switch Stemma QT 5899

Analoge kontakter er en halvleder-alternativ til relæer, hvis du ønsker en mindre teknologi med lavere strømforbrug, som ikke slides mekanisk. Og som navnet antyder, kan du Adafruit ADG728 1-til-8 analog matrixswitch brug til at forbinde otte analoge signaler, ligesom et sæt med 8 mekaniske kontakter. Disse chips er typisk små overfladeMonterede dele, så denne Breakout gør det muligt for alle at bruge ADG728-kontakten til signaler op til 5 V uden besværlig lodning.

ADG728 bruger I2C til at vælge, hvilken af de 8 kanaler der skal tændes eller slukkes for at forbinde denne kanal med den enkelte analoge “D”-pin. Bemærk, at dette i modsætning til digitale skiftere og multiplexere ikke er “indgangs-” og “indgangsskifte”, da signalet er bidirektionelt. Du kan bruge D-signalet som en indgang for 8 udgange eller de 8 indgange for én udgang.

Desuden er ADG728 ikke rigtig en “udvælgelses-multiplexer”. eller en matrix-kontakt med 8 uafhængige kontakterDet betyder, ja, du kan bruge det som et SP8T, hvor du vælger, hvilket signal der sendes til D-pinen. Du kan også aktivere flere kontakter for at “kombinere” signaler.

Im Gegensatz zu Relais oder mechaniske kontakter slides analoge kontakter ikke og skifteprocessen er næsten øjeblikkelig, omkring 100 ns. ADG728-chippen garanterer desuden en afbrydelse før tilslutningen, så de ikke valgte kontakter åbnes, før de valgte kontakter lukkes.

• Vin strømindgang (det røde kabel, når der bruges et STEMMA QT-kabel) skal være så høj som den højeste analoge spænding, du ønsker at styreDet betyder, at hvis de analoge signaler ikke overstiger 5 V DC, skal V+-pinnen være højere end 5 V. I kan ikke forsyne denne pin med 3,3 V og styre 5 V-signaler.
• Det kan ikke sende signaler under jordenDer Switch- oder D-Anschluss må ikke påføres negative spændinger!
• Analoge kontakter er beregnet til signaler, ikke strøm! Da det ikke er en mekanisk kontakt, passerer signalerne gennem kredsløb, der ikke er beregnet til strømkilden eller -reduktionen. Dette er fremragende egnet til analoge signalspændinger og egner sig ikke til at levere mere end et par mA strøm.

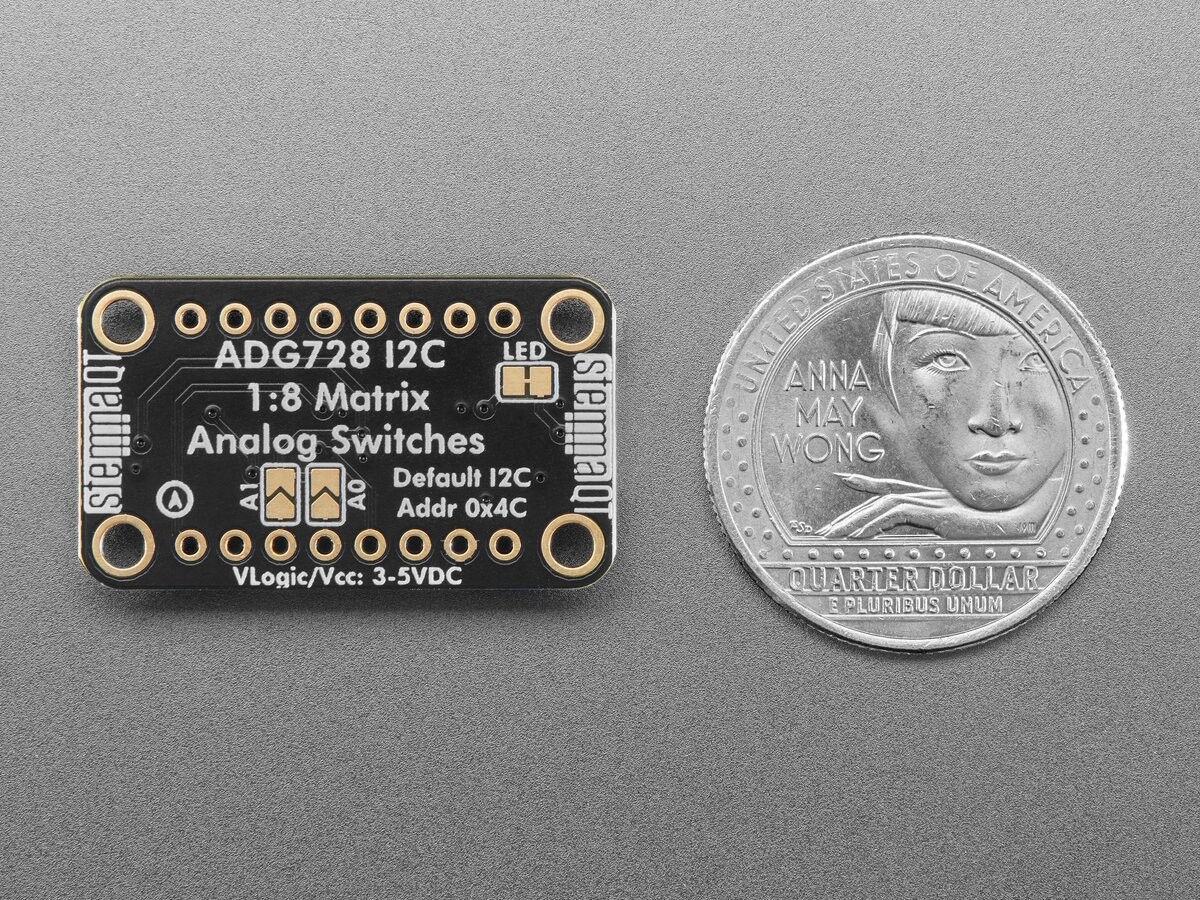

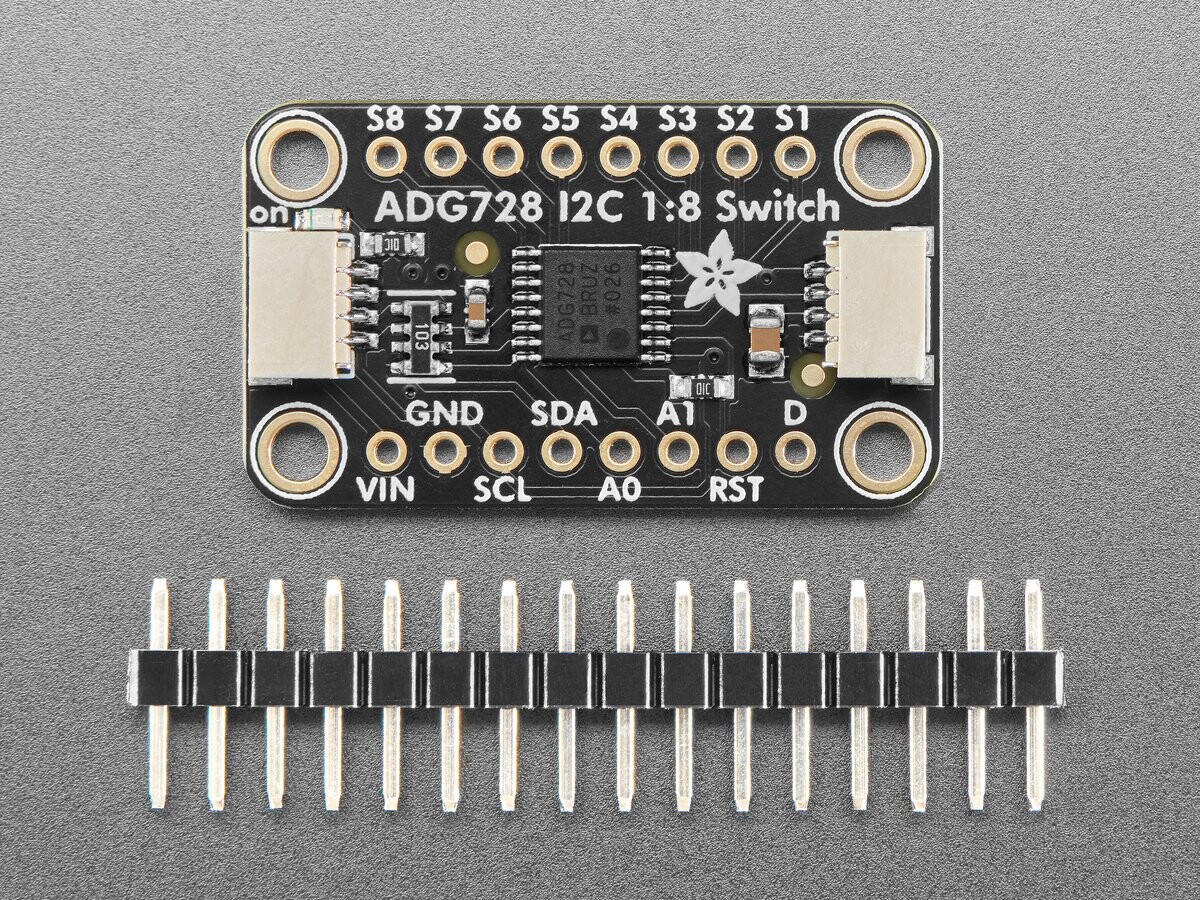

Ud over de 8 Switch-S-pinde og D-pinden, som kan skiftes, er der også to I2C-adressepinde, så du kan ændre standardadressen fra 0x4C til 0x4F. Der er også en Reset-pin, hvis du vil have alle kontakterne sat til åben position med det samme.

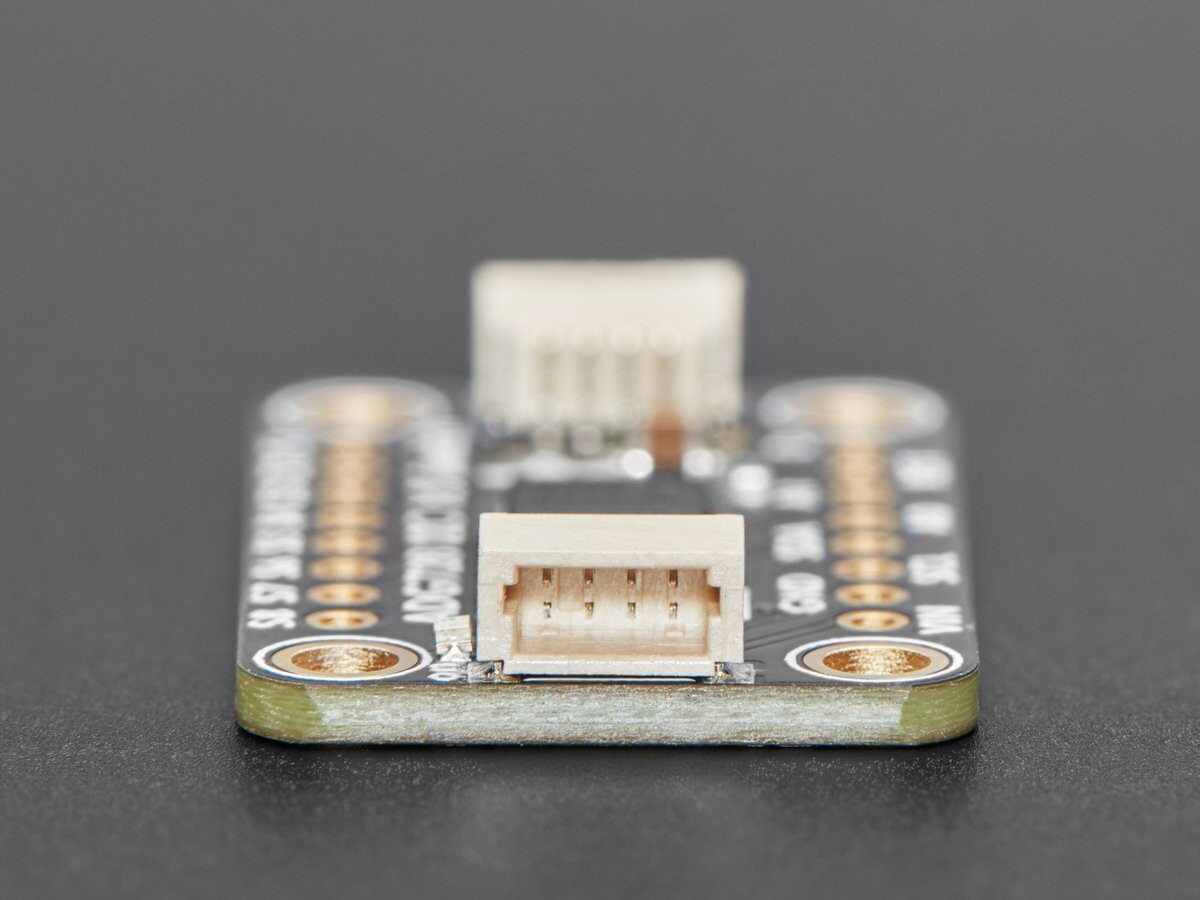

Så du hurtigt kan komme i gang, har vi et specialfremstillet printplade i dette format STEMMA QT udviklet, der muliggør en enkel tilslutning. STEMMA QT-stifterne på begge sider er kompatible med SparkFun Qwiic I2C-stifterne. Dette giver dig mulighed for at lave lodfrie forbindelser mellem dit udviklingskort og ADG eller via et Kompatibelt kabel

med en lang række andre sensorer og tilbehør

ADG728-specifikationer

• I2C-interface
• 2,7 V til 5,5 V enkeltforsyning
• 2,5 Ω modstand
• 0,75 Ω Resistivitet af den interne modstand
• 100 pA lækstrøm
• Enkel 8:1 Matrix-switch
• Strømbryder-nulstilling
• Datablad og app-vejledninger fra Analog Devices

Produktstørrelse: 30,6 mm x 17,8 mm x 4,7 mm / 1,2″ x 0,7″ x 0,2″

Produktvægt: 2,1 g/0,1 oz
