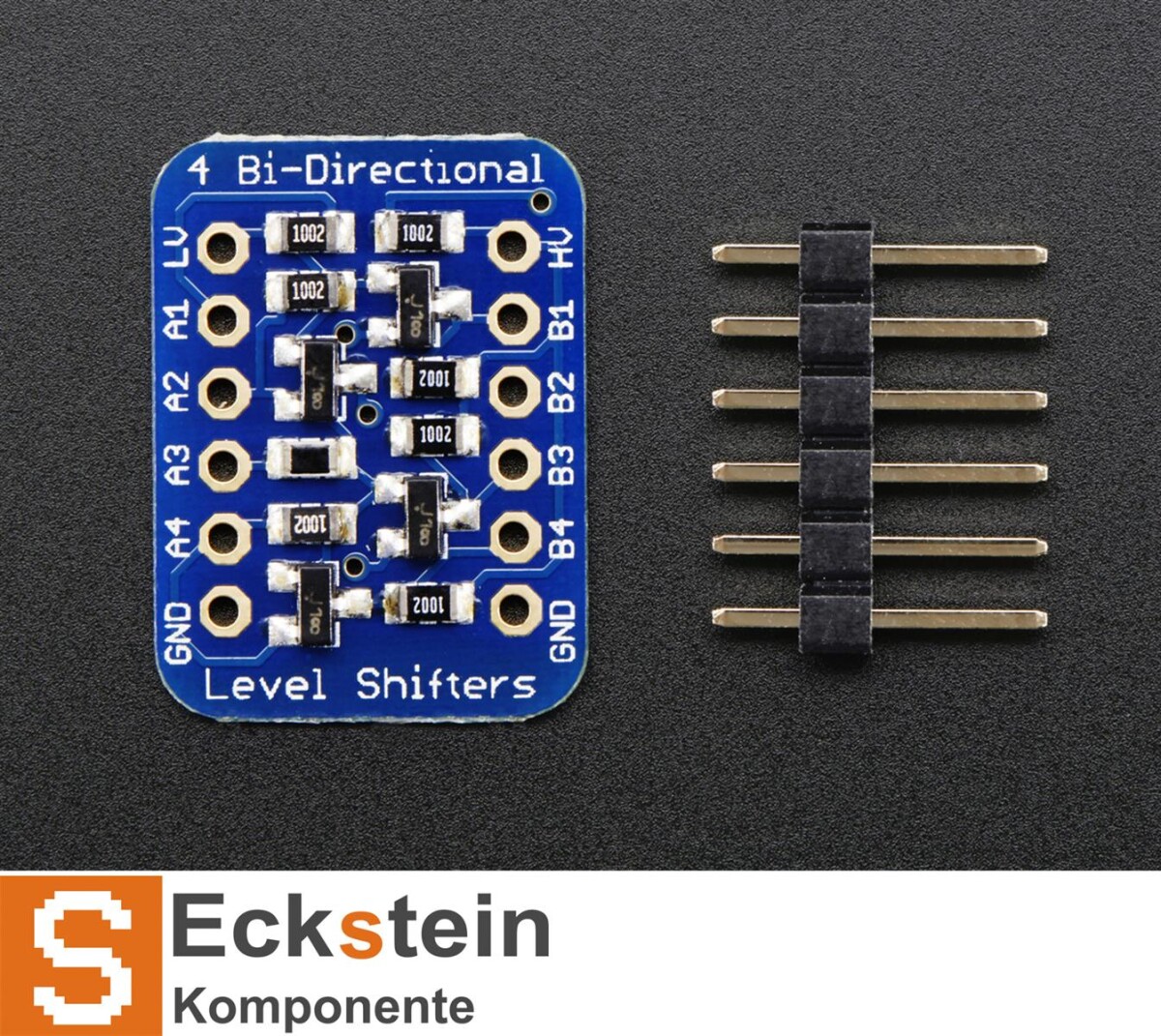

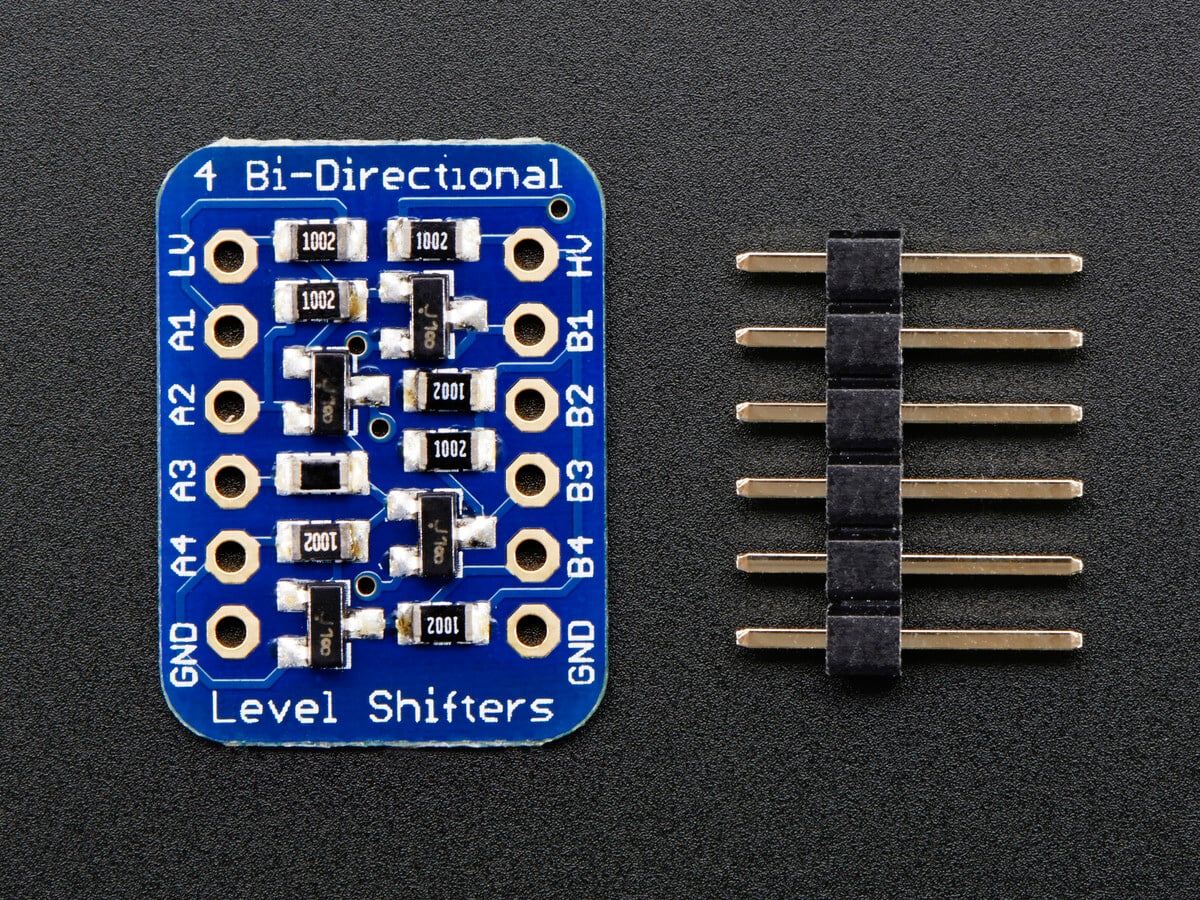

Adafruit 4-Kanal I2C-Safe Bi-Direktionell Logikpegelomformer 757

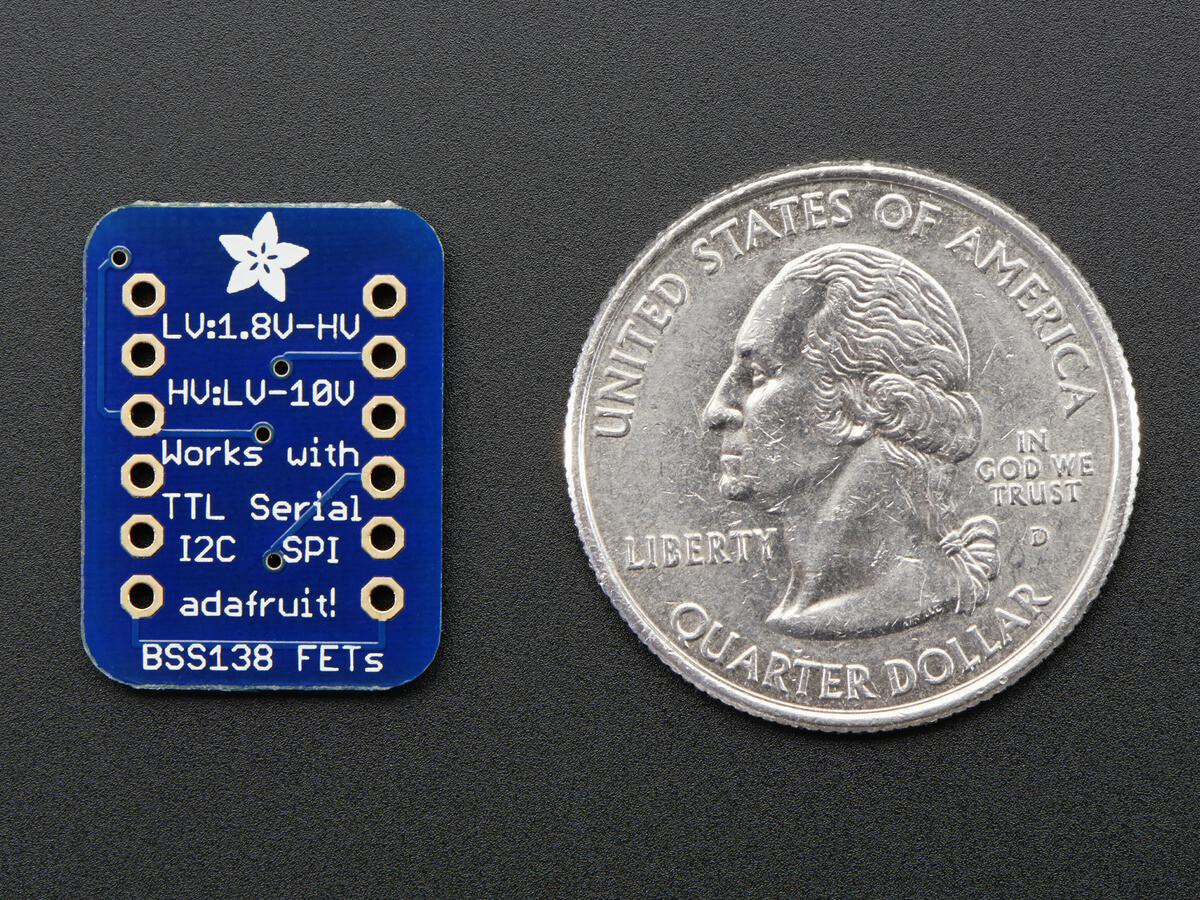

Dette Signalomformer Kort kombinerer den brugervenlige funktion af TXB0108 med et I2C-kompatibelt FET-Design basierend auf NXPs Anmerkung. Dieses Design bruger 4 BSS138 FETs med 10K pullups. Det fungerer op til 1,8V på den lave side og op til 10V på den høje side.

Fordi Arduino (og basen) 5V-Enheder er og de fleste moderne sensorer, displays, flashkort og moduler kun 3,3V mange producenter mener, at de skal foretage en spændingsjustering/konvertering for at beskytte 3,3V-enheden mod 5V…

Vi har også andre praktiske levelshiftere på lager, fra DIP 74LVC245 til det unikke bidirektionelle TXB0108. Men begge er ikke glade for at arbejde med I2C, som bruger et kompliceret pull-up-system til at sende data frem og tilbage.

Die 10k-Widerstände gør grænsefladen lidt langsommere end ved brug af en TXB0108 eller 74LVC245, derfor anbefaler vi at undersøge dette, hvis du har brug for en høj hastighed…

Selvom vi har udviklet det til brug med I2C, fungerer det fremragende til SPI, TTL Serial og enhver anden digital grænseflade, både i én retning og i to retninger. Leveres med et komplet monteret og testet printplade med 4 fuldt funktionelle, bi-direktionelle konverteringskabler samt 2 styk 6-polige stik, som du kan lodde til for at forbinde dem til et breadboard eller perfboard.
