Adafruit TCA9548A I2C-Multiplexer, Understøtter op til 8x I2C-enheder 2717

BESKRIVELSE

Du har lige fundet den perfekte I2C-sensor, og du vil gerne forbinde to eller tre eller flere af dem med dit Arduino, hvis du opdager “Åh nej, denne chip har en fast I2C-adresse, og ud fra hvad jeg ved om I2C, kan du ikke have to enheder med samme adresse på de samme SDA/SCL-pinde! Er du heldig? Det ville være dig, hvis ikke du havde denne superseje TCA9548A 1-auf-8 I2C Multiplexer!

Endlich eine Möglichkeit, bis zu 8 gleichadressierte I2C-Bausteine ​​til at forbinde med en mikrocontroller – denne multiplexer fungerer som en gatekeeper, der sender kommandoerne til det valgte antal I2C-pins med din kommando.

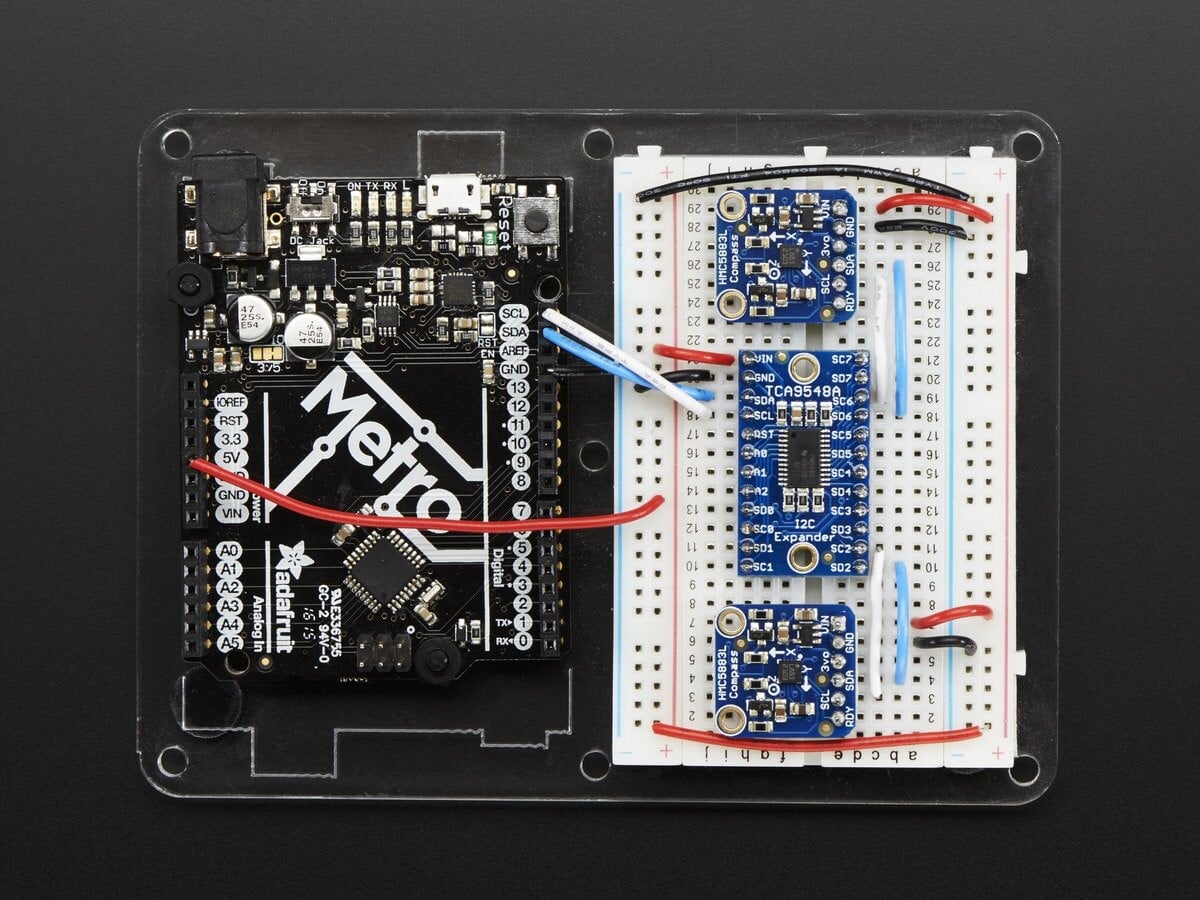

Brugen er ret simpel: selve multiplexeren befinder sig på I2C-adressen 0x70 (men kan indstilles fra 0x70 til 0x77), og du skriver blot et enkelt byte med det ønskede multiplexe udgangsnummer på denne port, så – boom – alle fremtidige I2C-pakker sendes til denne port. Teoretisk set kunne du have 8 af disse multiplexere på hver af adresserne 0x70-0x77 for at kontrollere 64 af den samme I2C-adressedel.

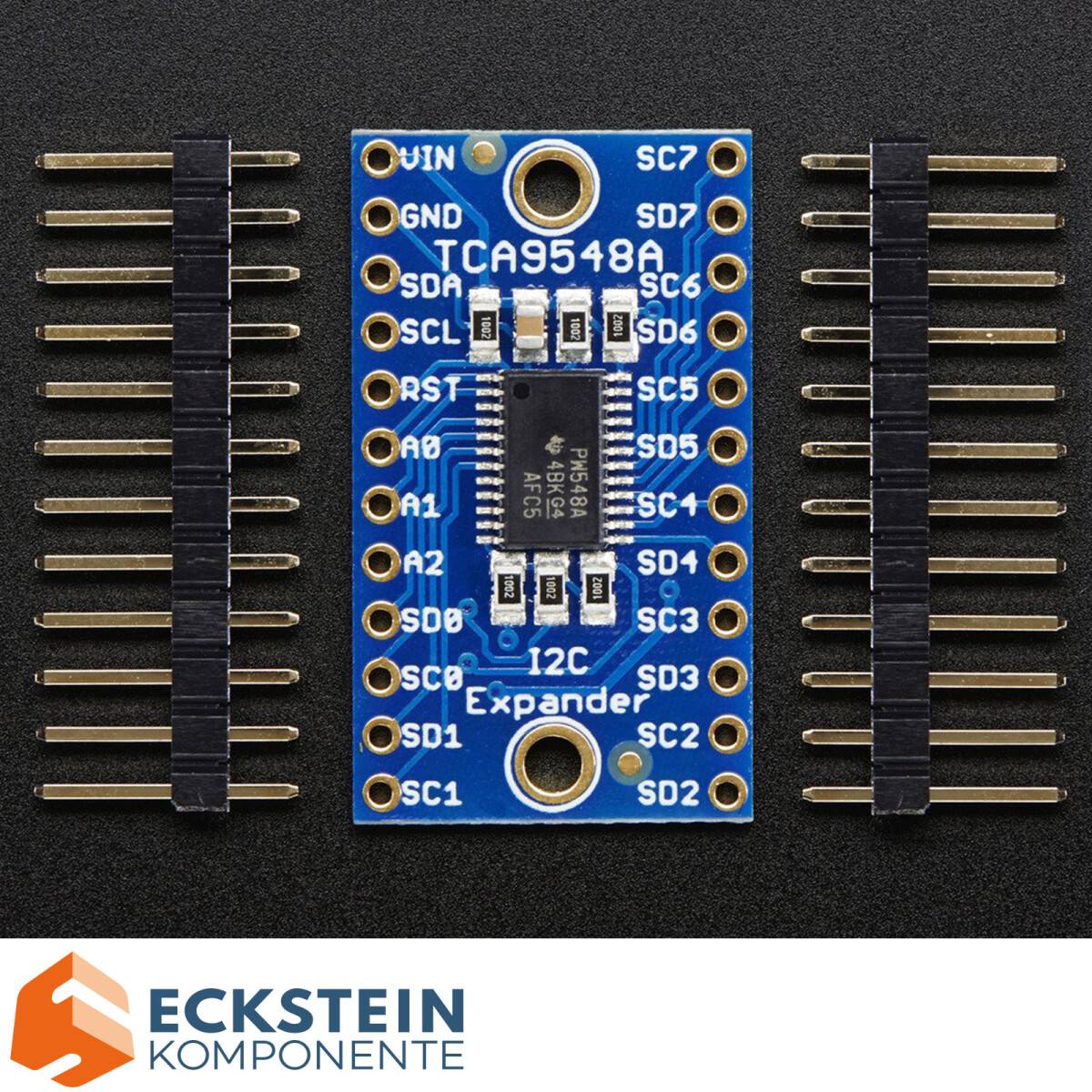

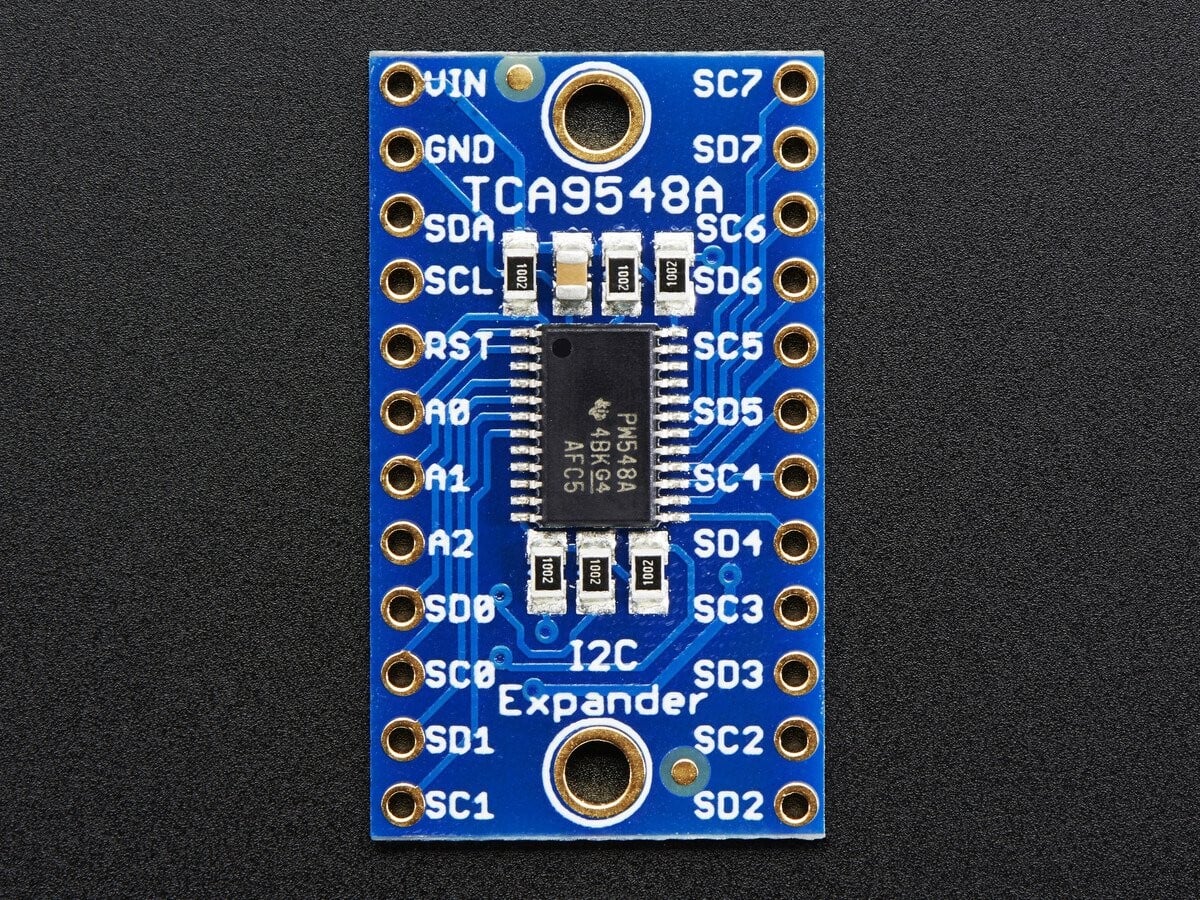

Ligesom alle Adafruit Breakouts, har vi denne fine chip på et breakout-kort, så du kan bruge den på et breadboard med kondensatorer og pull-up- og pull-down-modstande for at gøre brugen til en leg. Der kræves et header, og når det er loddet, kan du sætte det i en udenlodde printplade. Selve chippen er 3V og 5V kompatibel, så du kan bruge den med enhver logisk spænding.

TEKNISKE DATA

• Datablad, skemmer og Fritzing er tilgængelige i produktets tutorial.
• Vælgbar I2C-adresse 0x70-0x77
• Vægt: 1,8g

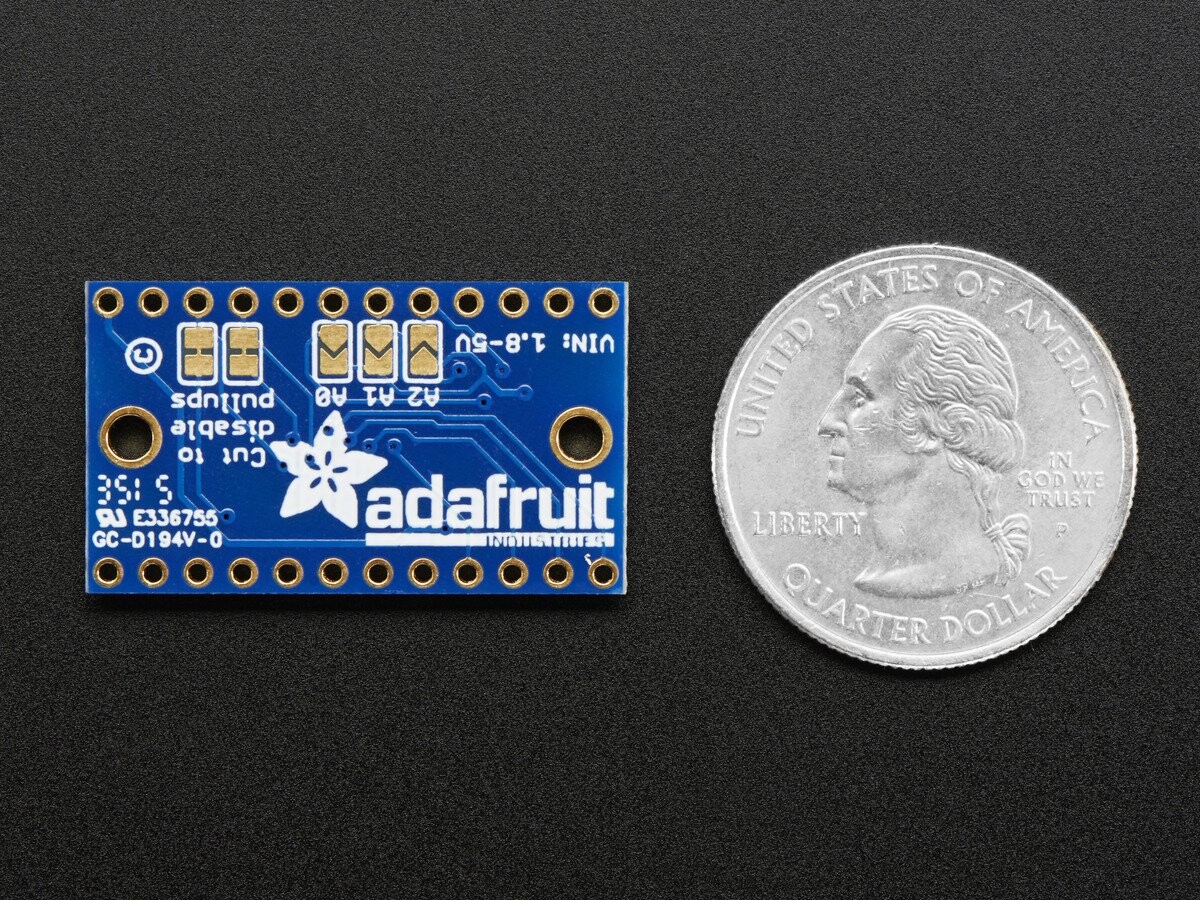

• Produktmål: 30,6 mm x 17,6 mm x 2,7 mm / 1,2″ x 0,7″ x 0,1″
