Adafruit 2,9 Zoll EInk Display Breakout Red Black White THINK INK 1028

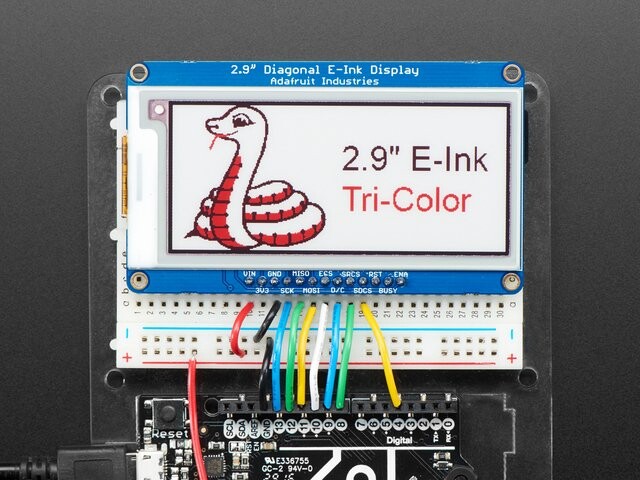

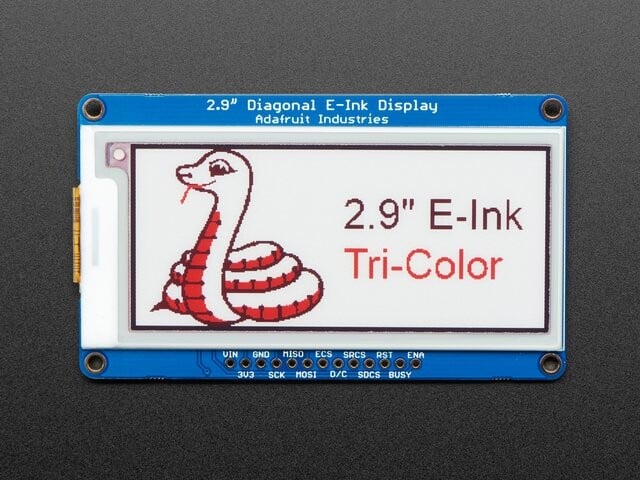

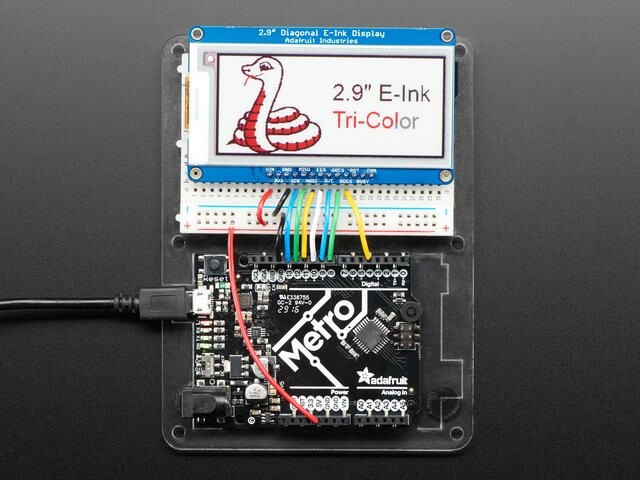

Dette breakout-board har et 2,9″ farvedisplay (rød, sort og hvid). Det har 296×128 pixels i sort og rød farve samt en hvid baggrund.

Med vores CircuitPython- eller Arduino-biblioteker kan man oprette en “Frame-Buffer” med de pixels, der skal aktiveres, og derefter sende det til displayet. De fleste simple breakouts fungerer fint her. Men hvis man regner det ud, er 296 x 128 pixels x 2 farver = 9,5 KBytes. Det passer ikke i mange mikrocontrollers’ hukommelse. Og selvom man har 32 KByte RAM, hvorfor skulle man spilde 10 KByte?

Derfor har vi gjort dig en tjeneste og monteret en lille SRAM-chip på bagsiden. Denne chip deler SPI-porten, som eInk-displayet bruger, så du kun behøver én ekstra pin. Du kan bruge SRAM til at vise det, du vil, og derefter flytte data fra SRAM til eInk, når du er klar.

Biblioteket, som vi har skrevet, håndterer hele arbejdet for dig, du kan bare kommunikere med det, som om det var et Adafruit_GFX-kompatibelt display.

For ultra-lav strømforbrug er enable-pinnen til den integrerede 3,3V-regulator udgang, så du kan slå strømforsyningen til SRAM, MicroSD og displayet fra.

Vi har endda indbygget et MicroSD-stik, så du kan gemme billeder, tekstfiler eller hvad du nu ønsker at vise. Alt er 3 eller 5V logisk sikkert, så du kan bruge det med alle mikrocontrollere.

Leveres samlet og testet, med nogle header-stik. Du skal bruge en loddekolbe for at montere headeren til breadboard eller installation i dit projekt.

TEKNISKE DETALJER

• Produktmål: 80,0 mm x 47,0 mm x 5,0 mm
• Produktvægt: 23,0 g

Downloads

• Adafruit EPD LibraryAnleitung
