Adafruit 2,9″ Graustifts eInk / ePaper Display FeatherWing 4777

BESKRIVELSE

Easy ePaper leveres med detta breakout-kit til din pen, hvilket gør det nemt – det er ligesom at tilføje et monochromatisk eInk-display. Du har sandsynligvis allerede set disse moderne “eReader” som Kindle eller Nook. De har enorme “statiske” displays af elektronisk papir – hvilket betyder, at billedet forbliver på displayet, selv når strømmen er slukket. Billedet er desuden kontrastfuldt og letlæseligt i dagslys. Det ser virkelig ud som trykt papir!

Vi har allerede været glade for disse displays i lang tid, så ville et specialfremstillet E-Paper FeatherWing med knapper ikke være en god idé? Denne “Wing” er blevet testet med Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. vores fjedre for at fungere, fra ESP8266 til M0. Den har en indbygget hukommelsesbuffer, så den kan fungere med små chips som f.eks. ’32U4 og ‘328. Bruger en række pins: de 3 SPI-pins og op til 4 styrepins til at administrere SD-kortstikket og SRAM. Derudover er der 3 ekstra knapper med tilgængelige pins.

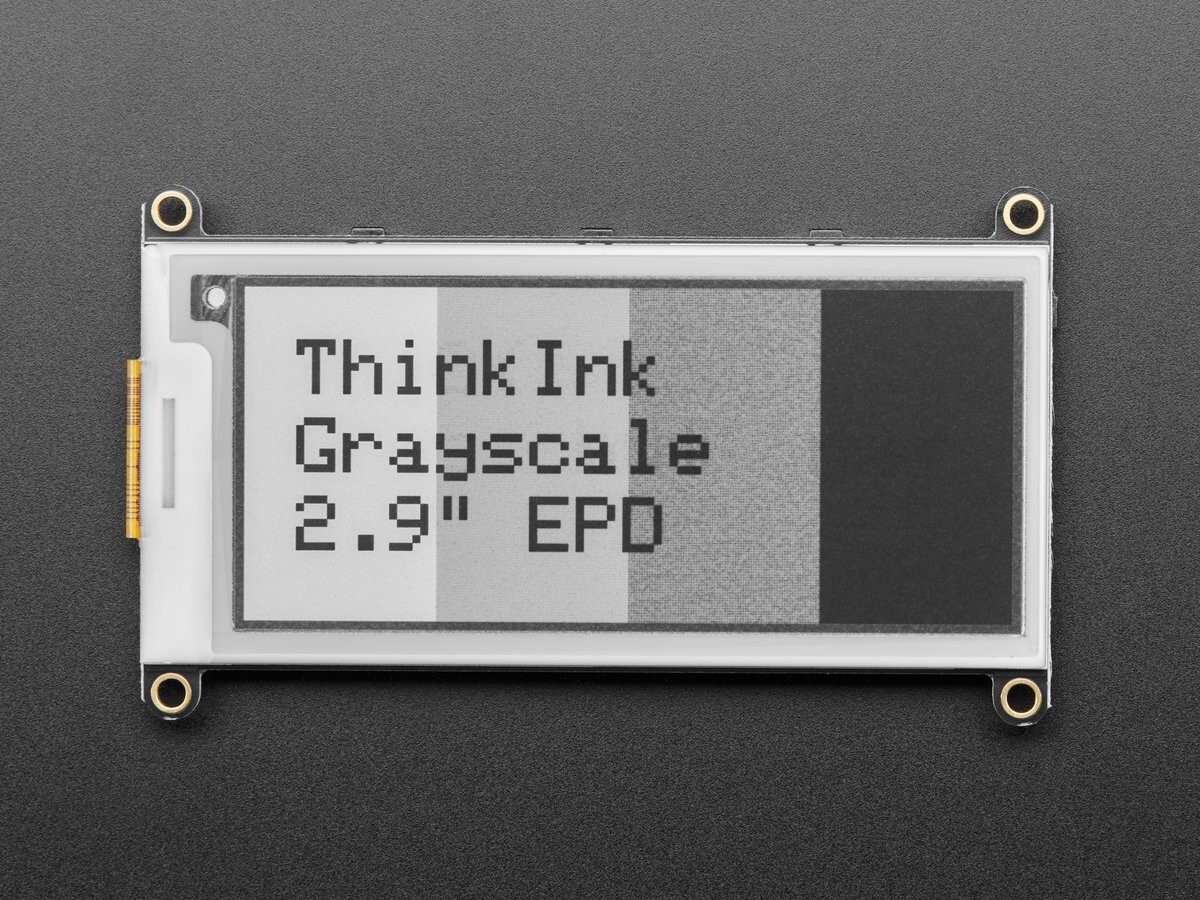

FeatherWing har et 2,9″ Grauston display med 296×128 pixelsHvert pixel kan være hvidt, lysegråt, mørkegrå eller sort. Sammenlignet med “trefarvede” displays, der bruger rødt pigment, kræver dette display meget mindre tid til opdatering, kun omkring 1 sekund i stedet for 15 sekunder!

Med hjælp af vores CircuitPython- eller Arduino-biblioteker kan du oprette en ‘billedbuffer’ med de aktiverede pixels og derefter udgive den til displayet. De fleste simple projekter er fint, men hvis du regner det ud, er der 296 x 128 pixels x 2 bits pr. pixel = 9,5 KB. Det passer ikke i hukommelsen på de fleste mikrocontrollere. Fedt, selvom du har 32 KB RAM, hvorfor spilde 9 KB?

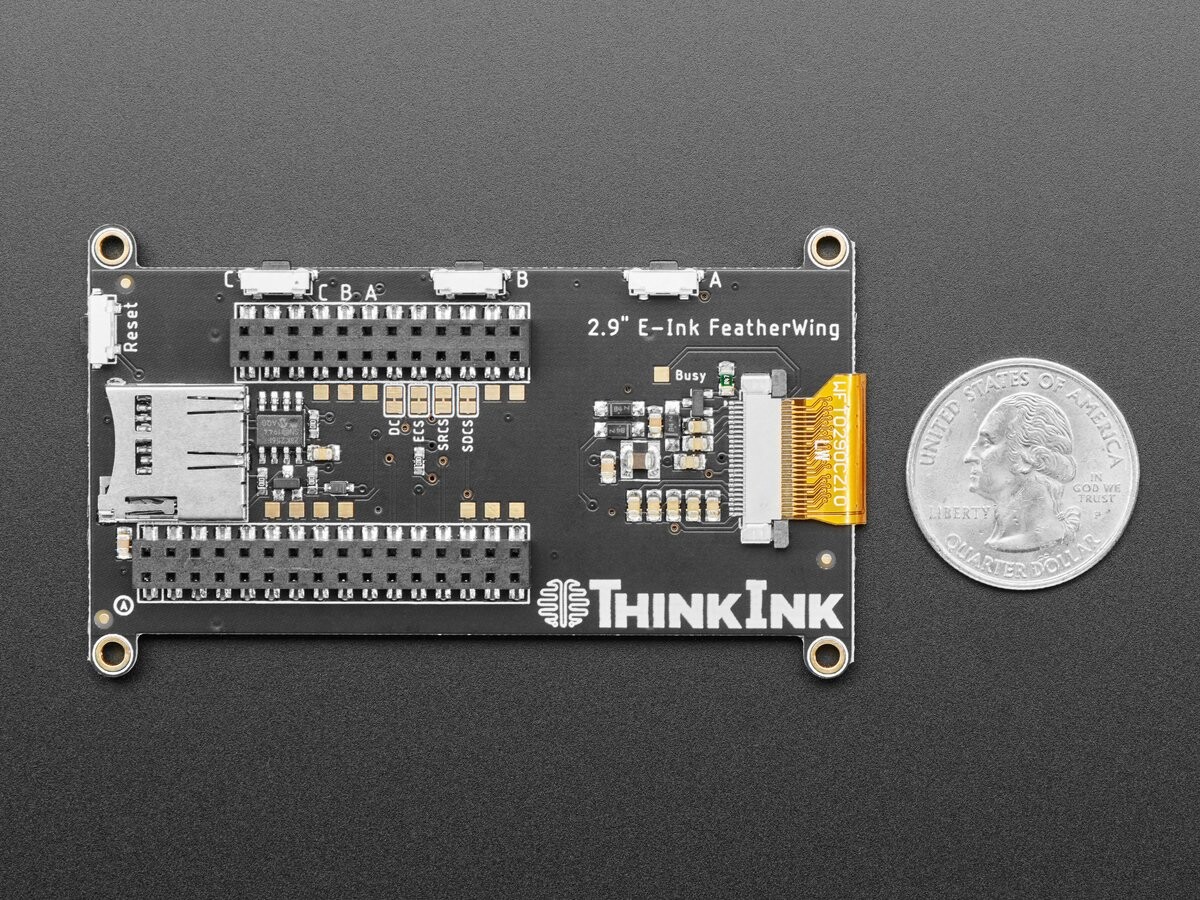

Vi har altså gjort dig en tjeneste og puttet en lille SRAM-chip på bagsiden. Denne chip deler SPI-porten, som eInk-displayet bruger, så du kun behøver en ekstra pin. Og, ingen frame-buffering mere!  Du kan bruge SRAM til at konfigurere, hvad du vil vise, og derefter overføre data fra SRAM til eInk, når du er klar. Biblioteket, som vi har skrevet, håndterer hele processen for dig. , du kan bare forbinde dem, som om det var et Adafruit_GFX-kompatibelt display.

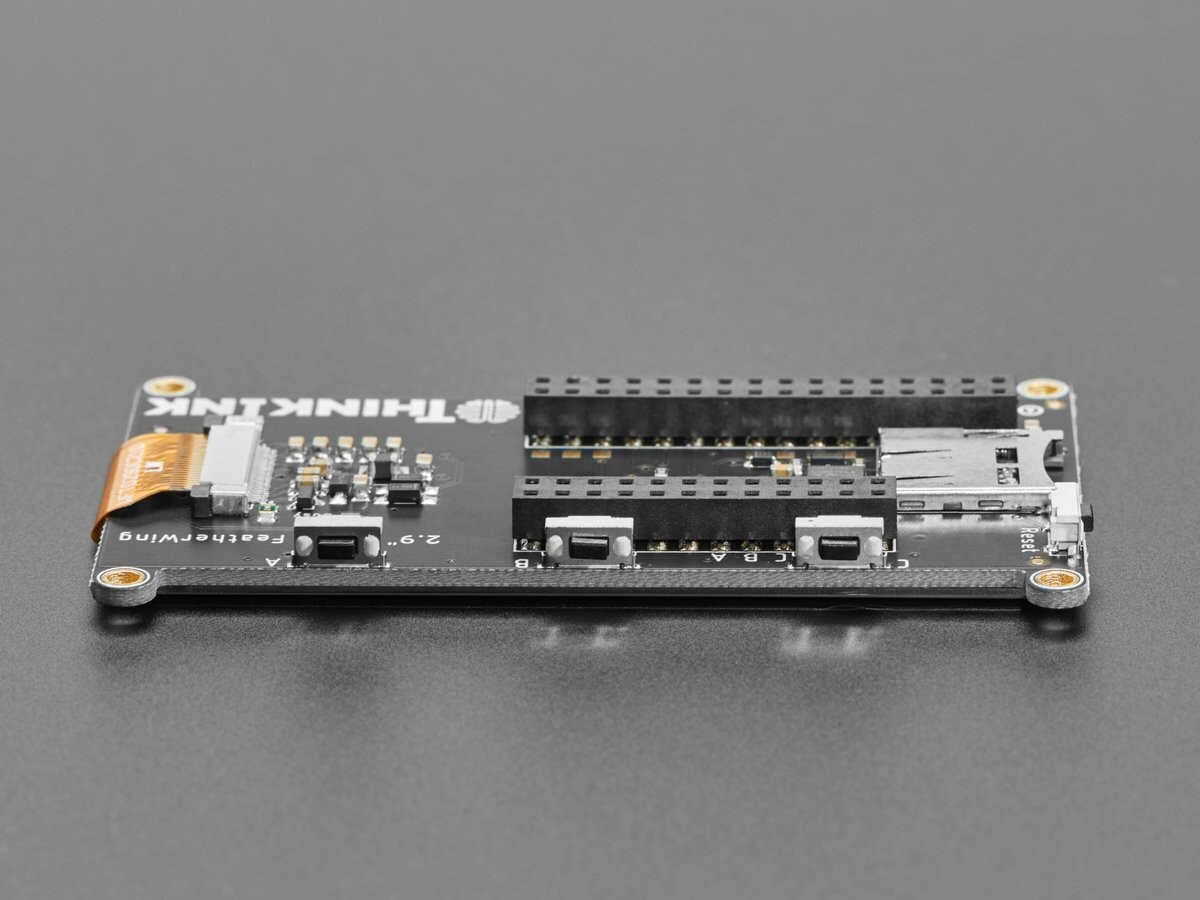

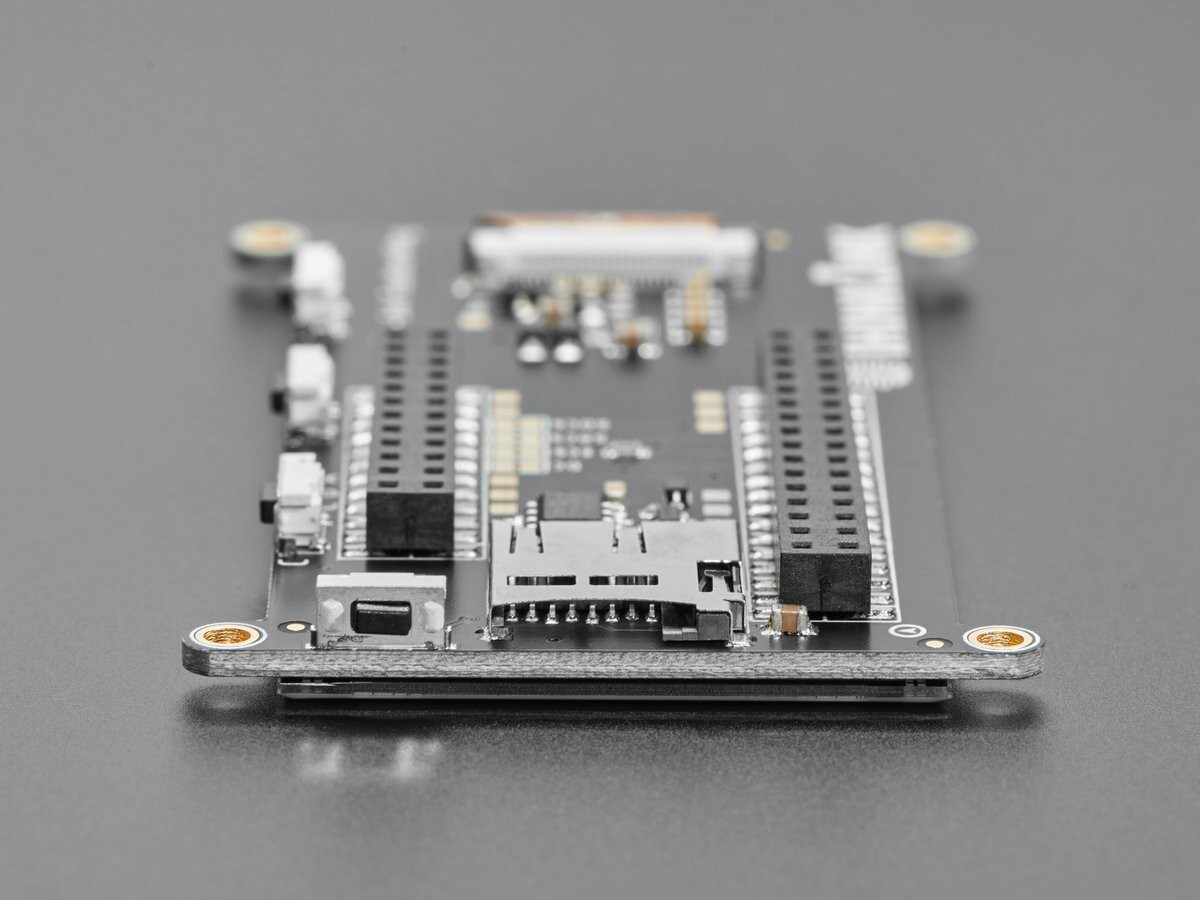

Wir haben sogar auf einen MicroSD-Sockel gesetzt, så du kan gemme billeder, tekstfiler og hvad du ellers ønsker at vise. Feather leveres med forsyninger og er testet med stiklejer, som du kan sætte din Feather direkte i – ingen lodning er nødvendig!

TEKNISKE DETALJER

• PCB-dimensioner (uden monteringsboret): 79,5 mm x 38 mm x 6,8 mm
• Diameter af monteringsbor: 2,5 mm
• Mål for monteringshul: 74,3 mm x 42 mm
• Produktvægt: 22,0 g / 0,8 oz

Downloads

• WikiHersteller-Wiki

Yderligere information
