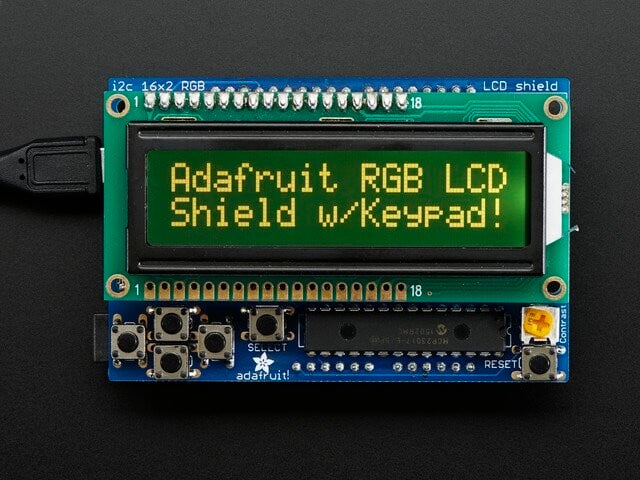

Adafruit RGB LCD Shield Kit med 16×2 karakterdisplay – Kun 2 stik brugt! 714

Dette nye Adafruit-skjold gør det nemt at et 16×2 Karakter LCD Til brug. Vi kan lide RGB-LCD’erne, hvor vi både har RGB-positive og RGB-negative værdier på lager i butikken. Desværre kræver disse LCD’er et antal digitale pins, 6 til at styre LCD’en og derefter yderligere 3 til at styre RGB-baggrundsbelysningen, hvilket giver i alt 9 pins. Det er halvdelen af de pins, der er tilgængelige på en klassisk Arduino. !

Det bedste ved det er, at du også kan bruge disse to stik, da du kan tilslutte I2C-baserede sensorer, RTC’er osv., og de kan dele I2C-bussen. Det er en super nem måde at tilføje et display på uden alt det besvær med ledninger.

De 4-vejs-knapper plus Select-knappen muliggør en enkel styring uden at skulle montere en stor computer. Den bruger I2C-pinnene på Analog 4 og Analog 5. Den fungerer også perfekt med Arduino Mega R3, som har de ekstra SDA/SCL I2C-pinde frie. Tidligere Megas havde I2C-pindene på et andet sted og krævede, at du lod to led fra I2C-pinnene på pladen til de forskellige I2C-steder ved Digital 20 & 21. Denne plade passer ikke så let på en Arduino Ethernet på grund af Ethernet-stikets højde. Du kan bruge en række stak-hovedlinjer for at give pladen mere “lift” over stikket.

Indeholder en høj kvalitet, i USA fremstillet printplade og alle komponenter (knapper, header osv.). Dette produkt leveres med et 16×2 RGB-display. Monteringen er enkel, selvom du aldrig har loddet før, og kassen kan samles på 30 minutter. Du finder monteringsinstruktioner på produktside inden køb. Det fungerer præcis som den indbyggede LiquidCrystal-bibliotek, men bruger automatisk de skjulte stifter. Du kan også nemt spørge de 5 tastaturknapper for at få input via biblioteket, så du får ekstra knapper uden at bruge flere pins. Knapperne aktiveres automatisk inde i biblioteket. Dette betyder, at du kan vise følgende farver: Rød, Gul, Grøn, Petrol, Blå, Violet, Hvid og alle andre. Der er i øjeblikket ingen understøttelse for PWM-styring af baggrundsbelysningen, så hvis du har brug for en mere granulær styring af RGB-baggrundsbelysningen for at vise et større farvespektrum, kan dette display ikke gøre det (I2C-udvidelsen har ikke en PWM-output).
