Waveshare Li-ion Batteri HAT til Raspberry Pi, 5V udgang, Quick Charge

Oversigt

Li-Ion-Akk HAT integrerer SW6106 Powerbank-styringchip og muliggør levering af en reguleret 5V-strømforsyning til din Pi fra et 14500-batteri, hvilket gør din Pi til en bærbar enhed. Den oplader også batteriet og understøtter bi-direktionel hurtigopladning. Dette modul kan bruges som en universel mini-powerbank og fungerer også med andre 5V-enheder.

Egenskaber

• Indbygget SW6106-chip, understøtter bi-directional hurtigopladning, understøtter flere hurtigladeprotokoller som PD/QC/FCP/PE/SFCP
• Schutzschaltung für Lithium-Batterie, bietet Schutz gegen umgekehrte Polarität, Schutz gegen Überladung/Entladung, Schutz gegen Überstrøm og kortslutning.
• Indbyggede displays: Hurtig opladning, advarsel og kapacitet

Specifikationer

• Udgangsspænding: 5V
• Anvendbar batteri: 3,7V 14500 lithiumbatteri (4,2V ved fuld opladning)

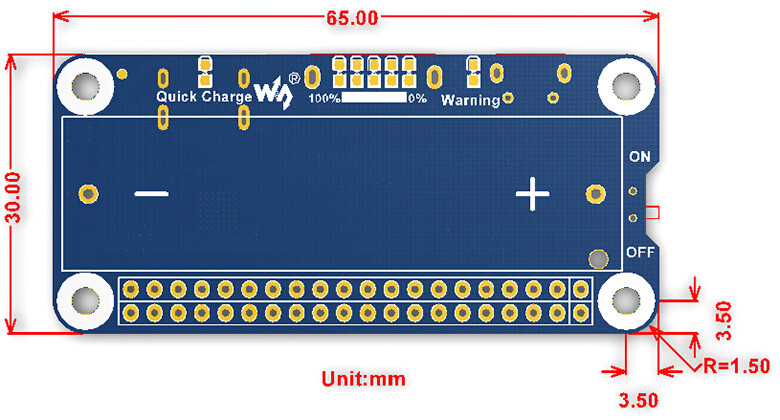

• Mål: 65 mm × 30 mm
• Monteringshulstørrelse: 3,0 mm

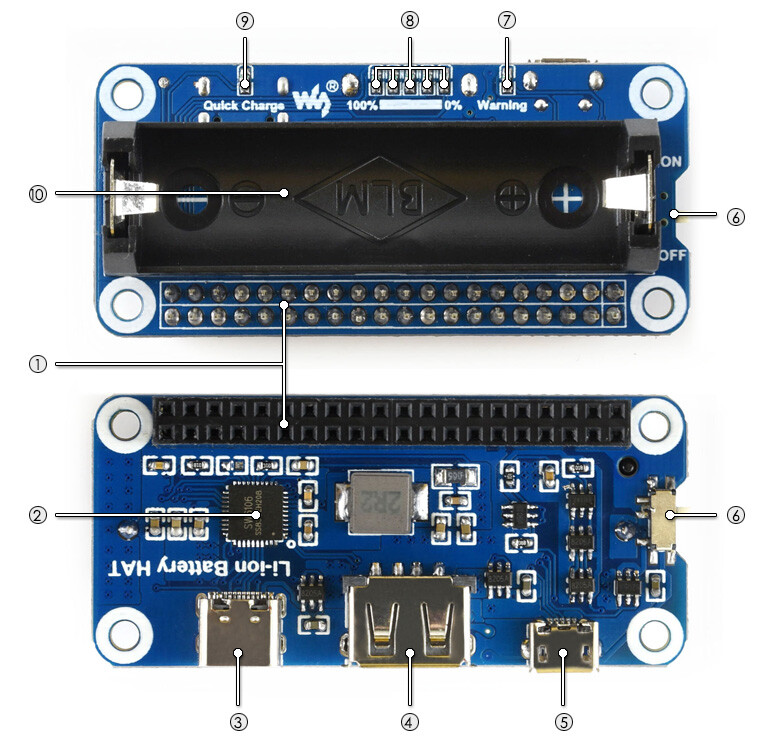

Hvad er ombord?

1. Raspberry Pi GPIO-tilslutninger: tilslutning af Raspberry Pi
2. SW6106 Strømstyringchip
3. USB-Type-C-ansluget: Batteriladnings-/strømafgang
4. USB-Type-A-anschluss:Strømafgang
5. Micro-USB-anslutning:Batteri oplad
6. Raspberry Pi strømafbryder
7. Batteriadvarsel: lyser op, når batteriet er forkert tilsluttet
8. Batterikapacitetsvisning: 5x LED’er til at vise strømkapacitet og opladningsstatus
9. Opladningsstatus: lyser under hurtigopladning

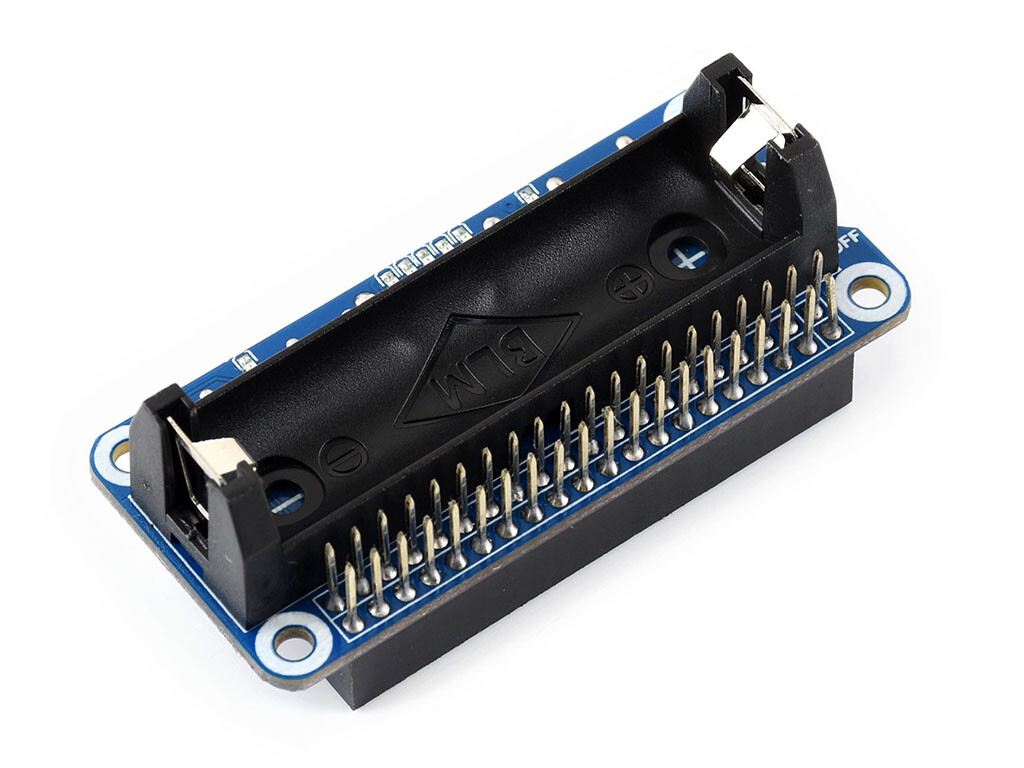

10. Batteriholder 14500

Pakkeliste

Raspberry Pi og batteri er ikke inkluderet.

1x Li-Ion-Batteri HAT til Raspberry Pi

1x RPi-skruepakke (2 stk)

Downloads

• User Manual
• Schematic
