Waveshare L76X Multi-GNSS HAT til Raspberry Pi, GPS, BDS, QZSS

Oversigt

Dette er et Raspberry Pi GNSS HAT, der understøtter multi-GNSS-systemer: GPS, BDS og QZSS, med fordele som hurtig positionsbestemmelse, høj nøjagtighed, lavt strømforbrug osv.

Det er en enkel måde at implementere den globale positionsfunktions for dit Raspberry Pi.

aktivere Specifikation

• Understøtter Multi-GNSS-systemer: GPS, BDS og QZSS
• EASY™, Teknologi til selvforudsigelse af position, hjælper med hurtig placering
• AlwaysLocate™, intelligent styring af den periodiske tilstand for energibesparelse
• Unterstütter DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• UART-kommunikationsbåndsfrekvens: 4800~115200 bps (standard er 9600 bps)
• Batteriholder til bord, understøtter genopladelig batteri (ML1220), til at bevare ephemerale data og for hurtig start.
• 4x LED’er til at vise modulet
• Leveres med udviklingsressourcer og manual (eksempler for Raspberry Pi/Arduino/STM32)

GNSS-specifikationer

• Bånd: GPS L1(1575,42 MHz), BD2 B1 (1561,098 MHz)
  • Kanaler: 33 Sporingskanal, 99 Registreringskanal, 210 PRN Kanal
  • C/A-Kode
  • SBA: WAAS, EGNOS, MSAS, GAGAN
• Horisontal præcision:
  • Selvstændig: <2,5 m CEP
• Tid før første korrektion @-130dBm (EASY™ aktiveret):
  • Koldstart: <15s
  • Varmstart: <5 s
  • Hurtig opstart: <1s
• følsomhed:
  • Måling: -148dBm
  • Sporing: -163 dBm
  • Genoptagelse: -160dBm
• Dynamisk effekt:
  • Højde (maks.): 18000m
  • Hastighed (maks.): 515 m/s
  • Acceleration (max.): 4G

Generelle specifikationer

• Kommunikationsinterface: UART
• Baudhastighed: 4800~115200 bps (standard er 9600 bps)
• Opdateringshastighed: 1 Hz (som standard), 10 Hz (maksimum).
• Protokoller: NMEA 0183, PMTK
• Strømforsyning: 5V / 3,3V
• Driftstrøm: 13mA
• Driftstemperatur: -40℃ ~ 85℃
• Dimensioner: 65mm x 30,5mm

Anvendelser

• Bilovervågning
• Formueovervågning
• Sikkerhedssystem
• Industriel PDA
• GIS-applikation

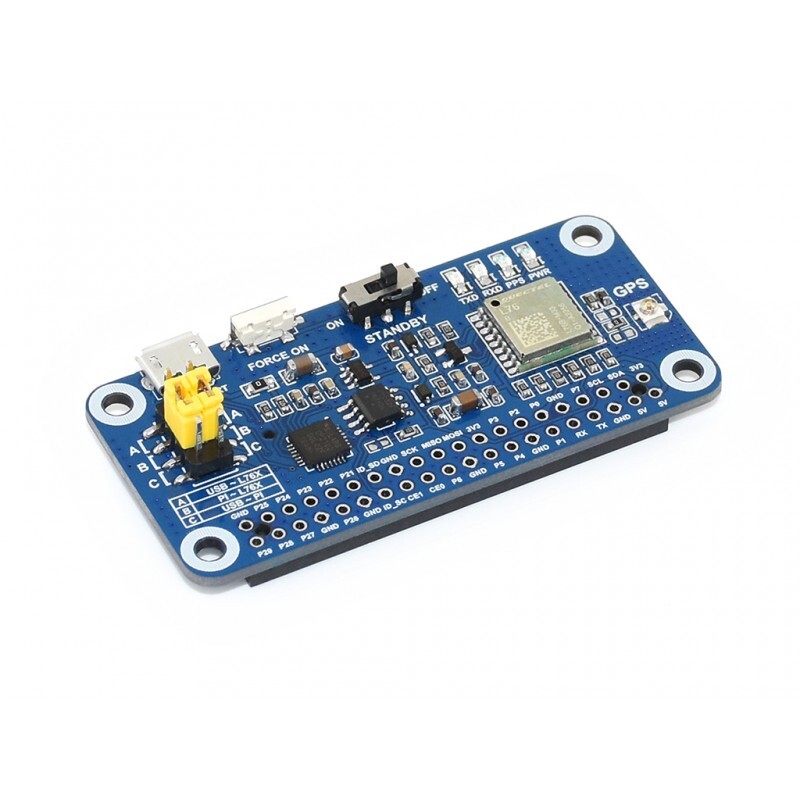

Hvad er ombord?

1. L76B Modul
2. CP2102: USB-til-UART-konverter
3. CAT24C32: EEPROM
4. RT9193-33: Strømstyring
5. Sikkerhedskopieringsmodus Væk-knap
6. Strømbryder
7. Indikatoren:
   • RXD/TXD: UART RX/TX-display
   • GPS-statusdisplay
   • PWR: Effektvisning

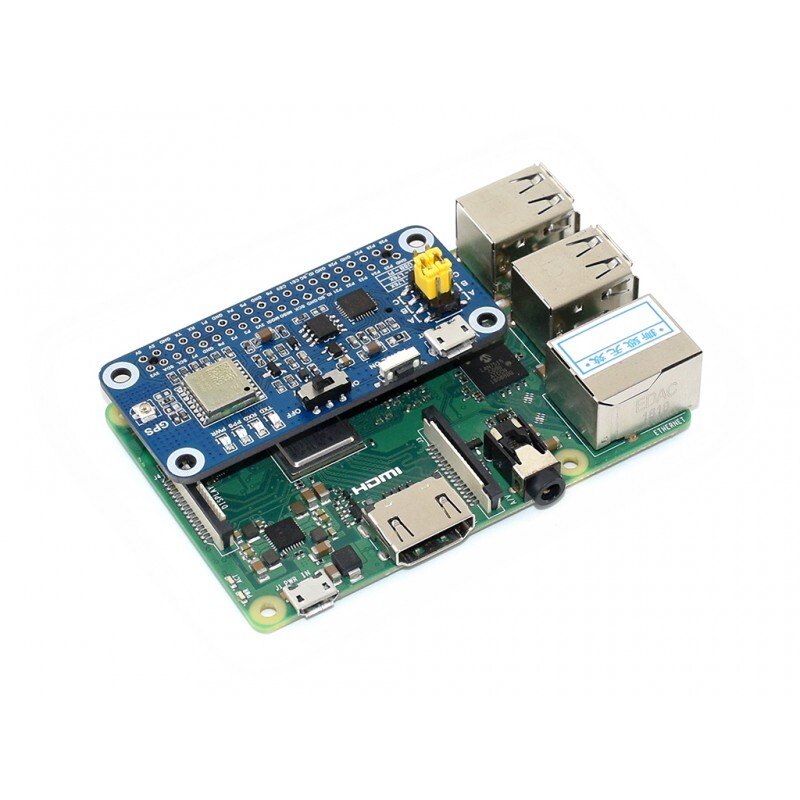

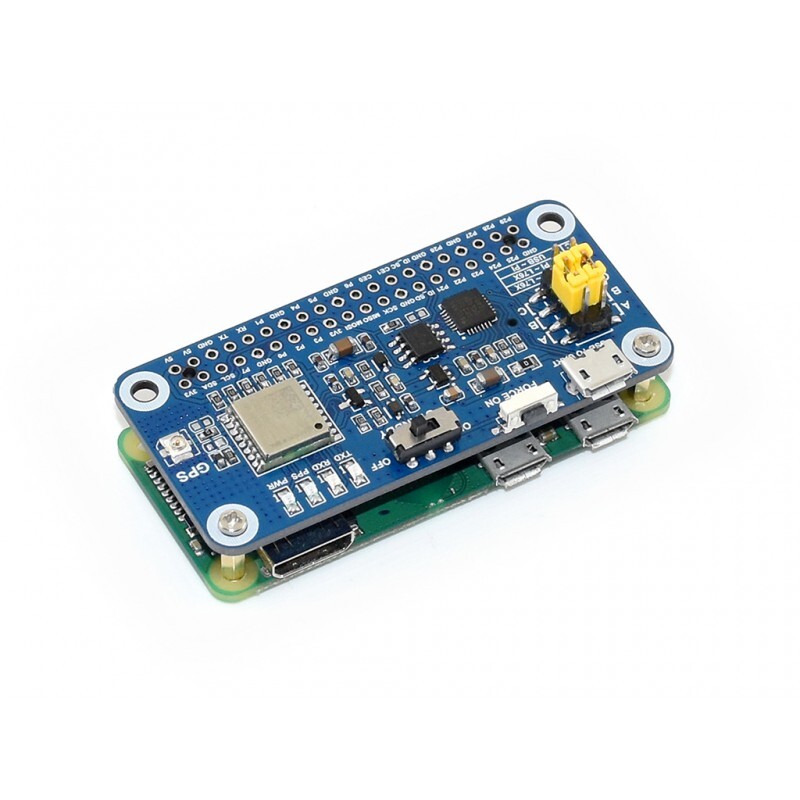

8. Raspberry Pi GPIO-tilslutninger: til forbindelse med Raspberry Pi
9. USB TIL UART-tilslutning
10. GNSS-antenneforbindelse

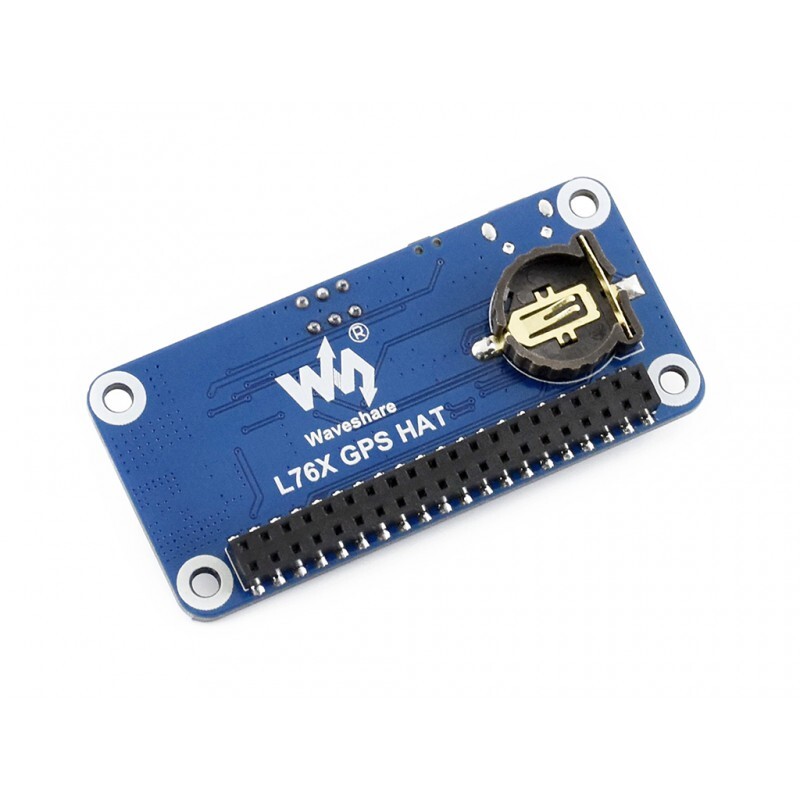

11. Batteriholder: Unterstützer ML1220 genopladelige batteri, for at bevare ephemera information og for varme-start
12. UART-udvalg, jumper
    • A: Styring af L76B via USB TO UART
    • B: Styring af L76B via Raspberry Pi
    • C: Adgang til Raspberry Pi via USB TO UART

Mål Leveringsomfang

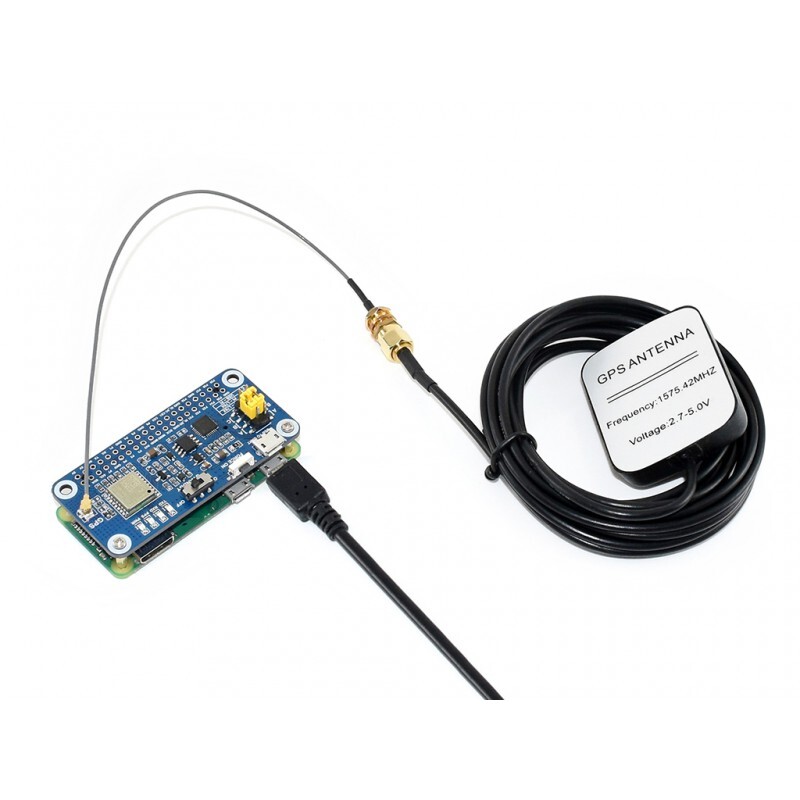

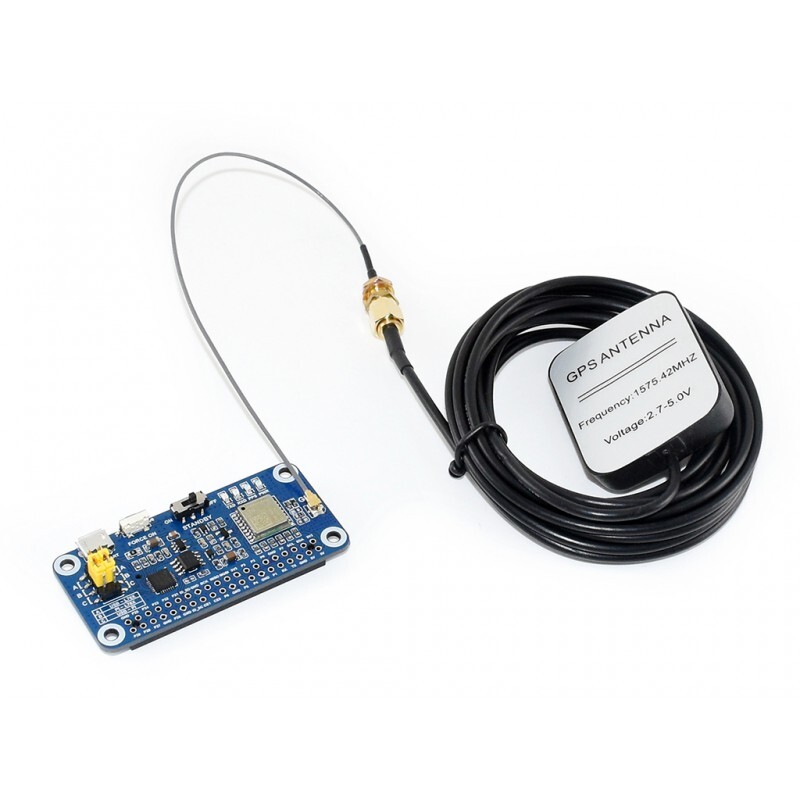

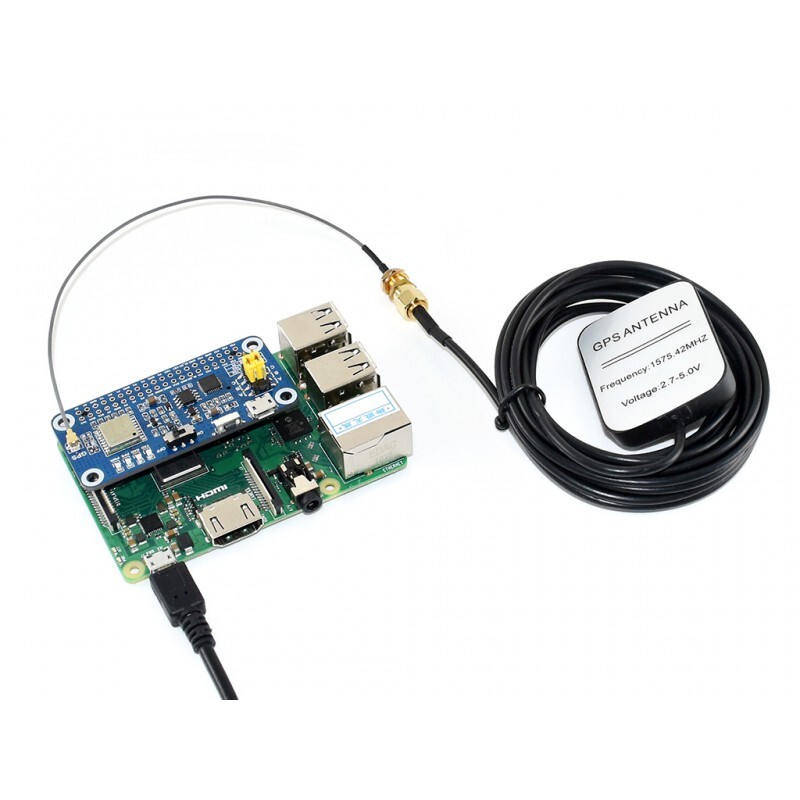

1x L76X GPS HAT
1x Ekstern GPS-antenne (B)
1x USB Typ A stik til Micro-stik kabel
1x RPi skruespak (2 stk)
1x 2x20PIN stik

Bemærk: Raspberry Pi er IKKE inkluderet.
