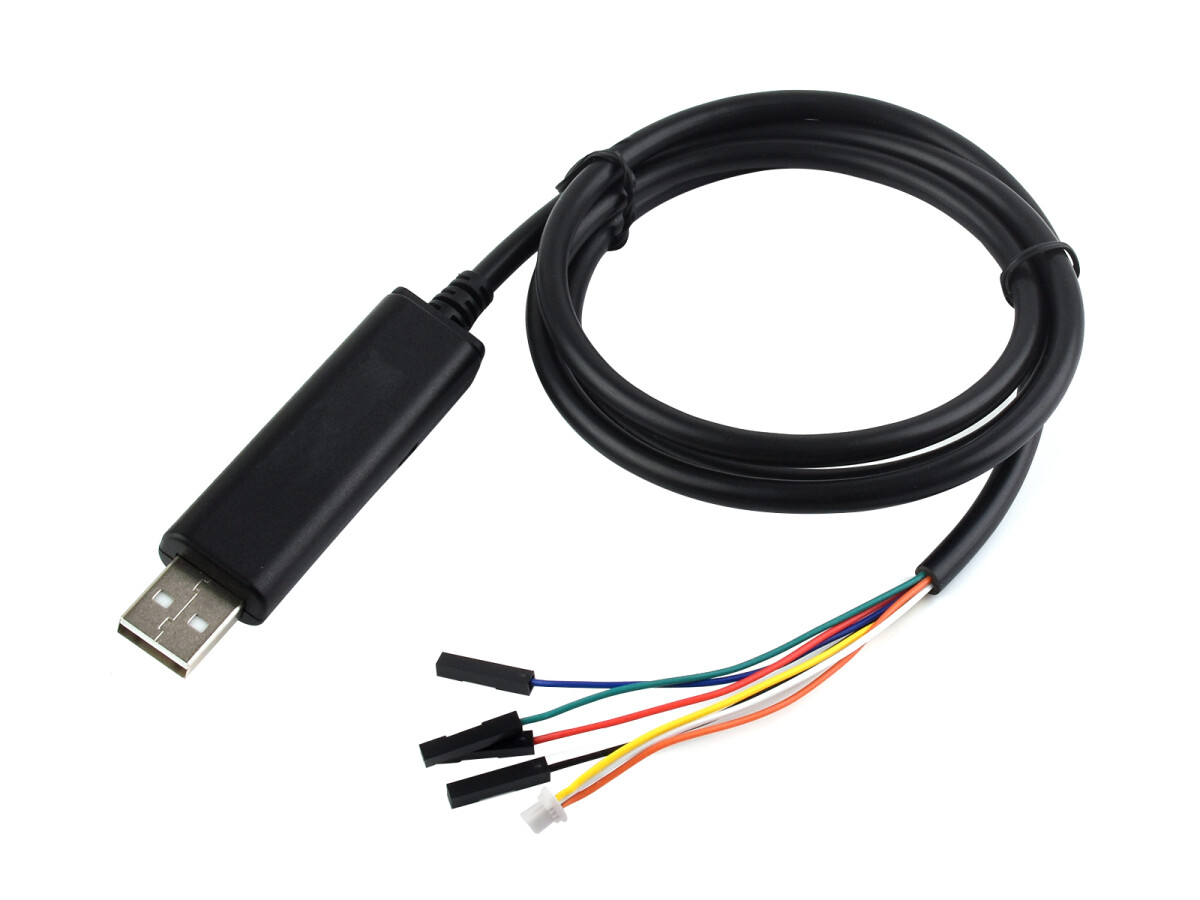

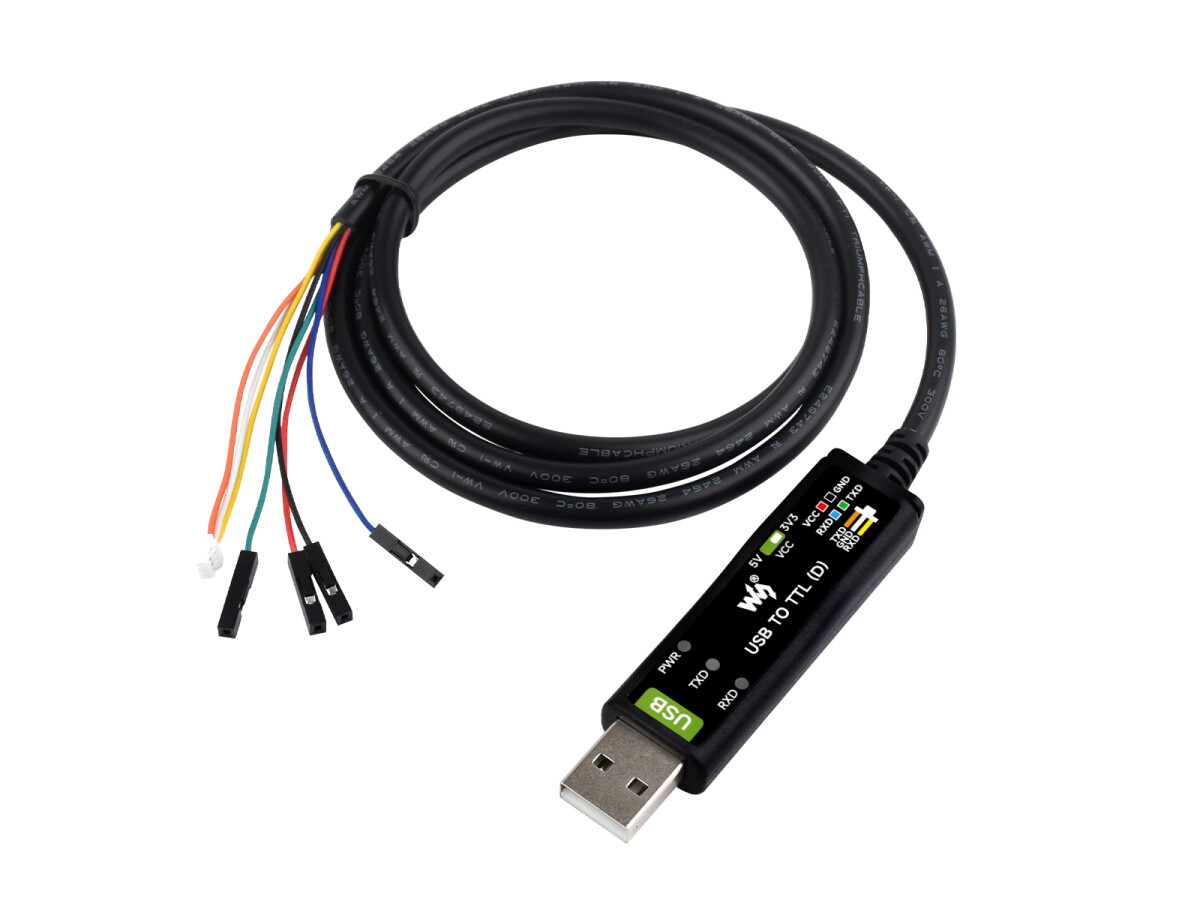

WaveShare Industri USB TIL TTL (D) Seriell Kabel (FT232RNL) til Raspberry Pi 5

Industrielt serielt USB-til-TTL-kabel, bruger originalenFT232RNLChip, integreret strømforsyning og signalindikationer, understøtter spændingsskift mellem 3,3 V/5 V og har en integreret selvudløsende sikring, ESD- og IO-beskyttelsesdiodekredsløb osv. Den er kompakt, egner sig til debugging af den serielle grænseflade i industrielle systemer og kan direkte tilsluttes Raspberry Pi 5 tilsluttes.

Specifikationer

• Produktkategori: Industrielt serielt USB-til-TTL-kabel
• Chipdiagram: FTDI Original FT232RNL
• Host-Port: USB
• Datahastighed: 300 Bit/s ~ 3 Mbps
• Enhedsforbindelse: UART
• USB-anschluss
  • Tilslutning: USB-A
  • Beskyttelse: Selvhelende sikkerhed, ESD-beskyttelse
• UART-port
  • Tilslutning: separat 4-polet stikbakke + spændingsafbryder 3-polet SH1.0-tilslutning
  • Beskyttelse: IO-beskyttelsesdiod

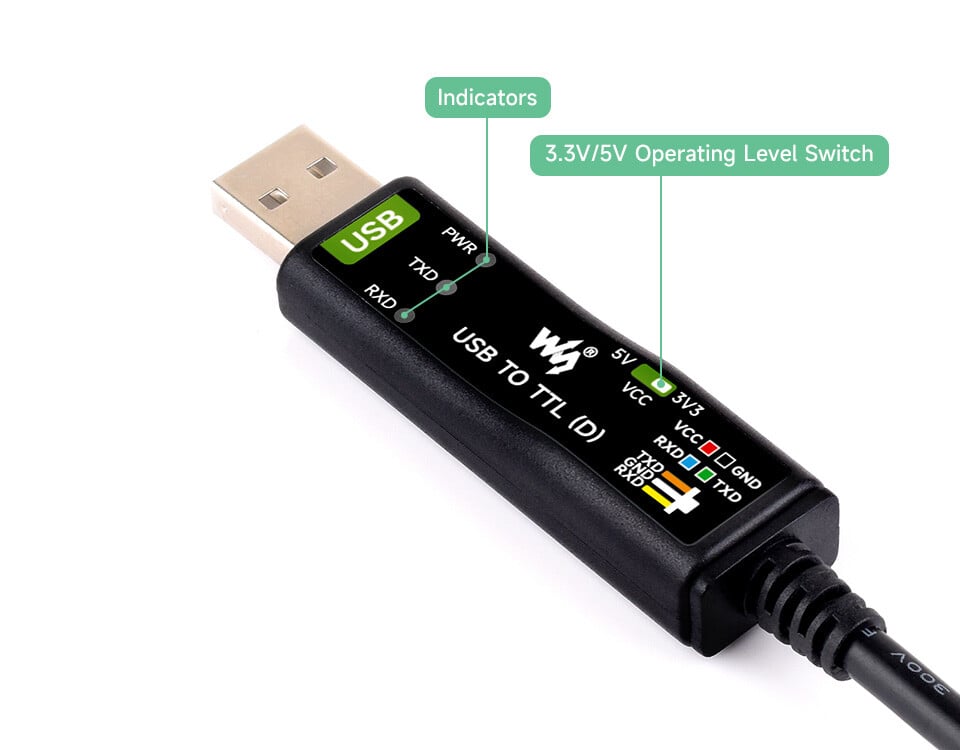

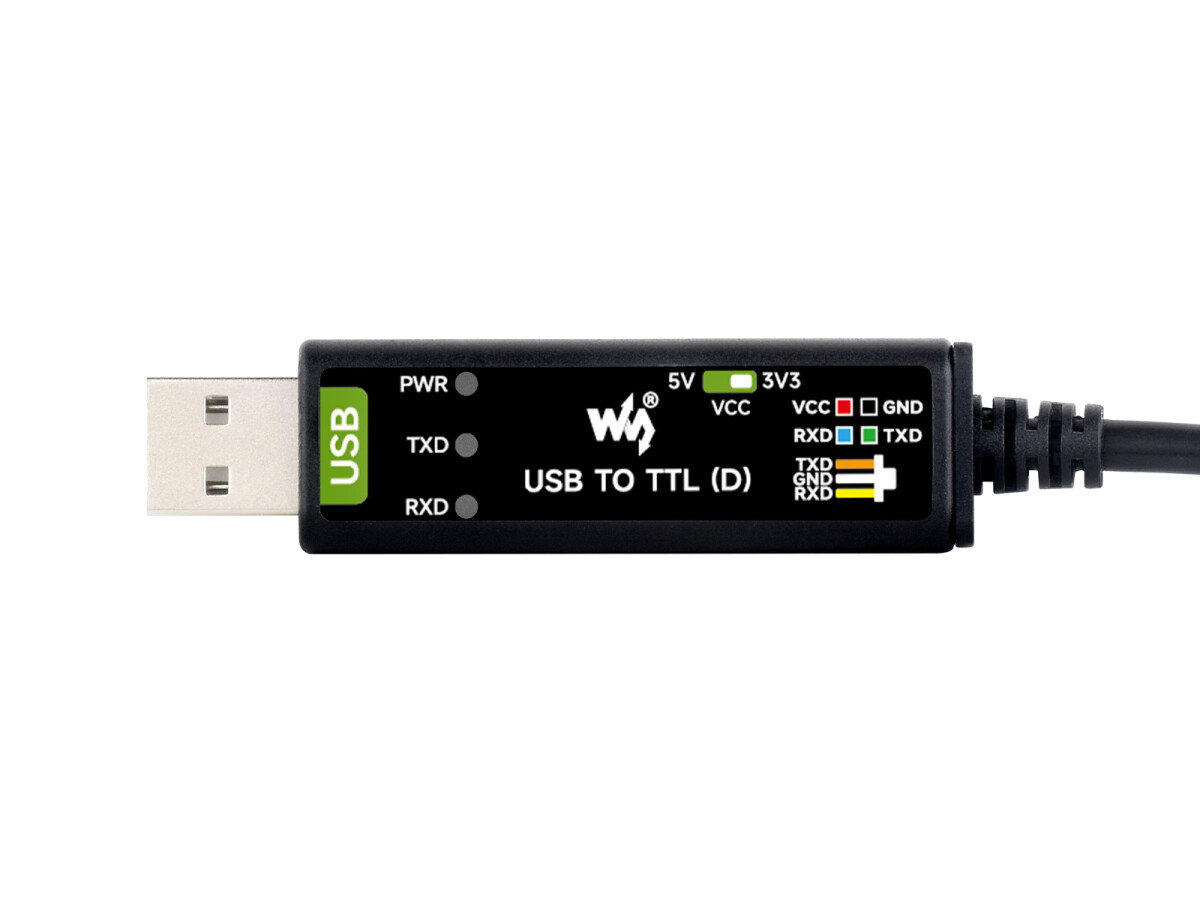

• Indikator
  • PWR: Driftsindikator, tænder, når der er en USB-forbindelse og spænding registreres
  • TXD: TX-anzeige, lyser, mens USB-porten sender data
  • RXD: RX-anzeige, lyser, mens enhedens port sender data tilbage
• Kabel: Sort, PVC-ærme, samlet længde 1 m

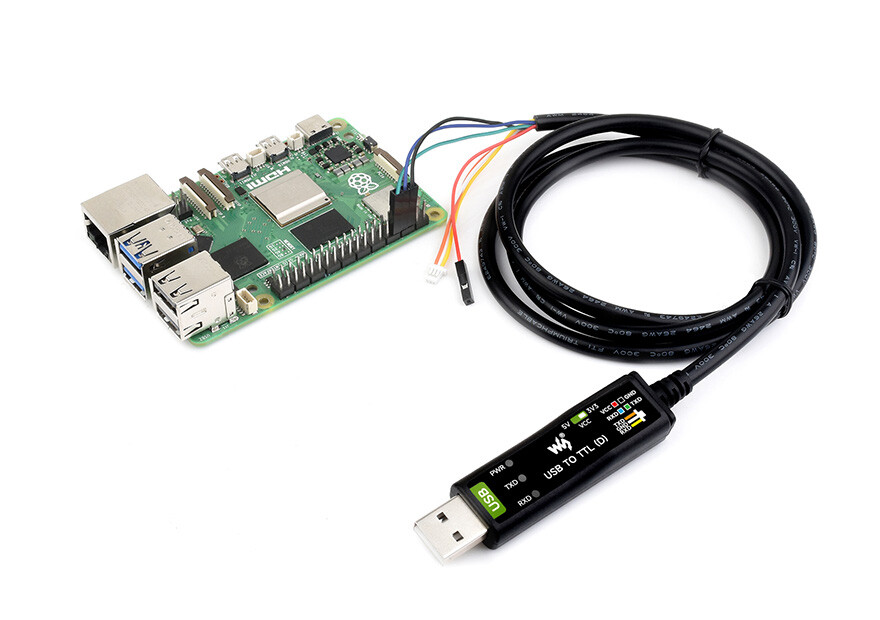

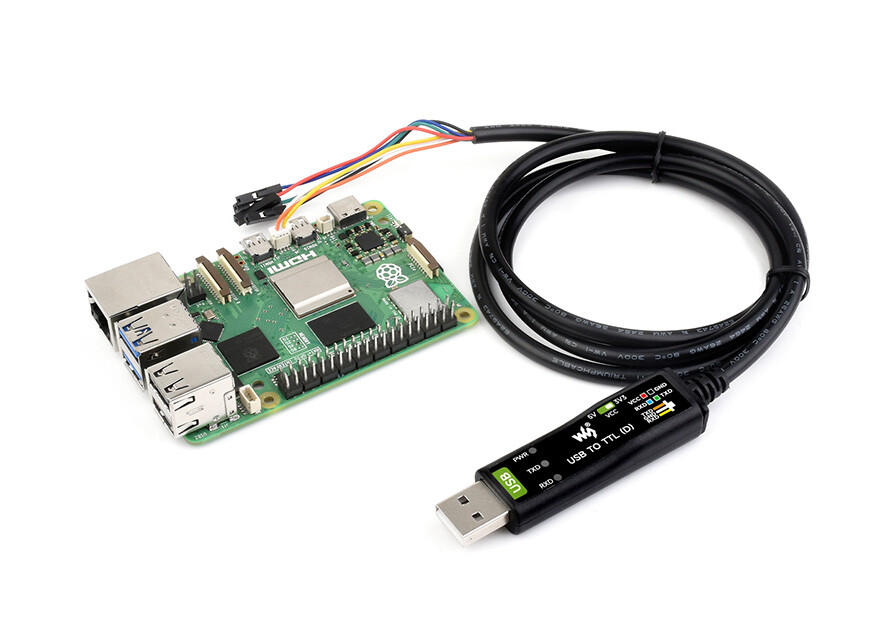

Kompatibel med Raspberry Pi, understøtter flere forbindelsesmetoder

• Etabler en forbindelse med SH1.0 3PIN-kablet til PI5 UART Debug Connector
• Forbindelse til Raspberry Pi via 40PIN GPIO UART-interface og separat 4PIN-header

* fungerer kun som reference, Raspberry Pi 5 er ikke inkluderet.

Unterstütning for flere systemer

• Kompatibel med almindelige systemer som Win7/8/8.1/10/11, Mac, Linux, Android…

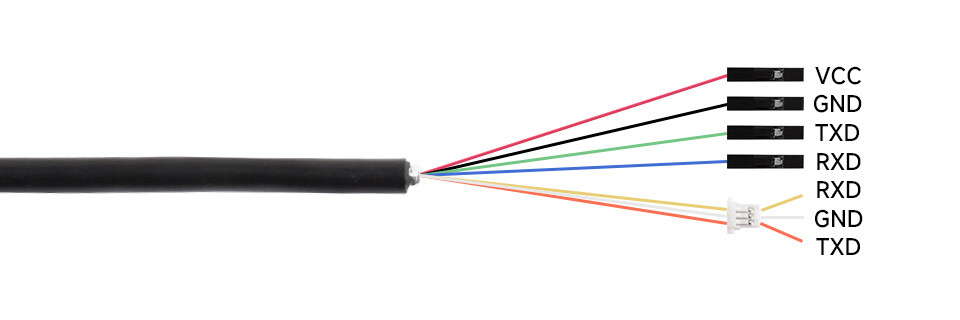

Pinlayout

• VCC: 3,3 V eller 5 V udgang, konfigurerbar via kontakt
• GND: Jord
• TXD: Forbindelse til MCU. RXD (Signalretning: MCU.RX > FT232 > PC.TX)
• RXD: Forbindelse til MCU. TXD (Signalretning: MCU.TX > FT232 > PC.RX)

Wiki:www.waveshare.com/wiki/USB_ZUR_TTL_(D)

Leveringsomfang

• USB TIL TTL (D) x1

Downloads

• WikiHersteller-Wiki
