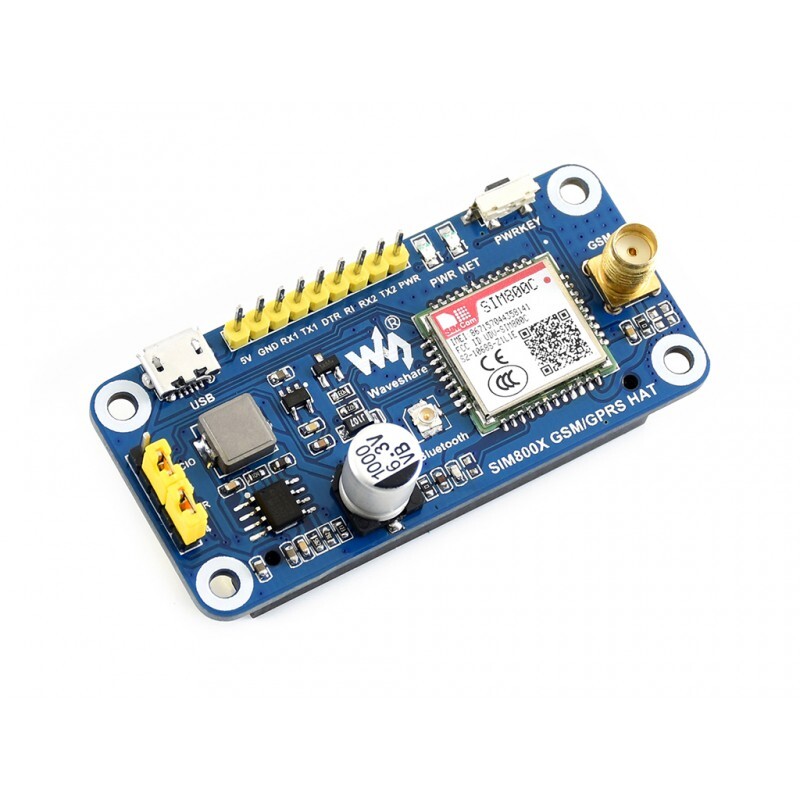

Waveshare GSM GPRS Bluetooth HAT til Raspberry Pi

Oversigt

Dette er en praktisk og energieeffektiv Raspberry Pi HAT, der har flere kommunikationsfunktioner: GSM, GPRS og Bluetooth.

Dette gør det muligt for dig at sende beskeder fra dit Pi, oprette forbindelse til det trådløse internet, overføre data via Bluetooth og meget mere.

Specifikation

Generelt

• Himbeere Pi-tilslutning, kompatibel med Himbeere Pi 2B/3B/3B+/Zero/Zero W
• Understøtter SMS, GPRS, DTMF, HTTP, FTP, MMS, E-mail osv.
• Bluetooth 3.0, understøtter dataoverførsel via Bluetooth
• UART-interface, til at forbinde værtskort som Arduino/STM32
• Spændingsomformer for bordniveau, standardmæssigt 3,3 V, skift til 5 V via jumper
• 2x LED’er til at vise modulet

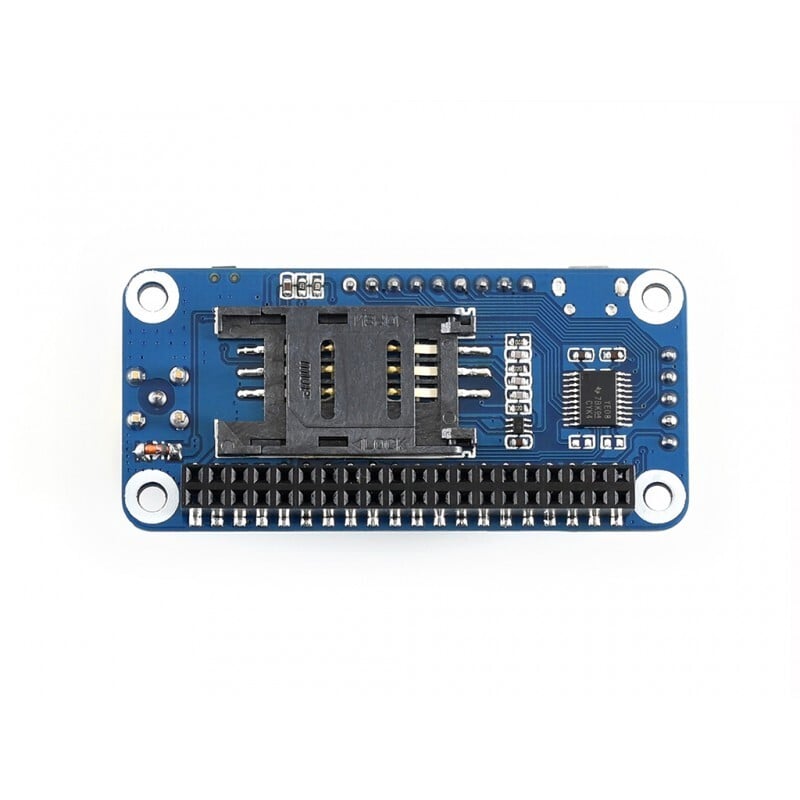

• Slot for SIM-kort til 1,8V/3V-kort
• Automatisk Baudrat-detektion (1200 bps ~ 115200 bps)
• Styring via AT-kommandoer (3GPP TS 27.007, 27.005 og SIMCOM udvidede AT-kommandoer)
• Unterstützer SIM Application Toolkit: GSM 11.14 Freigabe 99
• Leveres med udviklingsressourcer og manual (eksempler for Raspberry Pi/Arduino/STM32)

GSM/GPRS

• Bånd
  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
  • Søge efter bil med fire bånd
  • Overholder GSM-fasen 2/2+
• Udstrømsydelse
  • Klasse 4 (2W ved GSM 850/EGSM 900 MHz)
  • Klasse 1 (1W ved DCS 1800/PCS 1900 MHz)
• GPRS-forbindelse
  • GPRS-multi-slot
  • GPRS-multi-slot
• GPRS-Daten Egenskaber
  • Nedstrøms hastighed: max 85,6 kbps
  • Uploadhastighed: max 85,6 kbps
  • Kodningsskemaer: CS-1CS-2CS-3CS-4
  • Unterstütter PAP (Password Authentication Protocol) for PPP-forbindelse
  • Unterstützer PBCCH
  • Understøtter USSD
• SMS
  • Støttefunktioner: MT/MO/CB/Tekst/PDU-tilstand
  • SMS-lager: SIM-kort

Bluetooth

• Implementer AT-kommandoer
• Overholder Bluetooth-specifikation 3.0 + EDR
• Unterstütter SPP, OPP, HFP/HSP osv.

Forskellige

• Strømforsyning: 5V (USB-stik ELLER stikkontakt)
• Logikniveau: 5V / 3,3V (Indstillingen)
• Driftstemperatur: -40°C ~ 85°C
• Lager temperatur: -45°C ~ 90°C
• Dimensioner: 30,2 mm x 65 mm

Mål Leveringsomfang

1x SIM800C GSM/GPRS HAT
1x GSM-antenne
1x Bluetooth-antenne
1x USB Typ A-stik til mikro-stikkekabel
1x RPi skruespak (2 stk)

Bemærk: Himbeere Pi er IKKE inkluderet.
