WaveShare ESP32-S3 1,69 Zoll Touch Display Udviklingskort 240×280 Mikro LCD Accelerometer Gyroskop

ESP32-S3 1,69 Zoll Touch Display Udviklingskort, 240 x 280 Pixel, Mikro-LCD-display med ESP32-S3, 262.000 farver, kompakt størrelse, accelerationssensor og gyroskop.

ESP32-S3-Touch-LCD-1.69 Et omkostningseffektivt og kraftfuldt MCU-kort fra Waveshare, meget lille, med indbygget 1,69-tommers LCD-display, Lithium-batteri-ladestyring, 6-akse sensor (3-akse accelerometer og 3-akse gyroskop), RTC osv., hvilket gør det nemt at udvikle og integrere i produkter hurtigt.

Vigtigste funktioner:

• Udstyret med ESP32-S3R8 Xtensa® 32-bit LX7 dual-core processor, op til 240 MHz hovedfrekvens.
• Unterstütter 2,4 GHz WLAN (802.11 b/g/n) og Bluetooth® 5 (LE), med integreret antenne
• Indbygget 512 KB SRAM og 384 KB ROM, med integreret 8 MB PSRAM og en ekstern 16 MB Flash-hukommelse.
• Typ-C-anslutning, holder den opdateret, nemmere at bruge

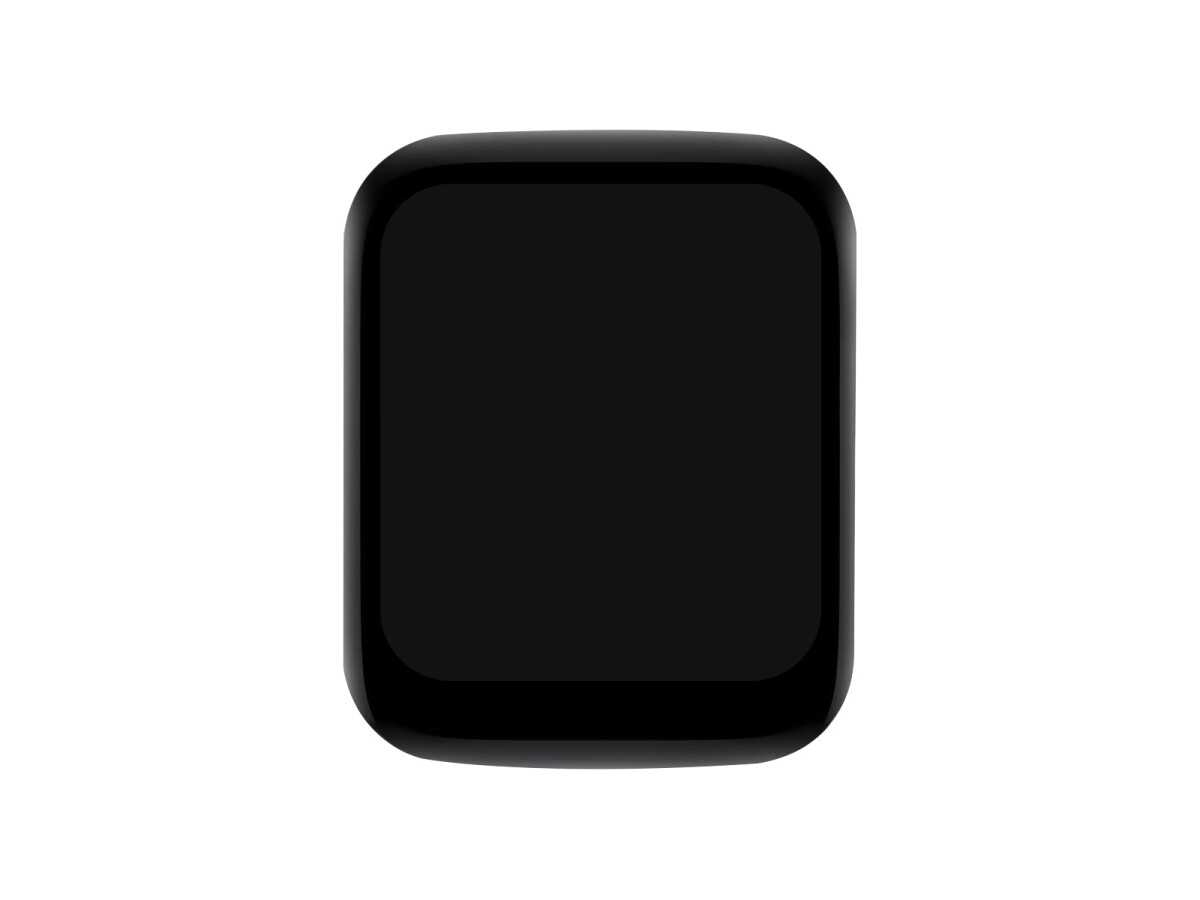

• Integreret 1,69 tommer 240 x 280 pixel 262K kapacitivt touchdisplay til klare farvebilleder
• Integreret ST7789V2 displaydriver og CST816T kapacitiv touch chip, der bruger SPI eller I2C kommunikation, hvilket sparer på de effektive IO-ressourcer.
• Integreret QMI8658 6-akse IMU (3-akse accelerometer og 3-akse gyroskop) til at registrere bevægelsesgeste, tælle skridt osv.
• Interner PCF85063 RTC-Chip med reserveret SH1.0 RTC-batteriholder (understøtter opladning) til RTC-funktionskrav
• Intern RST, BOOT og en programmerbar PWM-knap for nem og brugerdefineret funktionalitet
• Intern 3,7 V MX1.25 Lithiumbatteri-Ladnings-/Abtrenningsheader
• Reserverede pads med 4 x GPIO-, I2C- og UART-interface til tilslutning af perifere enheder og debugging
• Støtter fleksibel ur, modulafhængig strømforsyning og andre kontrolfunktioner for at opnå lavt strømforbrug i forskellige scenarier.
• Høj touchskærmgennemtrængelighed, hurtig respons og lang levetid

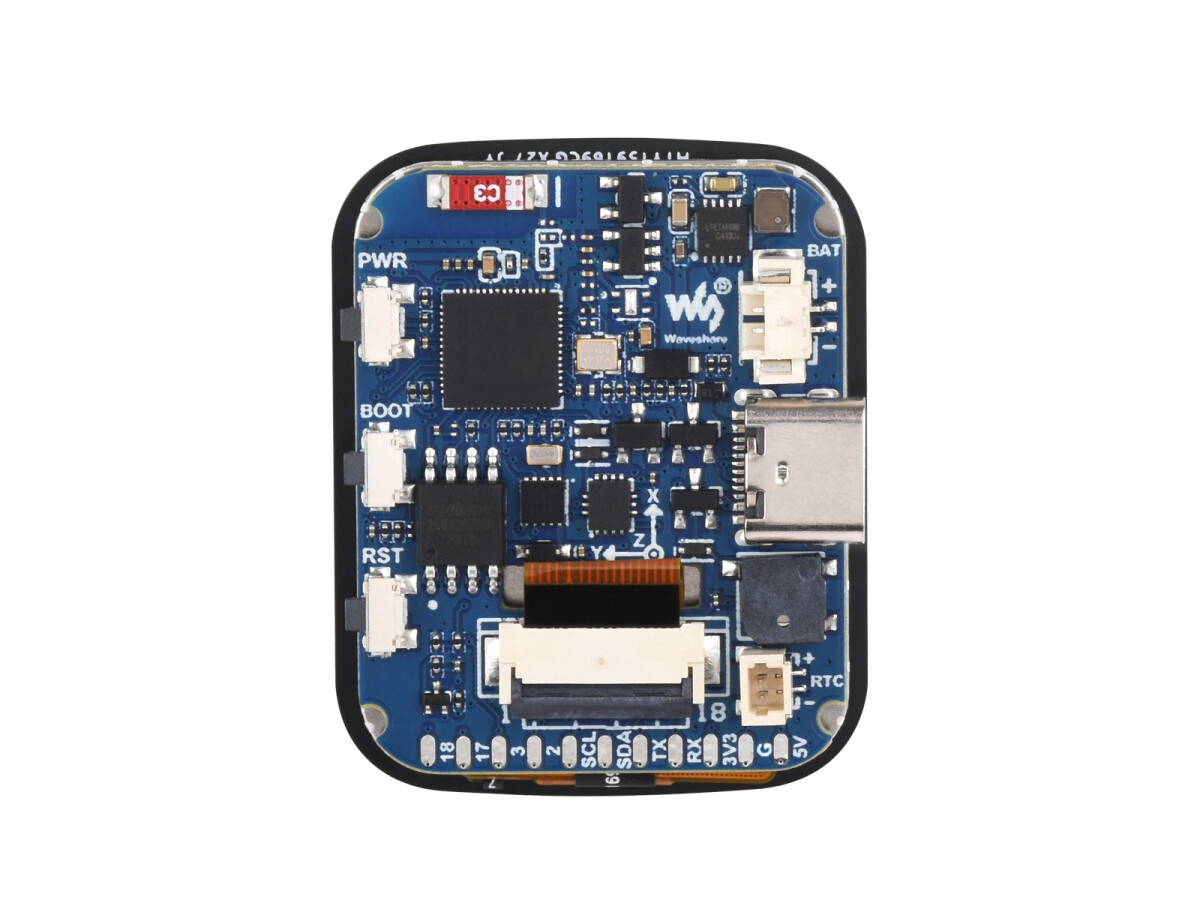

Hvad er ombord?

1. ESP32-S3R8 SoC med Wi-Fi og Bluetooth, op til 240 MHz driftfrekvens, med indbygget 8 MB PSRAM.
2. W25Q128JVS 16 MB NOR-Flash
3. PCF85063 RTC-chip
4. QMI8658 6-akse IMU med 3-akse gyroskop og 3-akse accelerometer
5. ETA6096 Hochleistungsfähiger Lithium-Batterielademanager
6. MX1.25-Batterihoved MX1.25 2P-stik til 3,7 V lithiumbatteri, understøtter opladning og afladning
7. USB-Type-C-ansluget til programmering og protokoludskrivning
8. Summér Lydproducerende periferienhed
9. RTC-batteri header tilslutning af et genopladeligt RTC-batteri, understøtter opladning og afladning
10. Indbygget antenne Unterstütter 2,4 GHz WLAN (802.11 b/g/n) og Bluetooth® 5 (LE)
11. PWM-tast Unterstütter batteristrømsforsyningsstyring, enkeltryk, dobbeltryk, flere tryk og langtryk
12. Boot-knap
13. RST-resetknap

Wiki:www.waveshare.com/wiki/ESP32-S3-Touch-LCD-1.69

Leveringsomfang

• ESP32-S3-Touch-LCD-1.69 x1

Downloads

• WikiHersteller-Wiki
