WaveShare Dual Gigabit Ethernet Mini-computer med metalkabinet og køleventil til Raspberry Pi Compute Module 4

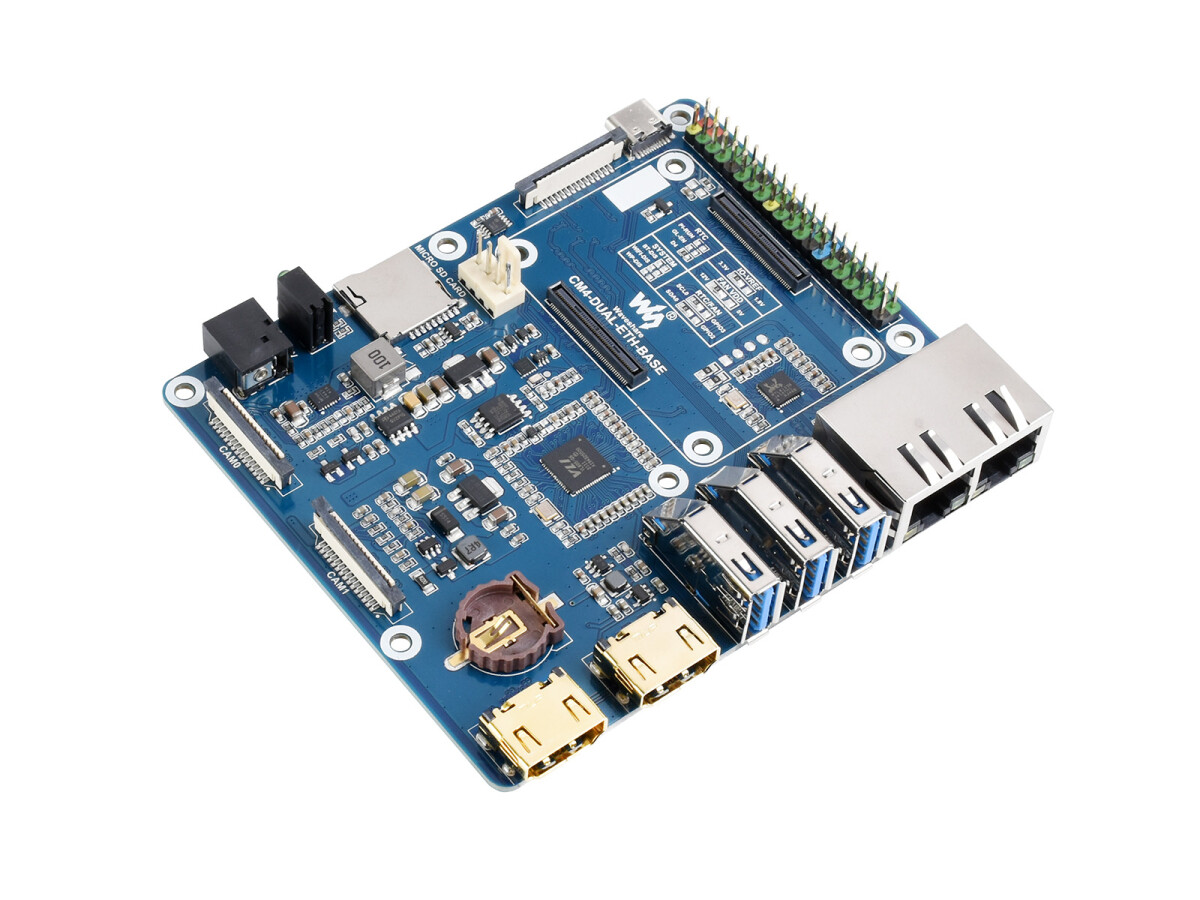

Basisplade med dual Gigabit-Ethernet / Mini-computer til Raspberry Pi Compute Module 4

Versionsmulighed

• Basisplade med dual Gigabit-Ethernet
• Dual-Gigabit-Ethernet-Mini-Computer-Kit Udover den Dual-Gigabit-Ethernet-basestation er den en kabinet i aluminiumlegering, en ventilator og et strømforsyning.

Specifikationer

• CM4-socket: egnet til alle varianter af Compute Module 4
• Ethernet: Dual-Gigabit-Ethernet RJ45
• USB: USB 3.2 Gen1 x 3
• Pin-Header: 40PIN GPIO-Header x 1
• DSI-display: MIPI DSI-displaystik x 1, 15-polet FPC-stik 1,0 mm
• CSI-kamera: MIPI CSI-2-kameratilkobling x 2, 15-stifts 1,0-mm FPC-tilkobling
• HDMI: HDMI x 2, understøtter 4K 30fps-udgang
• RTC: Real Time Clock med batteriholder og mulighed for at vække Compute Module 4
• TF-kortstik: TF-kortstik til Compute Module 4 Lite-varianter (uden eMMC)
• Blæser: 5 V/12 V, muliggør hastighedsstyring og -måling
• Strømindgang 7V-36V

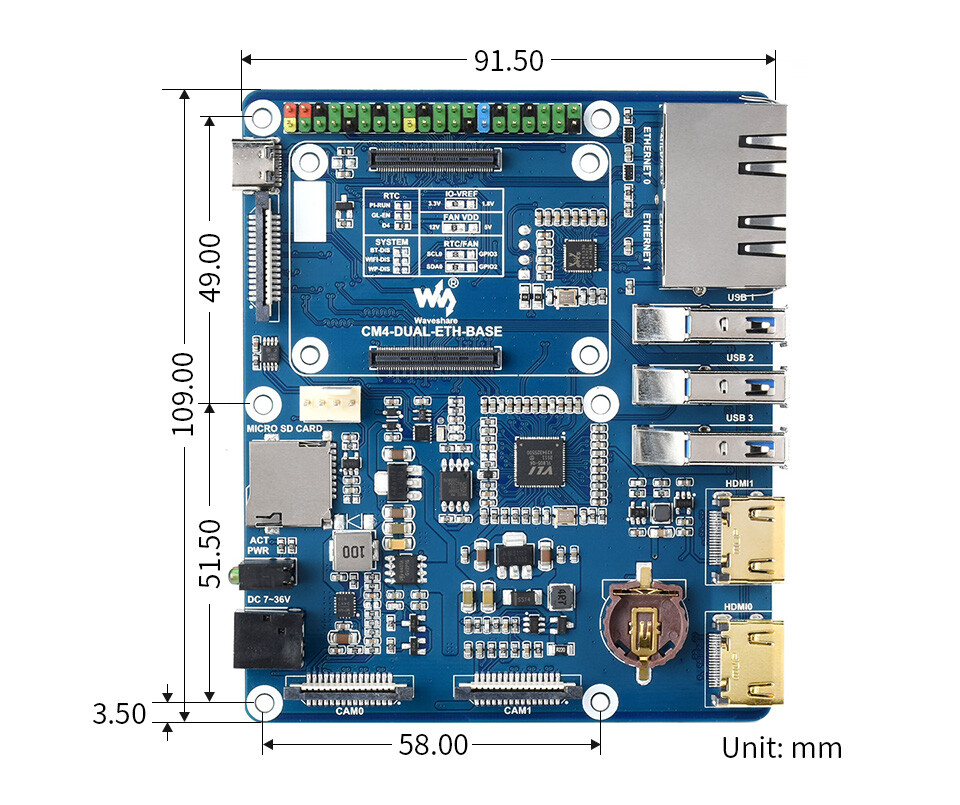

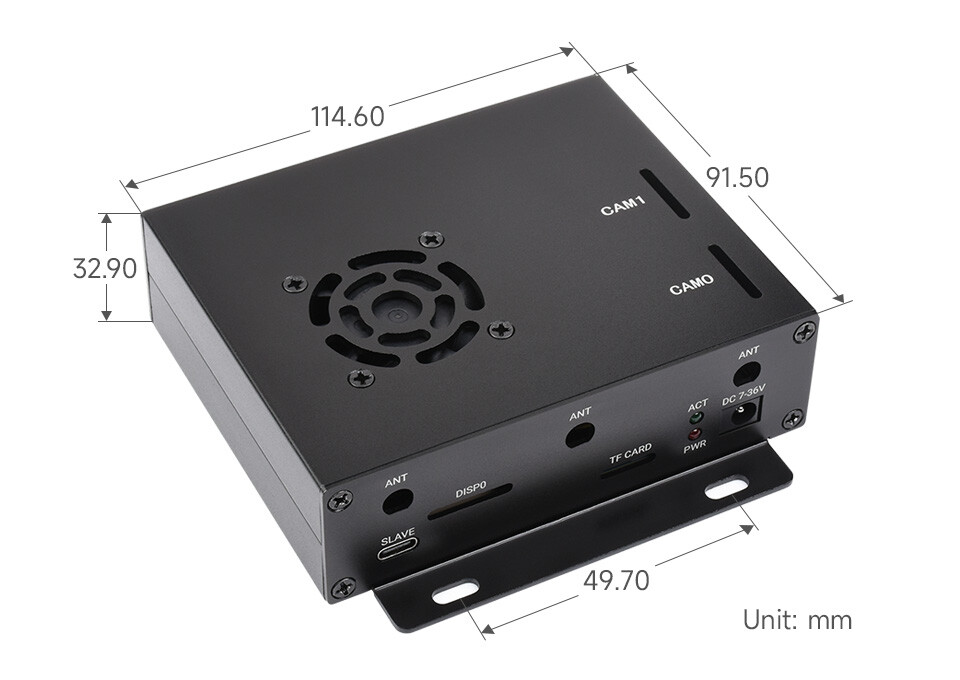

• Mål 109,0 x 91,5 mm

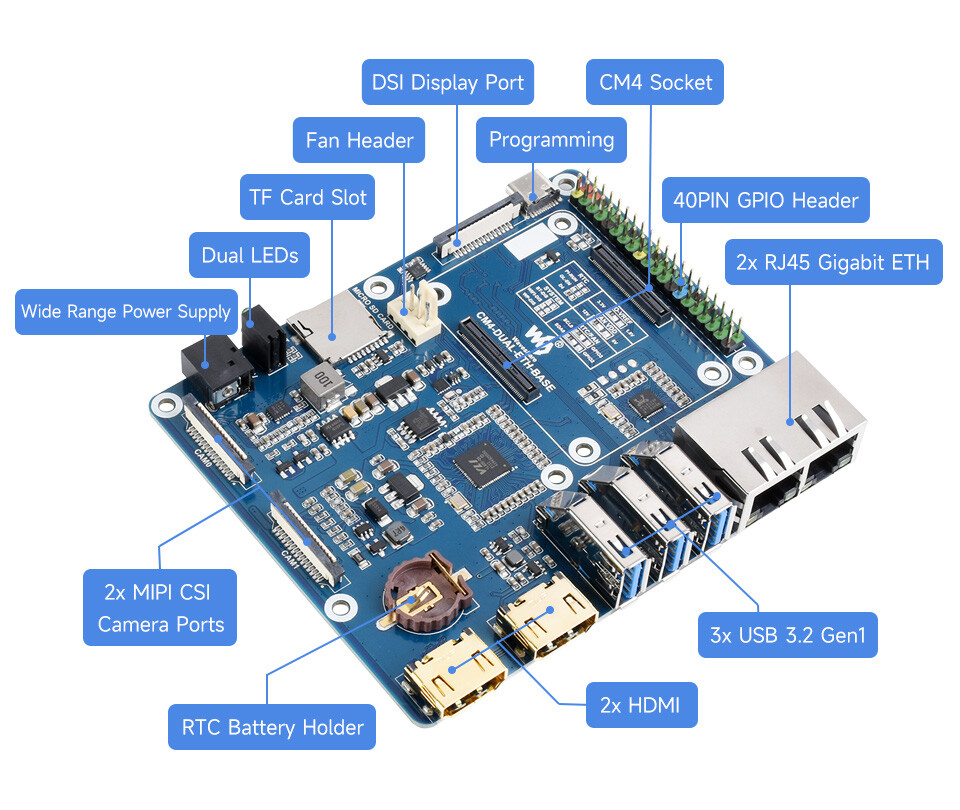

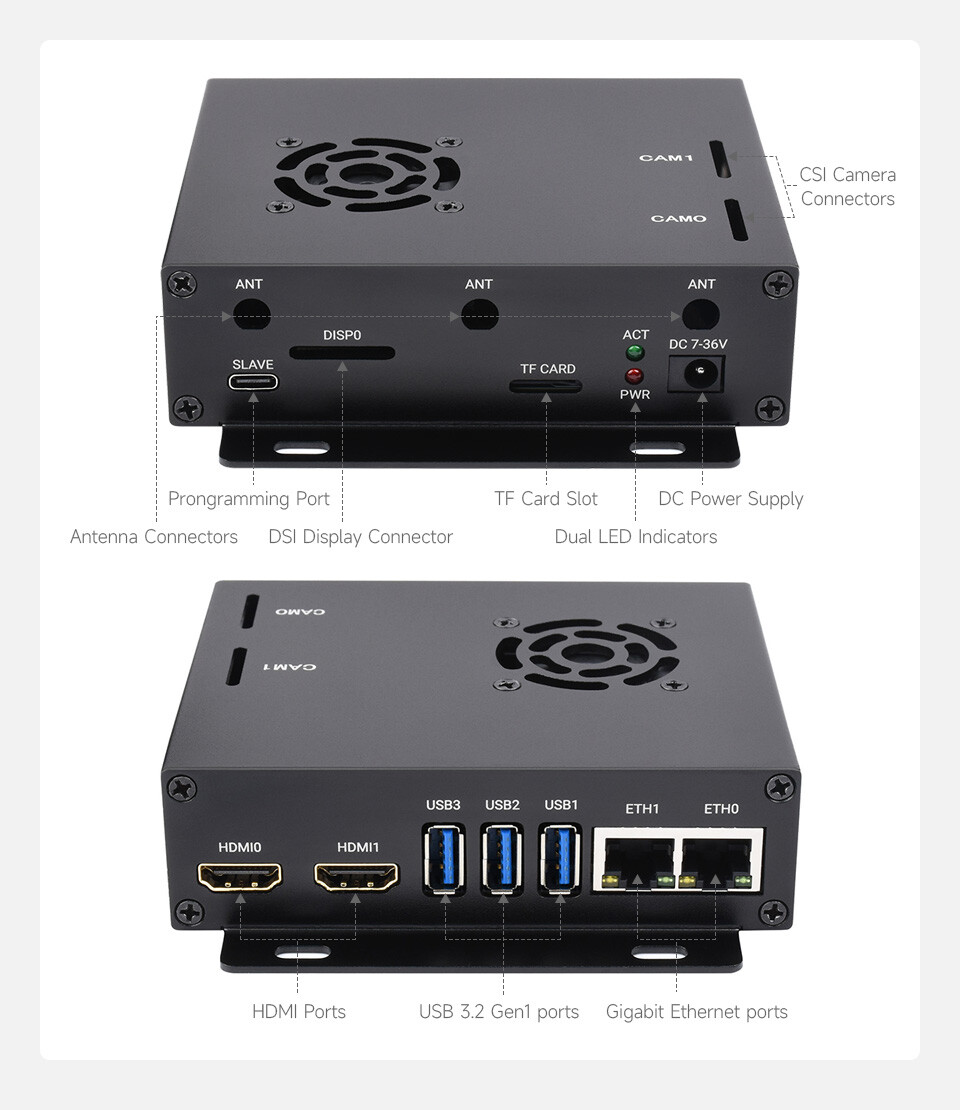

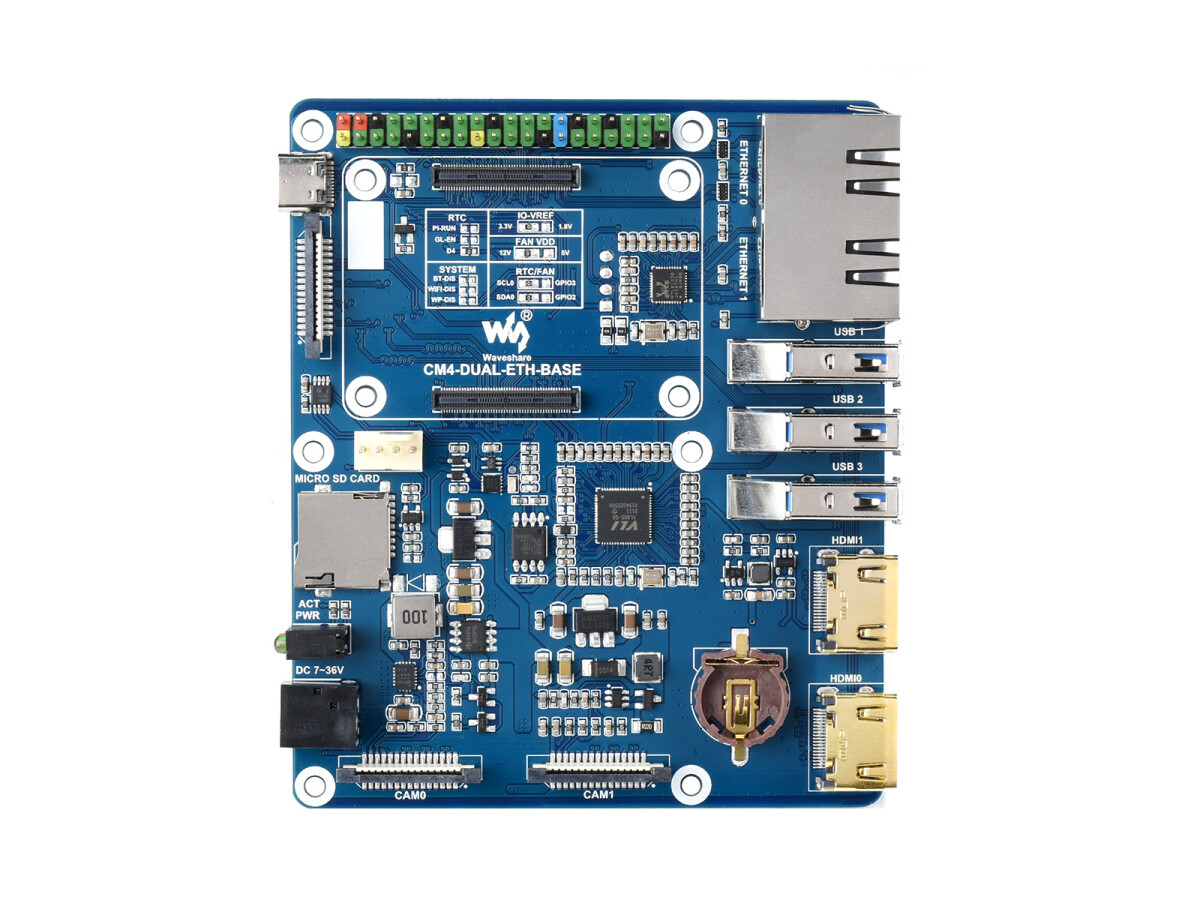

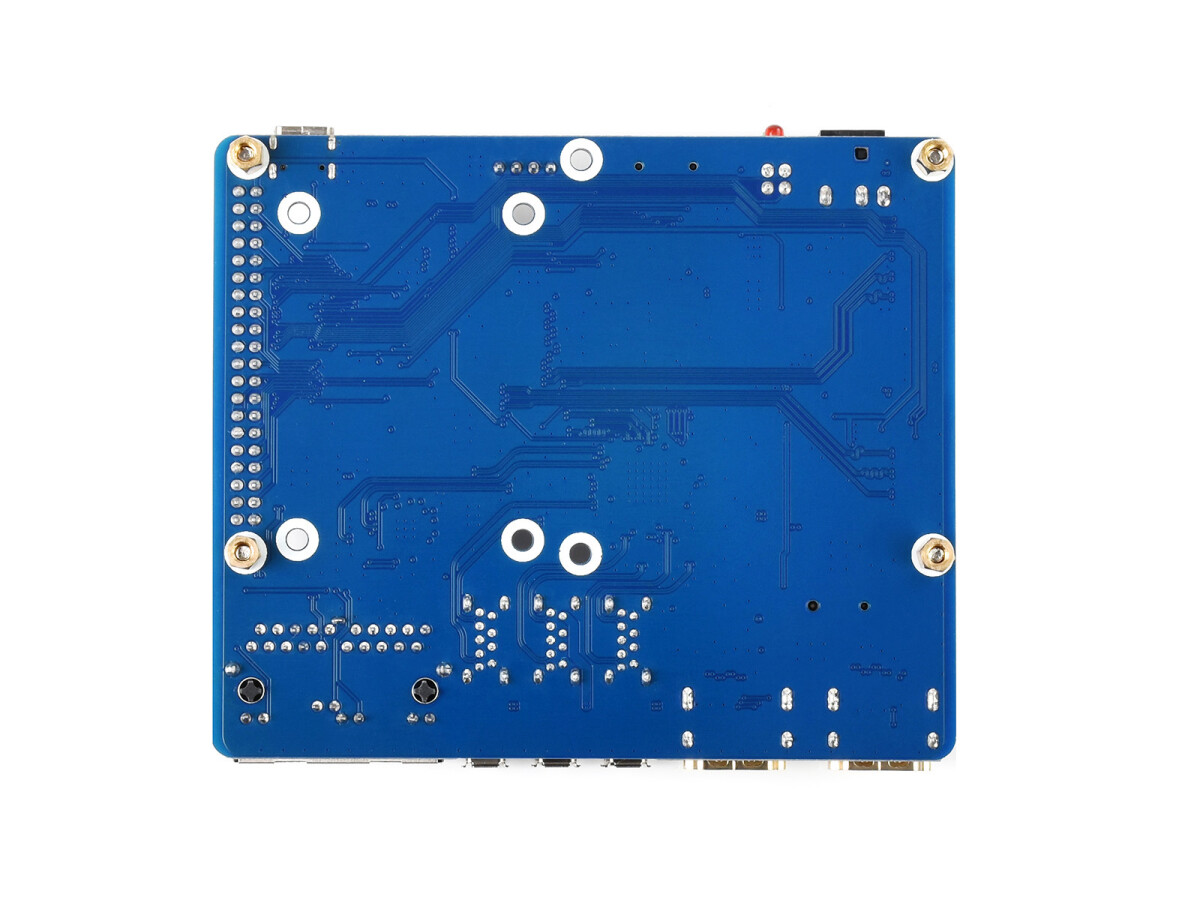

Hvad er ombord?

1. CM4-stik kompatibel med alle varianter af Compute Module 4
2. 40PIN GPIO-headertil at forbinde forskellige HAT’er
3. RJ45-Gigabit-EthernetDual-RJ45-Gigabit-Ethernet, kompatibel med 10/100/1000M. ETHERNET 0: CM4 original ETHERNET 1: USB udvidet ETH
4. USB 3.2-porte3x USB 3.2 Gen1, tilslutning af forskellige USB-enheder
5. HDMI-anslutnings2x HDMI, understøtter 4K 30fps-udgang
6. CNC2x MIPI CSI-kameraforbindelser
7. Batteridrevet 7~36V DC bredt spændingsindgang
8. To LED-indikationerrød: Tilstandsvisning for Raspberry Pi, grøn: Tilstandsvisning for Raspberry Pi
9. TF-kortstikfor at forbinde et SD-kort med forudindlæst billede (KUN Lite-varianten)
10. FAN-headertilslutning af kabler, muliggør hastighedsjustering og -måling
11. DISP0MIPI DSI Display Port
12. USB-SLAVE-anslutningtil at brænde systembilleder i Compute Module 4 eMMC-varianter
13. Batteriholder til RTCUnterstütter CR1220-knopcelle
14. Konfiguration af RTC-interrupt PI-RUN: CM4 genstartes ved RTC-afbrydning. GN-EN: CM4 slukkes ved RTC-afbrydning. D4: D4-pinen aktiveres ved RTC-afbrydning
15. IO-VREF-valg indstil logisk niveau for CM4-IO på 3,3 V eller 1,8 V
16. Valg af lüfterstrømforsyningVælg 5 V eller 12 V strøm for at drive blæseren
17. Systemfunktionel konfigurationBT_DIS: Bluetooth deaktiveret, KUN til CM4 med antennevariantWiFi_DIS: WLAN deaktiveret, KUN til CM4 med antennevariantWP_DIS: Boot-tilstandsskifte, KUN anvendes, når IKKE der startes fra eMMC eller TF-kort
18. RTC/FAN I2C-busvalgSDA0/SCL0: I2C-10 deles med CSI/DSIGPIO3/2: I2C-1 deles med 40PIN-header
19. RTL8153USB-Gigabit-Ethernet-chip
20. EMC2301 Blæserstyring, muliggør indstilling og måling af blæsertrykket
21. VL805 USB 3.0 HUB

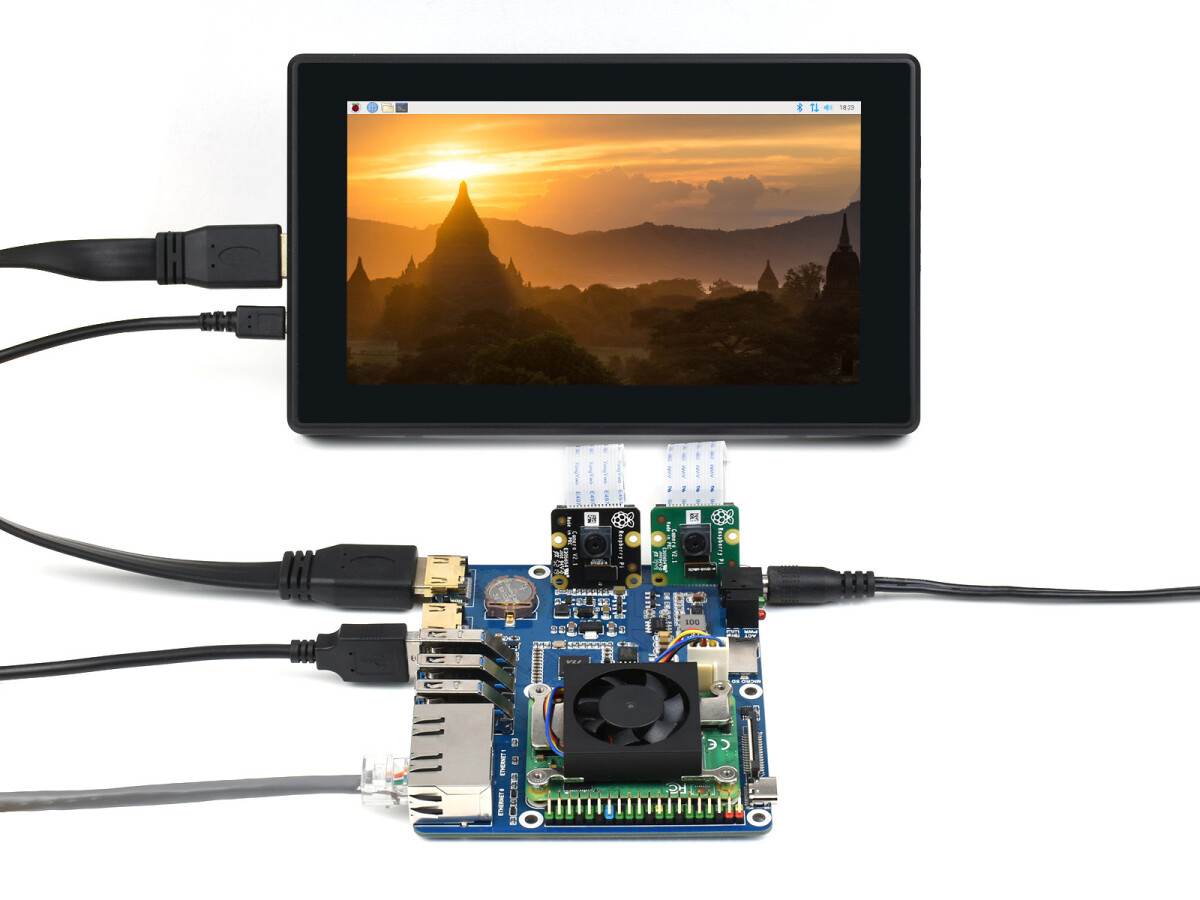

WIKI: www.waveshare.com/wiki/CM4-DUAL-ETH-BASE

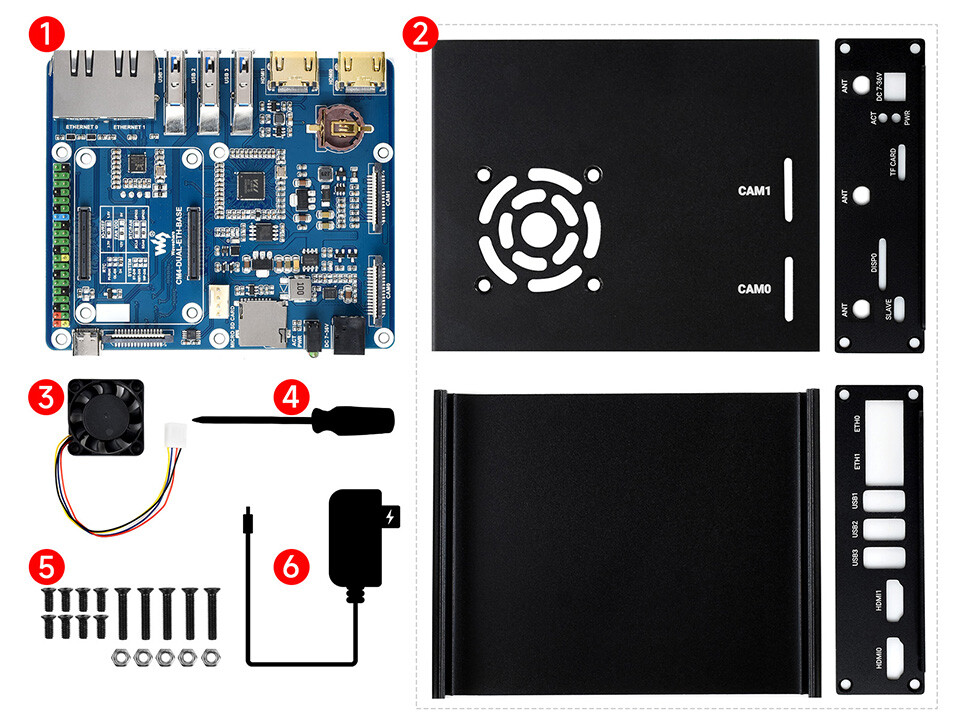

Leveringsomfang

• CM4-DUAL-ETH-BASE x1
• Metalhus (oven og nedenfor) x1
• Fan-4010-PWM-12V x1
• Skruetrækker x1
• Skruespak x1
• EU 12V 2A strømforsyning x1
