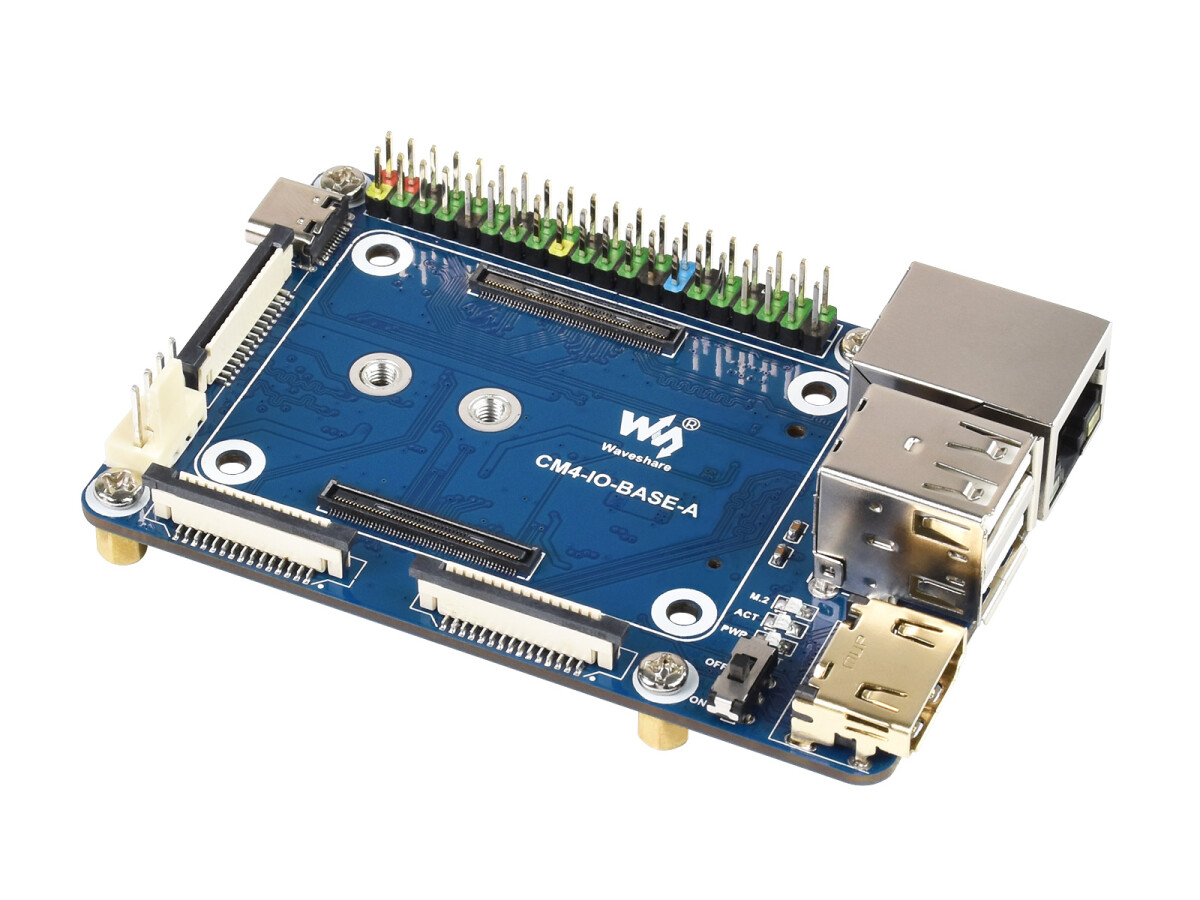

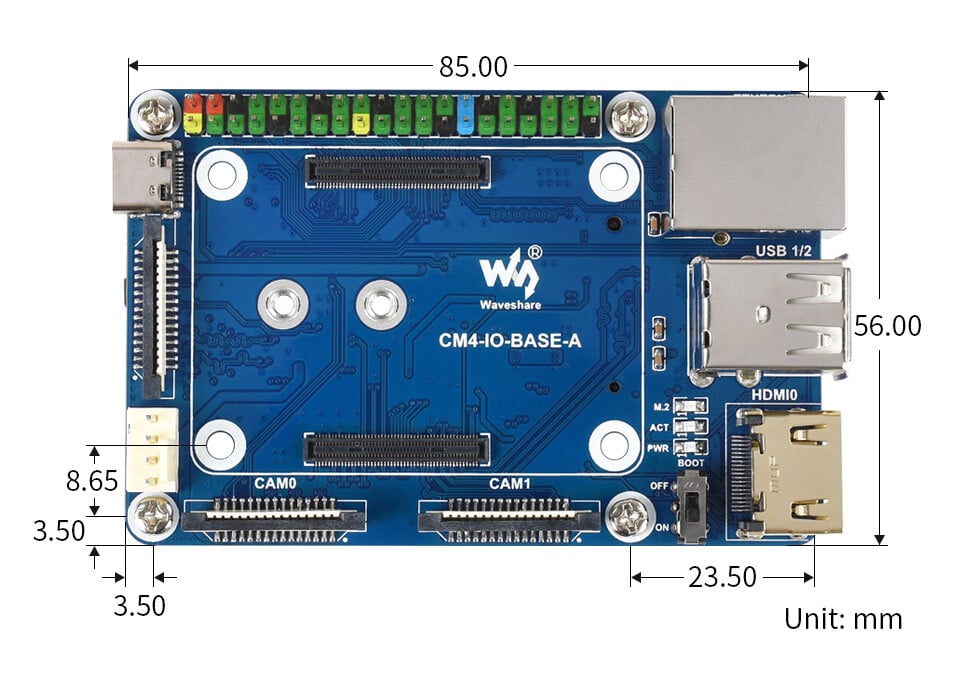

WaveShare CM4-IO-BASE-A + USB HDMI Adapter til Raspberry Pi Compute Module 4

CM4-IO-BASE-A + USB HDMI Adapter, til Raspberry Pi Compute Module 4

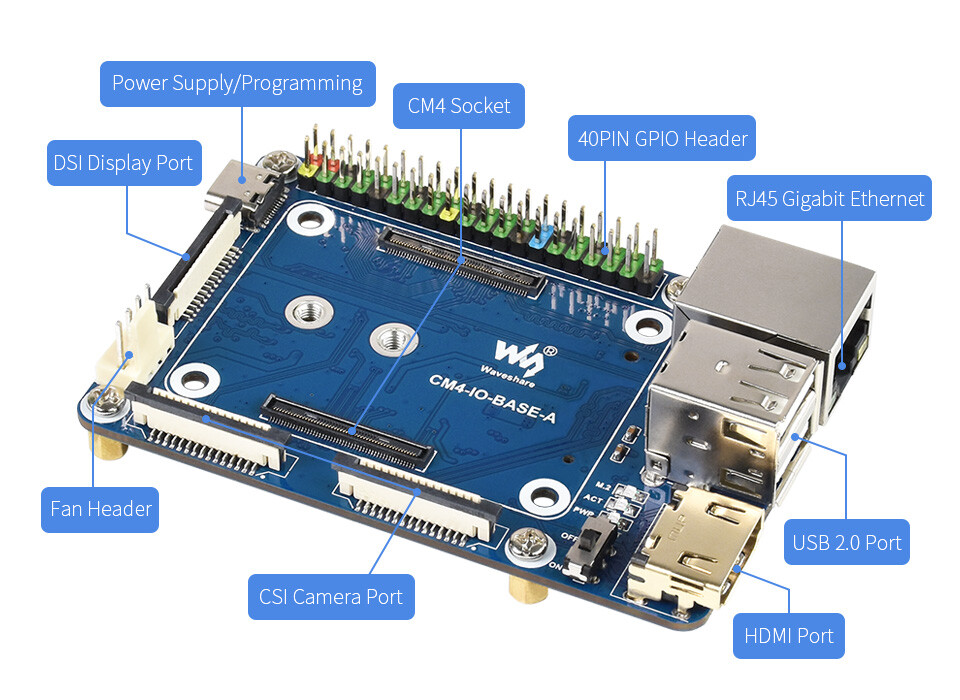

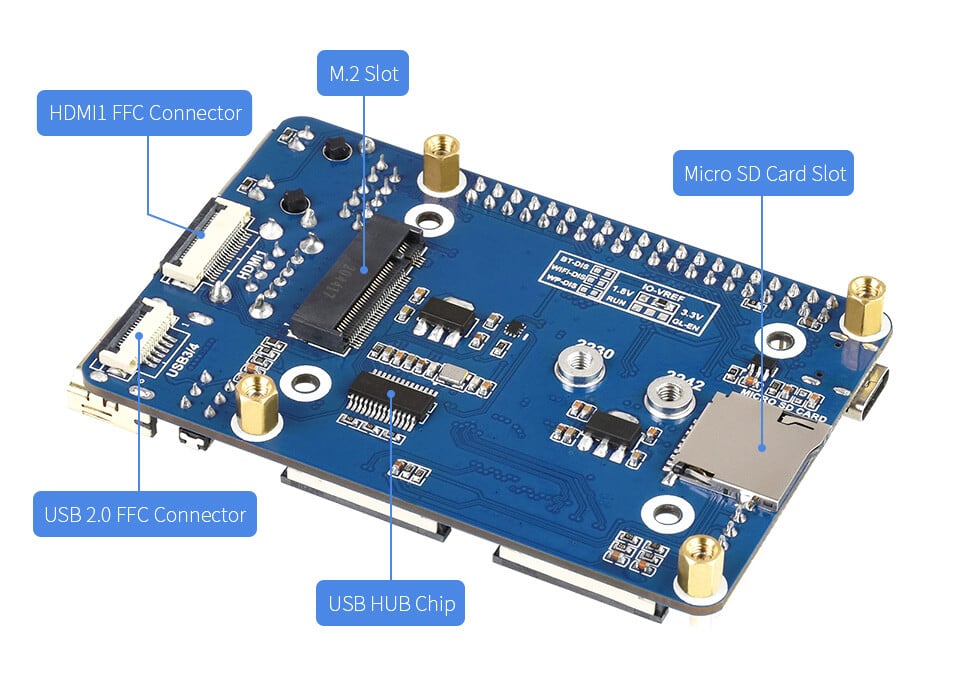

Hvad er ombord?

1. CM4-stik, kompatibelt med alle varianter af Compute Module 4
2. Strømindgang/programmering 5V/2,5A Strømforsyning, eller til at brenne eMMCs
3. DISP MIPI DSI Display-tilslutning
4. Ventilatorsteuerung, der muliggør forbindelse af ventilator og hastighedsstyring samt måling
5. CAM 2x MIPI CSI Kameraforbindelser
6. HDMI0-anschluss, HDMI0-port, unterstützt 4K 30fps-Ausgabe
7. 2x USB 2.0-porte, for tilslutning af forskellige USB-enheder
8. Gigabit Ethernet-anslutning, Gigabit Ethernet RJ45-anslutning, med støtte til 10/100/1000M netværk
9. M.2-display, der angibt, ob M.2-grænsefladen er i drift
10. Display, der den Betriebstilstand af Raspberry Pi viser
11. Strømindikator, der viser status for Raspberry Pi’s strømforsyning
12. AUSWÄHL: BOOT – CM4 bootet fra USB-C; AUS: CM4 booter fra eMMC eller Micro SD-kort
13. 40PIN-GPIO-header
14. Micro SD-kortslot til tilslutning af en Micro SD-kort med forudindlæst image (kun Lite-variant).
15. HDMI1 FFC-anslutning, HDMI1-port, understøtter 4K 30fps-udgang
16. USB 2.0 FFC-anslutning kan anslutas med en adapter
17. FE1.1S USB HUB Chip, udvider et USB-stik til 4 stik
18. M.2-slot understøtter forskellige NVME-SSDs eller kommunikationsmoduler med PCIE M.2 KEY-M-interface

WIKI: http://www.waveshare.com/wiki/CM4-IO-BASE-A

Leveringsomfang

1. CM4-IO-BASE-A x1

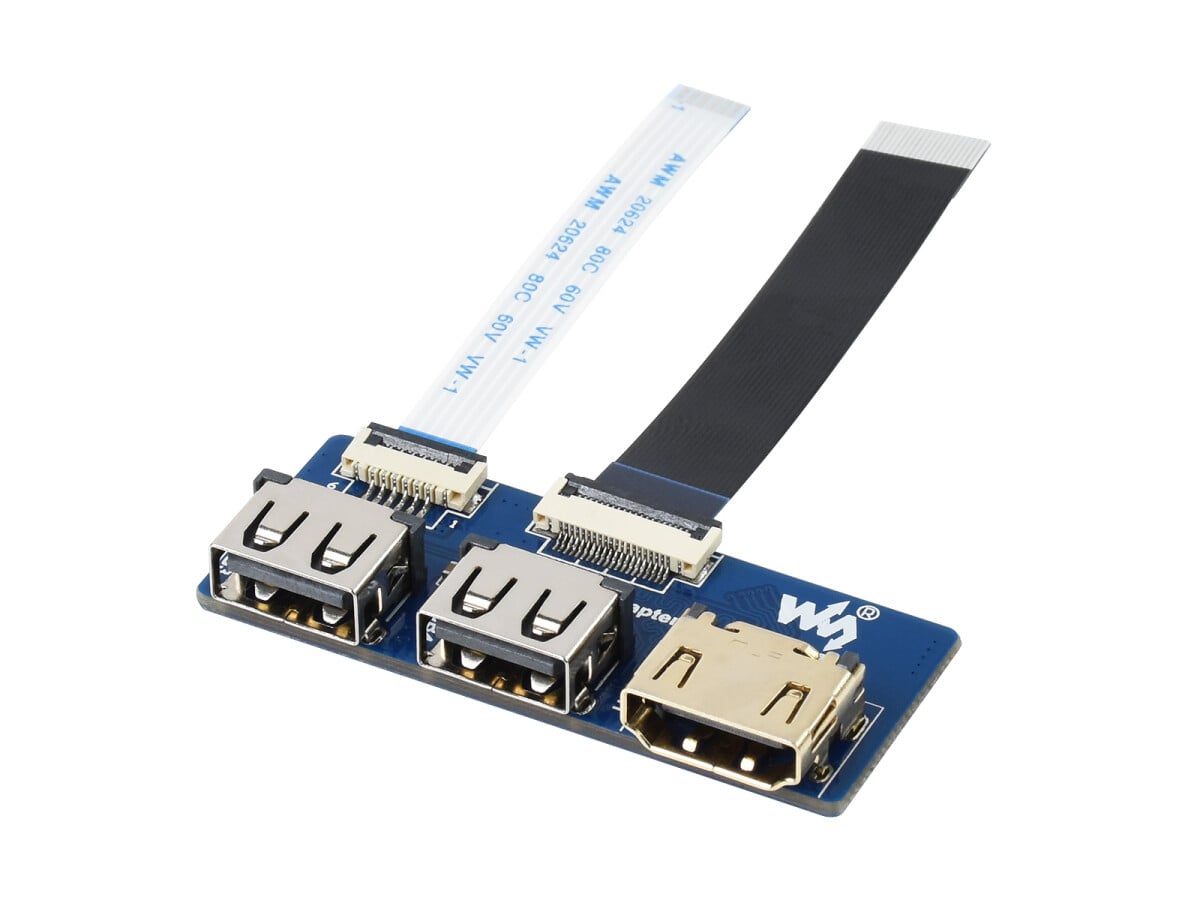

2. USB-HDMI-adapter x1
3. FFC-kabel 6P Ben 1,0 Pitch 60mm x1
4. FFC-kabel 20 stifter 0,5 mm pitch 60mm x1
5. USB-A til USB-C kabel 1m x1
6. SSD-monteringsskrue x1
