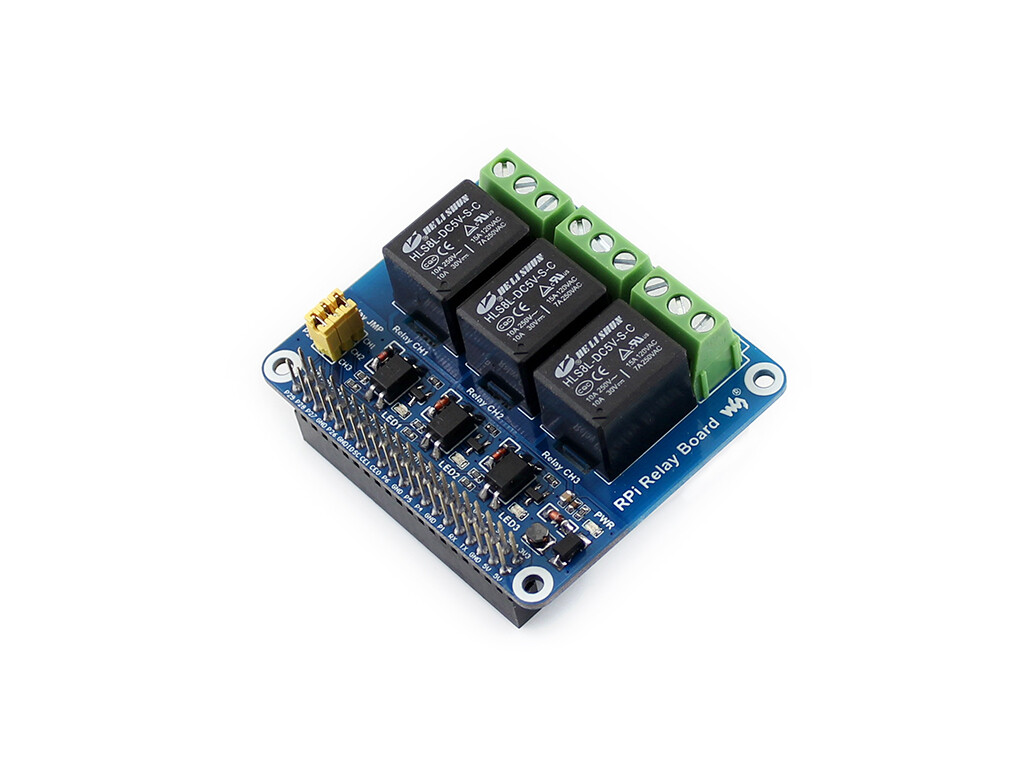

Waveshare 3-Kanal Relæmodul med LED, 5V 250VAC eller 30VDC til Raspberry Pi

Oversigt

RPi Relay Board giver dit Pi mulighed for at styre højspændings-/stærkstrømsenheder, hvilket gør almindelige husholdningsapparater intelligente.

RPi Relay Board funktioner

• Standard Raspberry Pi 40-ben GPIO-udvidelsesheader, understøtter boards fra Raspberry Pi-serien
• Højkvalitetsrelæ, belastninger op til 5A 250V AC eller 5A 30V DC
• Isolering ved fotokonduktion, forhindrer forstyrrelser fra højspændingskredsløb
• Indbyggede LED’er til at vise relæets status
• Relæstyring – Jumper, muliggør styring af relæer via brugerdefinerede pins udover de standardiserede pins
• Leveres med udviklingsressourcer, herunder eksempler i wiringPi, WebioPi, shell, python og bcm2835

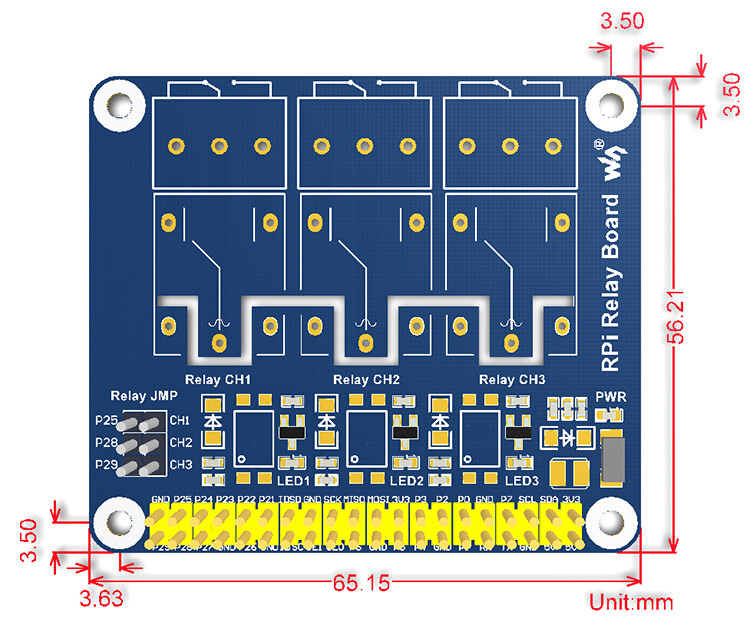

Was står på RPi Relay Board

1. Raspberry Pi GPIO-interface:tilslutning af Raspberry Pi
2. Relæ-skrueterminal: Tilslutning af målenheder
3. Relæ
4. Fotodetektorer: PC817
5. Relæindikator
   • LED lyser: Relæ NC er åbent, NO er lukket
   • LED ud: Relæ er i normalt åbent (NC) tilstand, normalt lukket (NO) er åbent
6. Strømindikator
7. Relæstyring – jumper
   • Kortslutning af breadboard: Styr relæerne som standard med de I/O’er, der bruges i eksempelkoden.
   • Aktivere hoppermekanismen: Kontroller relæerne via brugerdefinerede E/A-porte med jumperkabler

Leveringsomfang

Vægt:0,061 kg

1. RPi Relækort x 1
2. RPi-skruepakke (2 stk.) x 1
