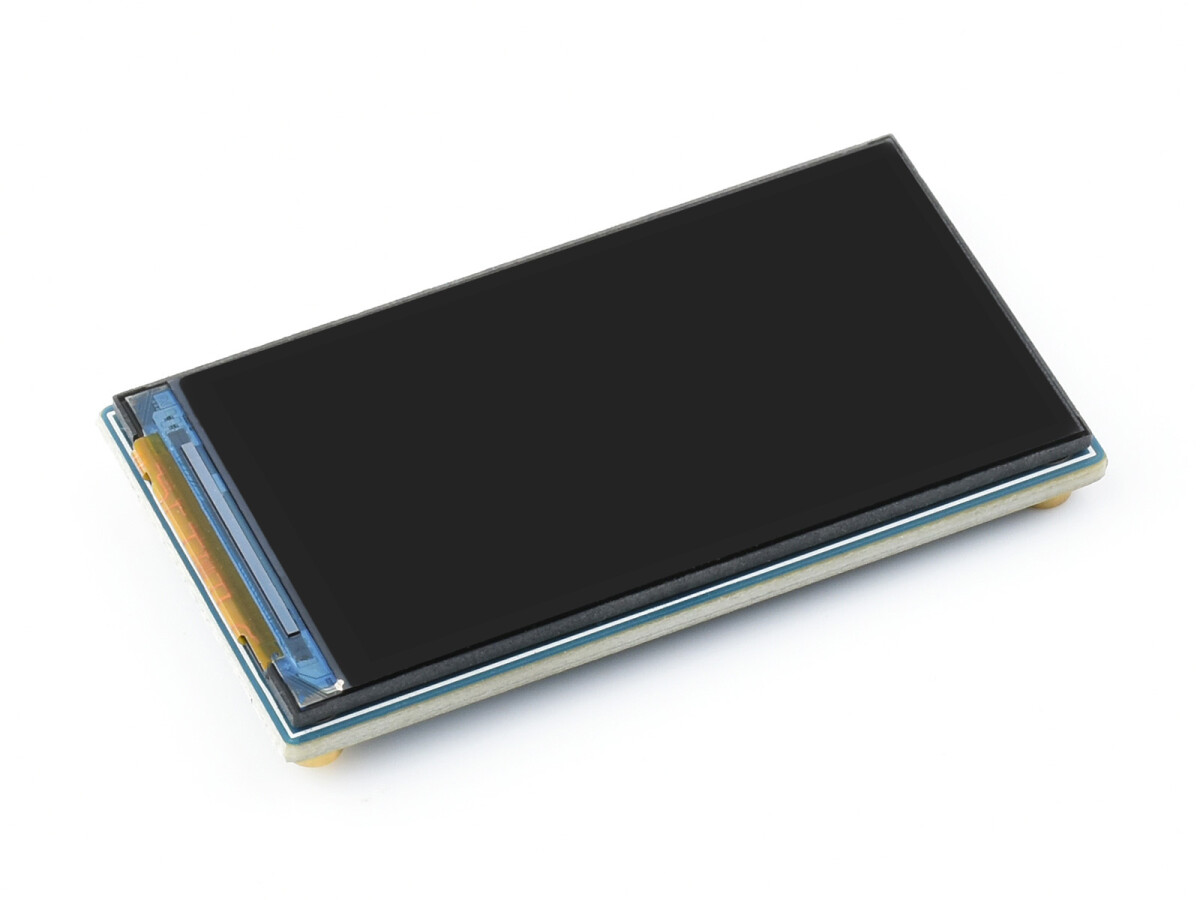

WaveShare 1,9 Zoll LCD-displaymodul 170×320 IPS 262K farver SPI-interface

1,9 Zoll LCD-displaymodul, opløsning 170 x 320, SPI-interface, IPS, 262.000 farver. Integreret ST7789V2 driverchip med SPI-interface.

• Størrelse: 1,9″
• Opløsning: 170 × 320
• Displayfarve: 262 K
• Interface: SPI
• Display: IPS
• Driver: ST7789V2
• 170×320 opløsning, 262.000 farver, tydeligt og farvefuldt displayeffekt
• SPI-interface, minimerer det nødvendige antal IO-pins, understøtter controller-boards som Raspberry Pi/Arduino/STM32

Specifikationer

• Driftsspænding: 3,3 V / 5 V
• Opløsning: 170 × 320 Pixel
• Kommunikationsinterface: 4-leder SPI

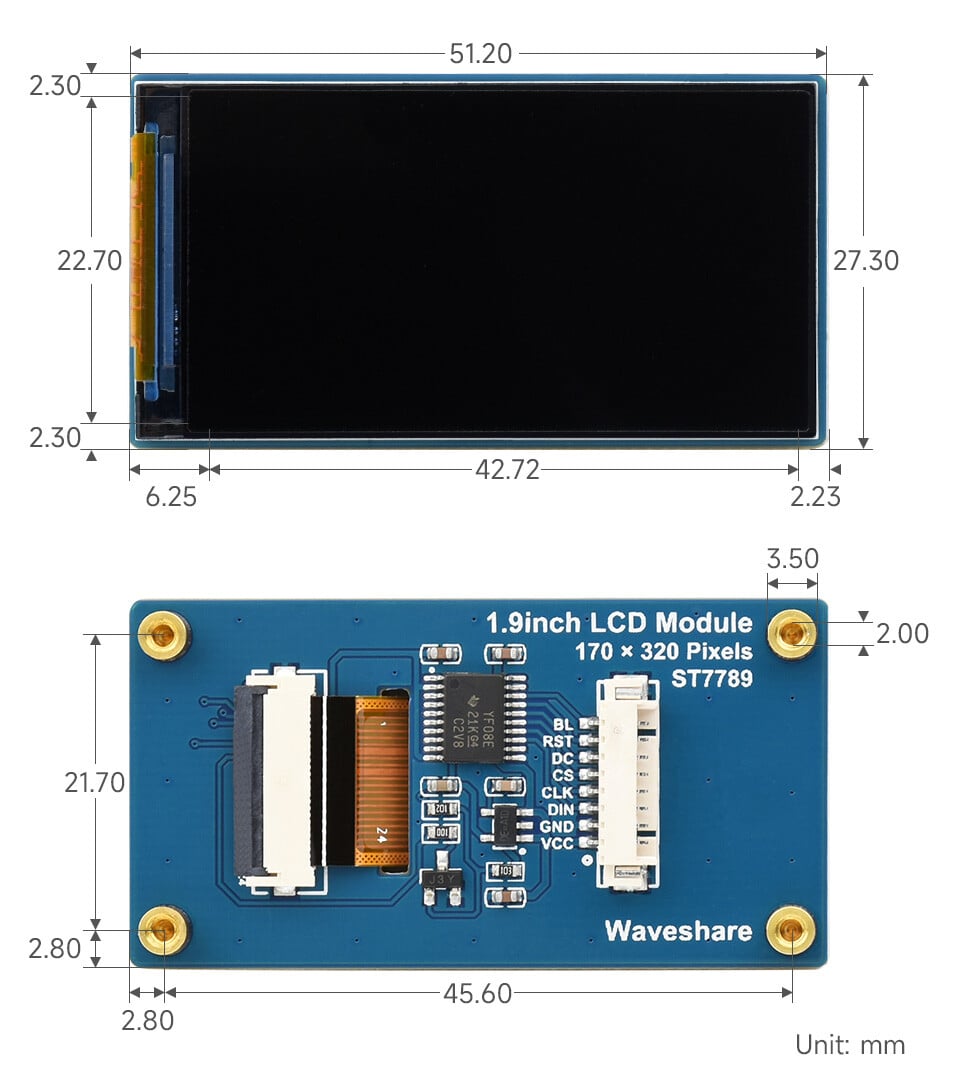

• Skærmstørrelse: 22,70 × 42,72 mm
• SKÆRM: IPS
• PIXELSTØRRELSE: 0,1335 × 0,1335 mm
• Driver: ST7789V2
• Modulstørrelse: 27,3 × 51,2 mm
• Intern strømforsyning: Kompatibel med 3,3 V/5 V strømindgang

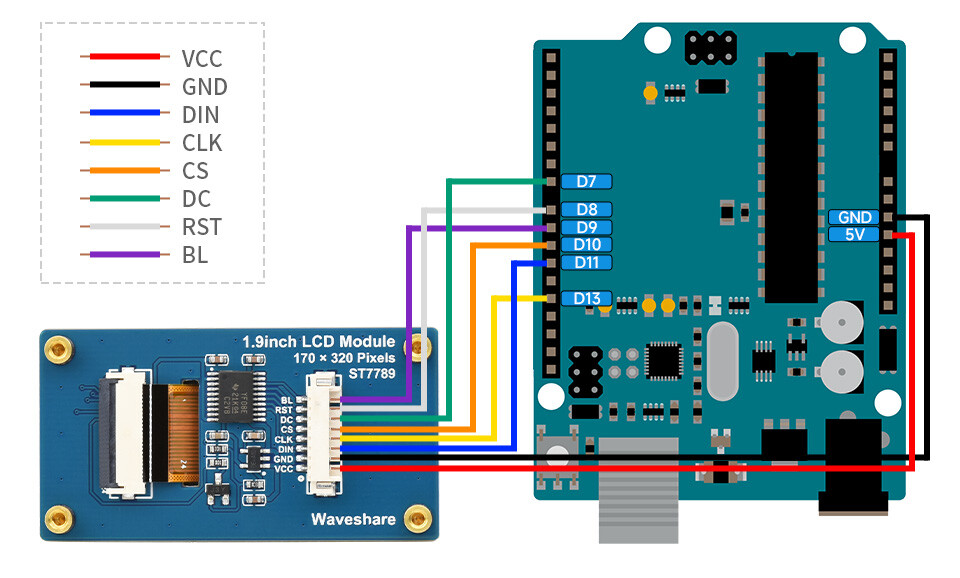

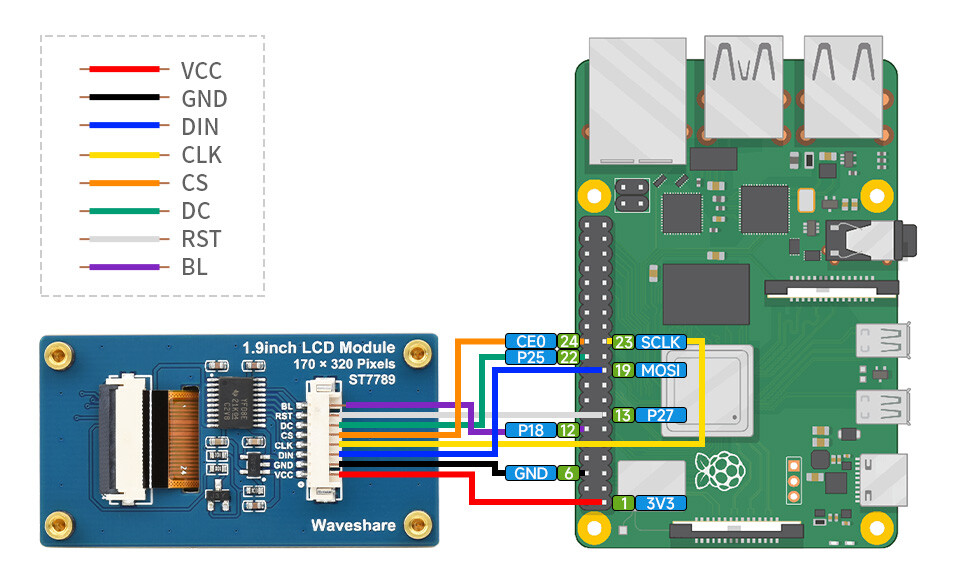

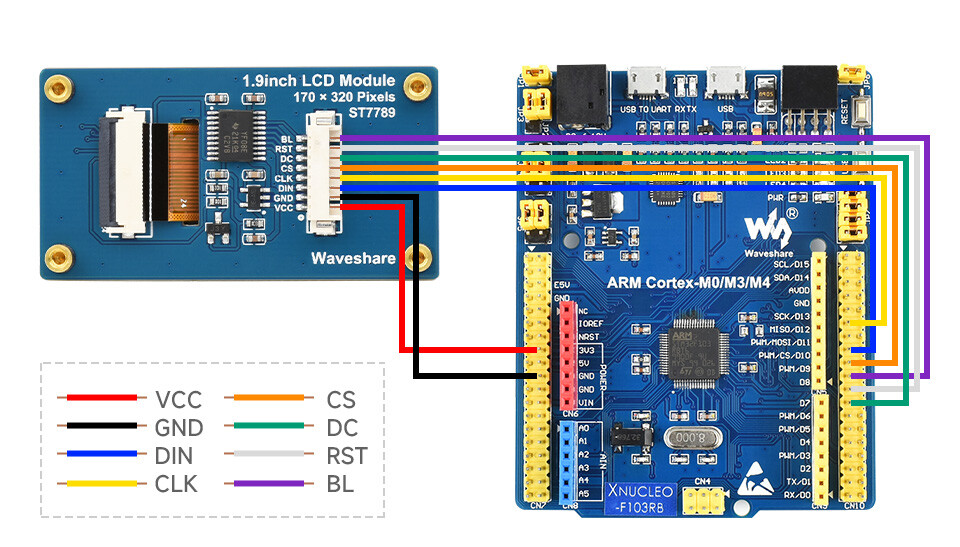

• Integreret SPI-styringsschnitt: Til brug med controller-kort som Raspberry Pi / Arduino / STM32

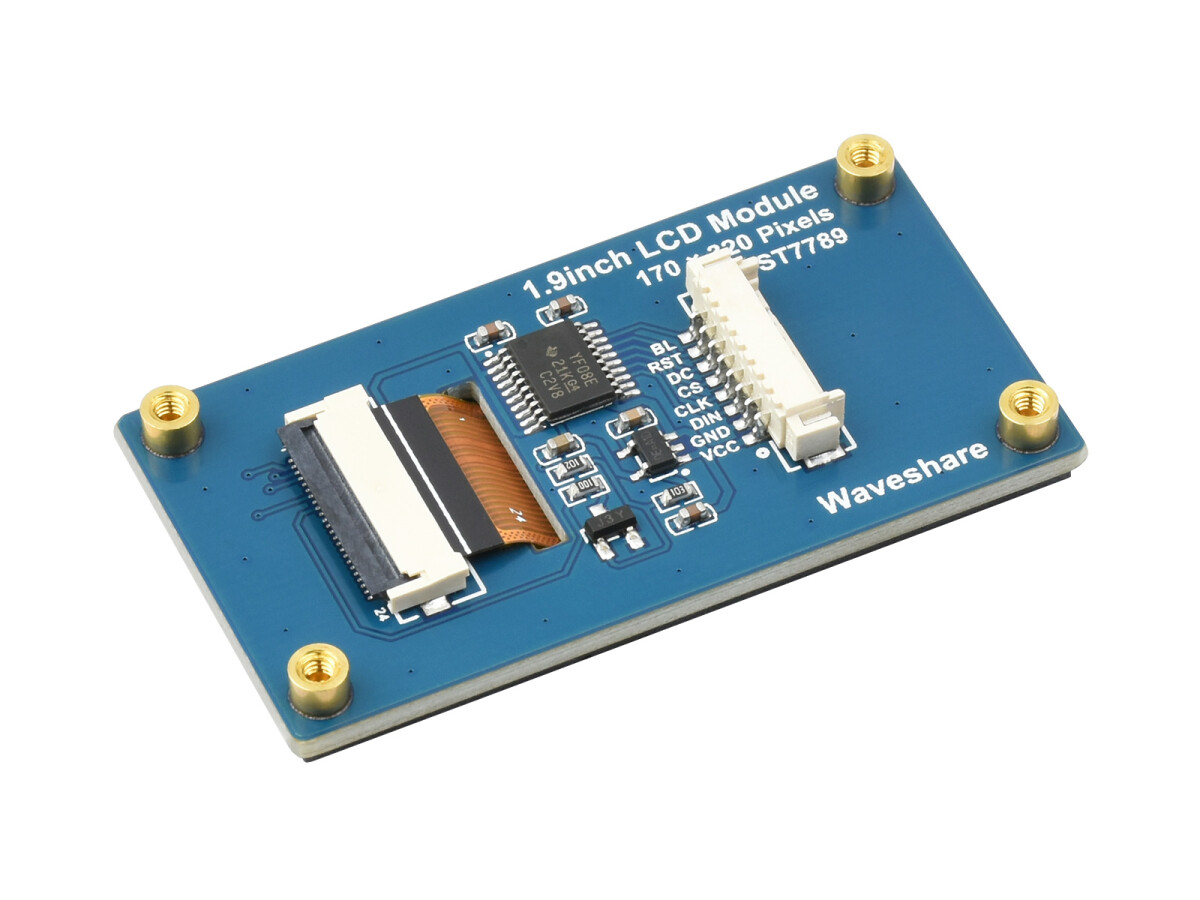

Pinlayout

• BL: Baggrundsbelysning
• RST: Tilbagefælde, lav aktiv
• DC: Data-/Befehlsauswahl (höch für Daten, niedrig für Befehle)
• CS: Chipvalg, lav aktiv
• CLK: SPI-ursingt
• DIN: SPI-datainput
• GND: Jord
• VCC: Strømforsyning (3,3 V/5 V-indgang)

Wiki: www.waveshare.com/wiki/1,9 Zoll LCD-modul

Leveringsomfang

• 1,9 Zoll LCD-modul x1
• GH1.25 20cm 8Pin kabel x1

Downloads

• WikiHersteller-Wiki
