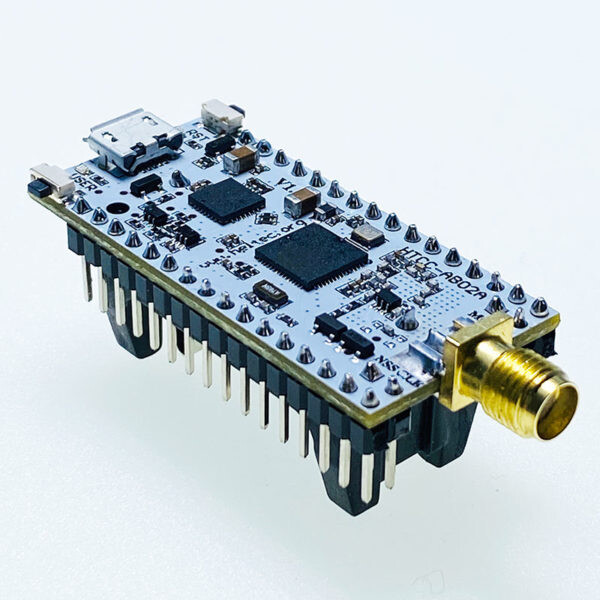

(Stopperet) Heltec CubeCell 1/2AA LoRa/LoRaWAN Node 868MHz (HTCC-AB02A)

CubeCell 1/2 AA Node Basierend auf ASR605x (ASR6501, ASR6502). Disse chips er allerede integreret i MCU’en i PSoC® 4000-serien (ARM® Cortex® M0+ Core) og SX1262. Vi har foretaget meget migration og udvikling for at gøre det perfekt Arduino-Compatible®, samt for at sikre, at LoRaWAN-protokollen fungerer stabilt, og den integrerede 1/2 AA-batteriholder gør det muligt for brugerne nemt at bruge en batteri.

Vigtigste funktioner

• Fremragende kompatibilitet med Arduino!
• CE- og FCC-certificering
• Baseret på ASR605x (ASR6501, ASR6502) er disse chips allerede integreret i MCU’en i PSoC® 4000-serien (ARM® Cortex® M0+ kerne) og SX1262.
• LoRaWAN 1.0.2-kompatibilitet
• Ultra-Lavt Strømforbrug, 3,5 µA i dvale
• Gehäuse für 1/2 AA-Batterie, verwenden Sie eine 1/2 AA-Lithium-Chlorosulfat-Batterie (diese batteri kan ikke oplades, men det integrerede automatiske skift mellem USB- og batteristrøm gør det muligt at tilslutte via USB, når batteriet er monteret)
• God impedansjustering og stor kommunikationsafstand.
• Micro-USB-interface med fuld ESD-beskyttelse, kortslutningsbeskyttelse, HF-afskærmning og andre beskyttelsesforanstaltninger.
• Integreret CP2102 USB-til-serielport chip, praktisk til at downloade programmer og udskrive debuginformation.

Specifikationer

• Master-Chip ASR6502 (48 MHz ARM® Cortex® M0+ MCU)
• LoRa-chippen SX1262
• Frekvens 863~928MHz
• Maks. Sendeeffekt 22 ± 1dBm
• Maks. modtagelsesfølsomhed -135 dBm
• Hardware-ressourcer
  • UART x 2
  • SPI x 2 I2C x 2
  • SWD x 1
  • 12-bit ADC-indgang x 3
  • 8-kanals DMA-motor
  • GPIO x 16
• Lagring
  • 128 KB FLASH
  • 16 KB SRAM
• Strømforbrug i dyb søvn: 3,5 µA
• DriftsTemperatur -20 ~ 70
• Mål: 56,6 x 24 x 21,5 mm

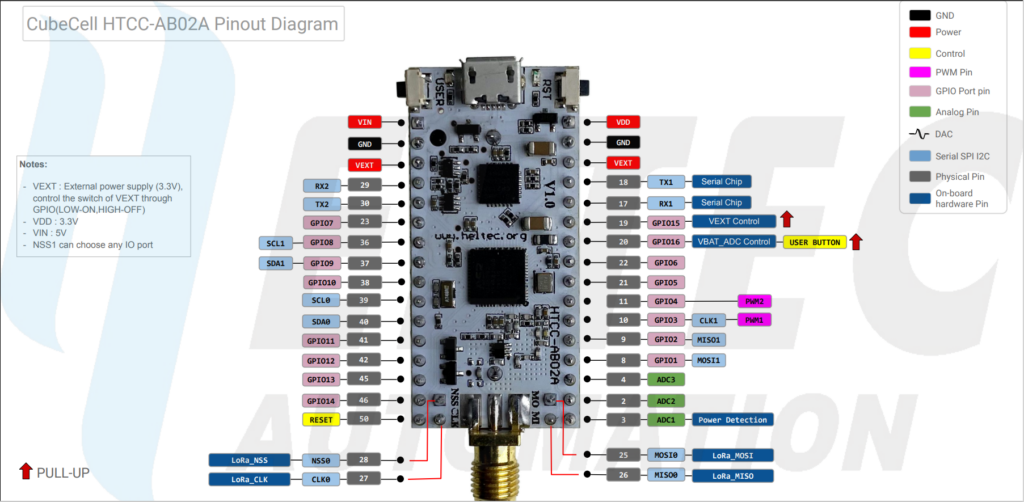

• Interface
  • Micro USB x 1
  • LoRa-antenneinterface (SMA) x 1
  • 16 x 2,54 Pin x 2 + 2 x 2,54 Pin x 2
• Batteri 1/2AA Lithium
• USB-til-seriel chip CP2102

Pakkeliste

• CubeCell AB02A 1/2AA-knop x1 Klæbestavantenne x1 1,25×2 Batteriforsyning x1
