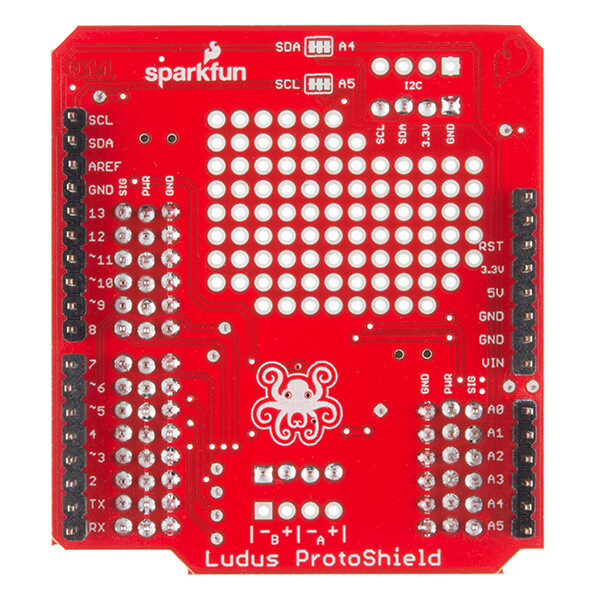

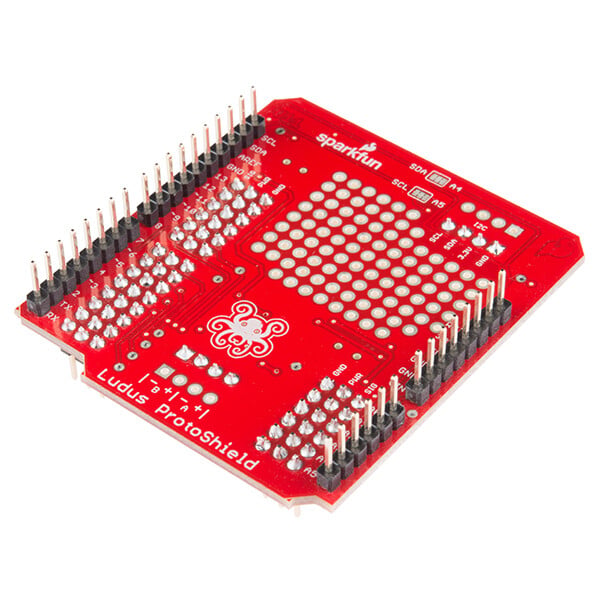

(Stopper) SparkFun Ludus Protoshield

SparkFun Ludus Protoshield er et Arduino-kompatibelt shield, der er er designet til at gøre det så hurtigt og nemt som muligt at forbinde motorer og sensorer til dit Arduino-baserede udviklingskort. Hvert Ludus-shield er udstyret med et lille prototypingområde, så du hurtigt kan integrere dine Arduino-projekter uden brug af et separat breadboard. Bare monter det, du har brug for i prototypingområdet, fastgør shieldet til dit Arduino, og du er klar til at komme i gang på få minutter. SparkFun Ludus Protoshield er udviklet af vores uddannelsesafdeling for at give alle interesserede mulighed for at opleve dynamikken ved motorstyring gennem Arduino IDE, og det er blevet døbt efter dets egen mascotte.

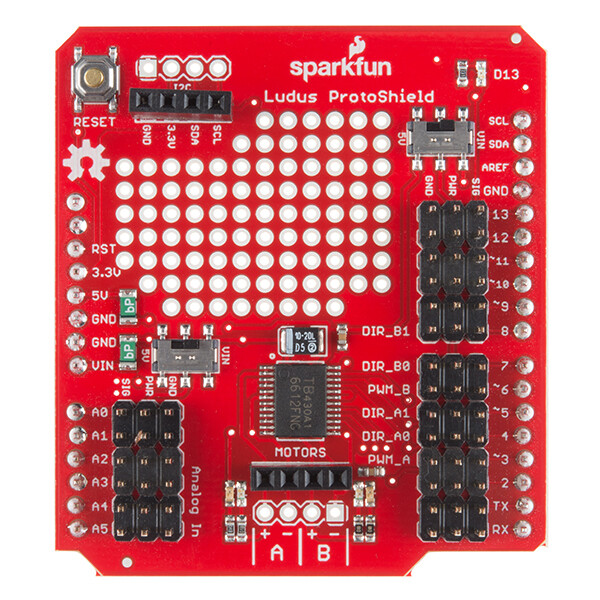

Hjertet i Ludus ProtoShield er en H-Bridge Motor Driver. Dette gør det muligt for ProtoShield at drive to DC-motorer samtidigt i begge retninger og elektronisk bremse. TB6612FNG H-Bridge Driver er designet til op til 1,2A pr. kanal ved 13V, hvilket betyder, at den kan drive en række hobby motorer med forskellige effekter. Dette Ludus-kort har ud over GPIO-pins også PWR- og GND-spor. Dette hjælper ikke kun med at undgå de sædvanlige ulemper, hvis PWR- og GND-pinsne løber tør, men da pinsene er placeret med PWR i midten, er det nemt at tilslutte servomotorer! PWR-sporet kan endda skiftes mellem 5V (fra Arduino’s strømforsyning) og Vin med de integrerede skiftere. Disse egenskaber gør SparkFun Ludus Protoshield ideelt til små robotter i rover-stil.

Tekniske specifikationer:

• TB6612FNG H-bro driver
• Prototyping-område
• I2C-header
• Arduino R3 Layout
