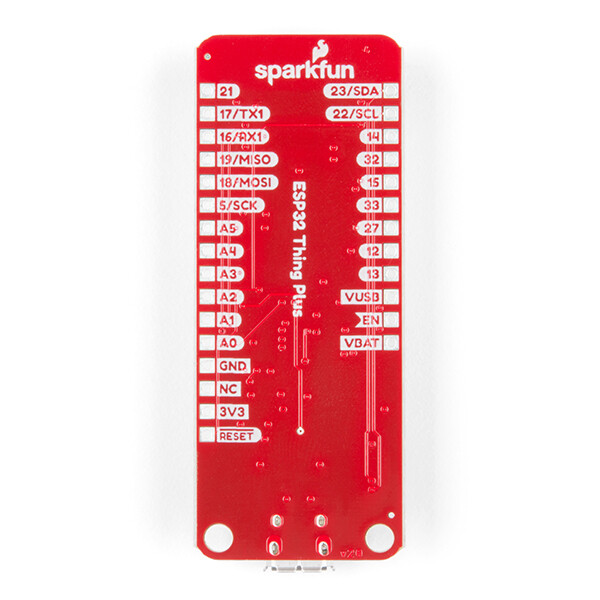

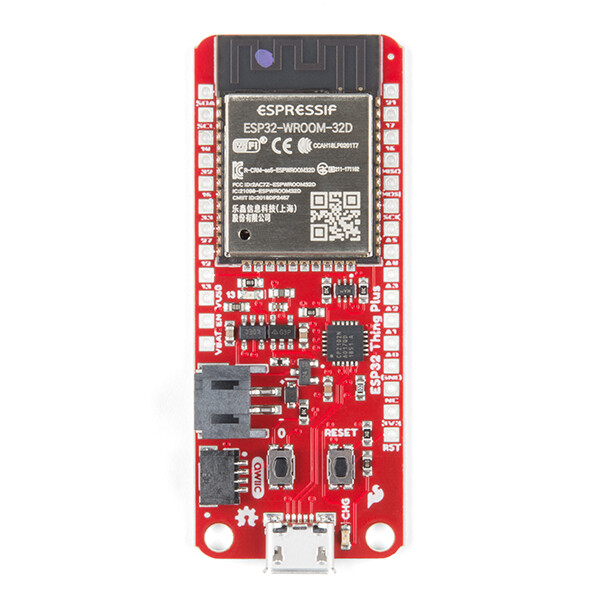

SparkFun Thing Plus – ESP32 WROOM

SparkFun ESP32 Thing Plus er det næste skridt for at komme i gang med Espressifs IoT-ideer og samtidig nyde alle fordelene ved det originale ESP32 Thing. Espressifs ESP32 WROOM er et kraftfuldt WiFi- og Bluetooth-MCU-modul, der er designet til en lang række applikationer. Hjertet i dette modul er ESP32-D0WDQ6-chippen, som er både skalerbar og adaptiv. For at gøre Thing Plus endnu nemmere at bruge har vi flyttet nogle pins for at gøre printpladen lettere, og den bruger vores praktiske Qwiic Connect System, hvilket betyder, at der ikke er behov for lodning eller afskærmning for at forbinde den med resten af dit system!

Warum hedt vi det? Vi kalder det kærligt “det”, fordi det er det perfekte grundlag for dit Internet of Things. “Det” gør alt, fra at tænde en LED til at poste data med den platform, du har valgt, og kan programmeres ligesom enhver mikrocontroller. Du kan endda programmere “det” ved hjælp af Arduino IDE ved at installere den opdaterede ESP32 Arduino Core.

ESP32 Thing plus inkluderer en række periferienheder, herunder kapacitive berøringssensorer, hall-sensorer, SD-kort interface, Ethernet, høj hastigheds SPI, UART, I2S og I2C. Takket være det integrerede ESP32 WROOM-modul har SparkFun Thing Plus 16 MB Flash-hukommelse, 520 kB intern SRAM, en integreret 802.11 BGN-WiFi transceiver og Dual-Mode Bluetooth funktionalitet samt et JST-stik til tilslutning af en LiPo-batteri.

SparkFun Qwiic Connect-systemet er et økosystem af I2C-sensorer, aktuatorer, skærme og kabler, der gør prototyping hurtigere og mindre fejlbehæftet. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1 mm-raster. Dette reducerer pladsbehovet på printkortet, og da forbindelserne er polariserede, kan du ikke tilslutte dem forkert.

Egenskaber:

• Xtensa® Dual-Core 32-Bit LX6-mikroprocessor
• Op til 240 MHz klokfrekvens
• 16 MB Flash-Speicher
• 520 kB intern SRAM
• Integreret 802.11 BGN-WiFi-transceiver
• Integreret Dual-Mode-Bluetooth (klassisk og BLE)
• Driftsområde: 2,3 bis 3,6 V
• 21 GPIO
• 8-Elektrode kapacitiv berøringssensor
• Hardwareaccelererad kryptering (AES, SHA2, ECC, RSA-4096)
• 2,5 µA strøm i dvale

Downloads

• Schematic
• Hookup GuideAnleitung
