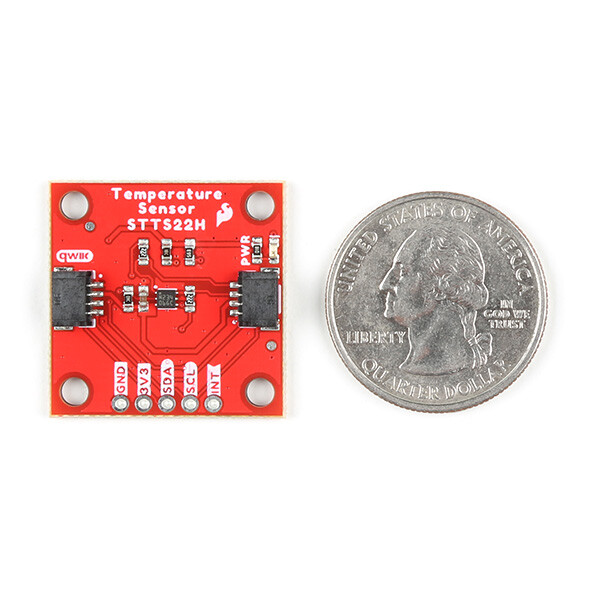

SparkFun Temperatursensor STTS22H Breakout Board Qwiic

Der SparkFun STTS22H Temperaturfølende sensorr er et Qwiic-kompatibelt breakout-board, der baserer på den ekstrem energieeffektive og præcise digitale temperatursensor fra ST Microelectronics og er placeret i vores standard Qwiic-format. Takket være sin fabrikskalibrering giver STTS22H en højtydende nøjagtighed over hele driftsområdet og opnår op til ±0,5 °C uden yderligere kalibrering på applikationsniveau.

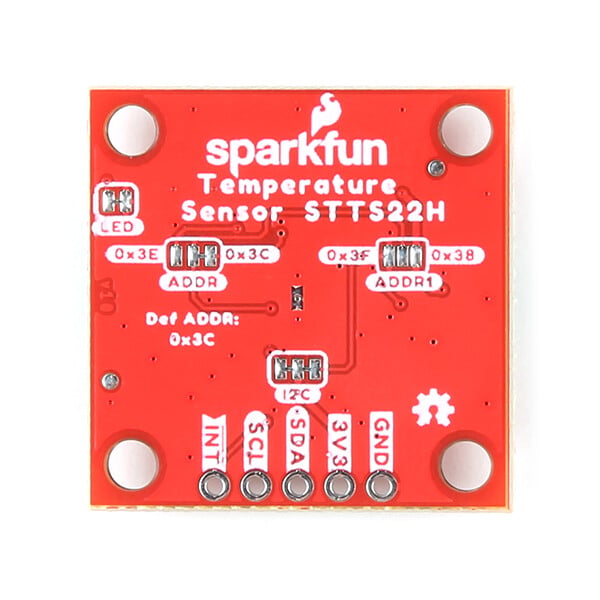

Sensorstrømsmodusen er brugerkonfigurerbar og giver mulighed for at vælge mellem forskellige ODR’er (op til 1 Hz) eller One-Shot-tilstanden for at spare strøm. I One-Shot-tilstanden falder sensorens strømforbrug til 1,75 µA. Periferieadresser er også brugerkonfigurerbare og giver mulighed for at angive op til fire forskellige adresser ved hjælp af jumper på bagsiden af breakout-kortet. Derudover er der en interrupt-pin, der kan bruges til at signalere applikationen, når den valgte øvre eller nedre grænseværdi er overskredet.

Det er nemt at tilslutte, da breakout-kortet bruger Qwiic Connect-systemet. Breakout-kortet har indbyggede 2,2kΩ pull-up modstande til I2C-kommunikation. Hvis du vil tilslutte flere I2C-enheder til den samme bus, kan du muligvis have brug for at deaktivere disse modstande.

Egenskaber:

• Bruger I2C-grænsefladen (kompatibel med Qwiic)
• Fire udvalgte adresser: 0x3C (Standard), 0x3E, 0x38, 0x3F
• Driftstemperatur: -40°C til +125°C
• Temperaturpræcision (maks.): ± 0,5 °C (-10 °C til +60 °C)
• Driftsspænding: 1,5 V til 3,6 V. Typisk 3,3 V ved brug af Qwiic-kablet.
• Ekstremt lav ultralydsstyrke: 1,75 µA i one-shot-tilstand
• Programmierbare Schwellenwerte med interrupt-pin
• Programmerbare driftsformer: Freerun, One-Shot og Low-ODR
• Sporbarhed iht. NIST
