SparkFun Mini Spectral UV-sensor AS7331 Qwiic til Arduino

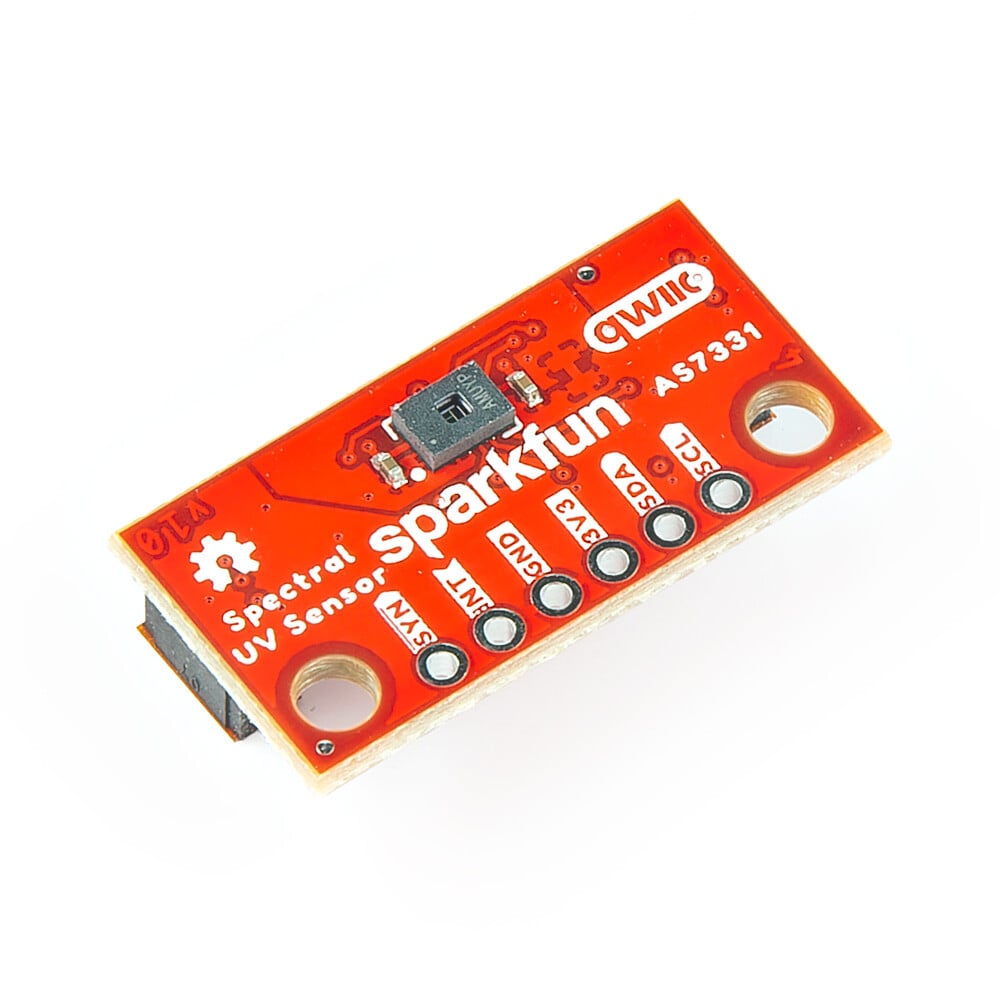

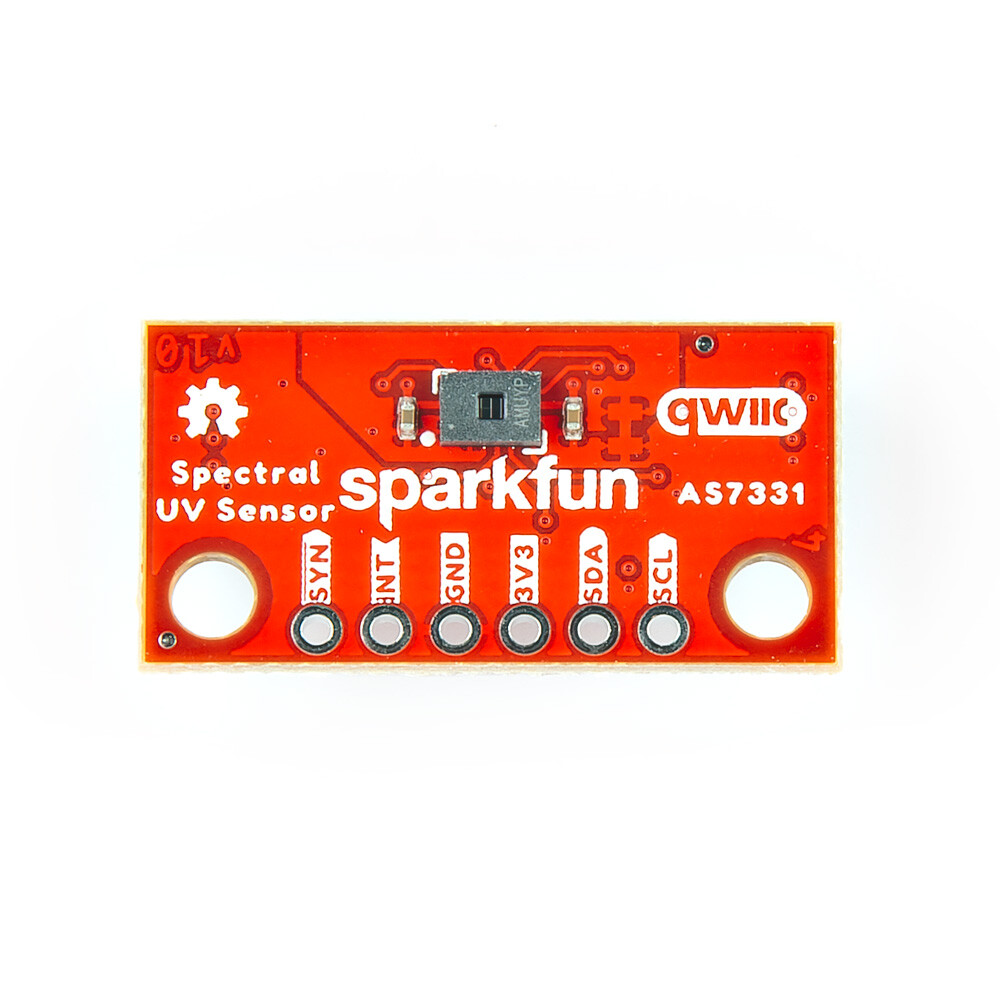

Denne SparkFun Qwiic Mini Spektral-UV-sensor Har AS7331 UV-sensor fra ams OSRAM©. Den måler UV-stråling på tre kanaler: UVA (320–400 nm), UVB (280–320 nm) og UVC (200–280 nm) med høj følsomhed og nøjagtighed. De tre kanaler i AS7331 har hver især individuelle fotodioder med indbyggede interferensfiltre. Dette mini-breakout-kort er kun 0,5 tommer til 1 tomme stort og har tre driftsmodi: enkeltmåling (CMD), kontinuerlig måling (CONT), SYNchronisierter Start (SYNS) og SYNchronisierter Start & Ende (SYND), med automatisk sluksekvens mellem målingerne for lavt strømforbrug i alle tre tilstande.

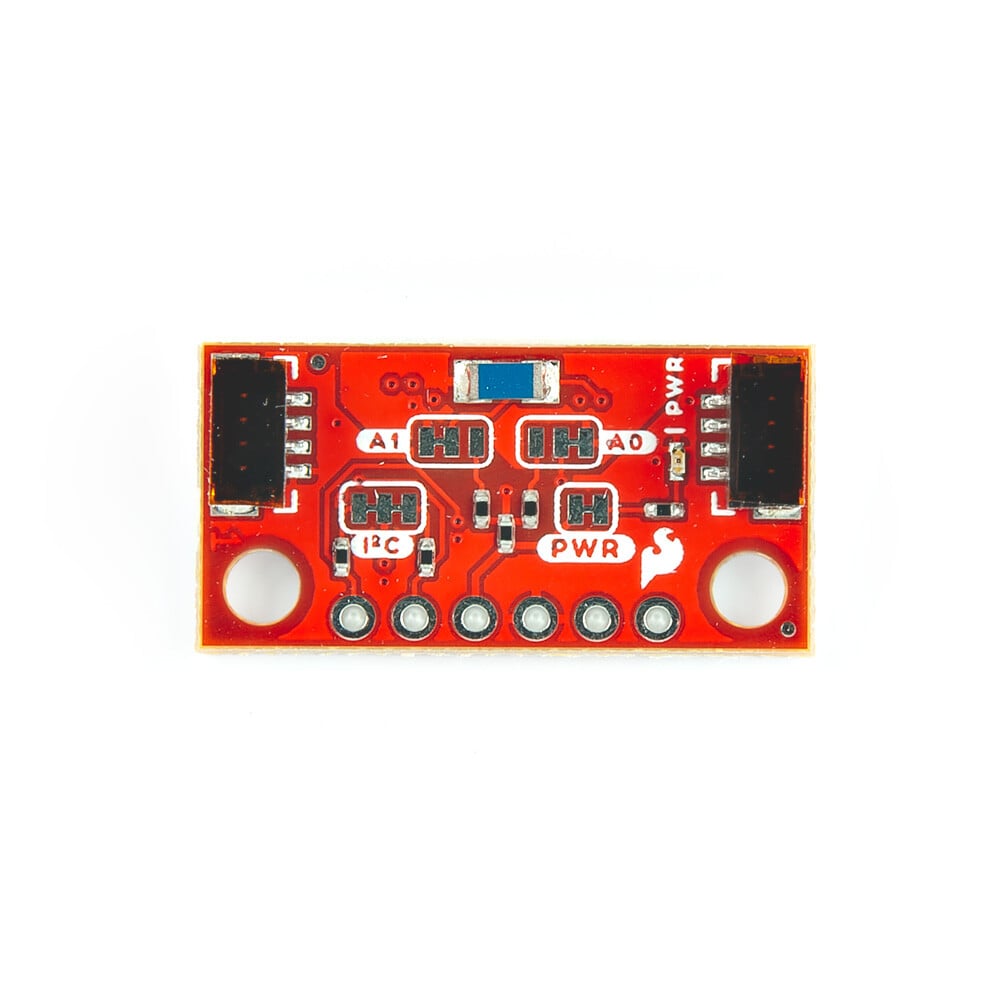

AS7331 kommuniserer via I2C, derfor leder dette Mini-Breakout naturligvis I2C-bus-pinnene (3,3 V, GND, SDA og SCL) til en Qwiic-forbindelse for loddefri montering, men leder dem også til en gennemgang med et hul på 0,1 tommer -header på undersiden af printpladen, så brugerne kan foretage en lodning. Denne header indeholder også sensorens interrupt- og synspinde. AS7331 har fire I2C-adresser (standard: 0x74), som justeres ved at ændre loddeforbindelserne A1 og A0 på bagsiden af printpladen.

Vi har en Arduino-Bibliotek skrevet for at lette hurtig opsætning af AS7331 og modtagelse af UV-strålingsdata fra sensoren. Download det via værktøjet Arduino Library Manager ved at søge efter „SparkFun AS7331“Søg efter det, eller download det fra GitHub-repositoryet, som er linket på fanen “Dokumenter”.

Funktioner:

• Driftsspænding: 2,7 V–3,6 V
• Nuværende forbrug:
  • Aktiv måling: 1,42 mA (typ.)
  • Vægtmodus: 970 µA
  • Strømspar-tilstand: 1µA
• Tre UV-kanaler: UVA, UVB og UVC
  • Med hver egen fotodiode
• Fire driftsformer:
  • Enkel måling
  • Kontinuerlig måling
  • Synkroniseret startmåling
  • Måling af start/stop
• Høj dynamisk område: Op til 3,43E+10 (opløsning ganget med forstærkningsområde)
• 2x Qwiic-porte
• Fire justerbare I2C-adresser
  • Forbindes via A0 & A1-stifter
  • 0x74 (Standard), 0x75, 0x76 og 0x77

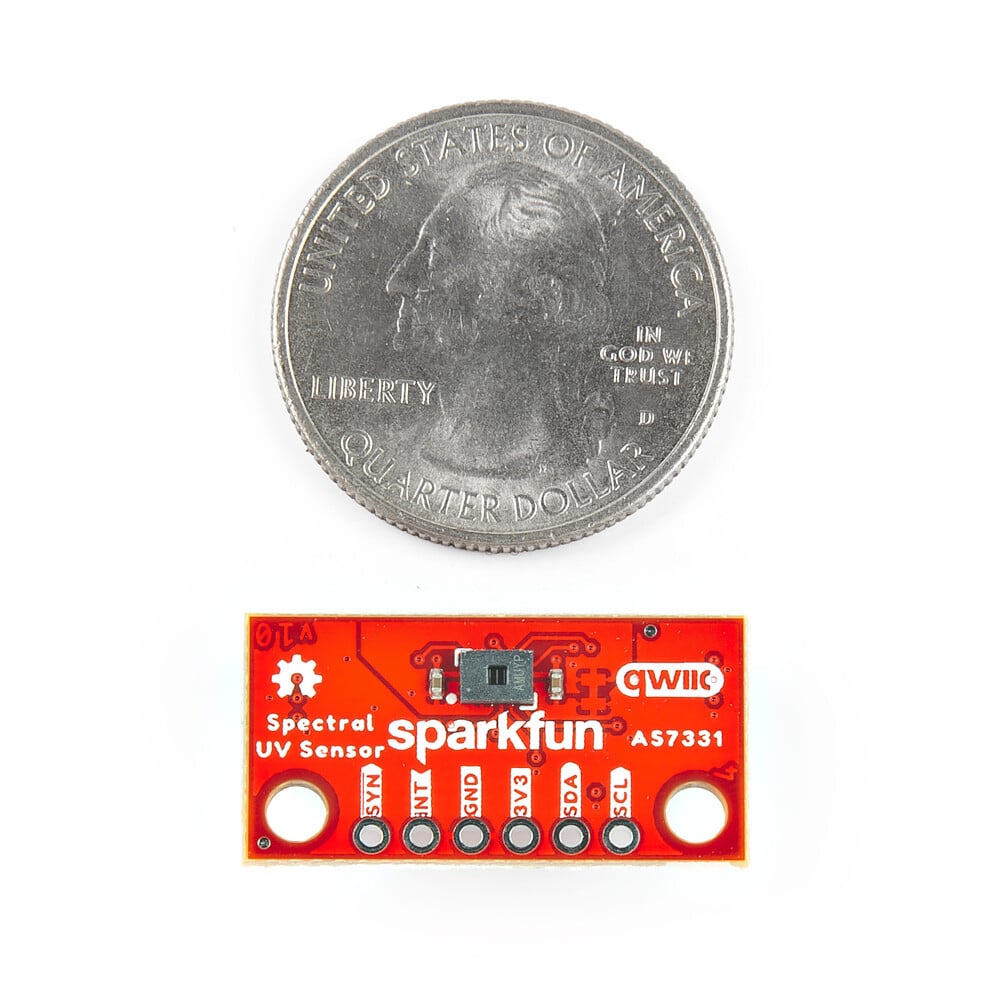

• Qwiic Mini-grundareal: 2,54 cm x 1,27 cm.
