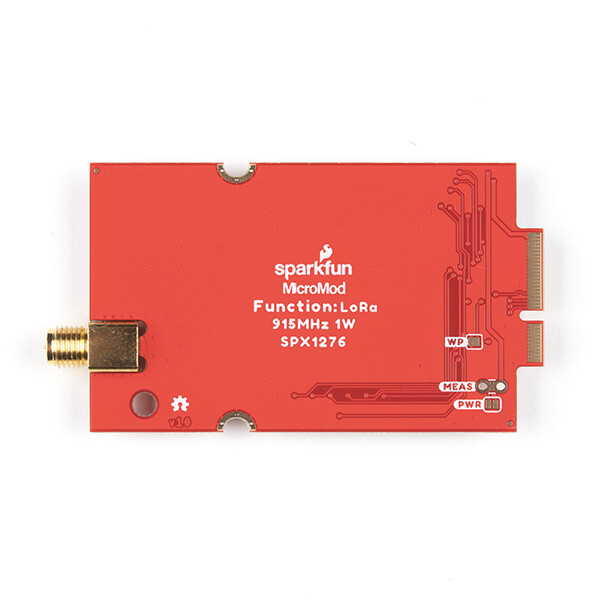

SparkFun MicroMod LoRa Funktion Board LoRaWAN 915M30S

Det SparkFun MicroMod LoRa funktionskort tilbyder LoRA og LoRaWANFunktioner for dit MicroMod-Projekt. Det er beregnet til brug i forbindelse med et MicroMod Processor-kort og en MicroMod Hovedkort vorbestemt, at den elektriske forbindelse mellem en processorplade og det/de funktionelle bundkort(er) leveres.

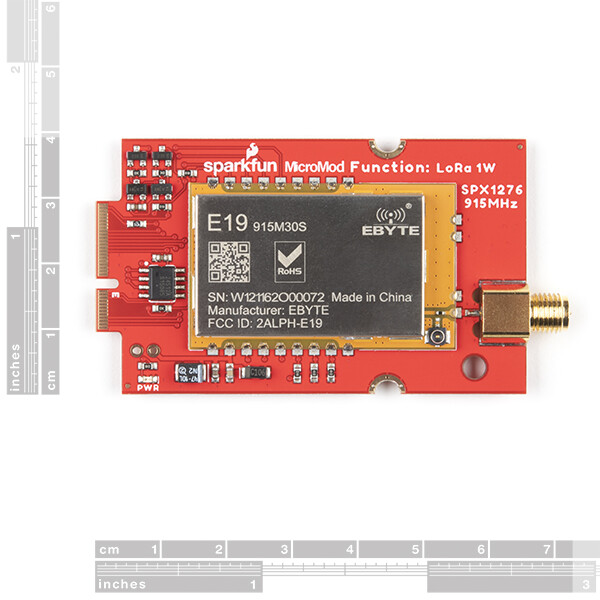

LoRa Function Board bruger LoRa-modulet 915M30S fra EBYTE, en 1W (30dBm) transceiver, der er baseret på SX1276 fra Semtech. Der er en robust RP-SMA-forbindelse til vægmontering til store LoRa-antenner (915 MHz); med modifikation er også en U.FL-forbindelse tilgængelig. Vi har med succes testet 12-miles transmissionsafstand (testen blev udført under ideelle forhold; resultaterne kan variere fra bruger til bruger).

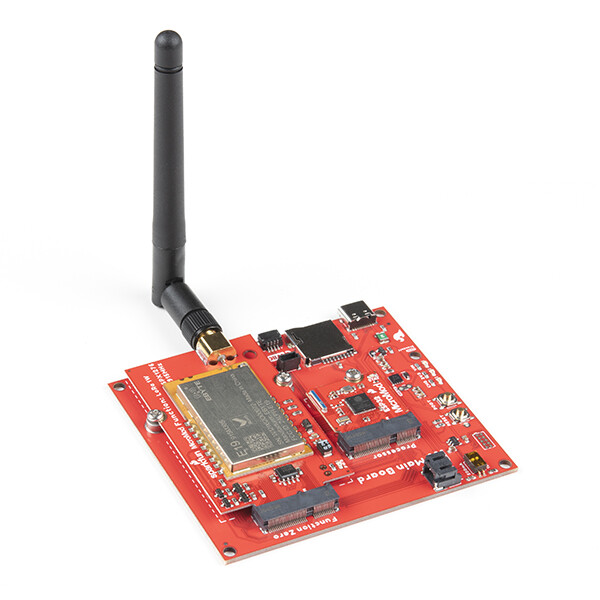

Med MicroMod-standardisering behøver brugere ikke længere at referere til datablade, mens de arbejder med jumperkabler. Bare juster M.2-kantstiften på funktionskortet til stikket i M.2-porten på hovedkortet og fastgør funktionskortet med skruer.

Bemærk: En MicroMod-processor, en hovedkort og en antenne er ikke Dette MicroMod LoRa-funktionskort inkluderet i leveringsomfanget. Disse dele skal købes separat.

Pladens funktioner

• M.2 MicroMod Edge Interface: Skruelåse
• RP-SMA antenneforbindelse: Konfigurerbar U.FL antenneforbindelse

Egenskaber for 1W 915M30S LoRa-modul

• Baseret på SX1276-chippen fra Semtech
• Frekvensområde: 900 – 931 MHz
• Sendeeffekt: 28,5 – 30dBm (maksimum)
• Modulation: LoRa, FSK, GFSK, MSK, GMSK, OOK
• Datahastighed: FSK: 1,2 – 300 kbps, LoRa: 0,018 – 37,5 kbps
• Antennens impedans: 50Ω

MicroMod-periferiudstyr anvendt

• 5V strømforsyning
• I2C-bus (EEPROM)
• SPI-bus
• GPIO (7 ben)
