SparkFun MicroMod GNSS Funktion Board NEO-M9N Modul

SparkFun NEO-M9N GNSS Funktionsplatine er et højkvalitets, geografisk bestemt kort med lige så imponerende konfigurationsmuligheder. NEO-M9N modulet, der er monteret på dette kort, er en 92-kanal u-blox M9 motor GNSS-modtager, hvilket betyder, at den kan modtage signaler fra GPS-, GLONASS-, Galileo- og BeiDou-konstellationerne med en nøjagtighed på ~1,5 meter. Denne Funktionsplatine understøtter samtidig modtagelse af fire GNSS. Dette maksimerer positionsnøjagtigheden i udfordrende forhold, hvilket øger præcisionen og reducerer tid til at få forbindelse; og takket være den indbyggede genopladelige batteri, har du backup-strøm, der gør det muligt for GPS at opnå en hurtig forbindelse inden for sekunder!

Ved hjælp af vores praktiske M.2 MicroMod-stik er der ikke behov for lodning for at forbinde det til dit system. Bare sørg for, at nøglen på din processors og funktionstavlens skråtstansede stik matcher den relevante nøgle på M.2-stiftet, og fastgør dem derefter til bundkortet med skruer. Når det er forbundet, har du mulighed for at vælge enten UART-, SPI- eller I2C-porten (u-blox kalder dette Display Data Channel) til at kommunikere med NEO-M9N.

NEO-M9N-modulet detekterer jamming- og spoofing-hændelser og kan rapportere dem til værten, så systemet kan reagere på disse hændelser. Et SAW (Surface Acoustic Wave)-filter kombineret med en LNA (Low Noise Amplifier) i RF-stien er integreret i NEO-M9N-modulet, hvilket muliggør normal drift selv under stærke RF-interferencer.

GPS-produkter baseret på U-blox kan konfigureres ved hjælp af det populære, men komplekse Windows-program kaldet u-center. Der er mange forskellige funktioner, der kan konfigureres på NEO-M9N: baudhastigheder, opdateringshastigheder, geofencing, spoofing-detektion, eksterne interrupts, SBAS/D-GPS osv. Alt dette kan gøres inden for SparkFun Arduino-bibliotek via I2C-bussen!

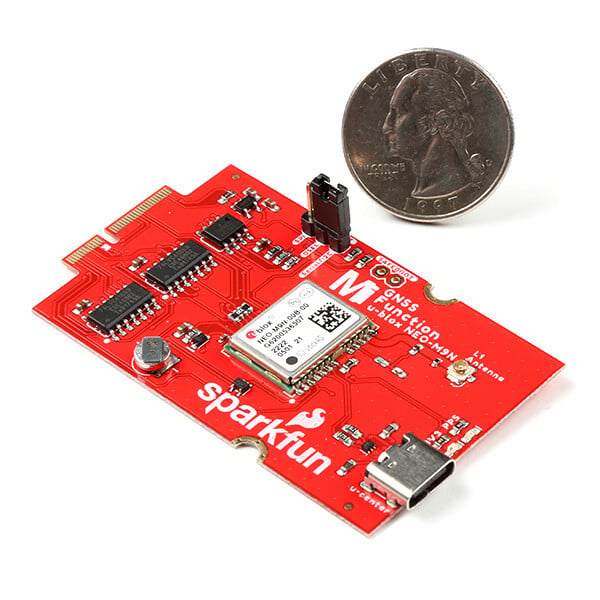

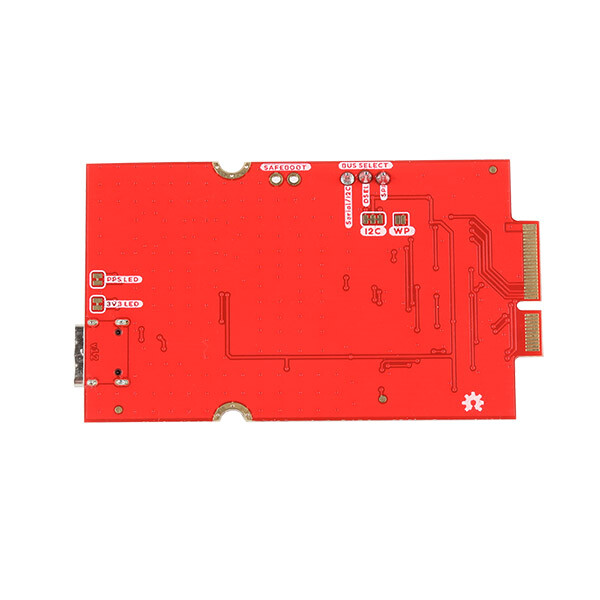

SparkFun GNSS Funktion Board – NEO-M9N inkluderer en USB type C-stik, når modulet konfigureres med u-center. Strømmen leveres gennem Funktion Boards kanter og reguleres ned via 3.3V spændingsregulator. To status LED’er er også inkluderet for 3V3 og PPS, som kan deaktiveres ved at klippe jumperne på bagsiden af kortet. Et 1×3 header er monteret på kortet og inkluderer en 2-pin justerbar jumper, når man vælger kommunikationsprotokollen mellem SPI eller Serial/I2C. Til avancerede brugere er der jumpers til at deaktivere skrivebeskyttelse for EEPROM (WP), afbryde pull-up modstandene (I2C) og placere modulet i sikker opstartstilstand (SAFEBOOT). Et U.FL stik er leveret til at forbinde en GNSS antenne efter eget valg til modulet. Kortet er udstyret med et indbygget genopladeligt batteri, der leverer strøm til RTC’en på NEO-M9N. Dette reducerer tiden for den første fix fra en kold start (~24s) til en varm start (~2s). Batteriet vil opretholde RTC og GNSS bane data uden at være forbundet med strøm i lang tid.

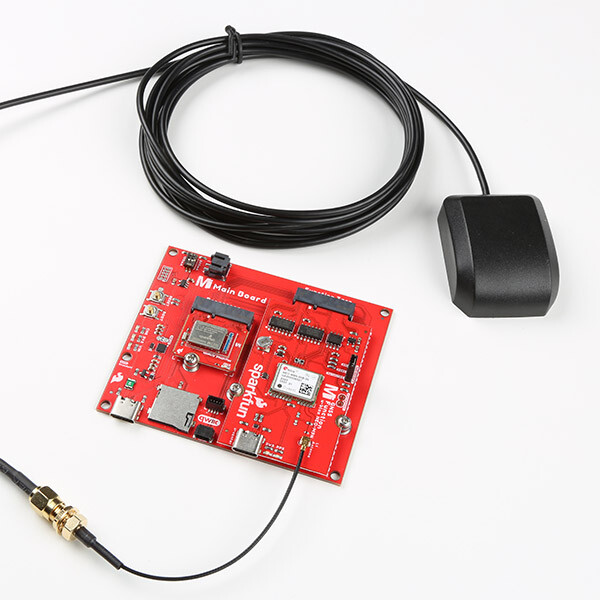

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. SparkFun MicroMod GNSS Funktion Board – NEO-M9N gør Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. Inkluder et MicroMod Artemis Processor Board, MicroMod Main Board – Single, U.FL adapter eller GNSS antenne. Disse komponenter skal købes separat.

Dette produkt kræver en antenne: Gør også et godt kig på relaterede produkter/tilbehør og vælg en passende antenne til dit projekt.

MicroMod er et modulært interfacesystem, der forbinder en mikrocontroller (“processor board”) med forskellige “carrier board” periferiudstyr. Ved hjælp af M.2-standarden er MicroMod-standarden designet til nemt at udskifte processorer undervejs. Par en specialiseret carrier board til dit projekt med dit valgte kompatible processor!

Start med MicroMod GNSS Funktionskort (NEO-M9N)

Funktioner:

• GNSS-modtager med 92 kanaler
• 1,5 m Horisontal nøjagtighed
• Maximal opdateringshastighed på 25 Hz (fire samtidige GNSS)
• Tid til første reparation:
  • Kold: 24s
  • Hot: 2s
• Maksimal højde: 80.000 m
• Max G: ?4
• Maksimal hastighed: 500 m/s
• Hastighedspræcision: 0,05 m/s
• Nøjagtighed af vinkel: 0,3 grader
• Tids impuls nøjagtighed: 30ns
• 3,3V VCC og I/O
  • Strømforbrug (overvågning, kontinuerligt driftstilstand)
    • ~36mA ved 3,0 V GPS+GLONASS+GALILEO+BEIDOU
    • ~31mA @ 3,0 V GPS+GLONASS
    • ~27mA @ 3,0 V GPS
• Softwareanpassbar
  • Geofencing
  • Kilometerzähler
  • Detektering af forfalskninger
  • Ekstern interrupt
  • Pin-kontrol
  • Lavt strømforbrugs-tilstand
  • Mange andre!
• Understøtter NMEA-, UBX- og RTCM-protokoller via SPI-, USB-, UART- eller I2C-grænseflader.
• 3,3V/600mA AP2112K spændingsregulator
• 1,5 mAh batteribackup for RTC
• Isolationskontakt for alle MicroMod M.2 forbindelser
• LED’er
  • 3V3 – 3,3V strømforsyning
  • PPS – Indikator for puls per sekund
• Jumper
  • 3V3 LED
  • PPS LED
  • BUS-VAL
    • SPI eller Seriell/I2C
  • I2C
  • Sikker genstart
  • WP
• Kontakter og porte
  • 1x M.2 (Solderfri adgang til NEO-M9N via SPI, UART og I2C)
  • 1x USB Type C (Konfiguration af NEO-M9N modul)
  • 1x u.Fl (til brug med din valgte GNSS-antenne)

Dokumenter

MicroMod GNSS Funktionstavle Dokumentation:

• Skematis
• Eagle-filer
• Pladekdimensioner
• Tilslutningsvejledning
• Bygge et GPS-system
• u-blox NEO-M9N Dokumenter og ressourcer
• SparkFun u-blox GNSS Arduino Library
• GitHub Hardware Repository

NEO-M9N Dokumentation

• Datablade
• Produktresume
• Integrationsvejledning
• u-blox Protokol Specificering
• u-blox ECCN
• u-center Software

MicroMod Dokumentation

• Sådan kommer du i gang med MicroMod
• Design med MicroMod
• MicroMod informationsside
• MicroMod-fora
