SparkFun MicroMod Hovedkort, enkelt bølgekortsversion

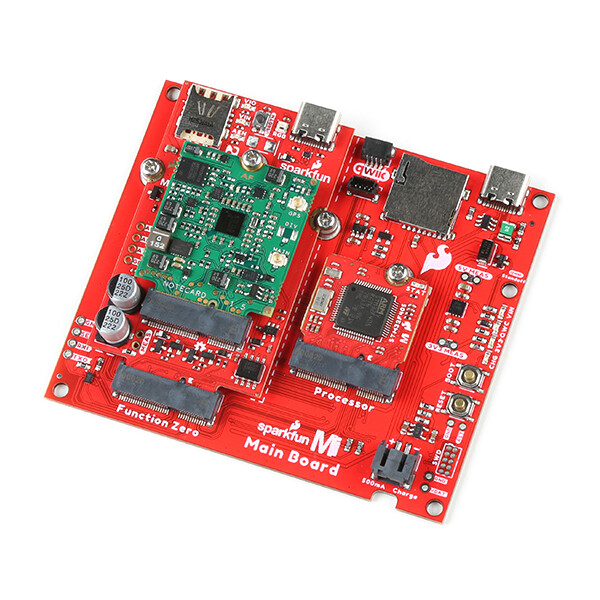

Det MicroMod Hovedkort – enkelt Det er et specialiseret bundkort, som du kan bruge til at forbinde en MicroMod-processorplade med en enkelt MicroMod-funktionplade. Med M.2 MicroMod-stikket er det nemt at forbinde din processor og dine funktioner. Du skal blot justere nøglen på den skrå kant af dit kort, så den passer til nøglen i M.2-stikket, og fastgøre pladerne med skruer.

Den primære hovedkort indeholder en USB-C-port til strømforsyning og programmering af processoren. På bagsiden af kortet er der en jumper, der kan bruges til at isolere USB-C-stiftens skjold. Der er også to knapper til reset og boot på kortet. Processorkortets stik er også udskåret som 2×5 SWD-stik. Kortet indeholder desuden en genomførbar 2A sikring og en 3,3V/1A spændingsregulator. Der er også en anden 3,3V/500mA spændingsregulator på kortet, der kan bruges til at forsyne dine Qwiic-kompatible enheder med strøm. Vi har endda inkluderet praktiske PTH-jumpere til avancerede brugere, som kan omgå sikringen og måle strømforbruget på de 5V- og 3,3V-ledninger til lavstrøms tests. For dem, der skal arbejde med deres applikation fra fjernt, indeholder kortet en 2-polig JST-kontakt og et enkelt LiPo MCP73831 opladnings-IC (indstillet til en opladningshastighed på 500 mA).

Fire status-LED’er er tilgængelige for strømforsyning og opladningsstatus. Disse kan også deaktiveres via jumper. Der er en microSD-kortslot, så du også kan indsætte et microSD-kort til datalogning. microSD-kontakten kan deaktiveres via I/O-pinnene. Til sidst er der to Qwiic-porte på printpladen, der er udstyret med indbyggede pull-up-modstande, så du nemt kan tilføje Qwiic-kompatible I2C-enheder til dine projekter!

Bemærk: En MicroMod-processor og en funktionsplade er ikke inkluderet i leveringsomfanget af MicroMod-hovedkortet. Disse kort skal købes separat.

Inkluderer:

• 1x MicroMod hovedkort – enkeltstyk
• 3 x Skruer, krydskasse, nr. 0, M2,5 x 3 mm

Egenskaber:

• Indgangsspændingsområde
  • 5 V via USB-C-anslutning
  • ~3,7 V til 4,2 V via LiPo-batteri
• Indbygget, justerbar PTC-sikring (nominel værdi 5 V/2 A)
• AP7361C 3,3 V/1 A spændingsregulator
• AP7347DQ 3,3 V/500 mA spændingsregulator (til enheder, der understøtter Qwiic)
• Integreret MCP73831 enkeltcelle LiPo lade kredsløb: 500 mA
• Havne
  • 1x USB-Type-C-anslutning
  • 1x 2-polet JST-stik
  • M.2-porte
    • 1x MicroMod-Processorplade
    • 1x MicroMod funktionsprint
  • 2x Qwiic aktiveret I2C
  • 1x MicroSD-kortstik
  • 1x SWD 2×5 header
• Indbygget MUX for UART1
• Knapper
  • 1x Reset
  • 1x Boot
• LED’er
  • 1 Styr Nummer
  • 1x 3,3 V
  • 1x Qwiic 3,3 V
  • 1x CHG
• Gennemborede huller
  • Vægt
  • SEL
  • TXO
  • RXI
  • RST
  • 5V (MÅL)
  • Batterispænding
  • 3,3 V (MÅL)

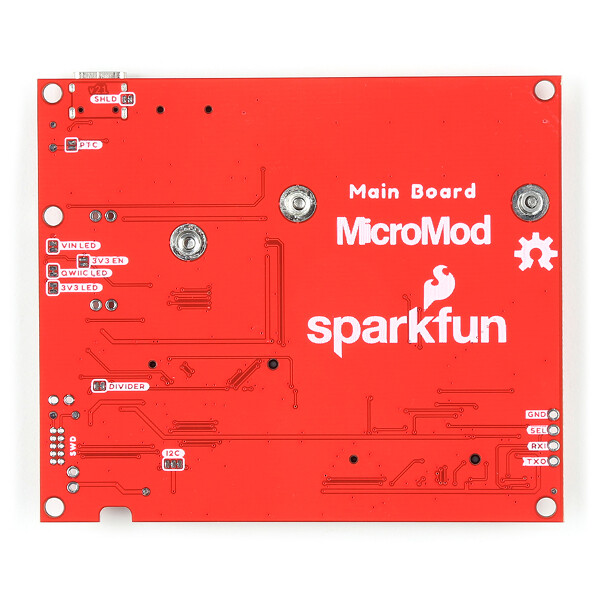

• Sweater
  • USB-SHLD
  • 5V MÅLING
  • 3,3-V-MÅLING
  • PTC
  • 3,3 V DC
  • VIN-LED
  • 3,3-V-LED
  • Qwiic 3,3 V LED
  • I2C
  • Batterispændingsdeler
• Dimensioner af printpladen: 3,40″ x 2,90″
