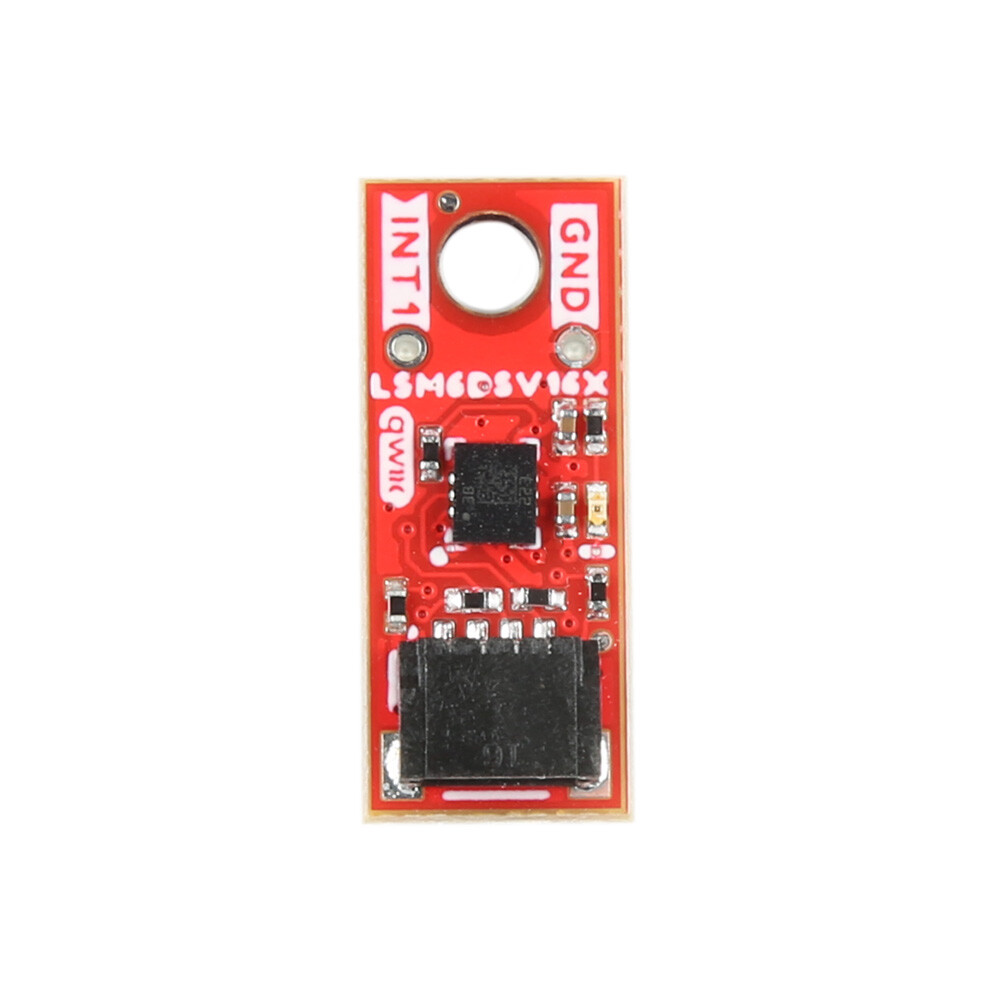

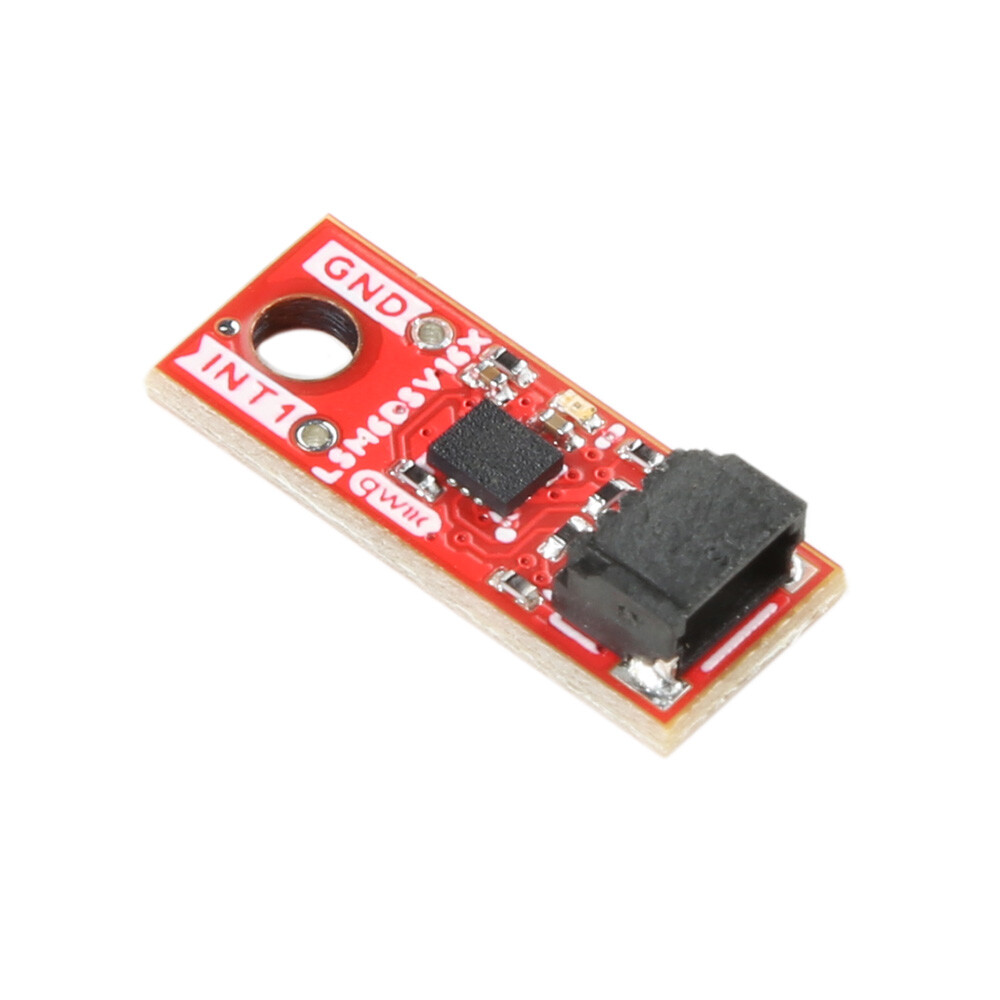

SparkFun Micro 6DoF IMU Breakout LSM6DSV16X (Qwiic)

Søger du efter en yderst præcis måde at detektere bevægelser ved hjælp af AI? Hos os kan du bruge Qwiic-kompatible SparkFun LSM6DSV16X Micro 6DoF IMU Breakout LSM6DSV16X fra STMicroelectronics er et topmodel – en kraftfuld, strømbesparende 6-akse IMU med en 3-akse digital accelerometer og en 3-akse digital gyroskop med en trekerneprocessor til at behandle accelerations- og vinkelhastighedsdata på tre separate kanaler (brugergrænseflade, OIS og EIS). Med dedikeret konfiguration, behandling og filtrering. Med sin Qwiic Micro-grundareal på 0,3 x 0,75 tommer passer denne accelerometer til de fleste af dine mindste projekter.

Det Triple-Core i LSM6DSV16X muliggør processer inden for edge computing og udnytter indbyggede avancerede dedikerede funktioner, såsom en Finite-State-Machine (FSM) til konfigurerbar bevægelsesdetektion og et Machine-Learning-Core (MLC) til kontekstuel bevidsthed med eksportérbare AI-funktioner til IoT-applikationer.

Desuden er Qvar (detektering af elektriske ladningsudsving) integreret i LSM6DSV16X til brugergrænsefladefunktioner som tryk, dobbeltklik, tredobbeltklik, langtryk eller L/R-R/L-swipe.

Funktioner:

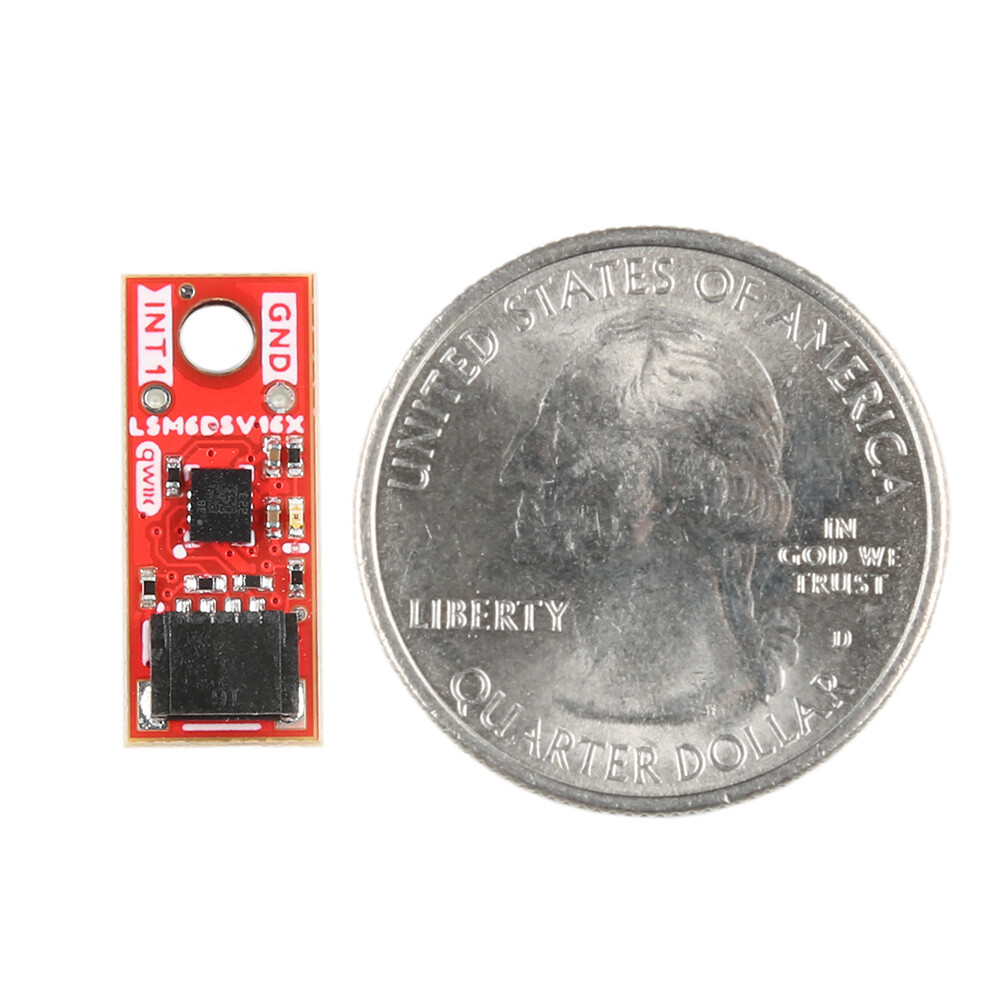

• Qwiic-Mikroplade (0,75 tommer x 0,30 tommer / 19,05 mm x 7,62 mm)

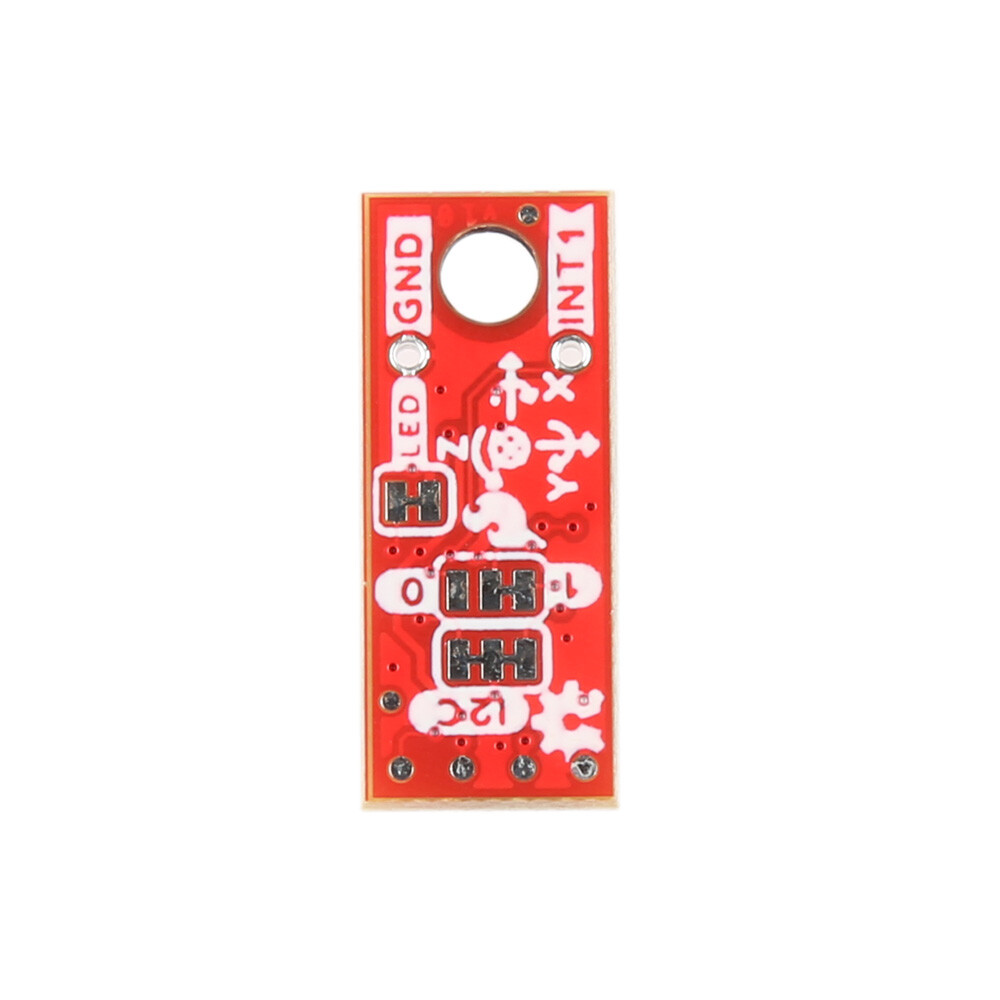

• I2C-adresse: 0x6B (standard), 0x6A
• Trekerkernen til UI-, EIS- og OIS-databehandling
• Kontinuerlig drift med lavt strømforbrug for accelerometer og gyroskop
• Smart FIFO op til 4,5 KB
• Kompatibel med Android
• ±2/±4/±8/±16 g fuld udslag
• ±125 / ±250 / ±500 / ±1000 / ±2000 / ±4000 impulser pr. sekund, fuld udslag
• Seriel interface SPI / I²C & MIPI I3C® v1.1 med hovedprocessor-datasyndronisering
• Ekstra SPI til OIS-dataudgang for gyroskop og akselerometer
• Udvidende trin-tæller, trin-detektor og trin-tæller
• Betydelig bevægelsesdetektion, hældningsdetektion
• Standard-Interrupts: Fald, opvågning, 6D/4D-orientering, klik og dobbeltklik
• Programmerbar finit-tilstandsmekanisme for akselerationsmåler, gyroskop og ekstern databehandling med høj hastighed ved 960 Hz
• Kernelement for maskinlæring med eksportérbare funktioner og filtre til AI-applikationer
• Indbygget Qvar (elektrostatisk sensor) til brugergrænsefladefunktioner (tryk, dobbeltklik, tredobbeltklik, langtryk, L/R – R/L-swipe)
• Integrieret Analog-hub til ADC og behandling af analoge inputdata
• Indbygget sensorfusion, lavstrømsalgoritme
• Indbygget temperatursensor
• Analog indgangsspænding: 1,71 V til 3,6 V
• Uafhængig strømforsyning (udvidet område: 1,08 V til 3,6 V)
• Strømforbrug: 0,65 mA i det kombinerede højtydende-tilstand

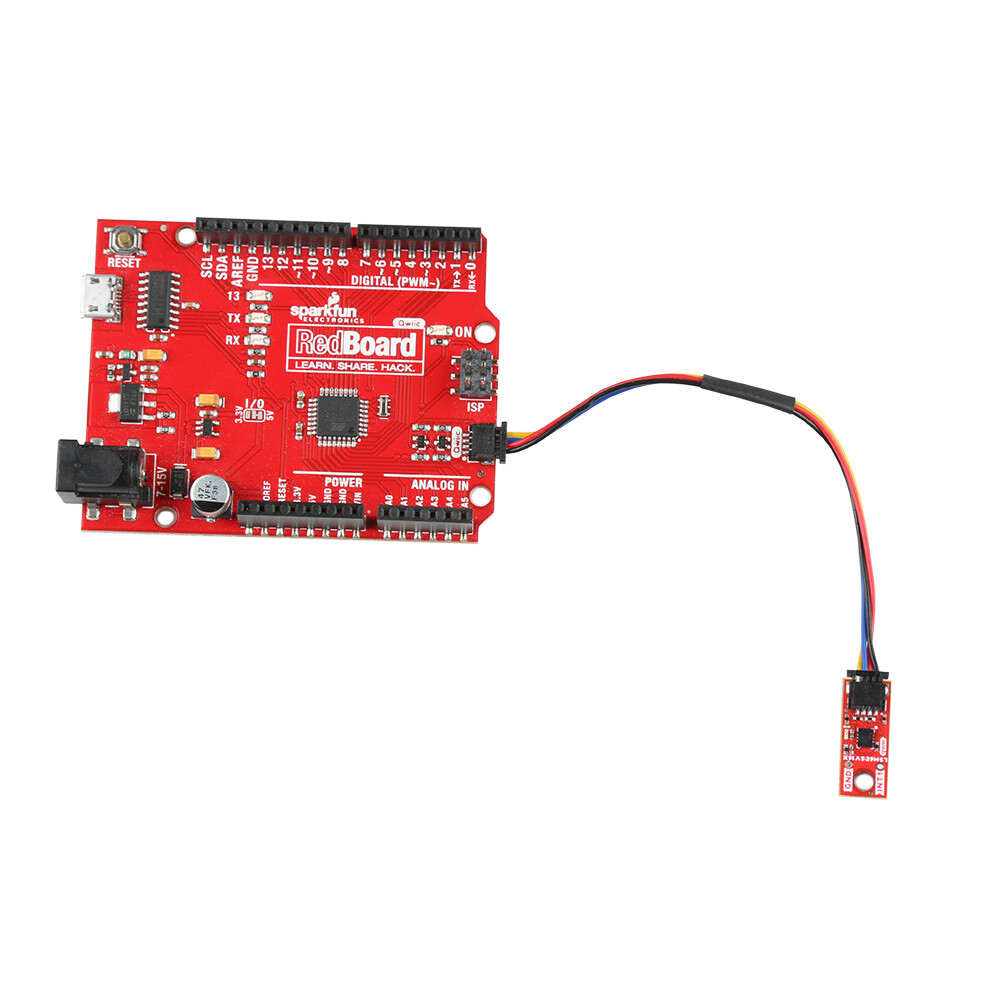

• 1x Qwiic-anslutning
