Seeed Studio Grove Thumb Joystick til Arduino Raspberry Pi

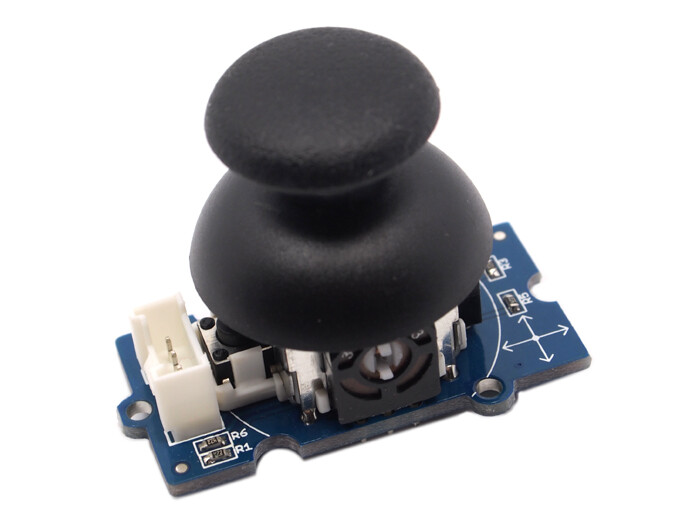

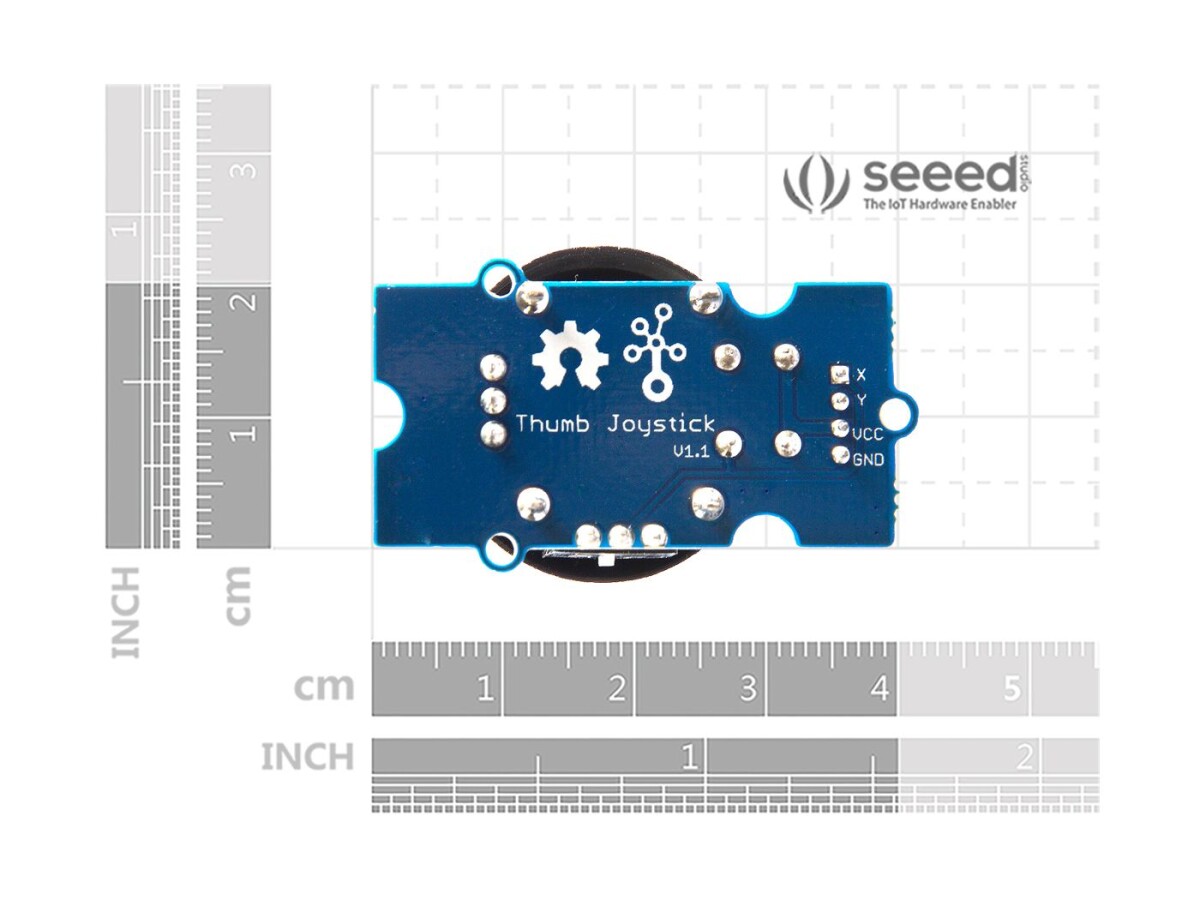

Grove – Thumb-Joystick Dette er et Grove-kompatibelt modul, der ligner det “analoge” joystick på PS5-controllere meget. De to X- og Y-aksen består af to ~10k-potentiometre, der styrer den 2D-bevægelse ved at generere analoge signaler. Joystick’en har også en knap, som kan bruges til specielle formål. Når modulet er i driftstilstand, giver det to analoge værdier, der repræsenterer to retninger. Sammenlignet med et normalt joystick er dets udgangsværdier begrænset til et mindre område (dvs. 200–800), men når den trykkes, sættes X-værdien på 1023, og MCU’en kan registrere trykningen.

Funktioner

• Analoge udgang: Dens udgangsværdier er begrænset til et mindre område (f.eks. 200–800), og det maksimale værdi opretholdes, når knappen trykkes.
• Understøtter bredt spændingsområde: Kompatibel med 5 V/3,3 V.
• Grove Unified Socket: Produktet garanterer “Plug and Play” og kan bruges i mange forskellige anvendelser.

Specifikationer

• Vægt: G.W 17 g
• Batteri: Udelukket
• Driftsspænding: 5 V
• Analogt udgangsværdi (X-akse): 206 til 798
• Analogt udgangsværdi (Y-koordinat): 203 til 797

Komponentliste

• 1x Grove – Thumb-Joystick
• 1x Grove-kabel

Downloads

• WikiHersteller-Wiki
