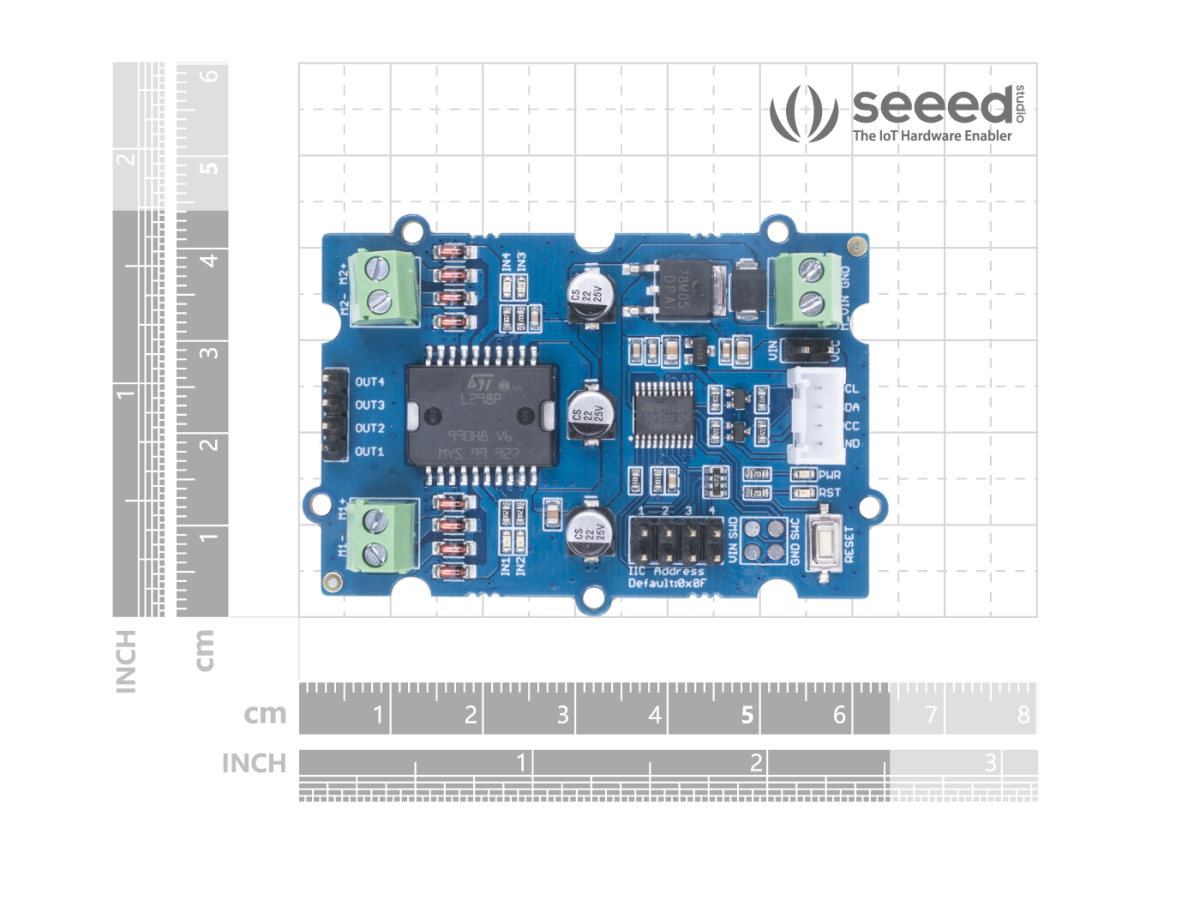

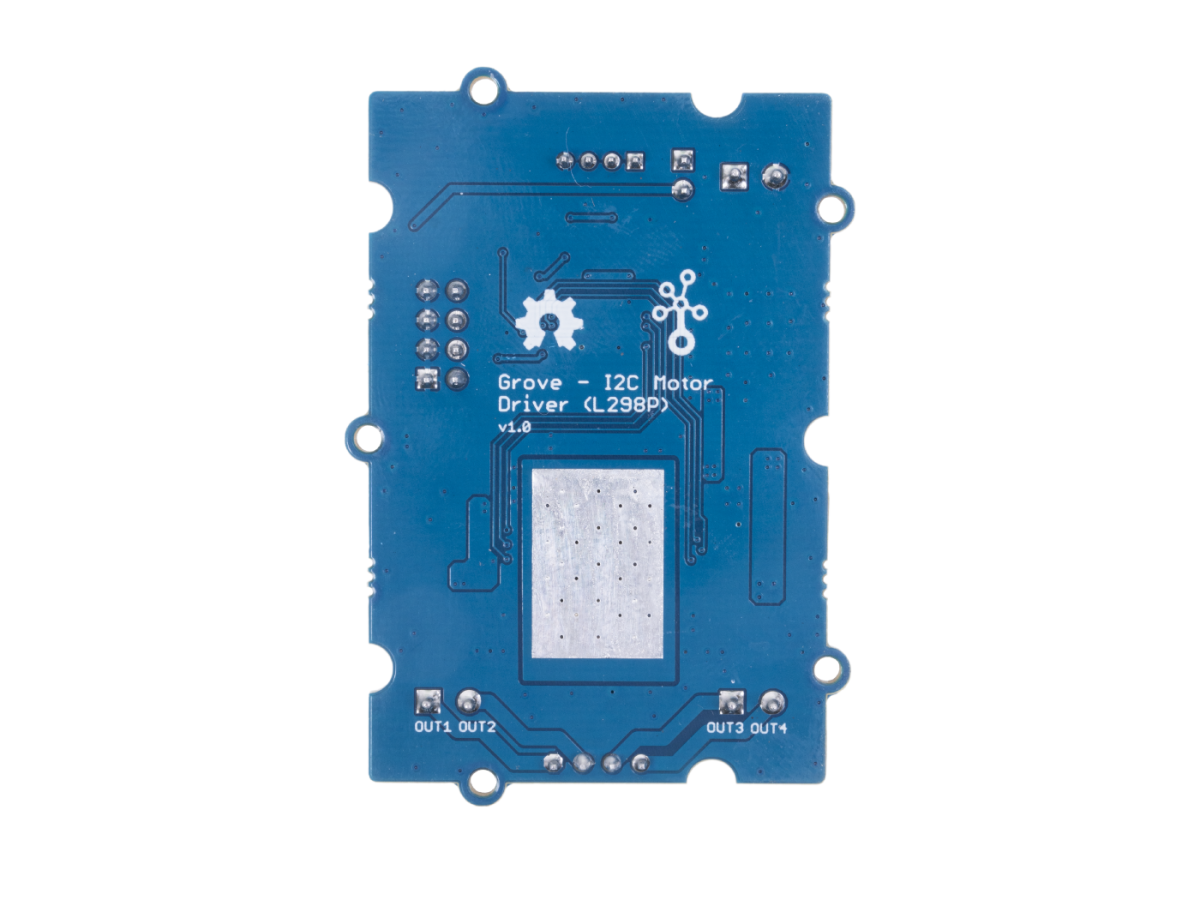

Seeed Studio Grove I2C Motor Driver (L298P) til Step-/Servomotor

Grove – L298P-motordriver med I2C er ist ein häufig verwendeter Motortreiber für Skridtmotorer og ServomotorDet indeholder en STM32-chip til at brænde koden for at styre motortrækket. Dette er et 2-kanals motortræk, hvor hver kanal kan understøtte op til 1A strøm. Du kan også bruge I2C-grænsefladen til at overføre data fra en perifer mikrocontroller. Den standard I2C-adresse er 0x0f og du kan ændre adressen på motortrækket ved at tilslutte I2C-kabelhætten. I2C-adressen kan vælges mellem 0x00 og 0X0f.

Bemærk: L298P skal drives med en jævnspænding på 6–12 V VSS og en jævnspænding på 5 V VS. Faktisk skal motortreiberen drives med en jævnspænding fra 6 til 12 V, og denne jævnspændingsindgang må ikke overstige 15 V.

Specifikation

• Mikrocontroller: STM32f030f4P6
• Strømforsyning: 6-12 V DC
• Interface: Grove I2C
• I2C-adresse: Standard 0x0f, kan ændres ved at forbinde kabelhuset
• Kanal: 2
• Maksimal strøm: 2A, 1A for hver kanal
• Udgangsspænding: 5V

Was ist L298?

L298 er en højspændings- og højstyrkemotortriggerchip, der modtager TTL-logiske signaler. De bruges primært, når forskellige belastninger som motorer, magnetspoler osv. skal drives, hvor en H-bro er påkrævet. Det kræves en kraftfuld motortrigger. Kontrolenheden kan kun levere TTL-udgange. Der kræves en strømkontrol og et enkelt chip med PWM-drift.

Komponentliste

• 1x Grove – I2C-Motordriver (L298P)
• 1x Grove-kabel
