Pololu TB9051FTG Enkel børstet DC-motor driver carrier 2997

Dette breakout-board gør det nemmere at bruge den TB9051FTG-Borge DC-motorstyring Fra Toshiba. Den har et bredt driftsspændingsområde fra 4,5 V til 28 V og kan levere 2,6 A kontinuerligt. En fast strømafbrydning gør det muligt for TB9051 at begrænse motorens spidsstrøm, og den har en integreret beskyttelse mod lavt og højt spænding samt strøm- og overtemperaturforhold. Vores bundkort tilbyder desuden polaritetsbeskyttelse.

TB9051FTG fra Toshiba er et H-bro motorstyring IC, der kan bruges til at styre en enkelt børstet DC-motor i spændingsområdet 4,5 V til 28 V. Den kan kontinuerligt levere op til ca. 2,6 A og typisk strømme med op til 5 A i et par sekunder. TB9051FTG er et fantastisk IC, men dets lille surface-mount pakning gør det svært at bruge for den typiske studerende eller hobbyist. Vores breakout board forenkler brugen med standard loddefri breadboards og 0,1-tommers huller. Pladen leveres med SMD komponenter, herunder TB9051FTG og en polaritetsbeskyttelseskreds til batteriet.

Funktioner

• H-bro motorstyring med én kanal
• Motordriftsspænding: 4,5 V til 28 V
• Maksimal strøm: op til 2,6 A kontinuerligt (5 A spids)
• Funktionen med automatisk strømafbrydning forhindrer overophedning ved gradvist at reducere effekten i stedet for pludseligt at slå den fra.
• Unterspannungsabschaltung und Schutz gegen überstrøm/kortslutning og overtemperatur
• Brugsplade giver yderligere beskyttelse mod omvendt polaritet
• Den aktive fejludgang indikerer en overstrøm-, overtemperatur-, undervoltage- eller VCC-overspændingssituation.

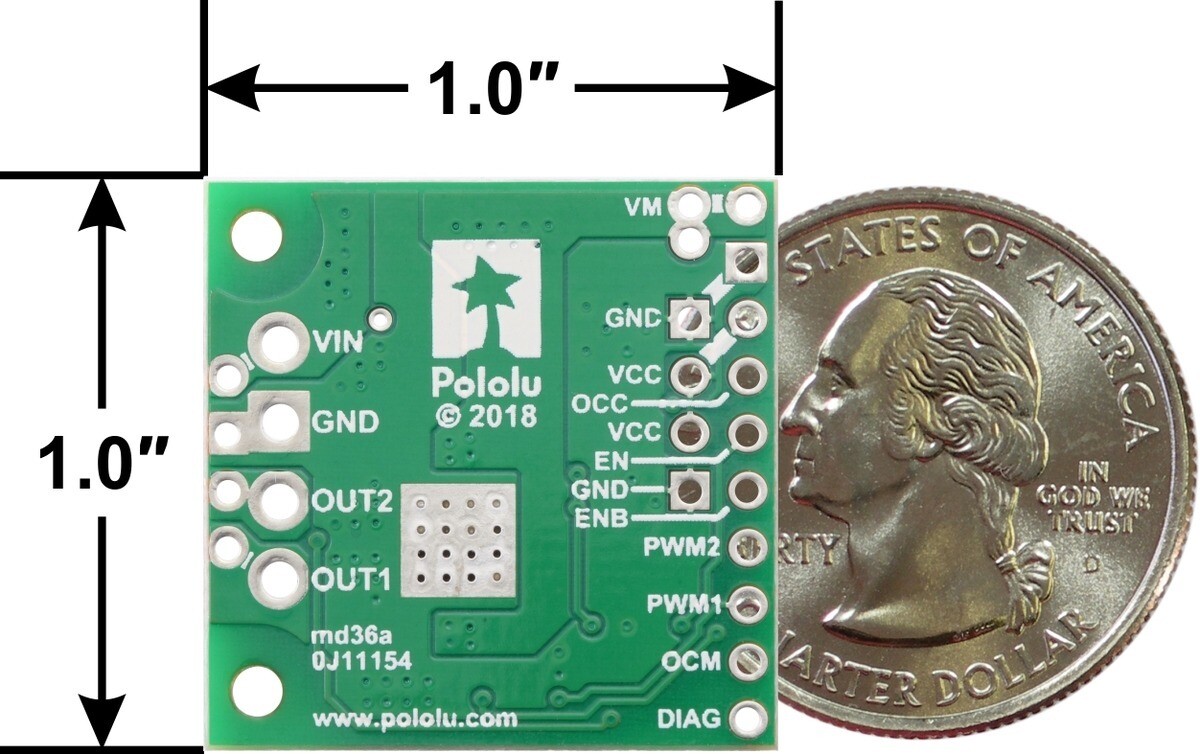

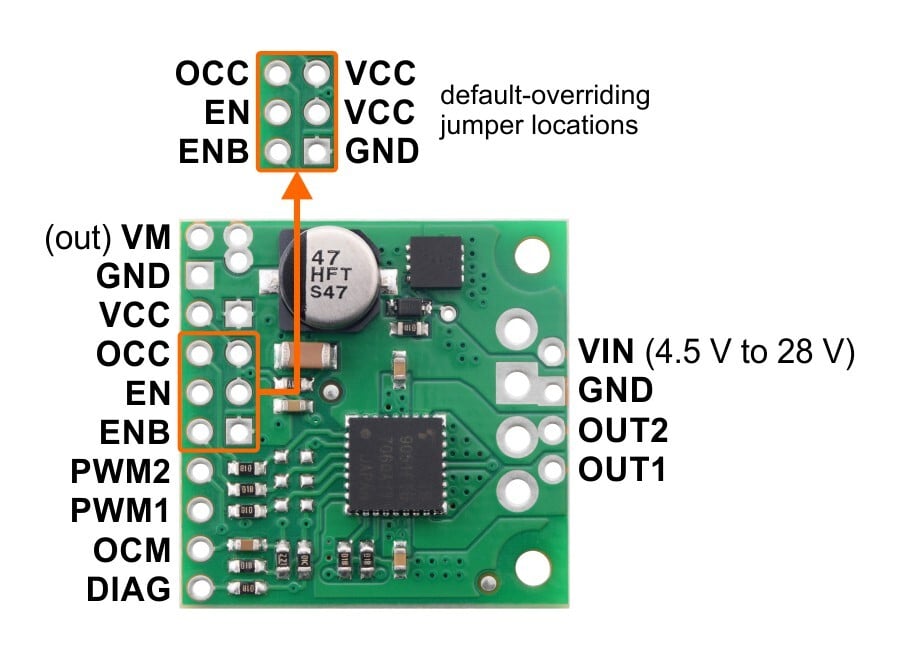

• Kompakt størrelse (1,0″ x 1,0″). Vægt: 3,1 g
• Fri eksponeret lodbar jordflade under driver-IC på undersiden af printpladen

Inkluderet hardware

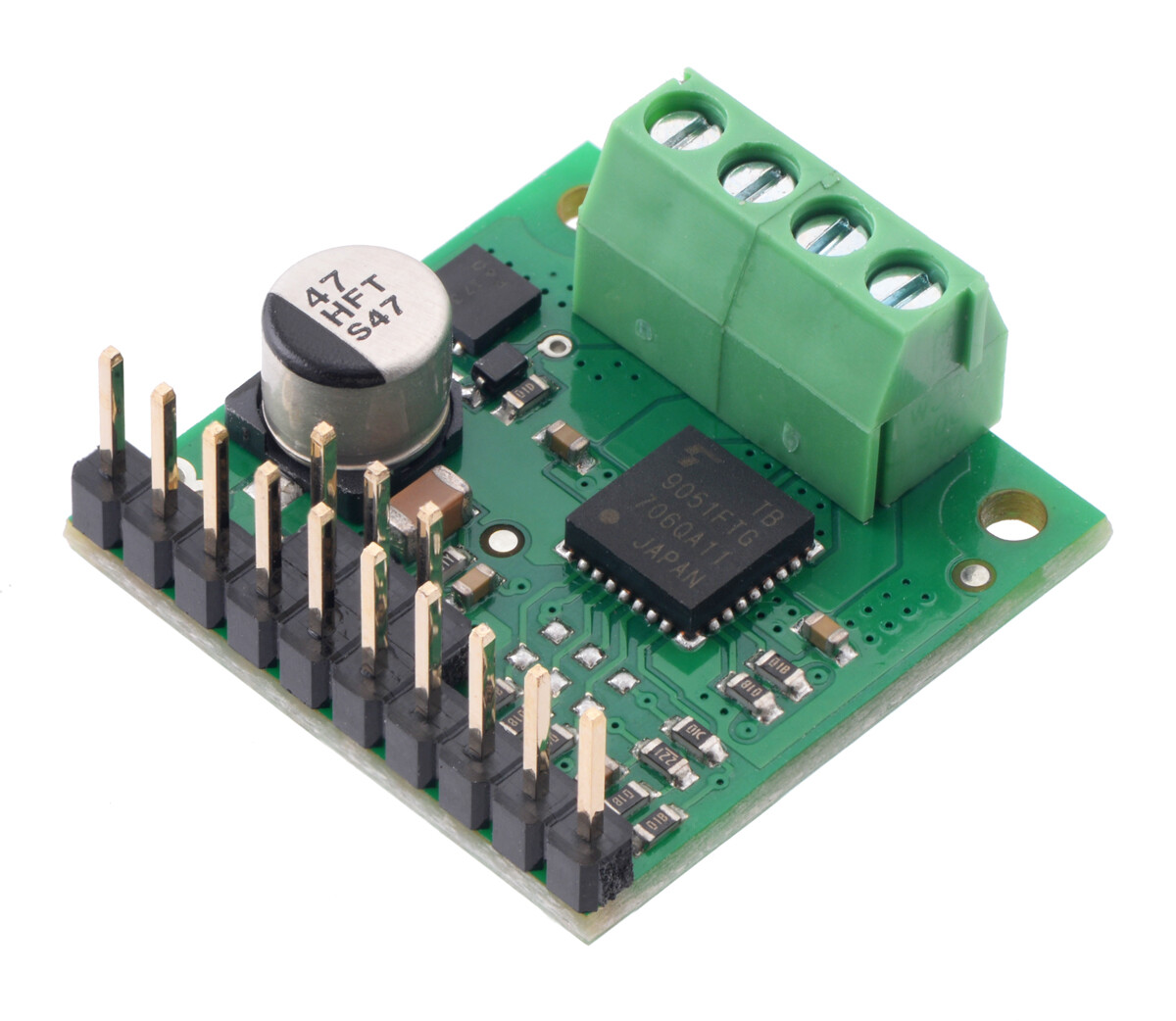

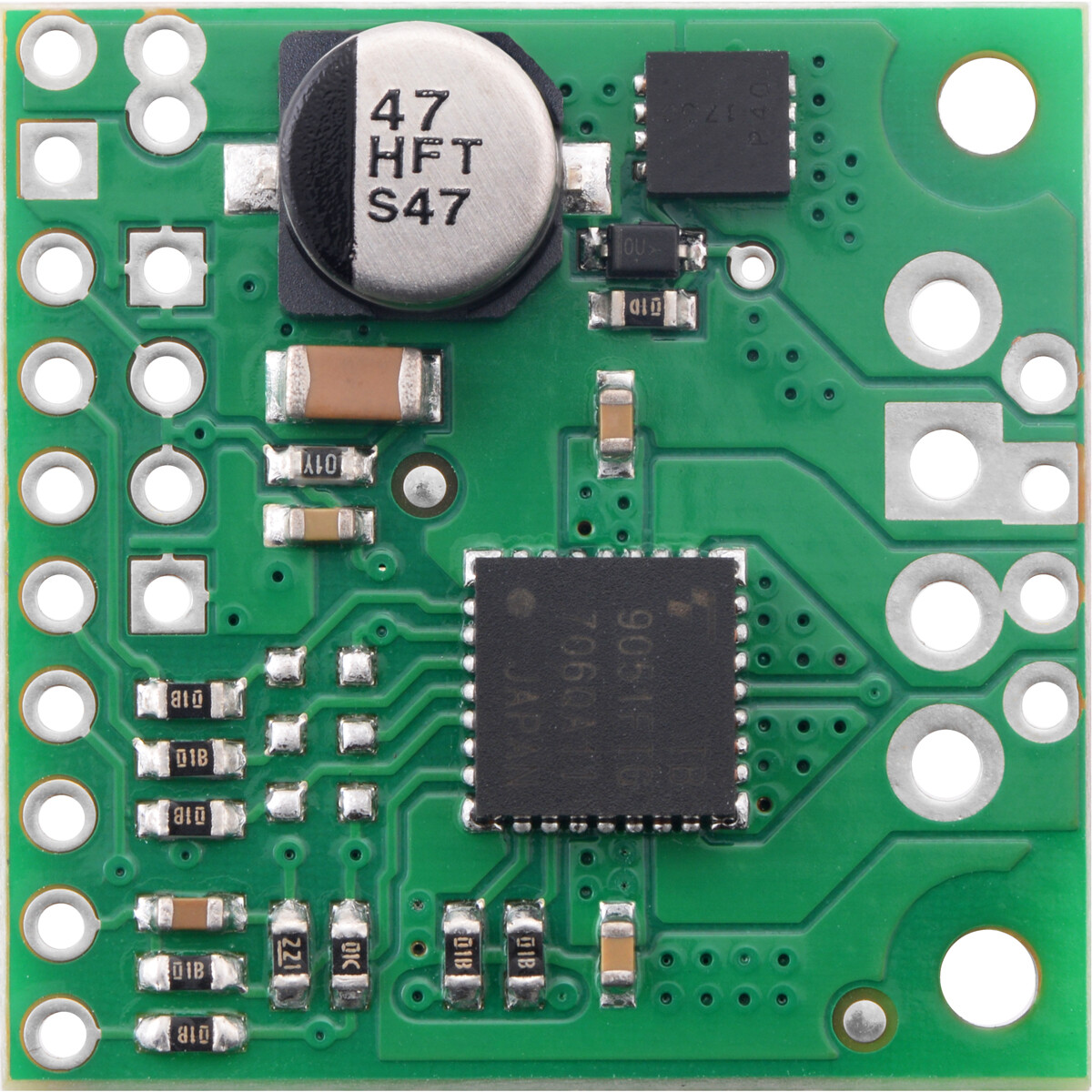

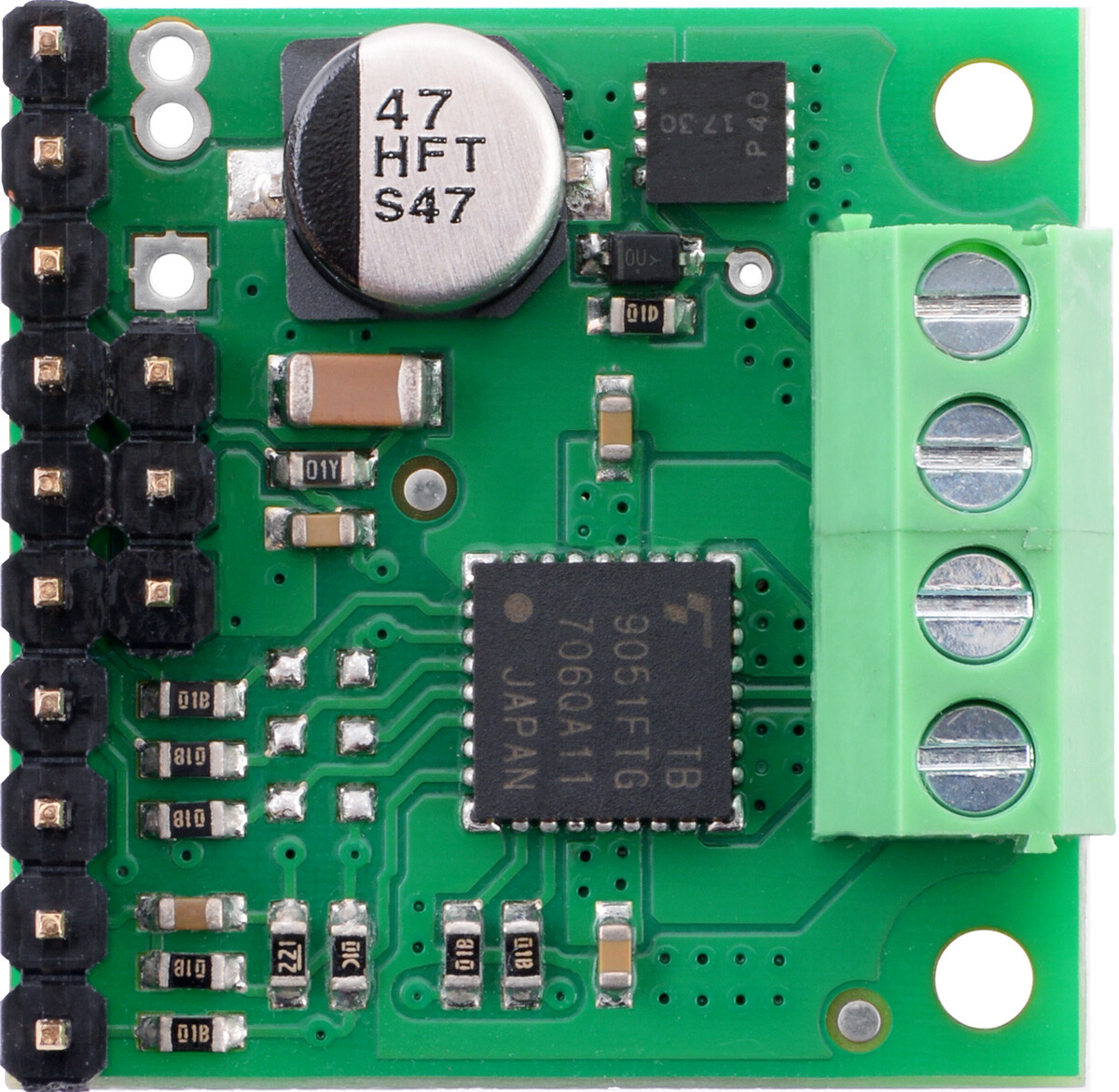

Dette produkt leveres med alle overflade monterede komponenter – inklusive TB9051FTG driver IC – som er installeret, som vist på produktbilledet. Men for at samle de medfølgende gennemgående dele kræves der lodning: en 1×17-polig 0,1-tommers stik med afbryder og to 2-polede 3,5 mm klemmeblokke (til platinestrøm og motorudgange).

Generelle specifikationer

• Motordriver: TB9051FTG
• Motorporte: 1
• Minimumsdriftstemperatur: 4,5 V. Drift med 4,5 V til 8 V reducerer den maksimale strømforsyning.
• Maksimal driftsspænding: 28 V. Midlertidig drift (< 500 ms) op til 40 V.
• Strøm ved spids: 5 A
• Kontinuert strømstyrke: 2,6 A. Typiske resultater ved stuetemperatur med VIN > 8 V og 90 % driftstid. Drift på 4,5 V til 8 V reducerer den maksimale strømlevering.
• Strømmåling: 0,5 V/A
• Maksimal PWM-frekvens: 20 kHz
• Polaritetsbeskyttelse: Ja. Kun ved motorens spænding; Logikspændingen har ikke polaritetsbeskyttelse.

Downloads

• Bedienungsanleitung
• TB9051FTG summary

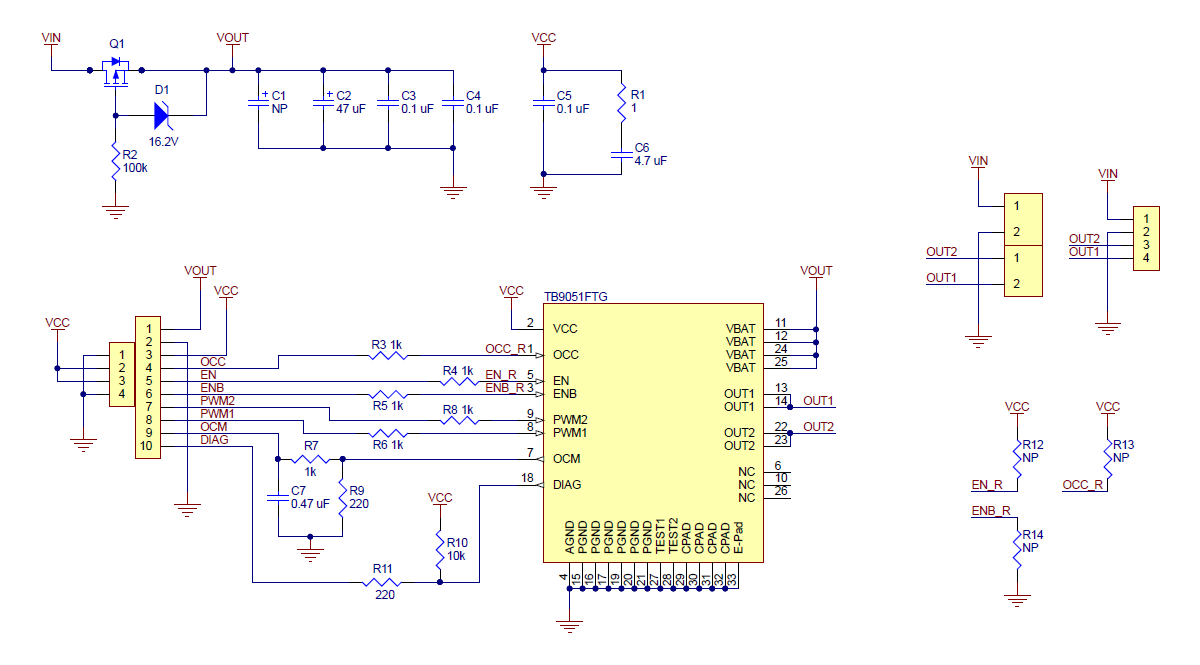

• Schematic diagram
• Dimension diagram
• Drill guide
