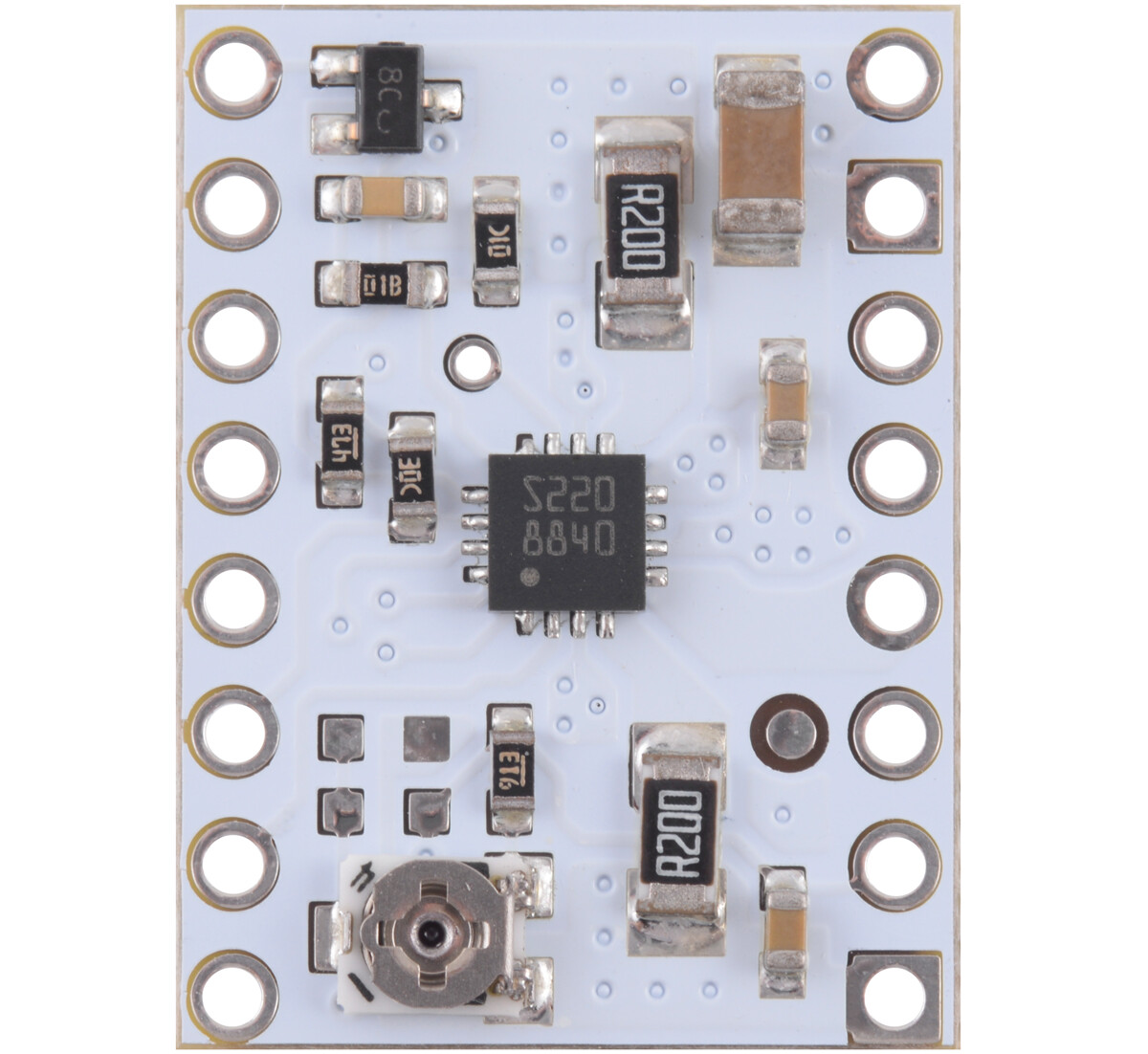

Pololu STSPIN220 Lavspændings Stepmotor Driver Carrier 2876

Denne breakout-plade til STSPIN220Bipolar mikrotrin trinmotor driver STMicro tilbyder trinløse motorer med op til 1/256-trin og fungerer fra 1,8 V til 10 V, hvilket gør det muligt at drive stepmotorer med spændinger, der er for lave til andre drivere. Det kan levere op til ca. 1,1 A pr. fase kontinuerligt uden køler eller tvungen luftstrøm (op til 1,3 A i spidsbelastning). Modulet har en pinout og interface, der ligner dem på vores populære A4988-kort, så det kan bruges som en direkte erstatning i mange applikationer.

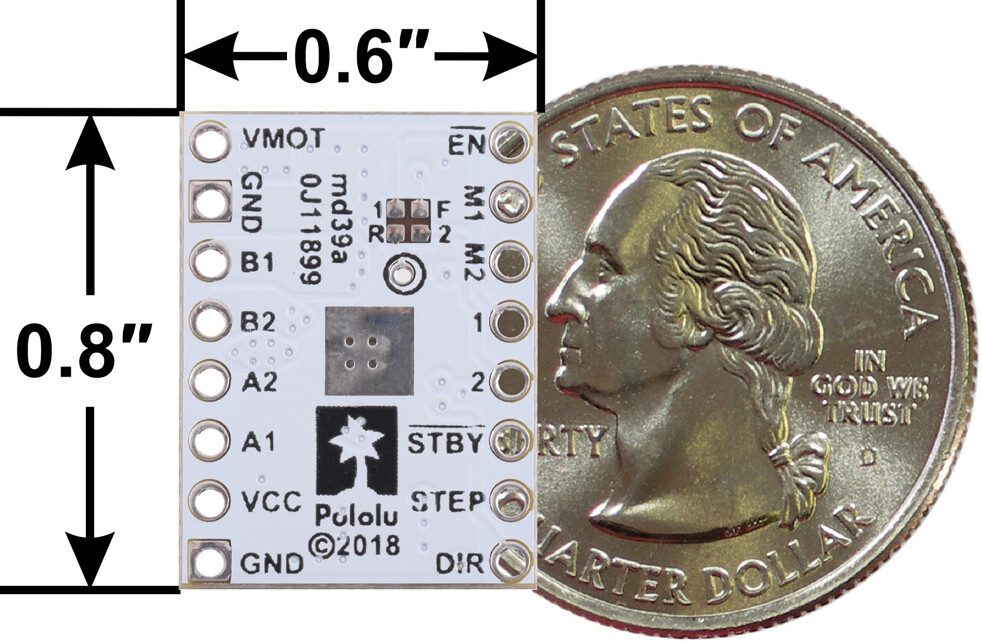

Mål

• Størrelse: 0,6? × 0,8?
• Vægt: 1,4 g (uden medfølgende optionelle header)

Generelle specifikationer

• Motordriver: STSPIN220
• Minimumsdriftstemperatur: 1,8 V
• Maksimal driftsspænding: 10 V
• Kontinuerlig strøm pr. fase: 1,1 A
• Maksimal strøm pr. fase: 1,3 A
• Minimum logikspænding: 1,6 V
• Maksimal logisk spænding: 5,5 V
• Trinløsninger: fuld, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
• Strømbegrænsningsstyring: Potentiometer
• Polaritetsbeskyttelse?: Ja
• Er er loddet på? N

Mærkater

• PCB-udviklingskoder: md39a
• Andre PCB-markeringer: 0J11899
