Pololu RC-kontakt med relæ Omron G5LE-14-DC5 (Delvist sæt) 1-kanals relæmodul 2805

Oversigt

Dette produkt består af et enkeltpoligt, dobbeltvirkende (SPDT) strømforsyning og en styrekreds, der måler indgående trådløse styresignaler (RC), hvilket gør det nemt at styre store, elektrisk isolerede belastninger i RC-systemer. Eksempler på anvendelser er brugen af ekstra kanaler på en RC-modtager eller servostyring til at tænde lys, motorer eller vanding. Den RC-aktiverede kontakt er forsyning med loddet eller som et samlende sæt, hvilket muliggør større anvendelsesfleksibilitet.

Den RC-kontakt måler bredden af de indkommende RC-impulser og sammenligner dem med en frit konfigurerbar tærskel (med ±64 µs hysteres), for at afgøre, om relæet skal aktiveres. Standard er tærsklen ca. 1700 µs, hvor kontakten aktiveres over tærsklen (længere impulser), men kontakten har en læringsfunktion, med hvilken du kan ændre tærskelværdien og betjeningsretningen. En sikker start-funktion reducerer sandsynligheden for uventet aktivering.

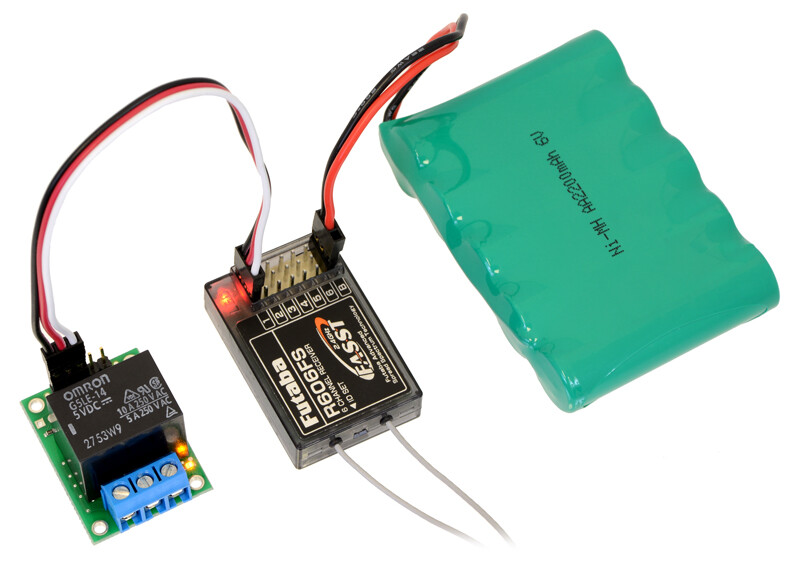

Vi anbefaler generelt at bruge et 4- eller 5-cellet NiMH- eller NiCD-akkupack til strømforsyning af switchen. Akkupacketet er typisk forbundet med en RC-modtager eller servokontroller, som sender strømmen videre til RC-switchen.

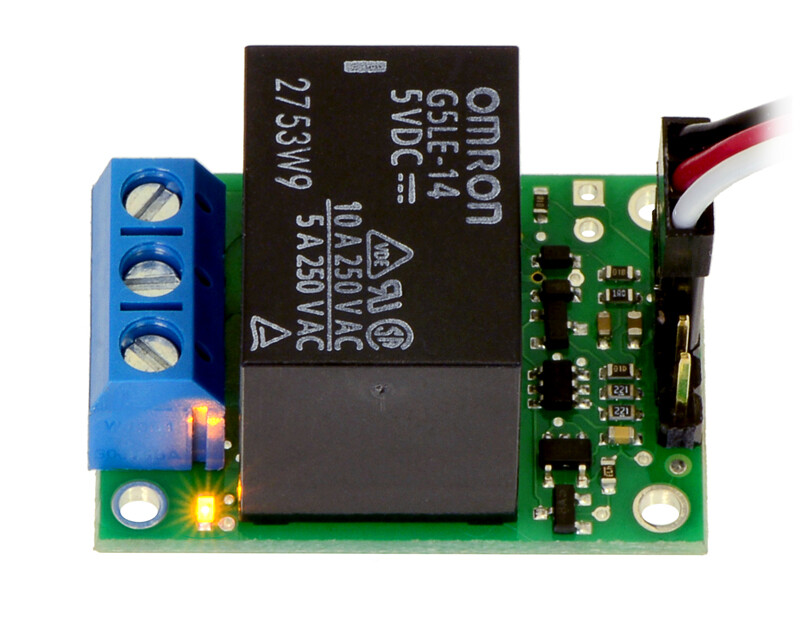

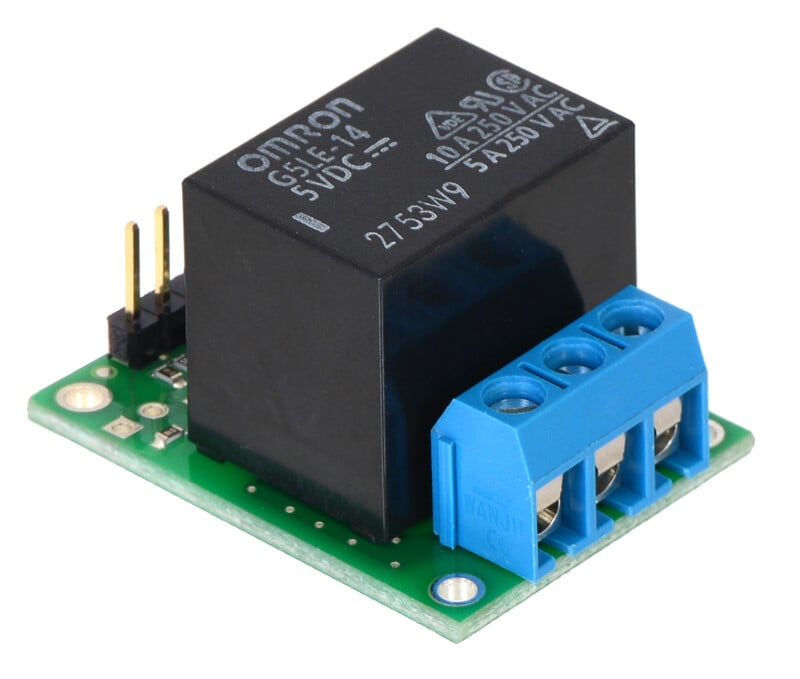

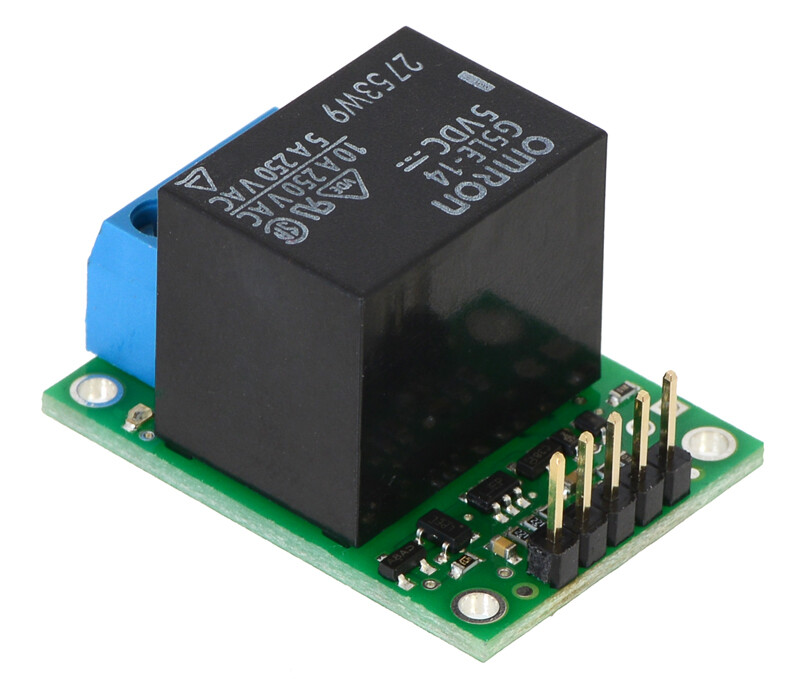

Det medfølgende relæ er et Omron G5LE-14-DC5 og er designet til op til 10 A under de fleste forhold.

Specifikation

• Komfortabelt layout
• Brugerdefinerbar aktiveringsværdi og -retning
• Sicher-Startmodus for at reducere sandsynligheden for uventet aktivering
• Zenerdiod for hurtig strømstød på relæspolen
• Elektriske lederafstandskrav i relækontaktpunktet

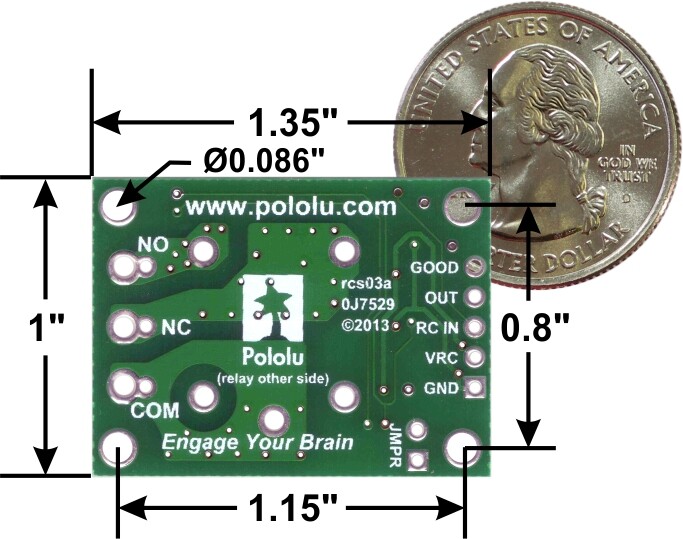

• Størrelse: 1″ × 1,35″ × 0,1″
• Vægt: 17g

Leveringsomfang

1x Pololu RC-kontakt med relæ og Omron G5LE-14-DC5 (delmængde)

Downloads

• Schematic diagram
• Omron G5LE datasheet
