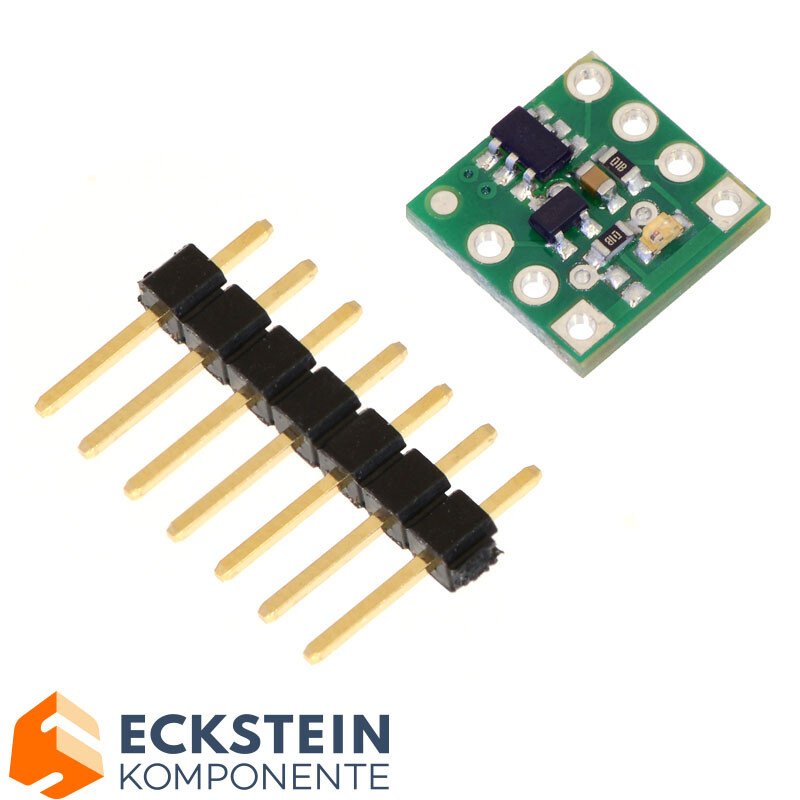

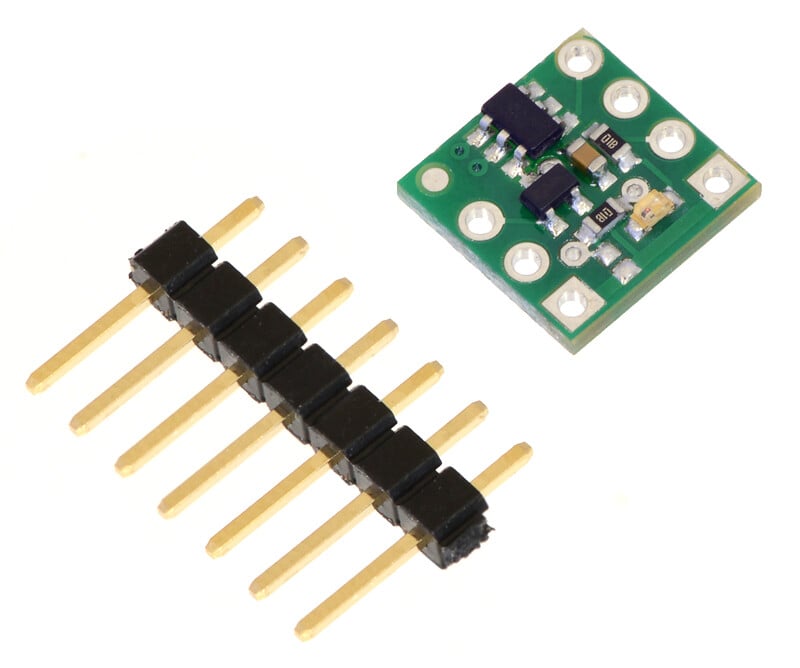

Pololu RC-kontakt med digital udgang 2801

Pololus RC-kontakt med digital udgang kan bruges med almindelige hobby-fjernbetjeningssystemer til fjernbetjening eller simple interface-applikationer. Dette modul kan f.eks. bruges til at omdanne ubrugte RC-modtager- eller servo-kanaler til simple høj/lav-signaler, der kan styre LED’er, MOSFET’er eller relæer, eller det kan fungere som et simpelt interface mellem RC-systemer og mikrocontrollere, der ikke har de nødvendige ressourcer til at dekode hobby-RC-servo-pulser. To digitale udgange viser tilstedeværelsen af et gyldigt signal, samt om kontakten er tændt eller slukket.

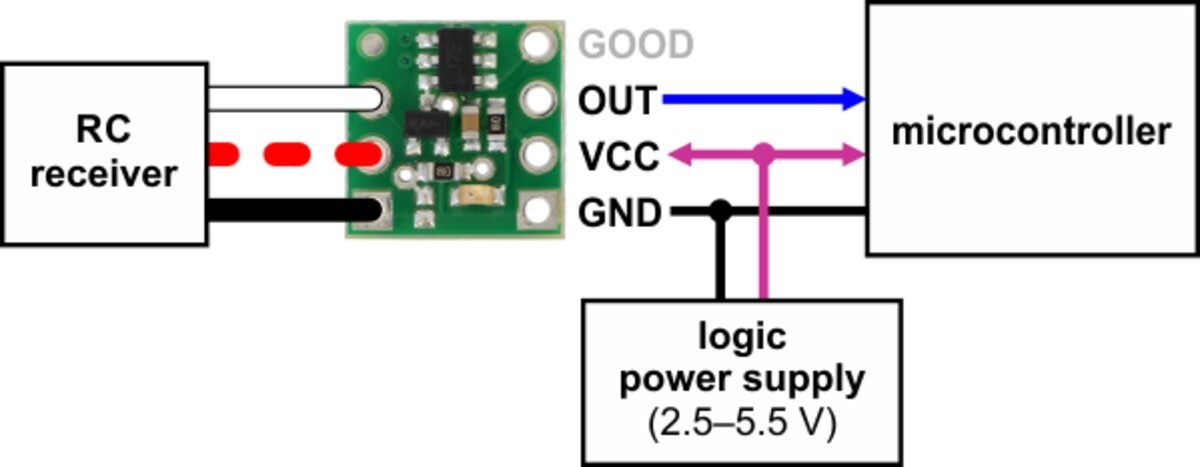

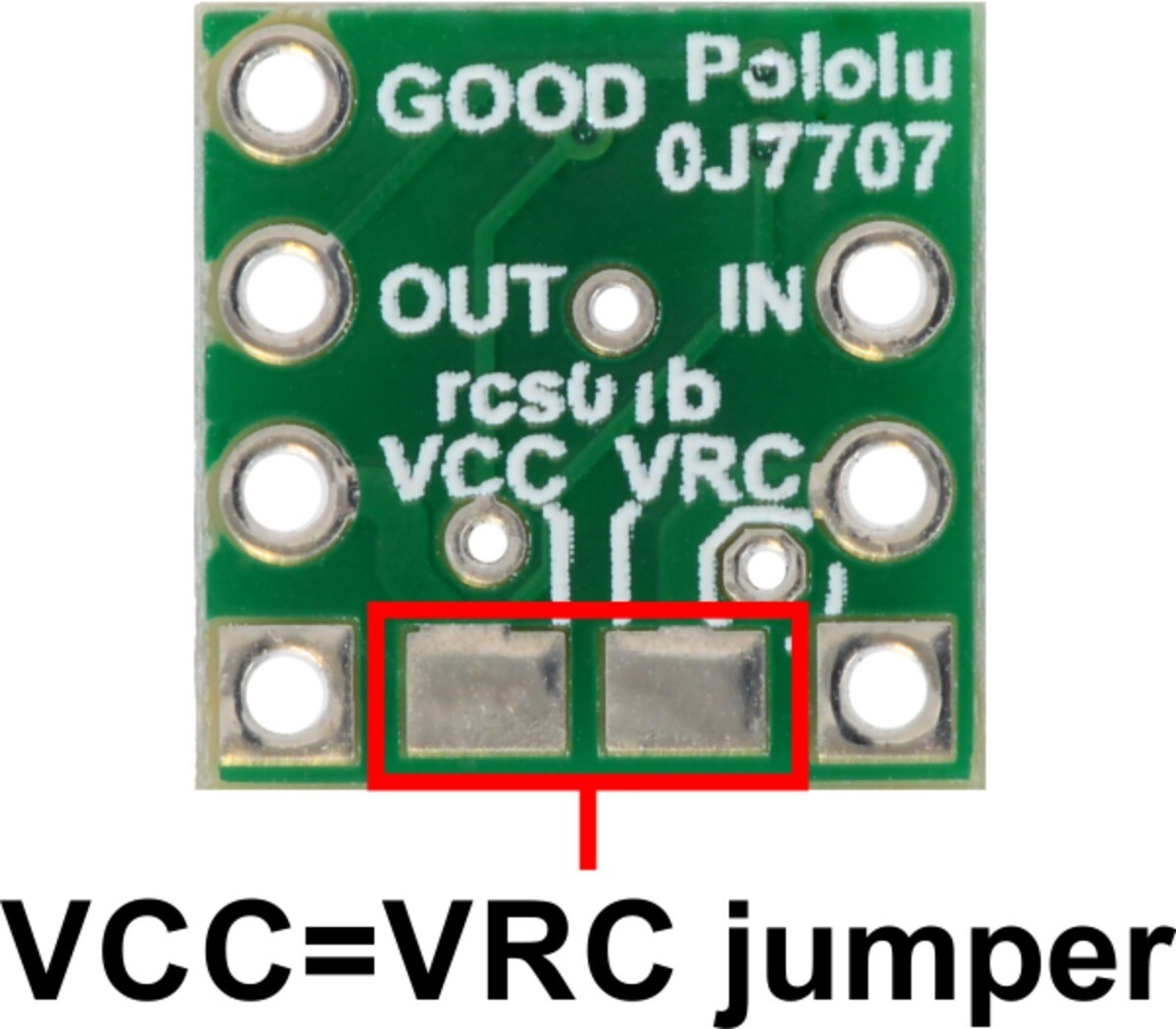

Platinen kræver en strømkilde på 2,5-5,5 V, som skal føres til VCC. Platinen kan drives af ethvert digitalt system, der læser outputtet, eller den kan drives af RC-modtageren, hvis den overlejrede jumper på undersiden af pladen, der forbinder VRC med VCC, er aktiveret.

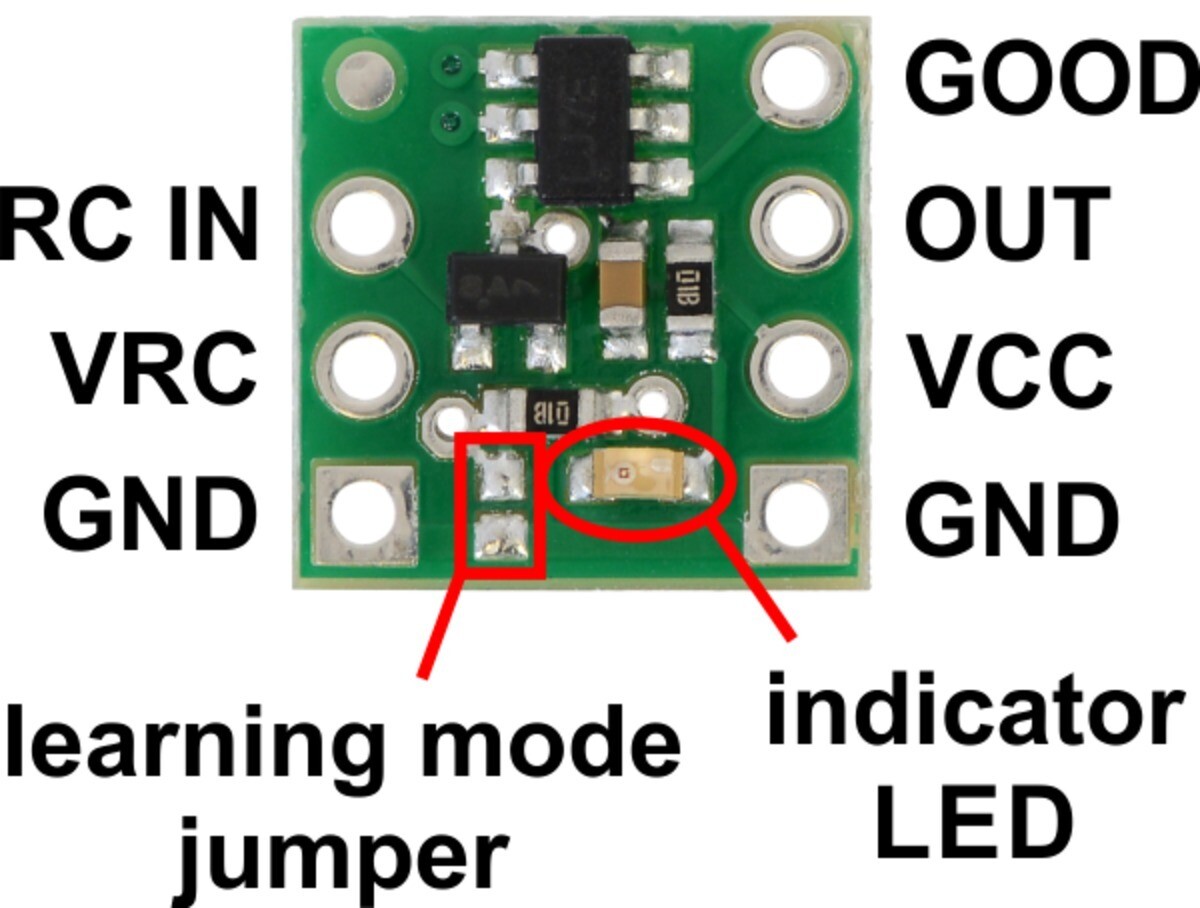

Den RC-kontakt måler bredden af de indkommende RC-impulser og sammenligner dem med en brugerdefineret tærskel (med ±64 µs hysteres), for at bestemme, om udgangen skal aktiveres. Standard er tærsklen ca. 1700 µs, hvor kontakten aktiveres over tærsklen (længere impulser), men kontakten har en læringsfunktion, med hvilken du kan ændre tærskelværdien og aktiveringsretningen. En sikker-start-funktion reducerer sandsynligheden for uventet aktivering.

Tekniske data

• Størrelse: 0,4 x 0,4
• Vægt: 0,3 g
• Maksimal strøm på et enkelt I/O: 25 mA
• Mini-dimensioner: Logisk spænding: 2,5 V
• MaxiMaße Logikniveau: 5,5 V

Leveringsomfang

1x Pololu RC-kontakt med digital udgang

Downloads

• Bedienungsanleitung
