Pololu LSM6DS33 3D-akselrometer og gyroskop bærer med spændingsregulator 2736

Der LSM6DS33 sammen et digitalt 3-akse accelerometer og en 3-akse gyroskop I et enkelt sæt. Sensoren leverer seks uafhængige målinger af acceleration og rotationshastighed, hvor følsomheden kan indstilles i området ±2 g til ±16 g og ±125 °/s til ±2000 °/s, og som er tilgængelige via I2C- og SPI-grænseflader. Denne LSM6DS33-brik har en 3,3 V strømforsyning og integrerede spændingsregulatorer, der muliggør drift fra 2,5 til 5,5 V. Afstanden mellem stikkene på 0,1 tommer gør det nemt at bruge med standard loddefri breadboards og 0,1-tommers huller.

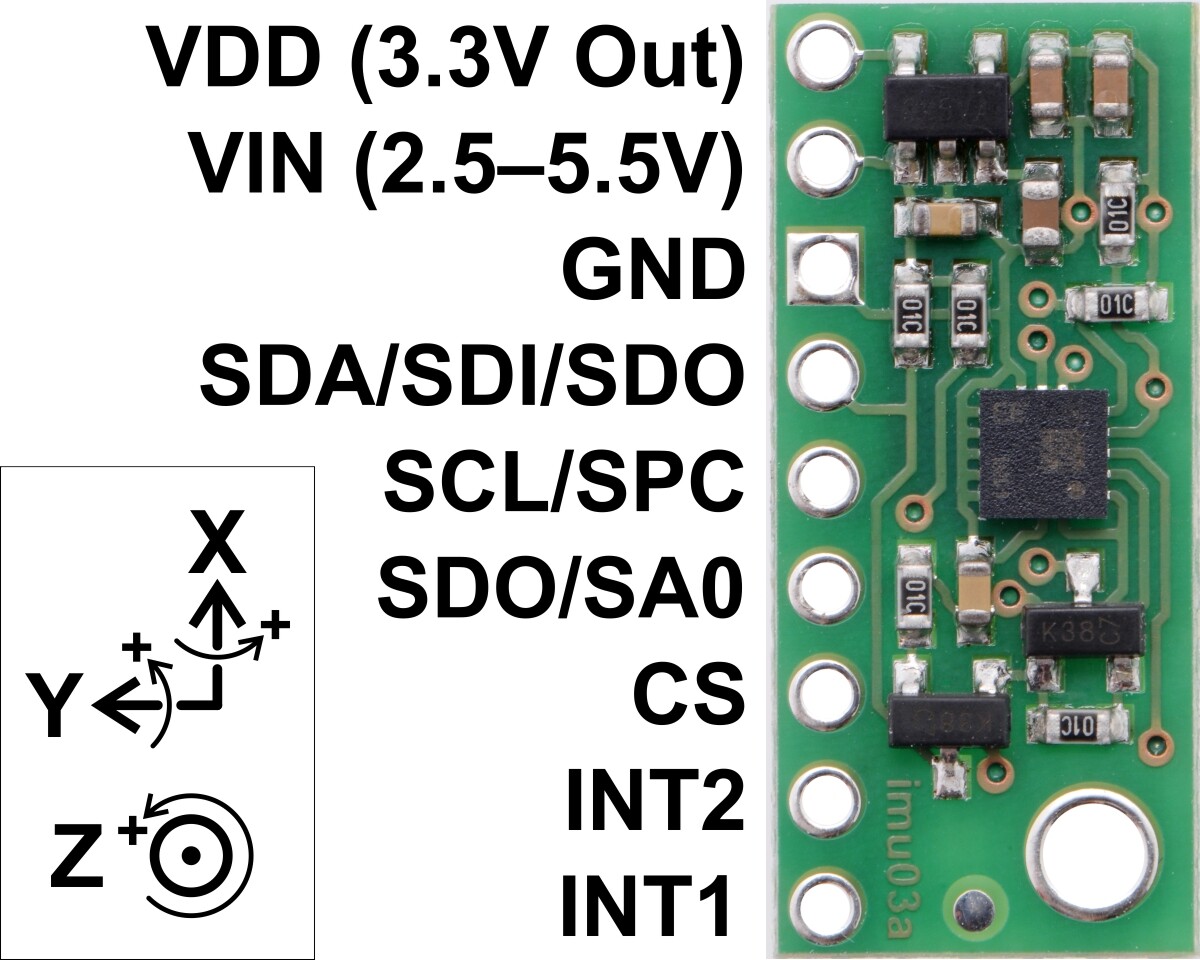

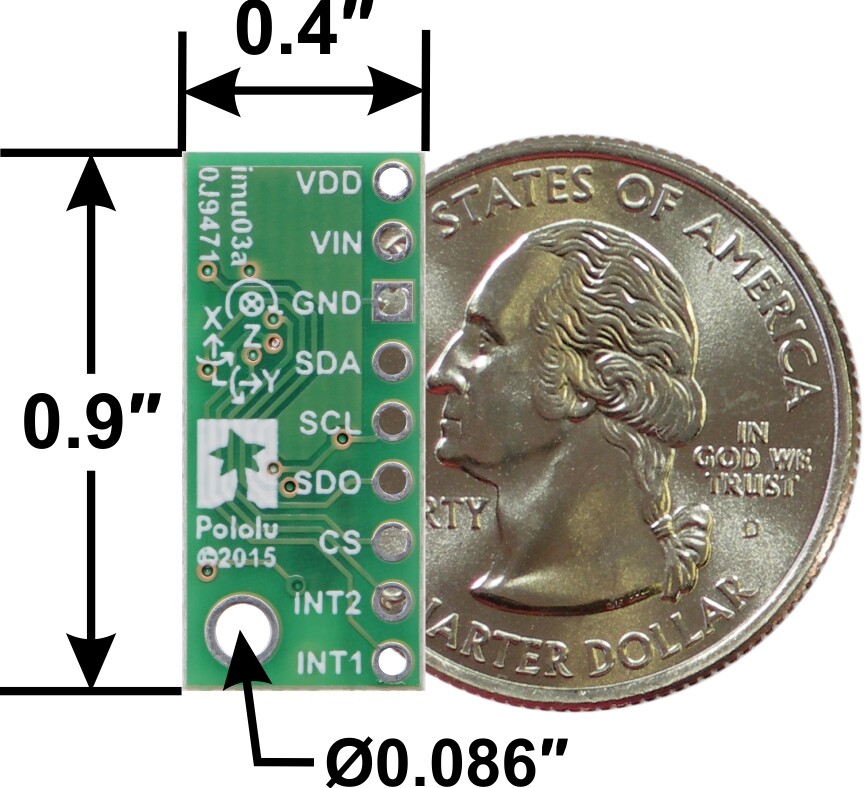

Denne printplade er en kompakt (0,4 x 0,9 Zoll) breakout-plade til ST’s trækraftmodul LSM6DS33, som har en 3-akse digital lineæraksel og et 3-akse digitalt drejningsgyroskop; Vi anbefaler derfor, at du omhyggeligt læser databladet for LSM6DS33 (1 MB PDF), før du bruger dette produkt. LSM6DS33 er en fantastisk IC, men dets lille størrelse gør det svært at bruge for den typiske studerende eller hobbyist. Den fungerer også ved spændinger under 3,6 V, hvilket kan gøre det vanskeligt at tilslutte mikrocontrollere, der drives med 5 V. Denne breakout-plade løser disse problemer ved at integrere yderligere elektronik, herunder en 3,3 V strømforsyning og niveaudifferensieringskredsløb, mens den samlede størrelse forbliver så kompakt som muligt. Pladen er fuldt ud bestykket med sine SMD-komponenter, inklusive LSM6DS33, som vist på produktbilledet.

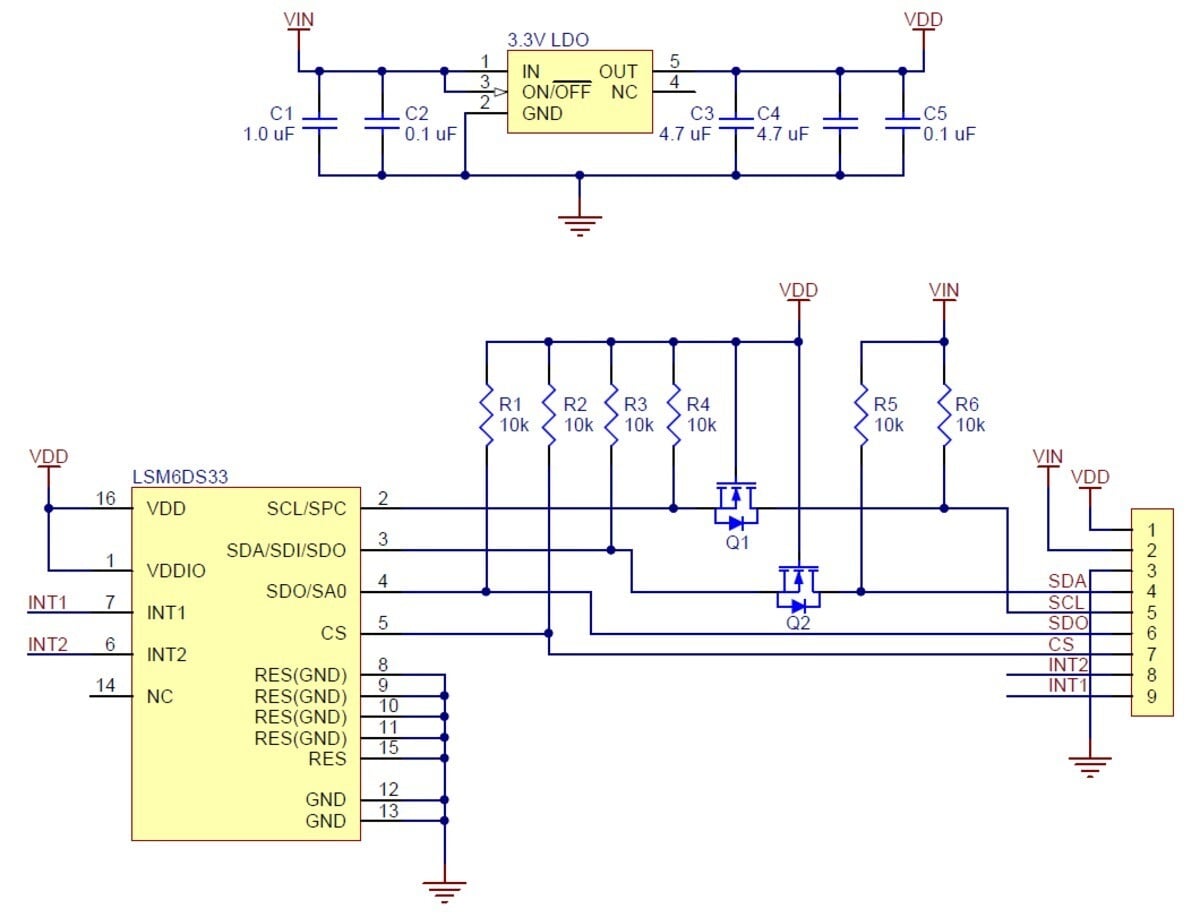

Specifikationer

• Mål: 10 x 23 x 3 mm
• Vægt uden header-pins: 0,6 g
• Interface: I2C, SPI. (styres af CS-pin.)
• Minimumsdriftstemperatur: 2,5 V
• Maksimal driftsspænding: 5,5 V
• Måleområde:
  • ±2 g, ±4 g, ±8 g eller ±16 g (akselermåler)
  • ±125, ±245, ±500, ±1000 eller ±2000 °/s (Gyroskop)
• Strømforsyning: 2 mA
• Udgangsformat (I2C/SPI):
  • Beschleunigungssensor: 16-bit måling pr. akse
  • Gyroskop: En måling med 16 bit pr. akse
• følsomhedsområde (konfigurerbart):
  • Accelerometer: ±2 g, ±4 g, ±8 g eller ±16 g
  • Gyroskop: ±125, ±245, ±500, ±1000 eller ±2000°/s

Inkluderede komponenter

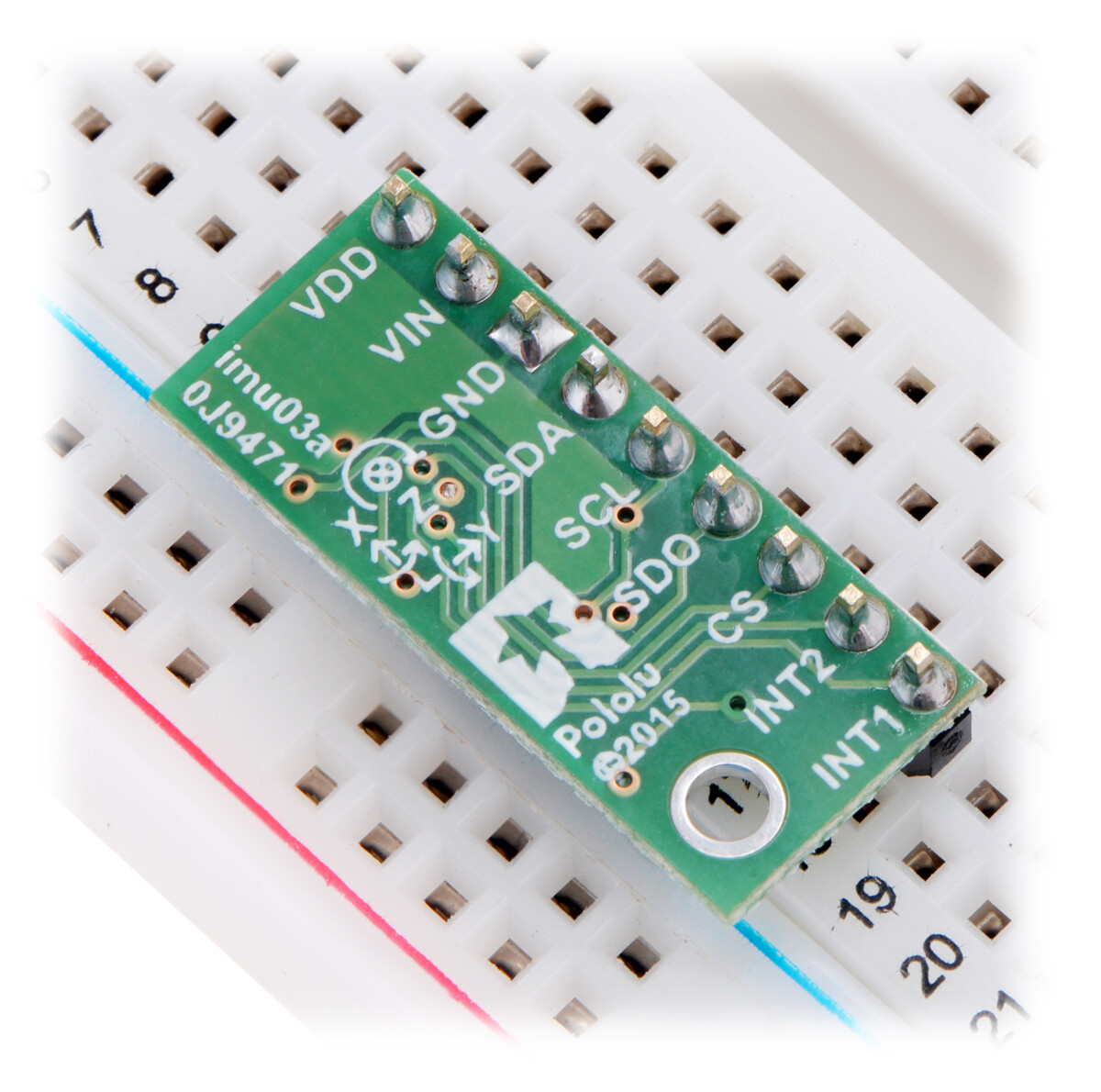

En 1×9-strib med 0,1-tommers stiftlejer og en 1×9-strib med vinkelrette 0,1-tommers stiftlejer er inkluderet, som vist på billedet. Du kan lodde den ønskede stiftleje til printpladen, så du kan bruge den med brugerdefinerede kabler eller lødfrie breadboards, eller du kan lodde led direkte til printpladen for mere kompakte installationer.
