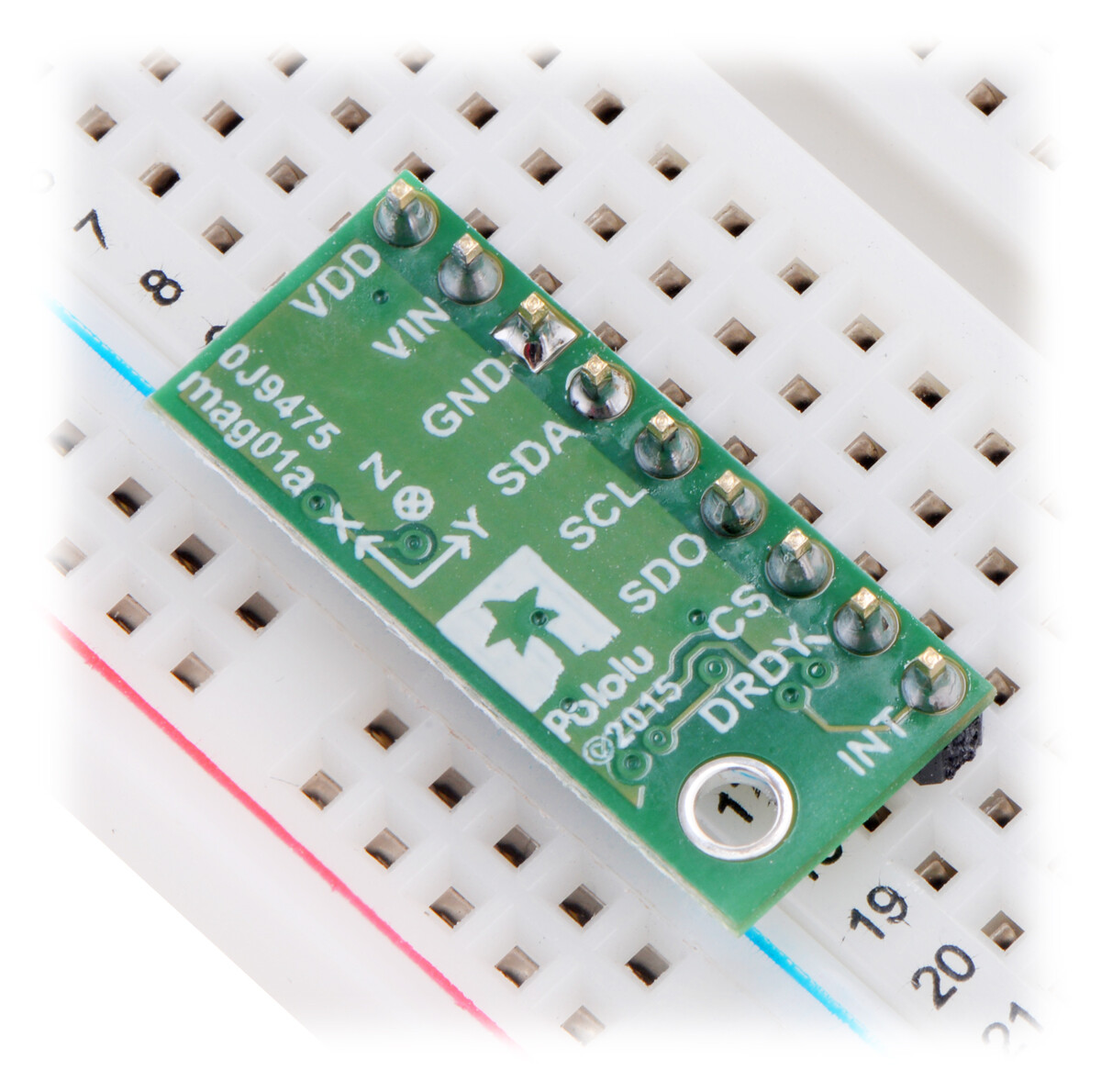

Pololu LIS3MDL 3-Axis Magnetometer Bærer med Spændingsregulator 2737

Oversigt:

Denne plade er et kompakt (0,4? × 0,9?) breakout-board til den treaksel digitale magnet sensor LIS3MDL fra ST. LIS3MDL er en fantastisk IC, men dets lille størrelse gør det svært for den typiske studerende eller hobbyist at bruge. Den fungerer også med spændinger under 3,6 V, hvilket kan gøre det vanskeligt at forbinde med 5V mikrocontrollere. Dette breakout-board løser disse problemer ved at integrere yderligere elektronik, herunder en 3,3V spændingsregulator og logisk niveau konvertering, i så kompakt en størrelse som muligt. Pladen leveres fuldt ud med SMD komponenter, inklusive LIS3MDL.

LIS3MDL har mange justerbare indstillinger, herunder fire valgbare følsomhedsniveauer (forstærkning), et bredt udvalg af outputdatahastigheder og et programmerbart eksternt interruptsignal. De tre målinger af magnetfeltstyrken er tilgængelige via en digital grænseflade, som kan konfigureres til at fungere i I²C- (TWI) eller SPI-tilstand.

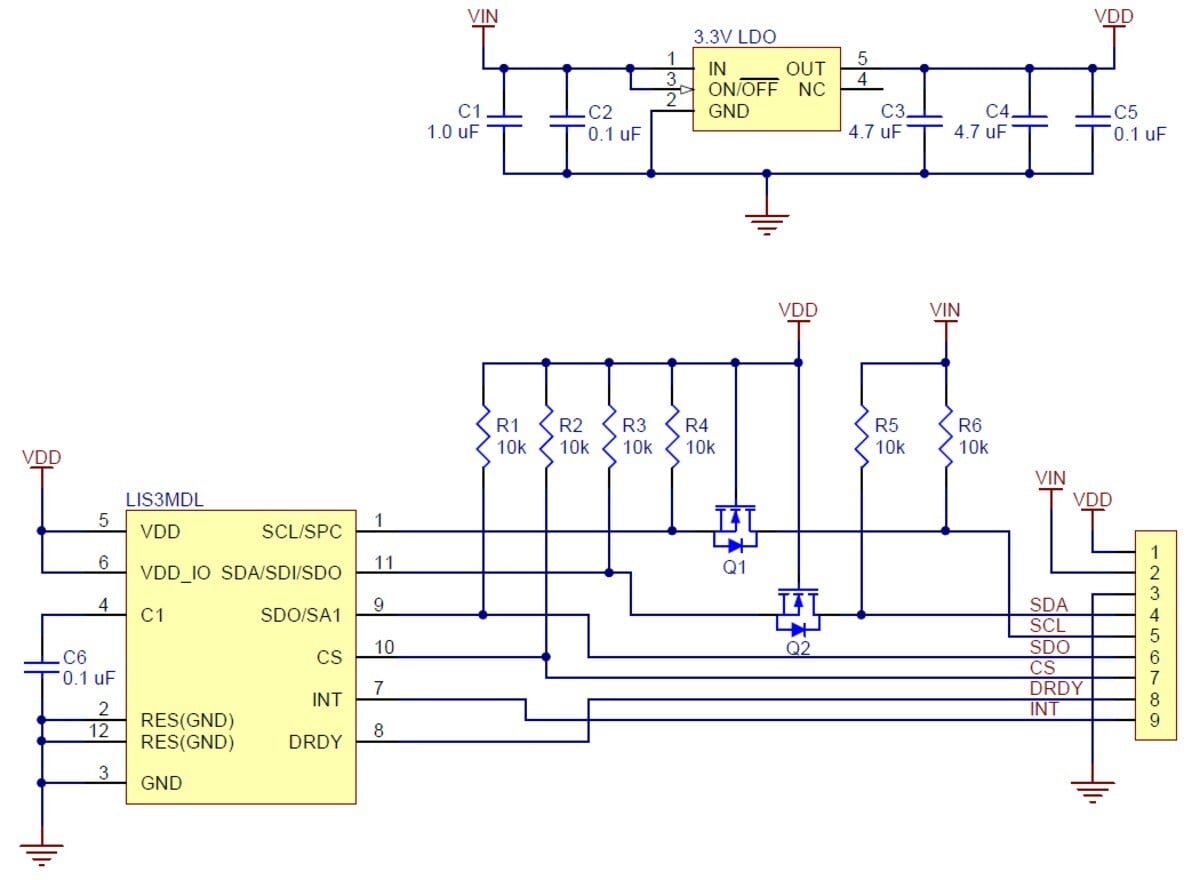

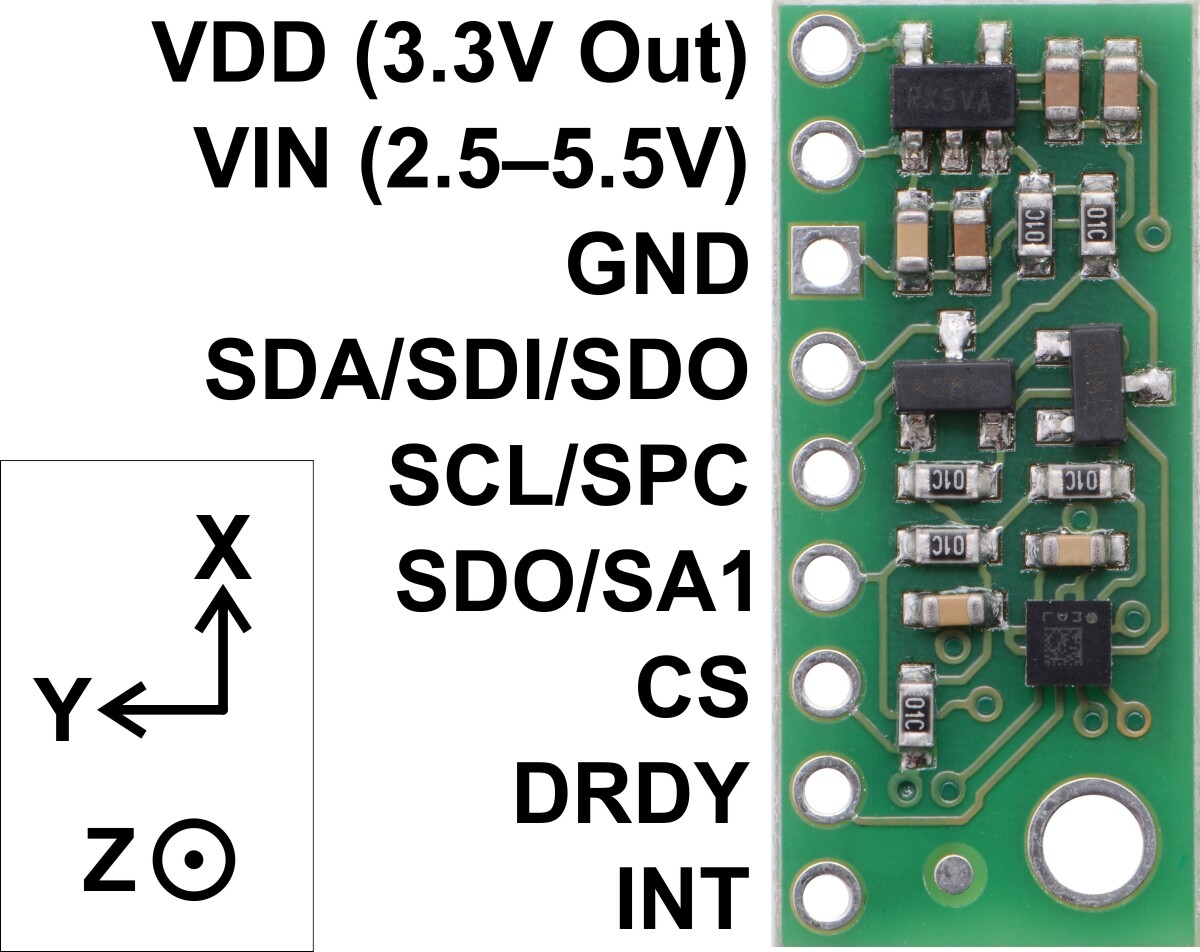

Bordpladen inkluderer en lineær spændingsregulator med lavt fald, der leverer de 3,3 V, som LIS3MDL kræver, hvilket gør det muligt at forsyne sensoren fra en 2,5-5,5 V strømforsyning. Regulatorens udgang er tilgængelig på VDD-pinnen og kan levere næsten 150 mA til eksterne enheder.

Tekniske specifikationer:

• Dimensioner: 0,4? × 0,9? × 0,1? (10 × 23 × 3 mm)
• Vægt uden blyantstifter: 0,6 g (0,02 oz)
• Driftsspænding: 2,5 V til 5,5 V
• Strømforsyning: 3 mA
• -Udgangsformat (I²C/SPI): en 16-bit værdi pr. akse
• Sensitivitetsområde (konfigurerbart): ±4, ±8, ±12 eller ±16 Gauss

Emballage liste:

• 1x 0,1 mm brede bånd
• 1x 9-stifter af 0,1? rette stik

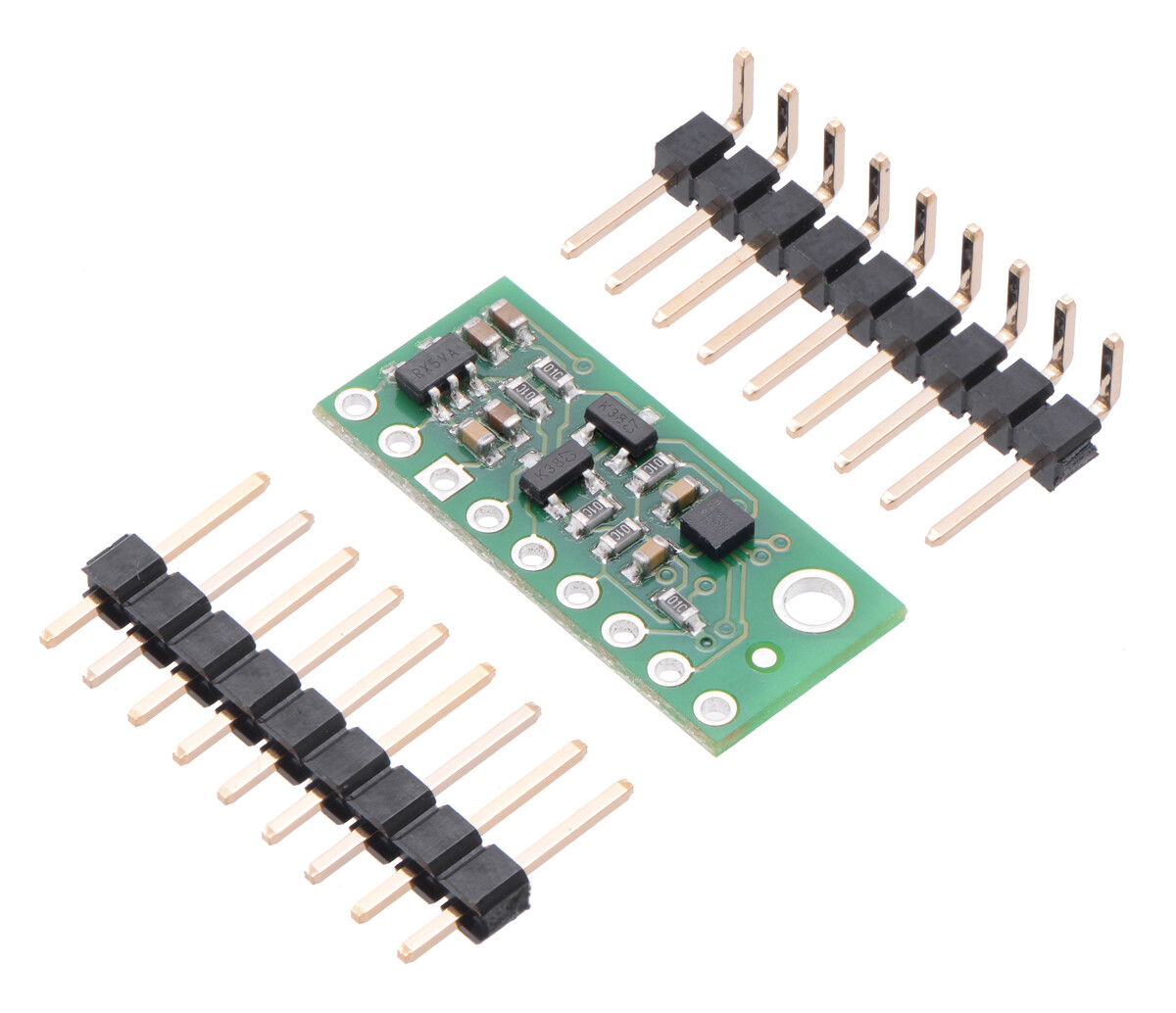

• <1x Pololu LIS3MDL 3-akse magnetometerholder med spændingsregulator
