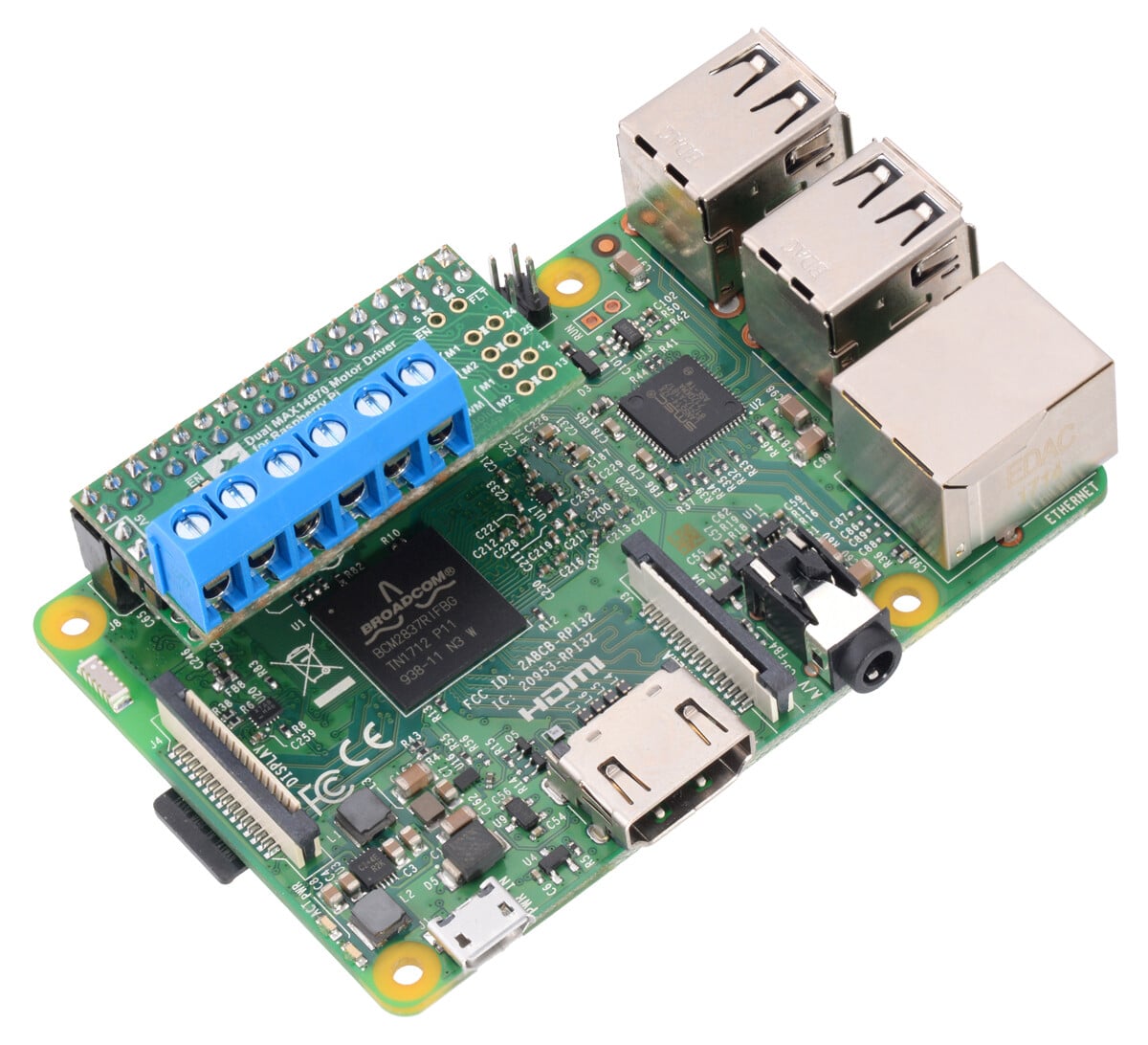

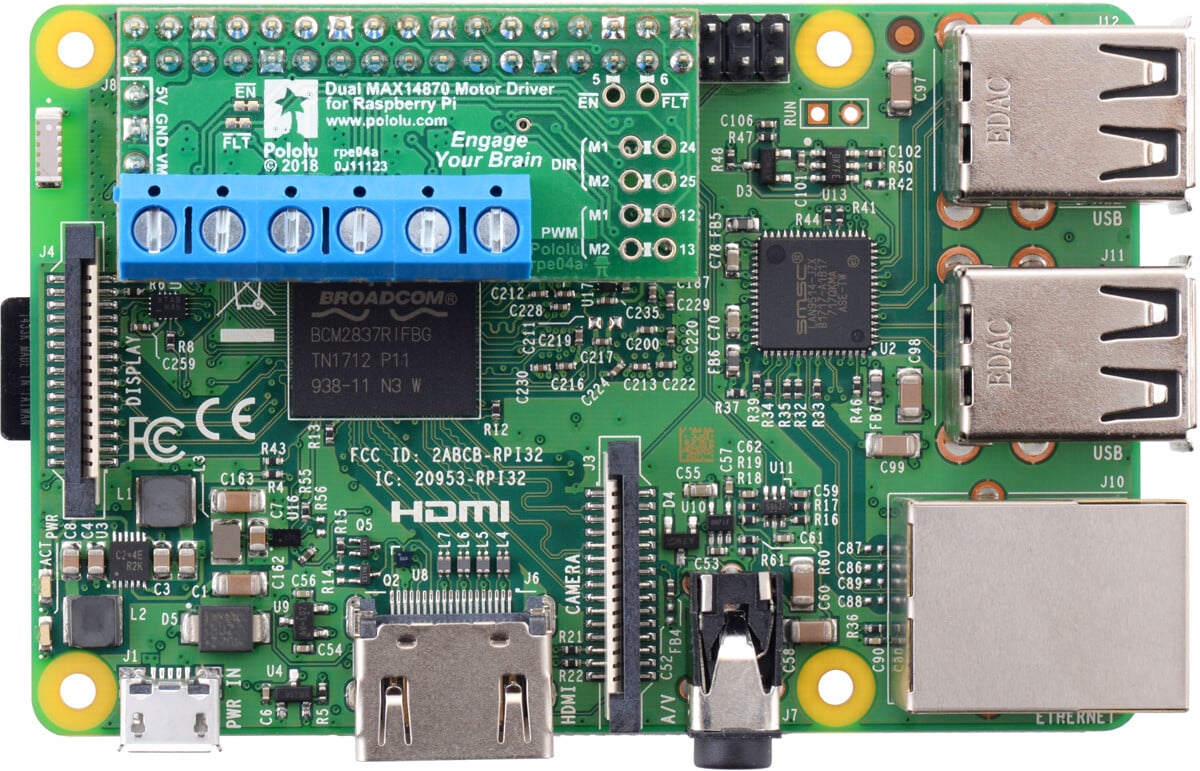

Pololu Dual MAX14870 Motor Driver for Raspberry Pi (Samlet) 3759

Denne kompakte udvidelsesplade kan direkte monteres i GPIO-headeret af et Raspberry Pi indsæt og tilbyder en enkel og omkostningseffektiv løsning til at drive et par små Bistromotorer med børster. Hans par integrerede MAX14870-Motorcontroller muliggør drift fra 4,5 V til 36 V, hvilket gør den til et fantastisk styringsalternativ for små motorer, der drives med et bredt spændingsområde. Printpladen kan levere 1,7 A (2,5 A i spids) pr. motor kontinuerligt. Denne version fuldt samlet leveret med loddede forbindelser.

• To einkanalige H-Brückemotorcontroller med overstrømsbeskyttelse og interne friktionsdioder (kan hver styre en DC-motor)
• Motordrift: 4,5 V til 36 V
• Udstrøm: 1,7 A kontinuerligt (2,5 A spids) pr. motor
• Brættet kan optional forsynes med strøm direkte via en ekstra regulator (ikke inkluderet).
• Python-bibliotek Gør det nemmere at komme i gang med at bruge denne printplade som en motorstyringsudvidelsesplade
• GPIO-pin-tilknytninger kan justeres, hvis standardtilknytningerne ikke er praktiske.
• Polaritetsbeskyttelse på motorstrømforsyningen
• Lavspændingsbeskyttelse og beskyttelse mod overstrøm og overtemperatur
• En overflademonteret modstand kan valgfrit tilføjes for at muliggøre automatisk strømbegrænsning.

Mål

• Størrelse: 1,7″ x 0,65″ (uden medfølgende hardware)
• Vægt: 12 g

Generelle specifikationer

• Motorstyring: MAX14870 (x2)
• Motorporte: 2
• Minimum driftsspænding: 4,5 V
• Maksimal driftsspænding: 36 V
• Kontinuert strømstyrke pr. kanal: 1,7 A. Typiske resultater ved VIN=18 V og 90 % driftstid ved stuetemperatur.
• Strøm ved spids: 2,5 A
• Maksimal PWM-frekvens: 50 kHz
• Polaritetsbeskyttelse?: Ja
• Del?

Downloads

• User's guide
• Datasheet
• Schematic diagram
• Dimension diagram
• MAX144870 3D model
• Drill guide
