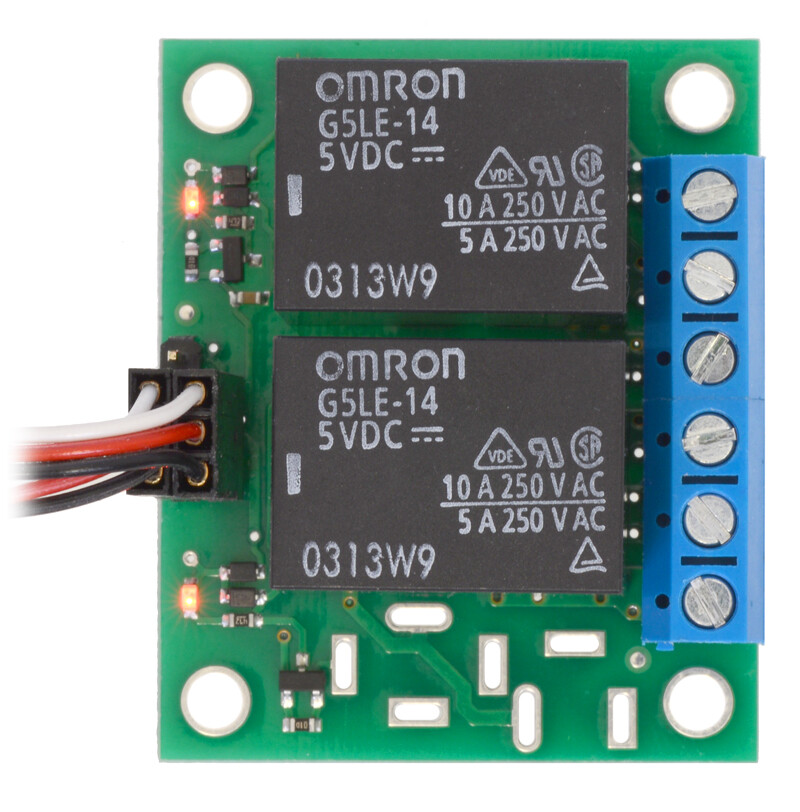

Pololu Basic 2-Kanal SPDT Relæ Carrier med 5VDC Relæer (Samlet) 2-Kanal Relæmodul 2485

Oversigt

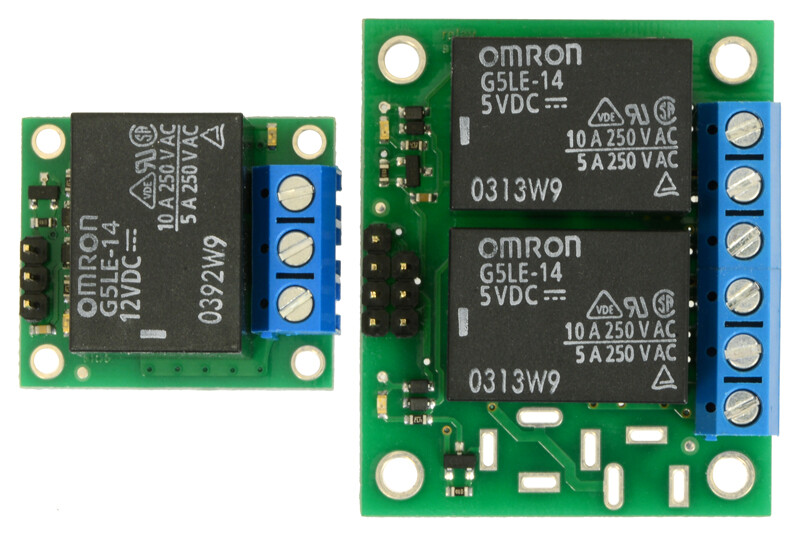

Pololu Basic 2-Kanal Relaissteuerungsmoduler gør det muligt at styre to enkeltpolige, dobbeltvirkende (SPDT) kontakter nemt, uafhængigt af lavspændings- og svagstrømsignaler. Modulerne er tilgængelige med 5 V og 12 V Omron G5LE-14-DC5 og G5LE-14-DC12 strømforsyninger, eller de kan købes som præ-solderede moduler eller som del af et kit, hvilket giver større anvendelsesfleksibilitet.

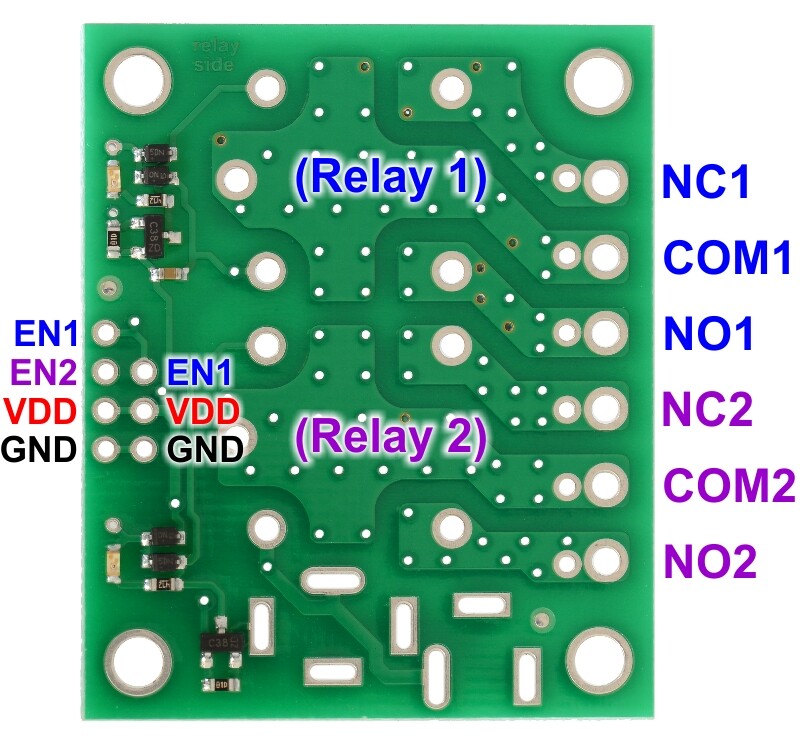

Bordpladen har relæstyringspins med en afstand på 0,1″, som er kompatible med almindelige loddefri breadboards og servo-kabelstik. Relæstyringspins er placeret på et sæt store pads, der er beregnet til brug med to 3-polige klemmer i 5 mm-net og et sæt mindre pads i 0,2″ net, hvilket gør dem kompatible med 0,1″ perfboards.

Specifikation

• Komfortabelt layout
• To LED’er til at vise spolebetjeningen
• Zenerdiod for hurtig strømstød ved relæspolen
• Elektriske ruteafstandskrav ved relæskiftepunktet

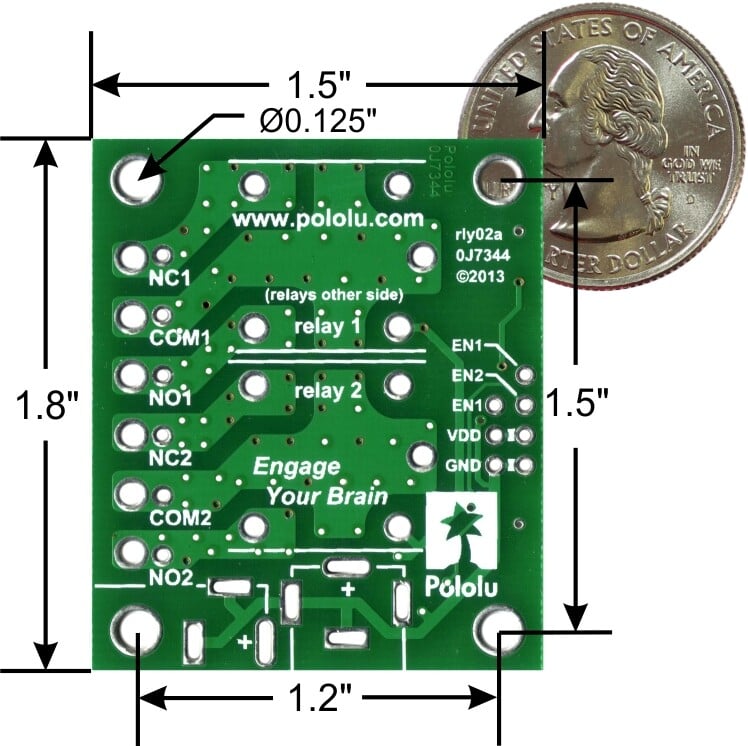

• Størrelse: 1.8″ × 1.5″ × 0.1″
• Vægt: 5,7 g

Emballageliste

1x Pololu Basic 2-Kanal SPDT Relaisbryder med 5VDC relæ (monteret)

Downloads

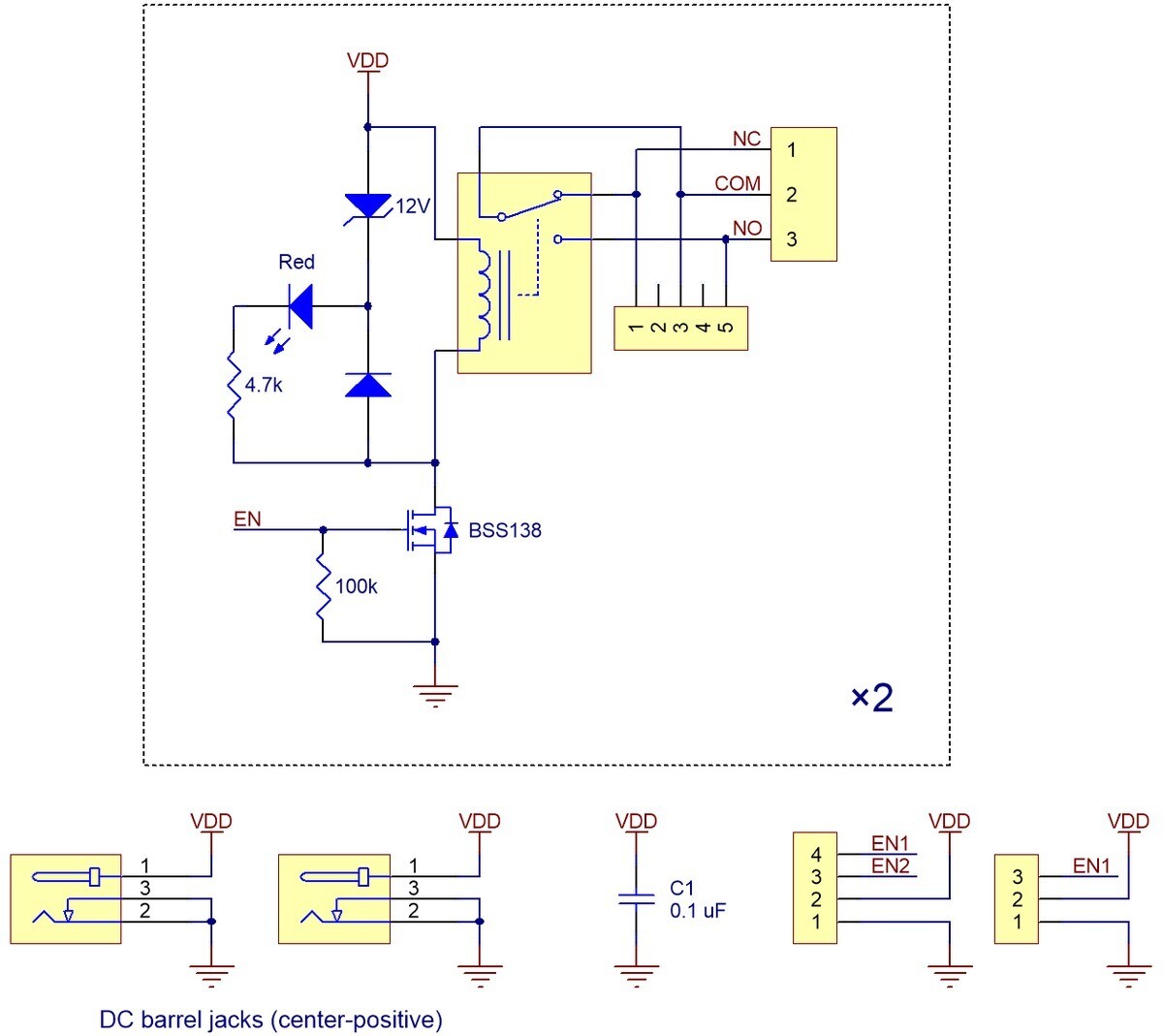

• Schematic diagram
• Omron G5LE datasheet
• BSS138 N-channel MOSFET datasheet
