Pololu A4990 Dual Motor Driver Carrier, dual H-bro, 2137

Dette kompakte breakout-board gør det nemt at bruge den Dual-Motortreiber A4990 fra Allegro, der kan styre to strømbaserede motorer over et bredt driftsspændingsområde fra 6 V til 32 V. Det er i stand til at levere en kontinuerlig strøm på 0,7 A pr. motorkanal og integrerede målemodstande gør det muligt for A4990 at begrænse motorens spidsstrøm til ca. 0,9 A pr. kanal. Driveren har desuden beskyttelse mod omvendt polaritet, lav spænding, høj spænding, overstrøm og overtemperatur.

• Dual-H-brücke Motorcontroller: Kan styre to DC-motorer eller en bipolar stepping motor
• Driftsspænding: 6 V til 32 V
• Udstrøm: 0,7 A kontinuerlig drift pr. motor
• Strømkontrollen begrænser spidsstrømmen til 0,9 A pr. motor
• Indgange er 3V og 5V kompatible
• Robust:
  • Polaritetsbeskyttelseskreds
  • Kan tåle indgangsspændinger på op til 40 V.
  • Spændingsbeskyttelse mod underspænding og overspænding
  • Overtemperaturbeskyttelse
  • Kortslutningsbeskyttelse til strømforsyning, kortslutningsbeskyttelse til jord og kortslutningsbeskyttelse ved motorudgange

Inkluderet hardware

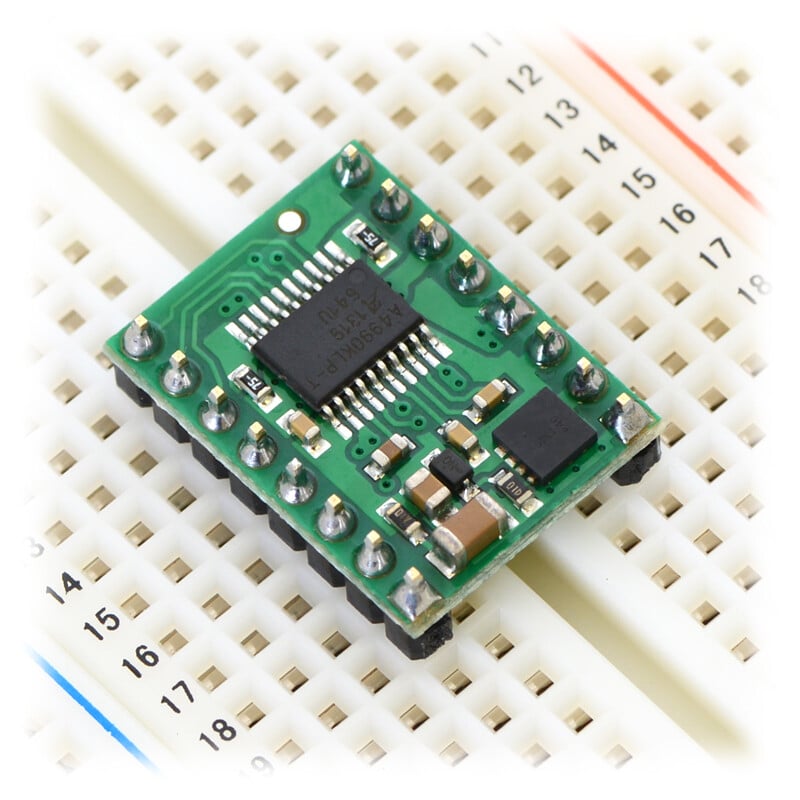

Leveringsomfanget for motortreibertræker A4990 inkluderer to afbrydelige 0,1-tommers stiftlejer med 1 × 8 pins, som kan loddes til at bruge driveren med perfboards, fumlebræt eller 0,1-tommers kontakter. (Stiftlejernes kan muligvis leveres som et enkelt 1×16-stykke, der kan deles i to dele.) Når disse stiftlejer bruges, kan printet orienteres, så delene er synlige, som vist på det højre billede ovenfor, eller at trykket kan ses ved at lodde stiftlejernes fra den modsatte side. Du kan også lodde dine motorkabler og andre kontakter direkte til printet.
