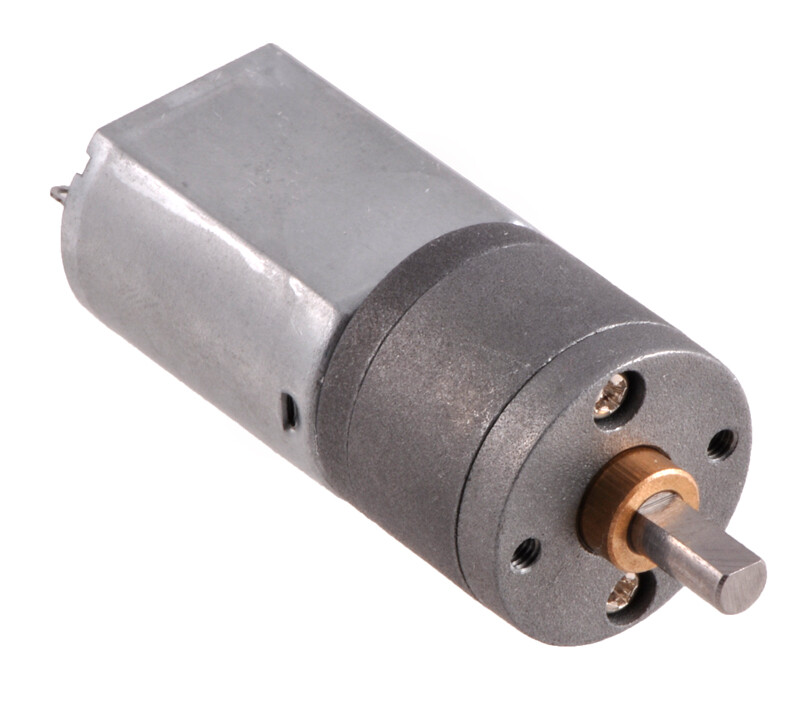

Pololu 73:1 Metal Gear Motor 20Dx42L mm (Kort udgående aksel) 1163

Nye versioner er tilgængelige! Vi har erstattet disse ældre, korte gearmotorer med en længere udgående aksel med en meget bredere vifte af gearforhold. Du kan finde det fulde udvalg af disse nye versioner. Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.. De ældre versioner er nu kun tilgængelige som specialbestilling i store mængder. kontakt os for mere information.

Bemærk, at følgende produktside er inkluderet til historiske formål; den er ikke blevet opdateret til at afspejle vores nuværende udvalg af gearmotorer med 20 mm.

Oversigt

De 20 mm lange børstede DC-gearmotorer har alle samme dimensioner undtagen gearkassens længde, og de er beregnet til brug ved 6 V. Generelt kan disse typer motorer køre med spændinger både over og under denne nominelle spænding, så de bør komfortabelt fungere i området 3 – 9 V. Højere spændinger kan begynde at påvirke motorens levetid negativt, og lavere spændinger er muligvis ikke praktiske. Der findes fire forskellige gearforhold:

Gearforhold
Hastighed uden belastning
@ 6 V
Strøm uden belastning
@ 6 V
Moment
@ 6 V
Maksimal strøm
@ 6 V

29:1
450 RPM
250 mA
25 oz-in
3,2 A

56:1
250 RPM
250 mA
45 oz-in
3,2 A

73:1
180 RPM
250 mA
60 oz-in
3,2 A

154:1
90 RPM
250 mA
120 oz-in
3,2 A

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. Stille gearmotorer kan betydeligt reducere deres levetid og i nogle tilfælde resultere i øjeblikkelig skade på gearkassen. Dette er især sandt for højere gearforhold, som kan generere nok moment til at beskadige sig selv. Lange perioder med stalling (på et par sekunder) kan føre til termisk skade på motorens viklinger og børster.

Gearmotorens frontplade har to monteringshuller med gevind til M2.5 skruer, og du kan bruge vores specialdesignede Metal gearmotor-beslag, 20D mm (som vist på det venstre billede nedenfor) for at montere gearmotoren til dit projekt ved hjælp af disse monteringshuller og skruerne, der følger med beslaget.

Pololu 20D mm tandet motor med beslag og aksel.

Hvid Pololu hjul 60×8 mm på en Pololu 20 mm metalgearmotor.

Denne gearmotor har en udgående aksel med en diameter på 4 mm; Pololu universelle aluminium monteringscentre til 4 mm aksler kan bruges til at montere vores større Pololu hjul (diametre på 60 mm-, 70 mm-, 80 mm- og 90 mm) eller tilpasse hjul og mekanismer til gearmotorens udgående aksel (se det højre billede ovenfor). Alternativt kan du bruge vores Adapter til scooterdæk på 4 mm for at montere mange almindelige scootor-, skateboard- og inlineskøjtehjul på gearmotorens udgående aksel, og du kan bruge vores 12 mm hjuladapter For at bruge denne motor med mange almindelige hobby RC-hjul. Gearkassens udgående aksel passer også direkte til en 120 mm diameter. Wild Thumper hjul, som vist nedenfor.

Dagu Wild Thumper hjul 120×60 mm (metalrød) med Pololu 20D mm metalgearmotor.

Dimensiondiagram

Diagrammet nedenfor viser dimensionerne for gearmotorene med en diameter på 25 mm (enheder er mm over [tommer]). Dette diagram er også tilgængeligt som et nedladelig PDF (172k PDF).

Dimensionerne for de originale Pololu metalgearmotorer med en længere udgående aksel er 20 mm. Enhederne er i mm over [tommer]. Dette diagram gælder kun for de angivne gearforhold.

Denne illustration er også tilgængelig som en nedladelig PDF (172k PDF).

Vælg det rigtige gearmotor

Vi tilbyder et bredt udvalg af metalgearmotorer, der tilbyder forskellige kombinationer af hastighed og moment. Vores Metallmotor sammenligningstabel kan hjælpe dig med at finde den motor, der bedst opfylder dine projekts krav.

Nogle af Pololus metalgearmotorer.
