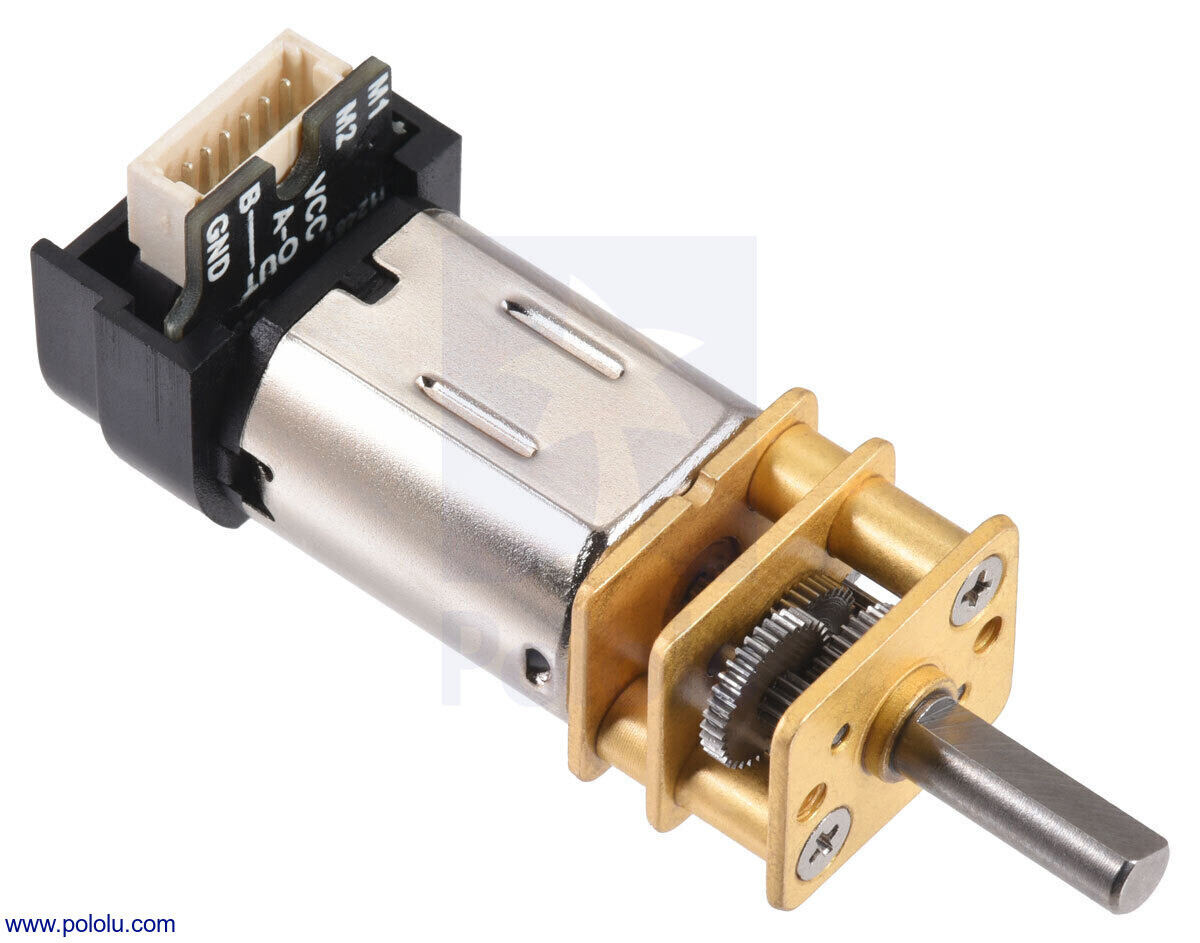

Pololu 150:1 Mikro Metal Gearmotor HPCB 12V med 12 CPR Encoder Side Connector 5219

Dette er et geborstet Miniatur-DC-metallgetriebenmotor med GearkasseSkæring på 10 x 12 mm og en 9 mm lang D-formet gearudgående aksel med 3 mm diameter. Kabel fås separat.

Gearmotor detaljer:

• Motortype/Børste: HPCB 12V: Leistungsstark 12V med koliebørster
• Gearkasse: 150,58:1 med messingplader

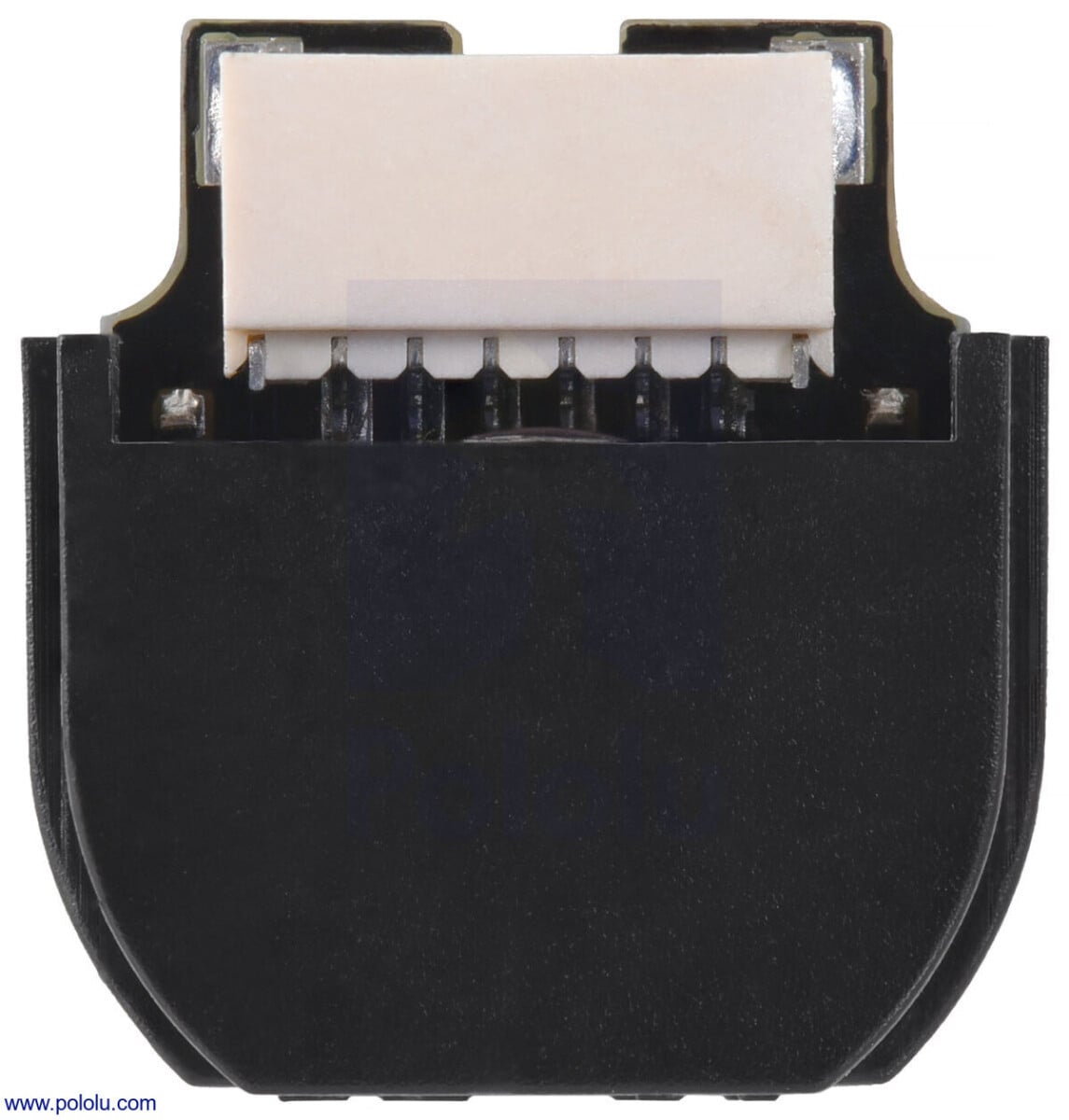

• Encoder: 12 CPR inkrementel Quadratur med Sideforbindelse

Vigtige specifikationer:

• Spenning: 12 V
• Effektivt turtal: 220 U/min, 80 mA
• Projektion af data*: 1,8 kg?cm (24 oz?in), 0,75 A

* Bemærk: De angivne værdier for stillstands-drejningsmoment og -strøm er teoretiske. Hvis motoren eller gearkassen afbrydes, kan det beskadige dem.

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.: 25x32x34x35x38 / 12x11x14x13x10 = 150,58:1

Mål

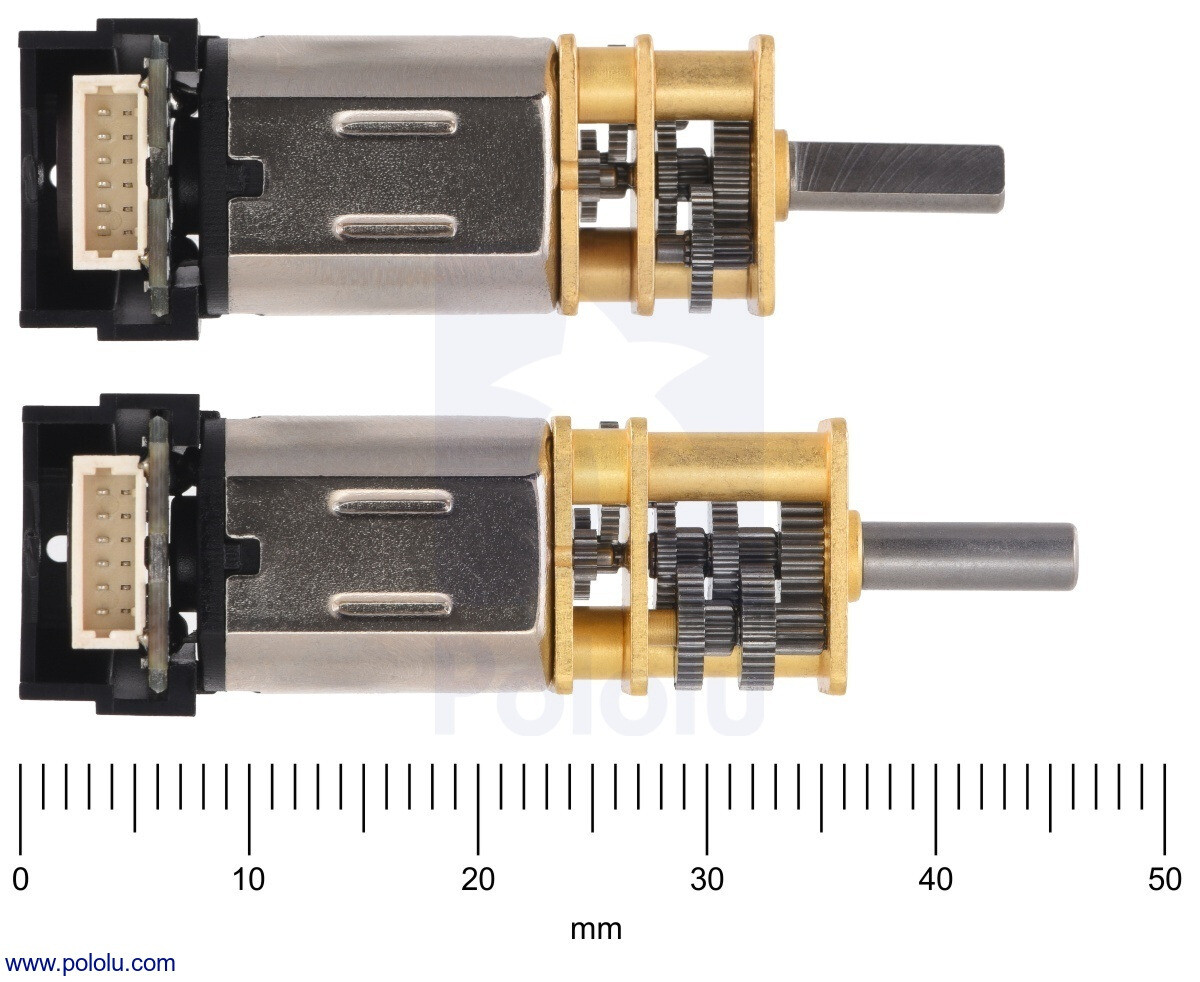

• Størrelse: 10 x 12 x 32 mm. Drejningsakken forlænger længden med 32 mm med 10 mm, og encoderen stikker ud over 10 x 12-gevirskærmen på tre af de fire sider.
• Vægt: 11 g
• Skæftdiameter: 3 mm D-skaft.

Generelle specifikationer

• 150,58:1
• Tomgangshastighed ved 12 V: 220 o/min. Typisk; ±20 %.
• Strøm i hvile ved 12 V: 0,08 A. Typisk ±50 %. Strømmen i hvile afhænger af intern friktion, som påvirkes af mange faktorer, herunder omgivelsestemperaturen og motorens driftstid.
• Blokstrøm ved 12 V: 0,75 A
• Blokkering Moment ved 12 V: 1,8 kg·cm
• Maksimal effekt ved 12 V: 1,0 W

Denne motor kører med 6 V, men er beregnet til drift med 12 V.

• Tomgangshastighed ved 6 V: 110 omdr./min
• Blokstrøm ved 6 V: 0,38 A
• Blokkering Moment ved 6 V: 0,90 kg·cm
• Encoder: 12 CPR-Encoder med med sideforbindelser
• Holdbare kulbørster?: Y
• Motustype: 0,75 A moment ved 12 V (HPCB 12 V – med koliebørster)

Ydelse ved maksimal effektivitet

• Maksimal effektivitet ved 12 V: 28 %
• Hastighed ved maksimal effektivitet: 170 omdr./min
• Moment ved maksimal effektivitet: 0,42 kg·cm
• Strøm ved maksimal effektivitet: 0,22 A
• Udgangseffekt ved maksimal effektivitet: 0,73 W

Downloads

• Datasheet
• Dimension
