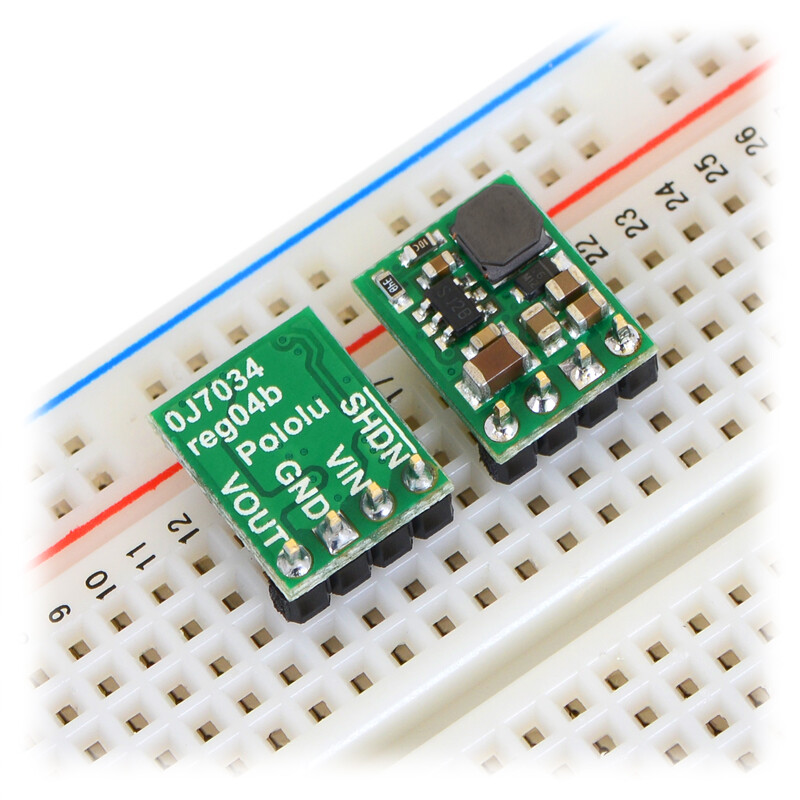

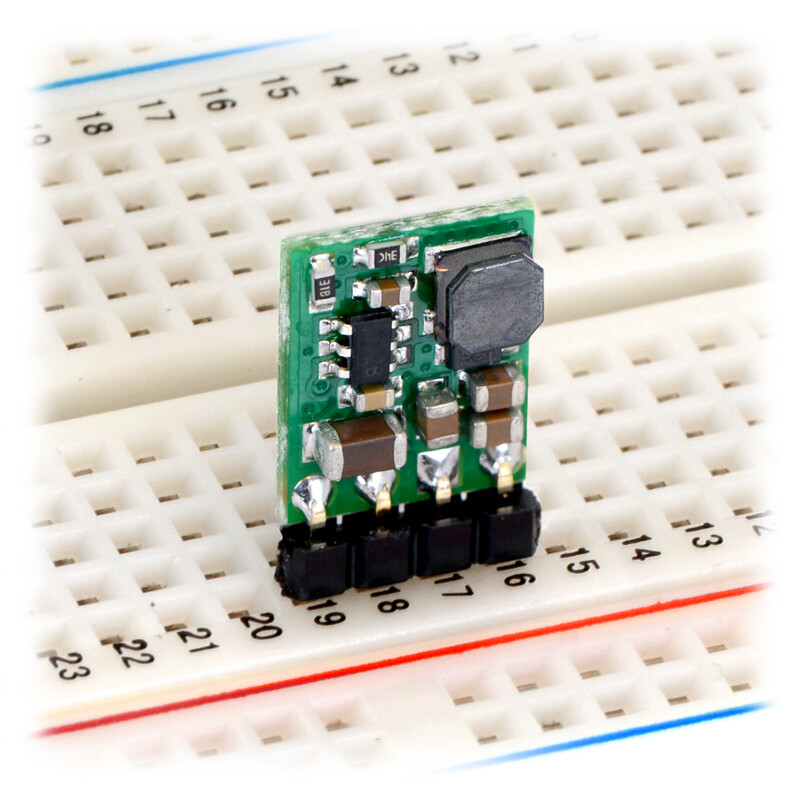

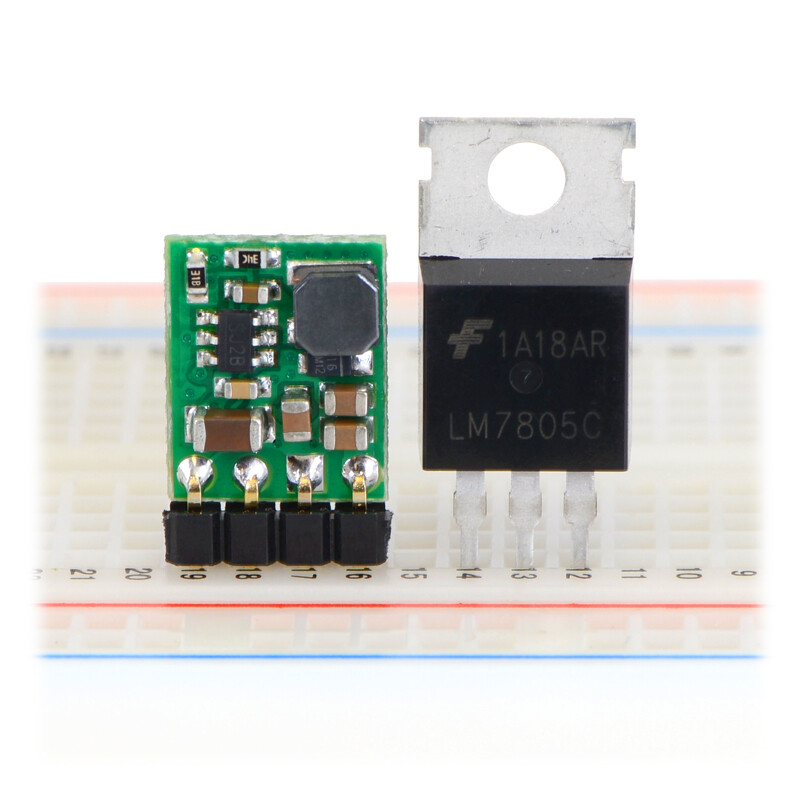

Pololu 12V, 300mA Step-Down spændingsregulator D24V3F12 2100

Disse step-downtrin ned) Spændingsregulatorer De kan generere lavere spændinger fra inputspændinger så høje som 42 V. De er omformer, der skifter strøm (også kaldet switched-mode power supplies (SMPS) eller DC-til-DC-omformere), og har typisk en effektivitet på 80 % til 90 %, hvilket er meget mere effektivt end lineære spændingsregulatorer, især når der er stor forskel mellem input- og outputspændingen. Denne regulator er tilgængelig med en fast udgang på 3,3 V, 5 V, 9 V eller 12 V, og der findes to versioner for hver spænding: én med en maksimal udgangsstrøm på 300 mA (D24V3Fx) og én med en maksimal udgangsstrøm på 600 mA (D24V6Fx):

Regulatoren har kortslutningsbeskyttelse og termisk udløsning for at forhindre skader ved overophedning. Kortet har Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. har beskyttelse mod omvendt polaritet.

• Indgangsspænding: [udgangsspænding + spændingsfald], op til 42 V (se nedenfor for mere information om spændingsfald)
• Fast 3,3 V, 5 V, 9 V eller 12 V udgang (afhængigt af regulatorens version) med 4 % nøjagtighed
• Maksimalt udgangsstrøm: 300 mA eller 600 mA (afhængigt af regulatorens version)
• 1,25 MHz skiftefrekvens
• 2 mA typisk strøm uden belastning (20 µA typisk strøm uden belastning med SHDN = LOW)
• Integreret overtemperatur- og overstrømsafbrydning
• Lille størrelse: 0,5″ × 0,4″ × 0,1″ (13 mm × 10 mm × 3 mm)
