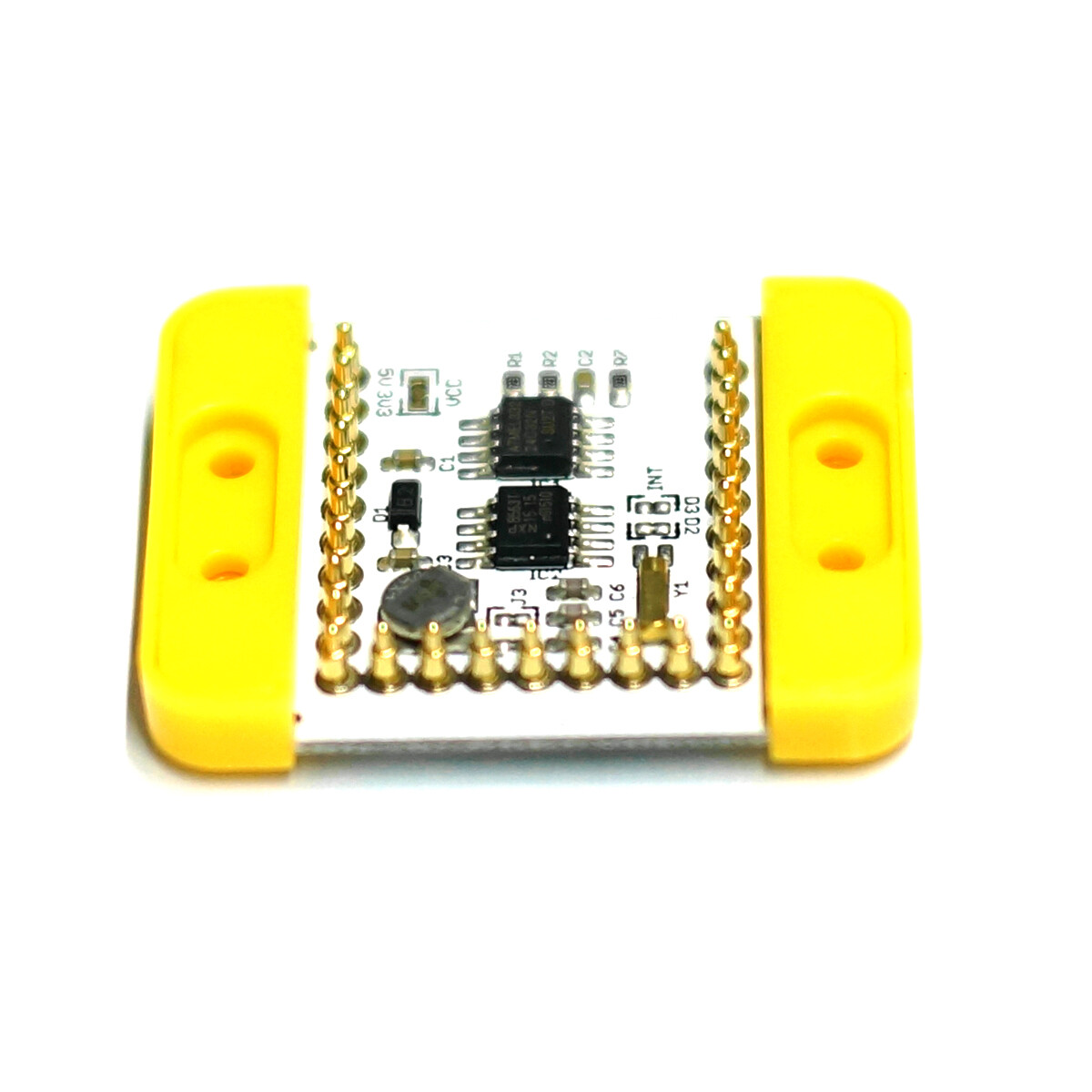

Microduino mCookie RTC Echtzeit-Uhr IIC Modul

Beskrivelse

mCookie-RTC er et urmodul med IIC-interface, der kan aflæse tiden. Med en intern kondensator kan RTC-modulet opretholde timingen i flere forsøg efter strømafbrydelse.

Egenskaber

• Markeret med århundredesymbol, sekund, minut, time, dag, uge, måned og år;
• Håndtere I2C-kommunikation med de kernekomponenter;
• Egen EEPROM-speicherchip med I2C-interface.
• Lavstrøms-taktchip med typisk strømforbrug på 0,25µA og en superkondensator, der holder modulet i gang, selv efter at strømmen er slukket.

Specifikation

• EEPROM-modul? AT24C32
  • Tilgængelighed af 32.768 EPROMs, der kan organiseres med en længde på 4096 ord og tider; 8-bit;
  • Cascade-funktionen gør det muligt for AT24C32 at drive otte moduler på samme I2C-bus, have en millionfold replikationscyklus og gemme data med en beskyttelsesfunktion i op til 100 år.
• Superkondensator: XH414
  • Implementering af en funktion, der muliggør strømbegrænsning inden for et bestemt tidsrum.
• Tidschip: PCF8563
  • Lavstrøms CMOS Echtzeituhr/Kalender-Chip
  • Tilbyder en programmerbar taktudgang, en interrupt-udgang og en strømforsyningsdetektor. Alle adresser og data kan overføres serielt via I2C-bus-grænsefladen;
  • Den maksimale bushastighed er 400 Kbit/s. Det indbyggede wortadresse-register øger efter hvert læsning og skrivning af data.

For yderligere information om dette produkt, se venligst databladet nedenfor.

Dokument

• mCookie_RTC.pdf

Forsendelsesindhold

1x Microduino mCookie RTC Real Time Clock Modul
