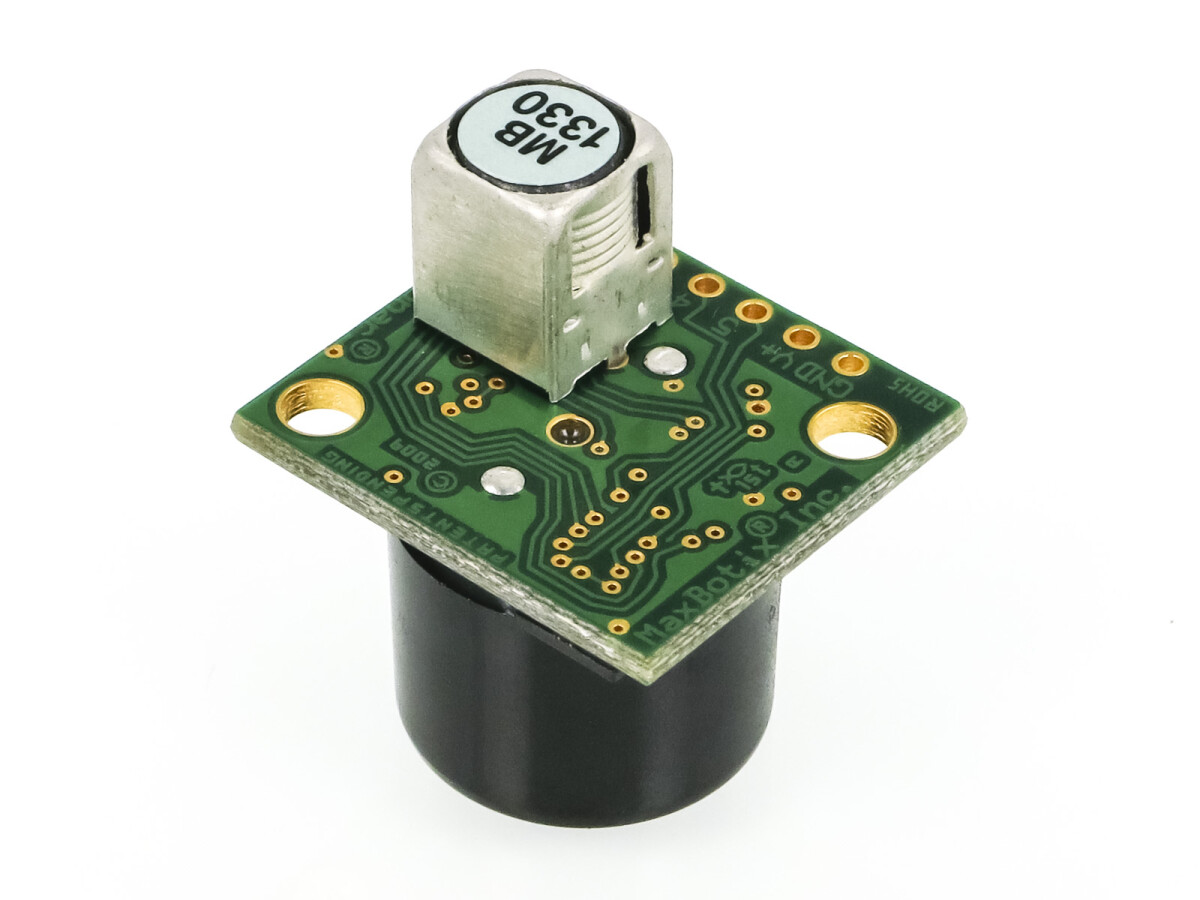

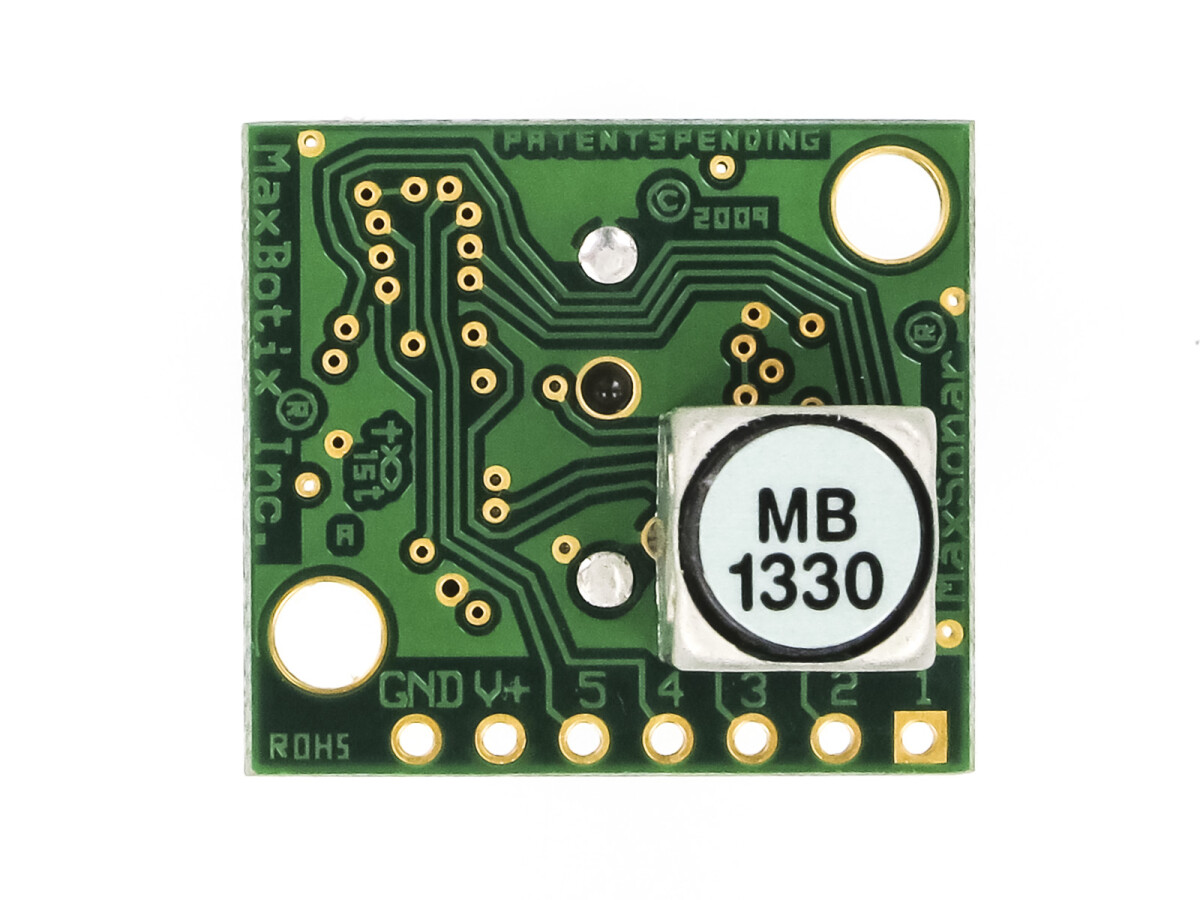

Maxbotix XL-MaxSonar-AE3 Sonar afstandsmåler MB1330 Detektionsafstand 7,65 m 1663

Denne Ultralyd afstandsmåler (Sonar) har en automatisk realtidskalibrering og støjreduktion, så det er muligt at foretage praktisk støjfrie afstandsmålinger selv i miljøer med skiftende akustiske og elektriske forstyrrelser. Sensoren kan registrere objekter fra 0 til 7,65 m (25 fod) og har en opløsning på 1 cm (0,4″) for afstande over 20 cm (8″). XL-MaxSonar fungerer med 3,3 til 5 V og forbruger kun 0,5 W i spidsen.

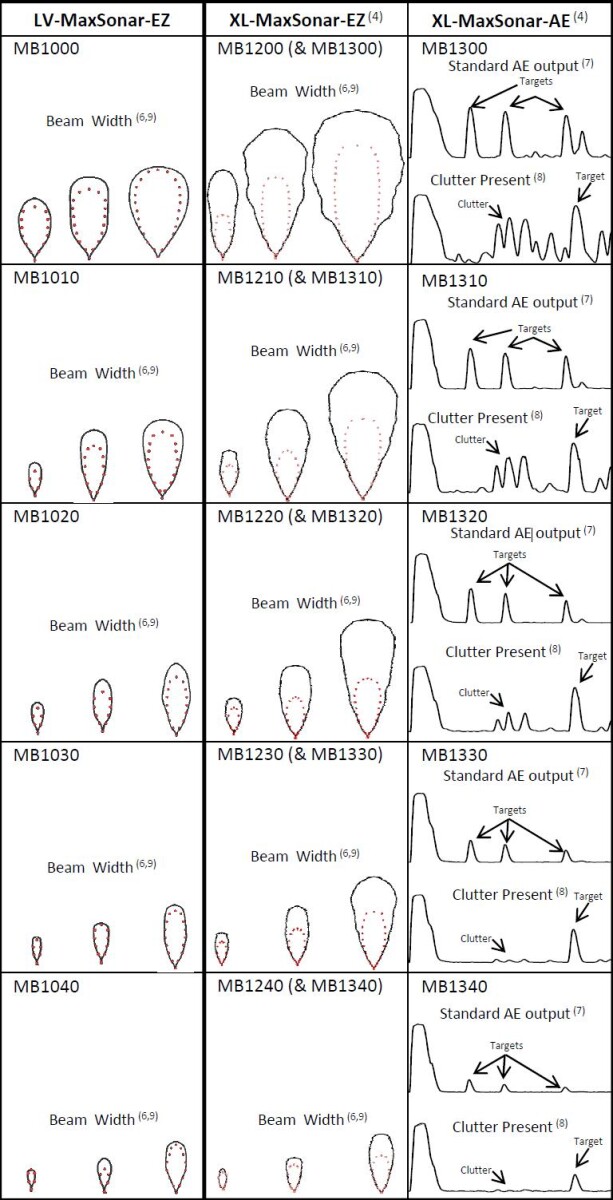

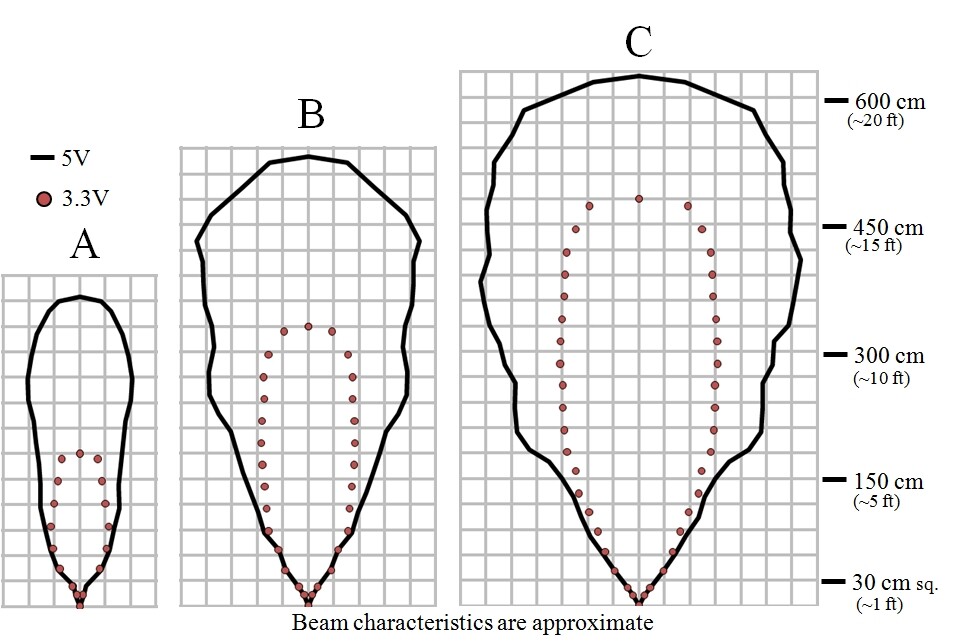

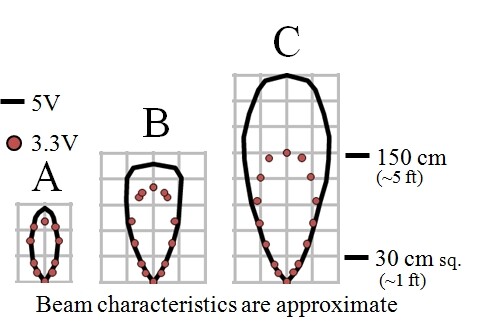

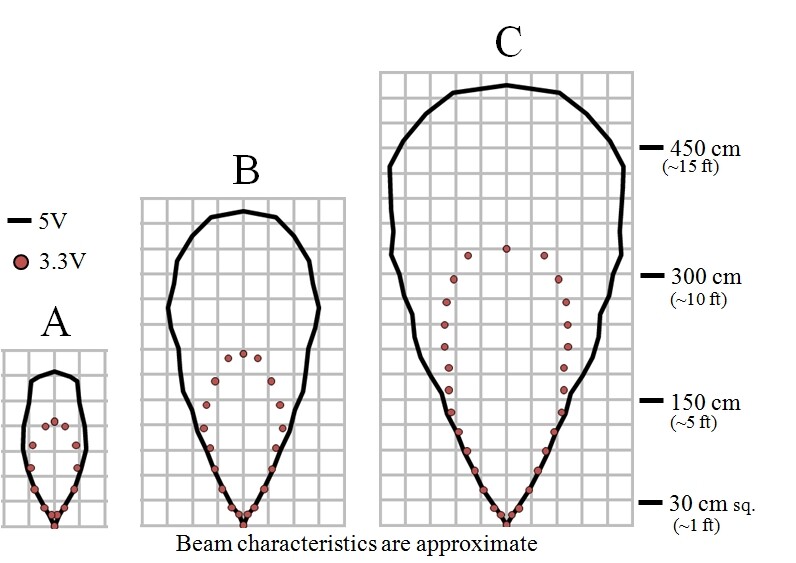

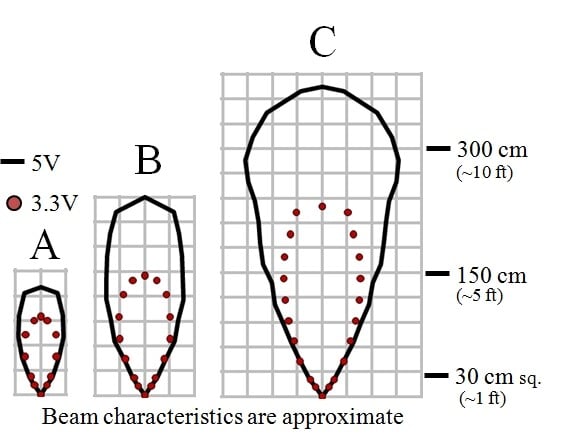

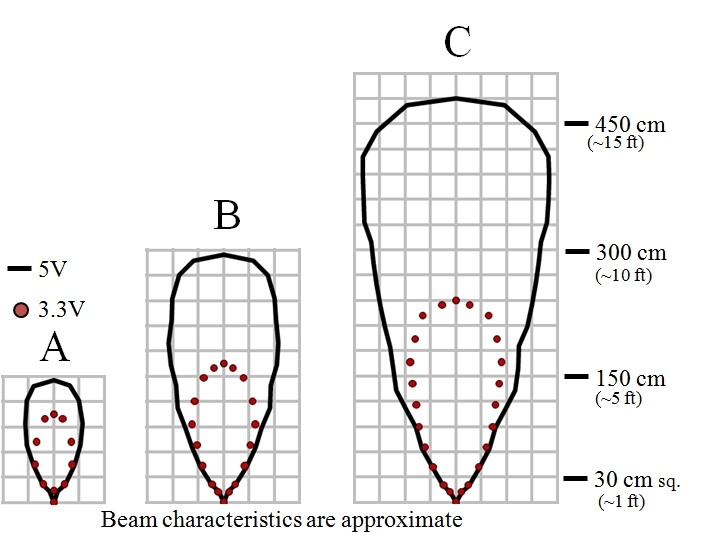

Maxbotics XL-MaxSonar-familien af ​​sonarafstandsmålere tilbyder en meget kort til lang rækkevidde og afstand i et utroligt lille kabinet med lavt strømforbrug. XL-MaxSonar kan detektere objekter fra 0 til 7,65 meter (25 fod) og leverer sonarafstandsinformationer ud over 20 cm (8″), med en opløsning på 1 cm (0,4 tommer). Objekter mellem 0 og 20 cm har en rækkevidde på 20 cm. En effektiv transformator bruger 0,5 W til at drive omformeren, hvilket giver en høj akustisk udgangseffekt. Denne akustiske effekt, kombineret med kontinuerligt variabel forstærkning, automatisk realtidskalibrering, realtidsbølgeformanalyse og realtidsstøjreduceringsalgoritmer, resulterer i praktisk støjfri afstandsmålinger i de fleste applikationer, selv ved tilstedeværelsen af ​​forskellige akustiske eller elektriske stødkilder. XL-MaxSonar afstandssensoren er tilgængelig i fem fabrikskalibrerede strålemønstre (EZ/AE0-4).

• Kompakt og let: 2,2 x 2,0 x 2,5 cm, 6,1 g
• Genkendelse over stor afstand: 0 – 7,65 m
• Ingen “død zone”; Detektioner fra 0 til 20 cm betragtes som 20 cm

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.

• Opløsning på 1 cm (0.4 in)
• Lavt typisk strømforbrug: 3,4 mA ved 5 V, 2,1 mA ved 3,3 V
• Kører på 3,3 – 5 V
• Ultralydssensor på 42 kHz
• 10 Hz læsehastighed
• Målinger kan udføres eksternt eller internt.
• Understøtter tre grænseflader (alle er aktive samtidigt):
  • Seriel output fra afstandsmåling: asynkron, logisk niveau (TTL), inverteret, 9600 bps 8N1
  • Analogt output af afstandsmålingen: (Vcc/1024) / cm (4,9 mV/cm ved indgangsspænding Vcc = 5 V)
  • Pulsbredde-output for afstandsmåling: 58 ?s/cm (147 ?s/in) kun ved EZ-modeller
  • Analogt spændingshus for den akustiske returvågform kun ved AE-modeller

Generelle specifikationer

• Opløsning: 1 cm
• Maksimal rækkevidde: 7,65 m
• Minimumværdi: 0 cm. Objekter, der er tættere end 20 cm, rapporteres som 20 cm.
• Prøvefrekvens: 10 Hz
• Baud: 9600 bps
• Minimumsdriftsspænding: 3,3 V
• Maks. driftsspænding: 5 V
• Strømforsyning: 3,4 mA. @ 5 V (2,1 mA @ 3,3 V).
