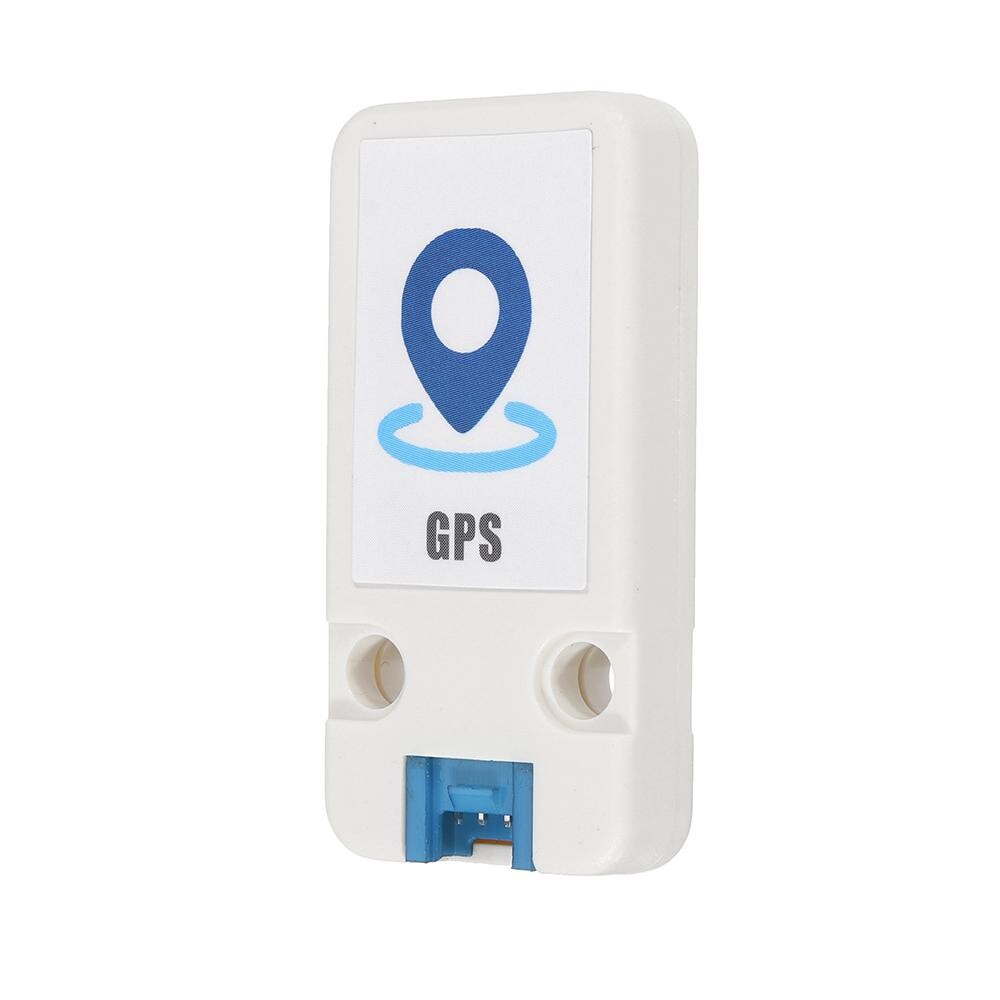

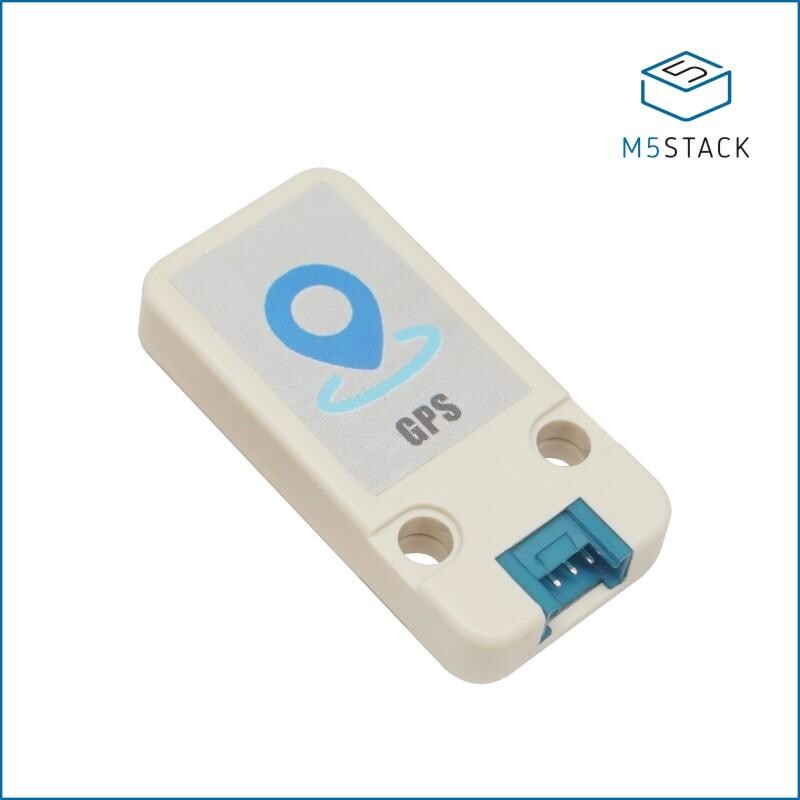

M5Stack Mini GPS/BDS-enhed AT6558 Navigation og MAX2659 Forstærkningschip

GPS er en M5StackEnhed, der en AT6558-Navigationschip og en MAX2659Integreret forstærkerkreds, der bruges til at forstærke antennesignalet.

AT6558 er en kraftfuld chip, der understøtter mange typer satellitnavigationssystemer og er i stand til at modtage satellitsignaler fra 56 kanaler GNSS-signal fra 6 satellitnavigationssystemer, samt fælles positionsbestemmelse, navigation, timing og mere.

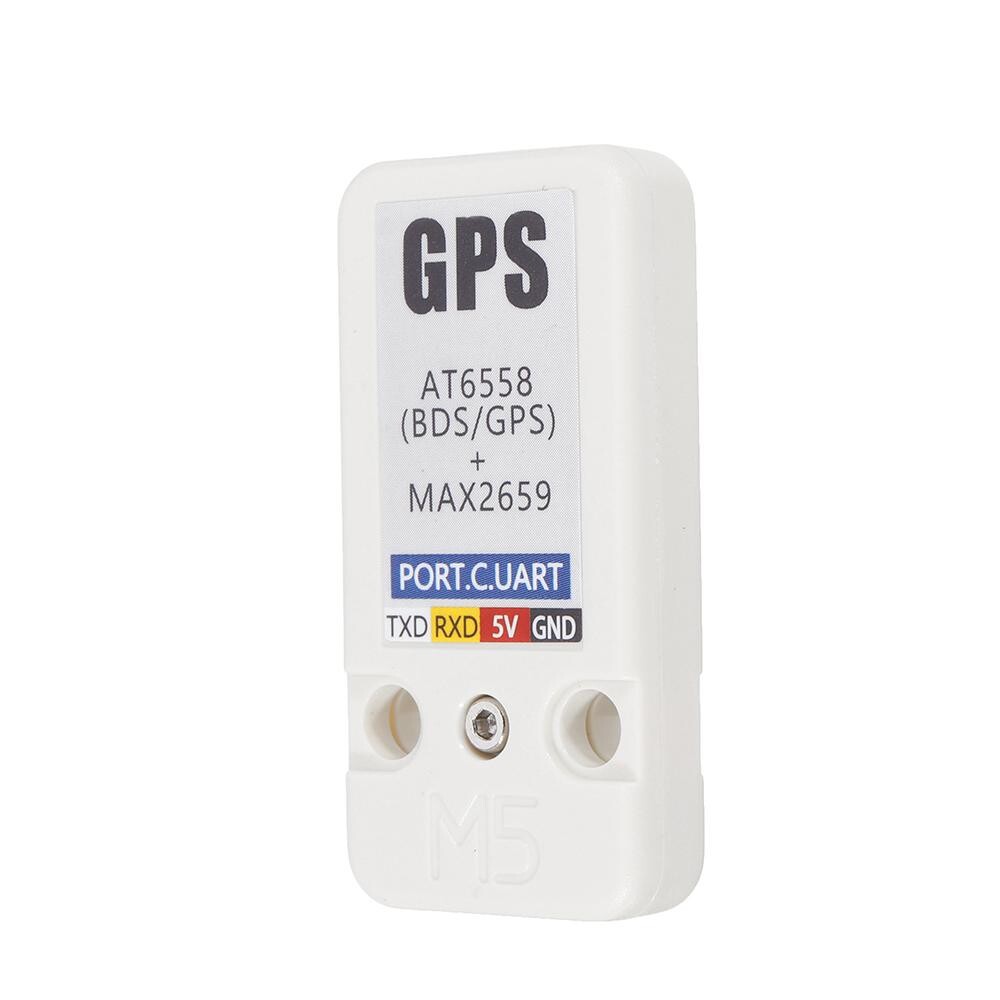

Du kan gøre det via GROVEKabel til port C M5core tilslutte, hvad er en standard-UART– Grænseflade er.

UART-indstillinger:

• Baudhastighed (Standard: 9600 bps)
• Startbit (1 Bit)
• Stop-Bits(1 Bit)
• Paritet (nej)

Produktegenskaber

• Unterstützer individuel positionering af BDS/GPS/GLONASS satellitnavigationssystemer eller fælles multisystem positionering i enhver kombination.
• Unterstützer D-GNSS-differenzielle positionsbestimmung
• To Lego-kompatible huller

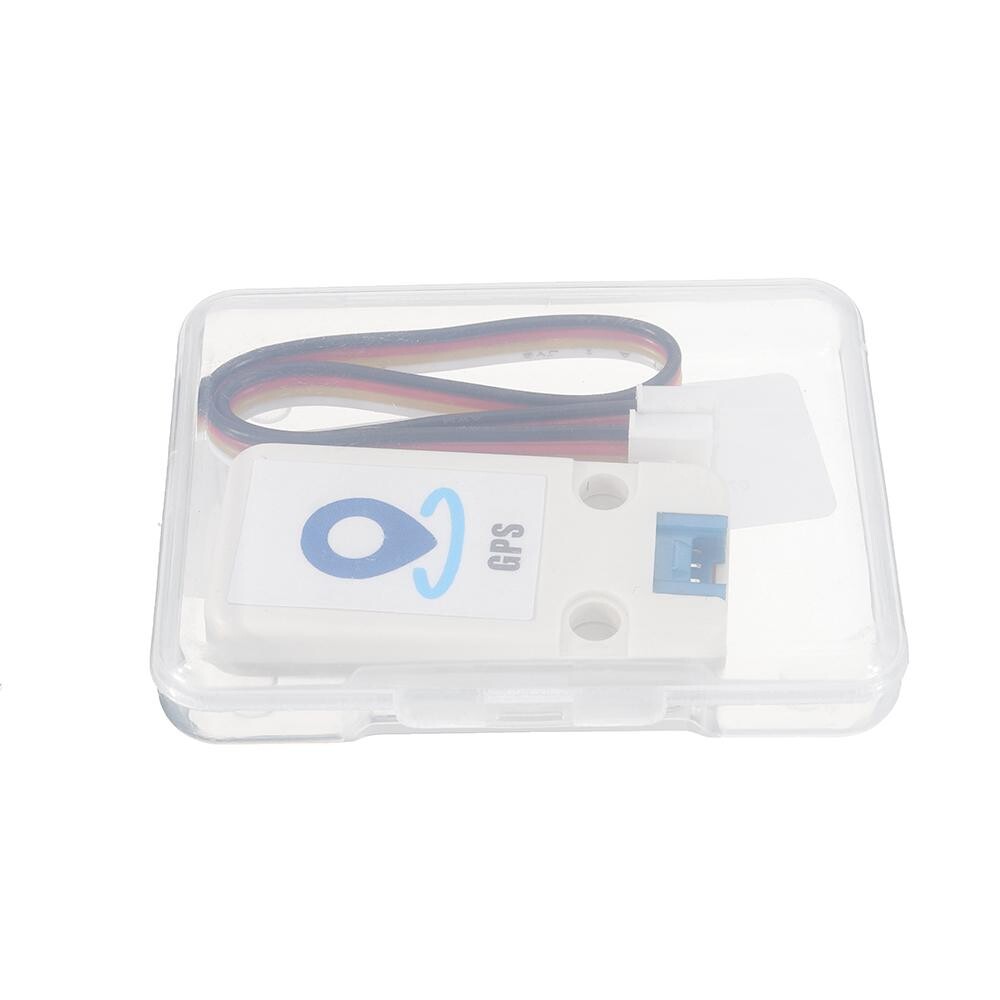

Inkluderet

• 1x GPS-enhed
• 1x Grove kabel

Specifikation

• Positionsnøjagtighed: 2,5m
• Kanal: 56
• Opdateringsfrekvens for positionering: 1-10 Hz
• Maksimal højde: 1800m
• Maksimal hastighed: 515 m/s
• Maksimal acceleration: ≤ 4g
• Sensitivitet: Sporing: -162dBm, Opfang: -148dBm, Koldstart: -146dBm
• Opstartstid: Koldstart: 35 sekunder, Varmstart: 32 sekunder, Varmstart: 1 sekund.
• Driftstemperatur: -40°C – 85°C
• Netto vægt: 13g
• Bruttovægt: 26g
• Produktstørrelse: 48*24*8 mm
• Emballage størrelse: 67*53*12 mm
