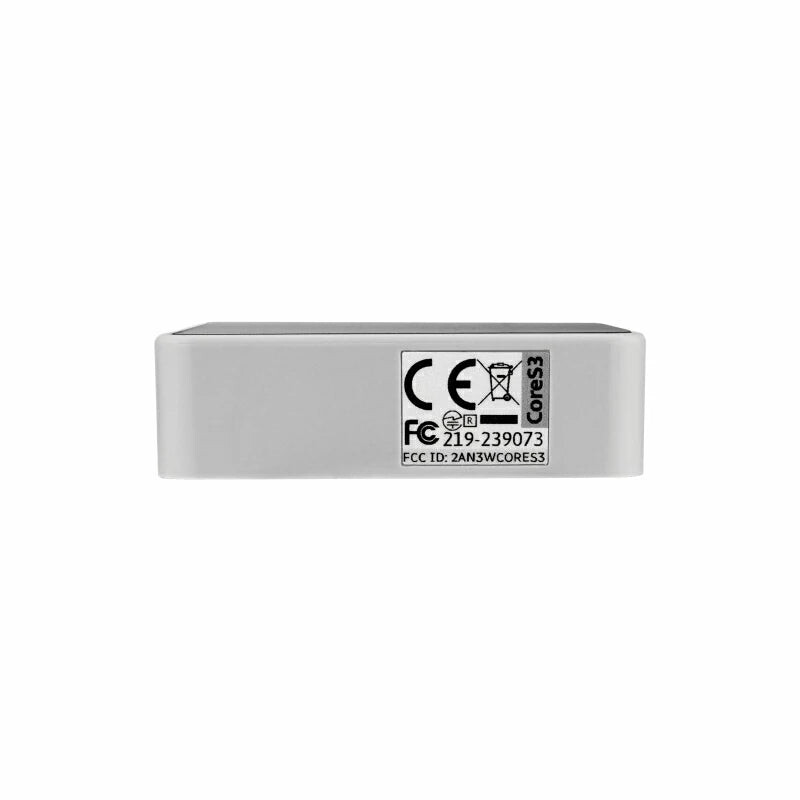

M5Stack CoreS3 SE IoT-controller uden batteri, underside

Beskrivelse

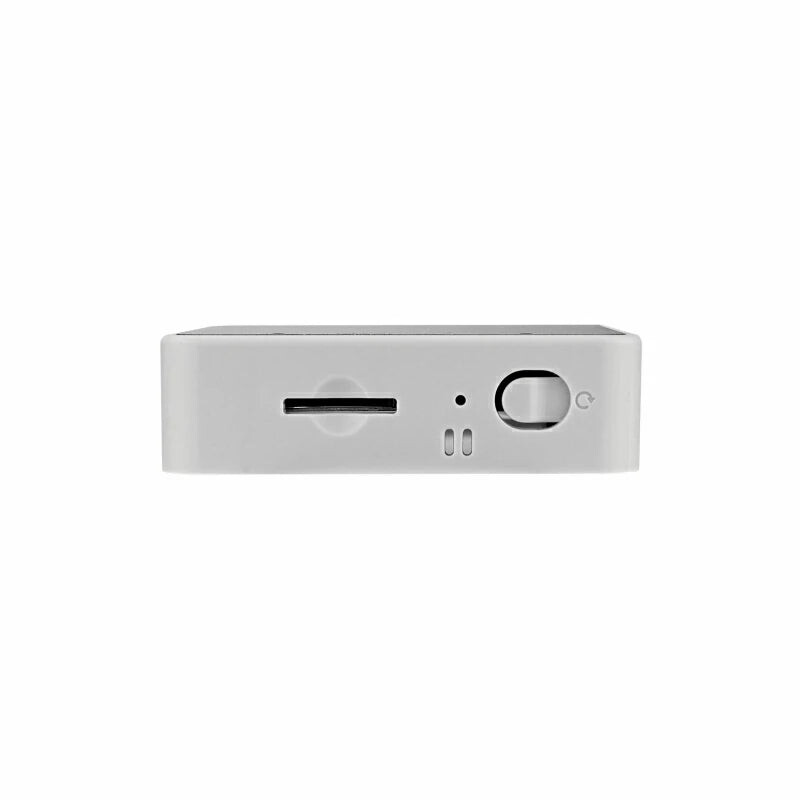

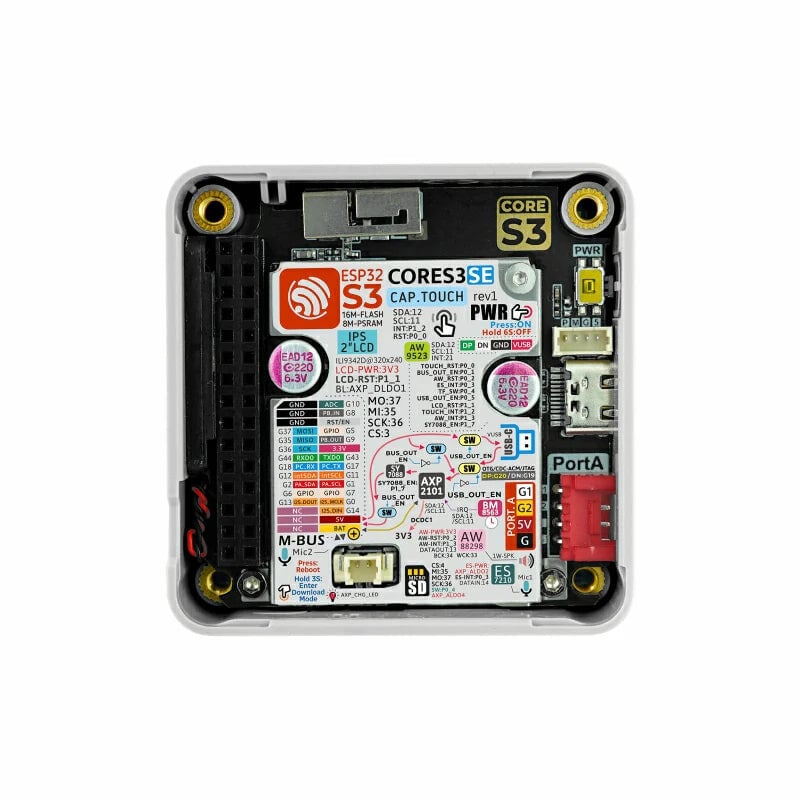

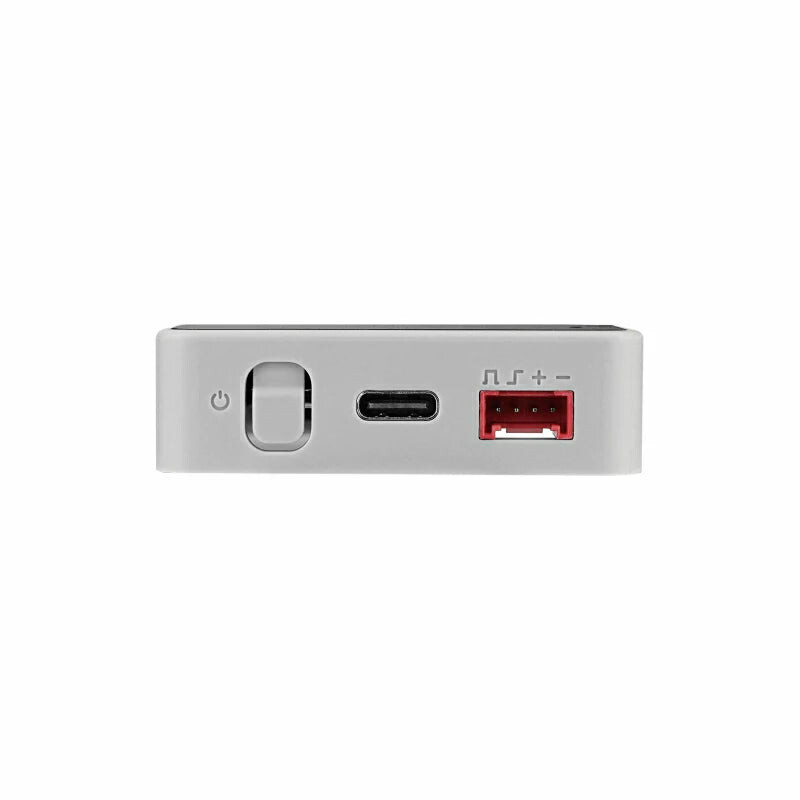

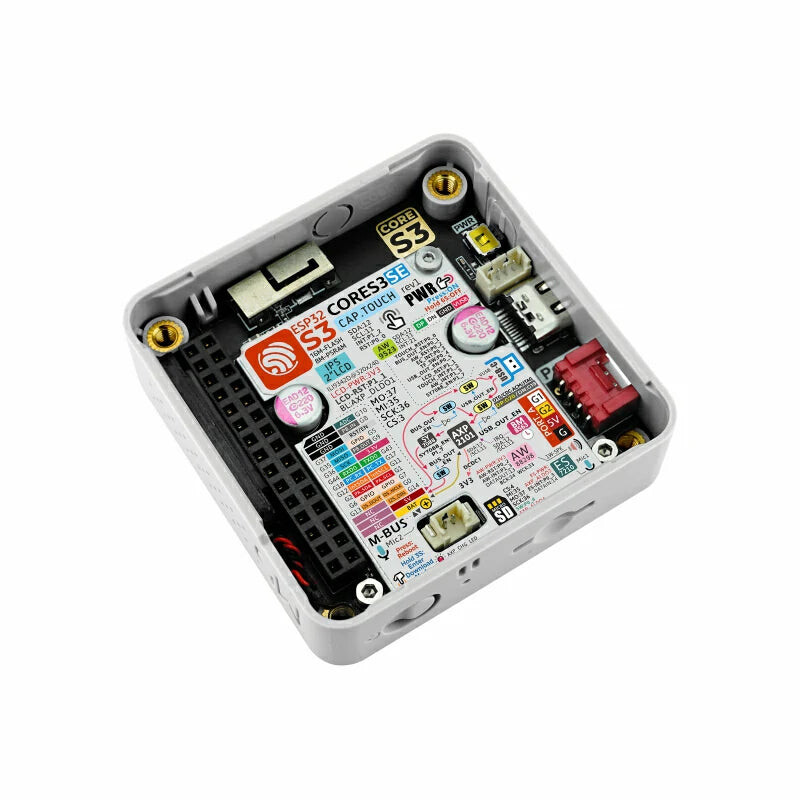

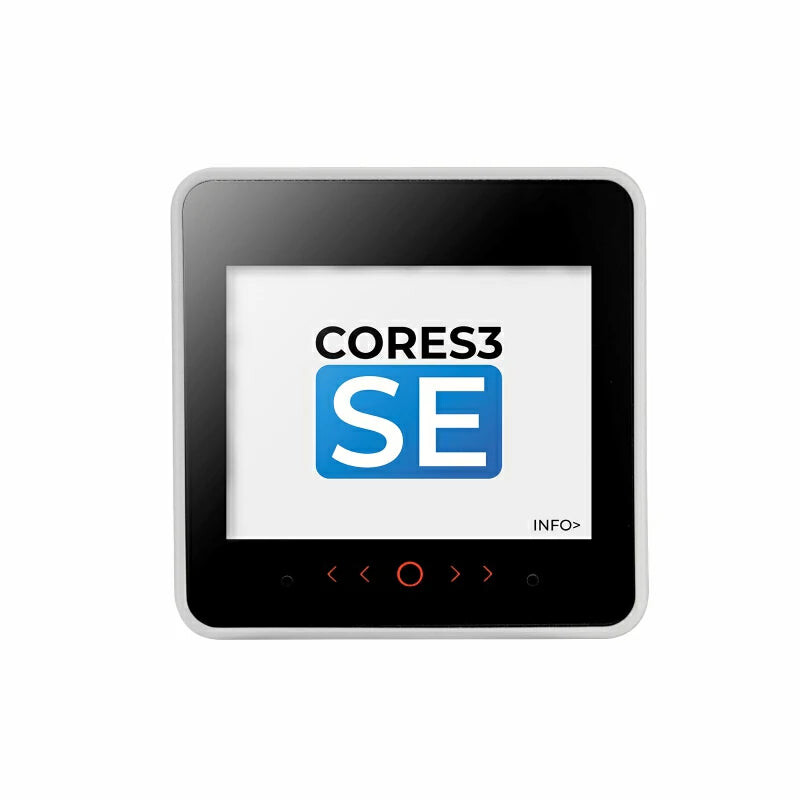

M5CoreS3 SE er en let version af tredje generationen af CoreS3 hovedmodulet i M5Stack udviklingssættet. Den drives af ESP32-S3 løsningen, som har en dual-core Xtensa LX7 processor med en hovedfrekvens på 240 MHz og integreret (2.4G) WiFi funktionalitet. Den har 16 MB FLASH og 8 MB PSRAM internt; programmer kan downloades via TYPE-C grænsefladen, som understøtter OTG og CDC funktioner, hvilket gør det nemt at tilslutte USB enheder og flashe firmware. Forsiden er udstyret med en 2,0 tommer kapacitiv touch IPS skærm med et højt styrke glas. Strømforsyningen bruger AXP2101 strømstyring chippen og en 4-vejs strømflow styrings kreds, som er designet til lavt strømforbrug. Den har en integreret MicroSD kort slot og en BM8563 RTC chip, som tilbyder præcis tidsmåling og sleep timer vækkel funktioner. For lydudgang bruges en højopløselig 16-bit I2S forstærker chip AW88298 og der er en 1W højtaler indbygget. For lydeing bruges en ES7210 audio dekoder chip med dual mikrofon input. Enheden har en uafhængig power switch og en reset (RST) knap på siden, med en integreret forsinkelses kreds. Ved at holde reset knappen nede aktiveres program download mode. Dette produkt er velegnet til IoT udvikling, forskellige DIY projekt udviklinger, smart home styring systemer og industrielle automatisering kontrol systemer.

Funktioner

• Baseret på ESP32-S3, understøtter WiFi @16MB Flash, 8MB PSRAM
• Højttaler, dobbeltmikrofoner
• Kapacitivt touchskærm
• MicroSD-kortslot
• Højtydende glas
• Understøtter OTG- og CDC-funktioner
• AXP2101 Strømstyring, energiebesparende design
• Unterstüttede programmeringsplatforme: Arduino, UIFlow

Indeholder

• 1 × M5CoreS3 SE

Anvendelser

• IoT-udvikling
• Forskellige DIY-projektudviklinger
• Smart-home-styringssystem
• Industriel automatiseringstyringssystemer

Specifikation

• Mikrocontroller ESP32-S3@Xtensa LX7, 16MB FLASH, 8MB PSRAM, Wi-Fi, OTG/CDC-funktioner
• Display: 2,0 Zoll IPS LCD @320×240 ILI9342C
• Strømstyringchip: AXP2101
• RTC: BM8563
• Højttaler: 16-bit I2S forstærkerkreds AW88298 @ 1W
• Lyddekoderchip: ES7210, duale Mikrofonindgange
• Grove-udgang Maksimal strømstyrke:
  • Litiumbatteri: DC 4,2V/940mA
  • USB: 5V/680mA
• Strømforbrug:
  • Batteri: Standbymodus: DC 4,2 V/104,64 µA, Arbejdstilstand: DC 4,2 V/109,67 mA
  • Strømforsyning via USB: Arbejdstilstand: DC 5V/166,27 mA
• Produktstørrelse: 54x54x15,5 mm
• Emballage størrelse: 133,4x95x21 mm
• Produktvægt: 38,4 g
• Emballagevægt: 55,1 g
