LILYGO® TTGO T-Display ESP32 WiFi og Bluetooth Modul Udviklingskort 1,14 Tommers LCD Kontrolkort

Hardware-specifikationer

• Chip: ESPRESSIF-ESP32 240 MHz Xtensa® Single-/Dual-Core 32-Bit LX6-mikroprocessor
• FLASH: 4MB QSPI-Flash
• SRAM: 520 kB SRAM
• Knap: Tilbage
• USB til TTL: CH9102
• Modulart interface: UART SPI SDIO I2C LED PWM TV PWM I2S IR GPIO ADC kondensator touch sensor DAC LNA Forstærker

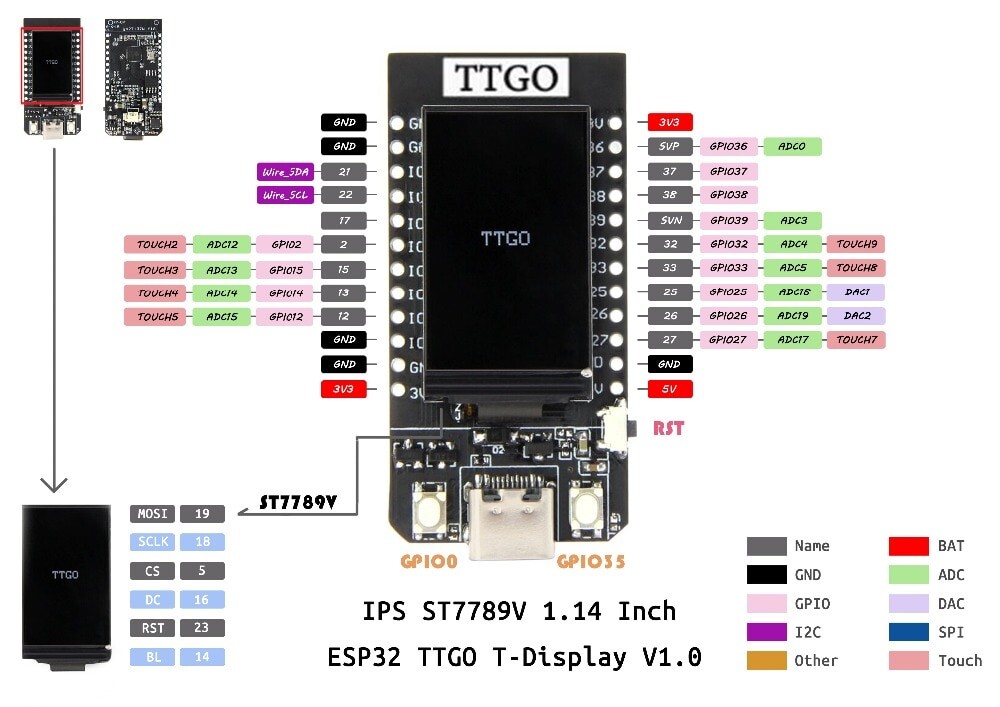

• Display: IPS ST7789V 1,14 tommer
• Driftsspænding: 2,7V-4,2V
• Strømforbrug: Over 67mA
• Strømforbrug: Cirka 350uA
• Arbejdstemperaturområde: -40 ~ +85

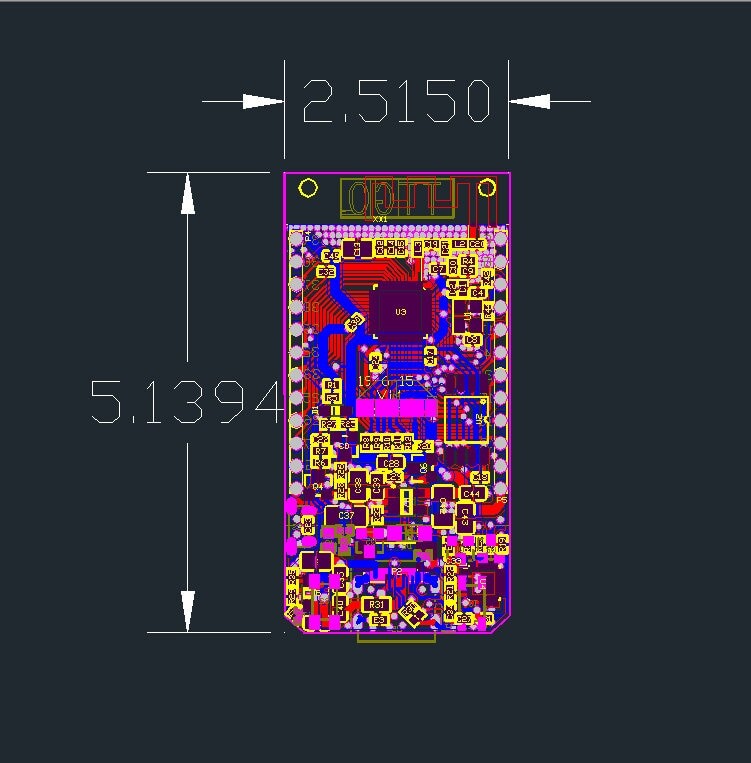

• Størrelse & vægt: 51,52*25,04*8,54 mm (7,81 g)

Strømforsyningsspecifikationer

• Strømforsyning: USB 5V/1A
• Ladecurrent: 500mA
• Batteri: 3,7V Lithium-batteri
• JST-stik: 2Pinner 1,25 mm
• USB: Typ-C

WiFi

• Standard: FCC/CE-RED/IC/TELEC/TELEC/KCC/SRRC/NCC esp32 chip
• Protokol: 802.11 b/g/n (802.11n hastighed op til 150 Mbps), A-MPDU og A-MSDU polymerisering understøttelse, 0,4 s beskyttelsesperiode
• Frekvensområde: 2,4 GHz ~ 2,5 GHz (2400 M ~ 2483,5 M)
• Sendeeffekt: 22dBm
• Kommunikationsafstand: 300m

Bluetooth

• Protokol: Erfüllar Bluetooth v4.2 BR/EDR- och BLE-standarderne
• Frekvens: Med -97dBm følsomhed NZIF-modtager Klasse 1 & Klasse 2 & Klasse 3 sender AFH
• Audiofrekvens: CVSD & Forstærker; SBC-lyd

Programspecifikation

• Wi-Fi-tilstand: Station/SoftAP/SoftAP+Station/P2P
• Sikkerhedsmekanisme: WPA/WPA2/WPA2-Enterprise/WPS
• Krypteringtøype: AES/RSA/ECC/SHA

Kryptering

• Firmwareopdatering: UART download/OTA via netværk/host til at downloade og skrive firmware
• Softwareudvikling: Støtte til udvikling af cloud-servere / SDK til udvikling af bruger-firmware
• Netværksprotokol: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
• Brugerkonfiguration: AT + kommando-sæt, cloud server, Android/iOS app
• Betjening: FreeRTOS

Yderligere informationer:

https://github.com/Xinyuan-LilyGO/TTGO-T-Display

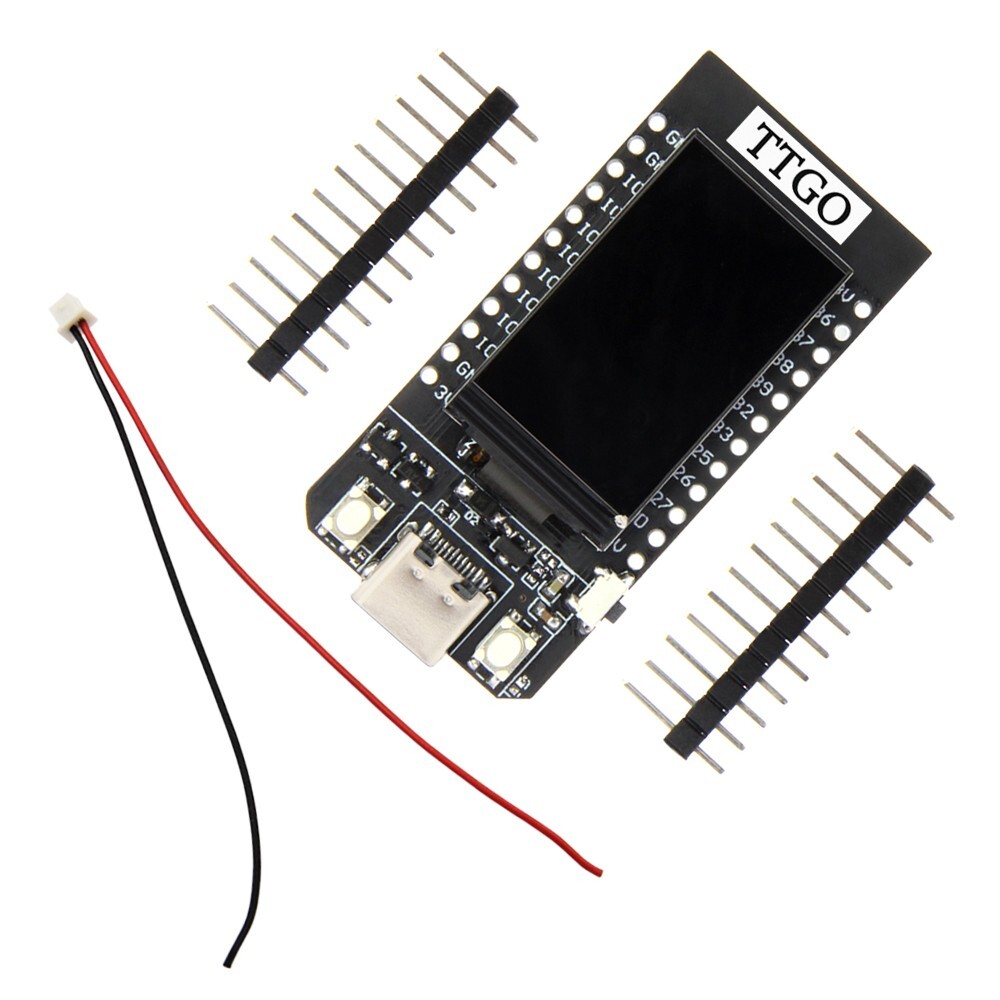

Forsendelsesliste

• 1x TTGO T-Display
• 1x ladekabel
• 2 x ben
