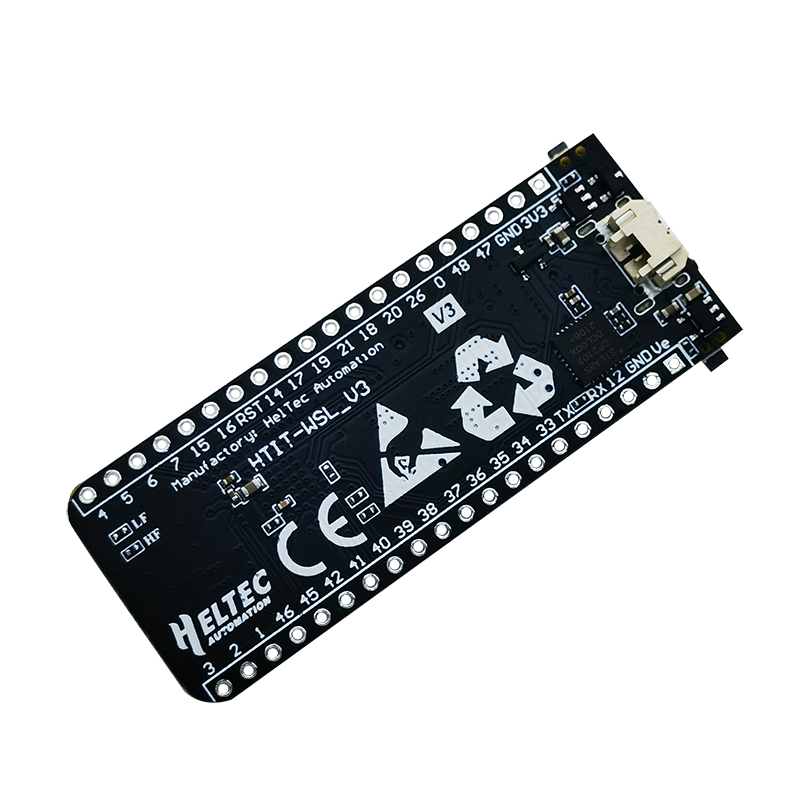

Heltec Wireless Stick Lite (V3) til WiFi, Bluetooth og LoRa (ESP32-S3 + SX1262)

HTIT-WSL Dette er et udviklingskort til WLAN, Bluetooth og LoRa. Da nogle kunder ikke har brug for en OLED-skærm, når de bruger WLAN med LoRa32, har vi lanceret dette produkt. HTIT-WSL består af en MCU (ESP32-S3FN8) og Semtech LoRa-transceivere (SX1262) og understøtter Arduino® perfekt. Brugere kan nemt udføre sekundær udvikling og applikationer.

Vigtigste funktioner

• Mikroprocessor: ESP32-S3FN8 (Xtensa® 32-bit LX7 dual-core processor, fem-stegs pipeline rack-struktur, hovedfrekvens op til 240 MHz).
• SX1262 LoRa-Nodechip.
• USB-anslutningstype C med komplet spændingsregulator, ESD-beskyttelse, kortslutningsbeskyttelse, HF-afskærmning og anden beskyttelse
• Integrieret SH1.25-2-batteritilkobling, integreret lithiumbatteristyringssystem (lade- og afladestyring, overladningsbeskyttelse, batterispændingsdetektion, automatisk skift mellem USB/batteridrift).
• Integreret WLAN, LoRa, Bluetooth med tre netværksforbindelser, indbygget WLAN, dedikeret Bluetooth-metalantenne med 2,4 GHz, reserveret IPEX-interface (U.FL) til LoRa
• Integreret CP2102 USB-til-Seriel Port chip, praktisk til at downloade programmer og udskrive debuginformation.
• Unterstütter udviklingsmiljøet for Arduino
• Takket være det gode HF-skifte og det enkle lavstrømsdesign (dvale strøm ? 800 µA) kan udviklere hurtigt teste løsninger og implementere applikationer.

Specifikationer

• Mikrochip: ESP32-S3FN8 (Xtensa® 32-bit lx7 Dual-Core-processor)
• LoRa-chipp: SX1262
• USB-til-seriel chip: CP2102
• Frekvens: 863–928 MHz
• Maks. Sendeeffekt: 21 dB ± 1 dB
• Maks. modtagelsesfølsomhed: -134 dBm
• WLAN: 802.11 b/g/n, op til 150 Mbit/s
• Bluetooth LE: Bluetooth 5, Bluetooth Mesh
• Hardware-ressourcer
  • 7*ADC1 + 9*ADC2
  • 8*Touch
  • 3*UART
  • 2*I2C
  • 2*SPI osv.
• Lagring
  • 384 KB ROM
  • 512 KB SRAM
  • 16 KB RTC SRAM
  • 8 MB SiP Flash
• Batteri: 3,7 V Litiumbatteripåvirkning og opladning
• Driftstemperatur: -20 ~ 70
• Mål: 58,08 * 22,6 * 8,2 mm
• Interface
  • Typ-C USB
  • 2*1,25 Litiumbatteri-interface
  • LoRa ANT (IPEX1.0)
  • 2,4G ANT (IPEX1.0)

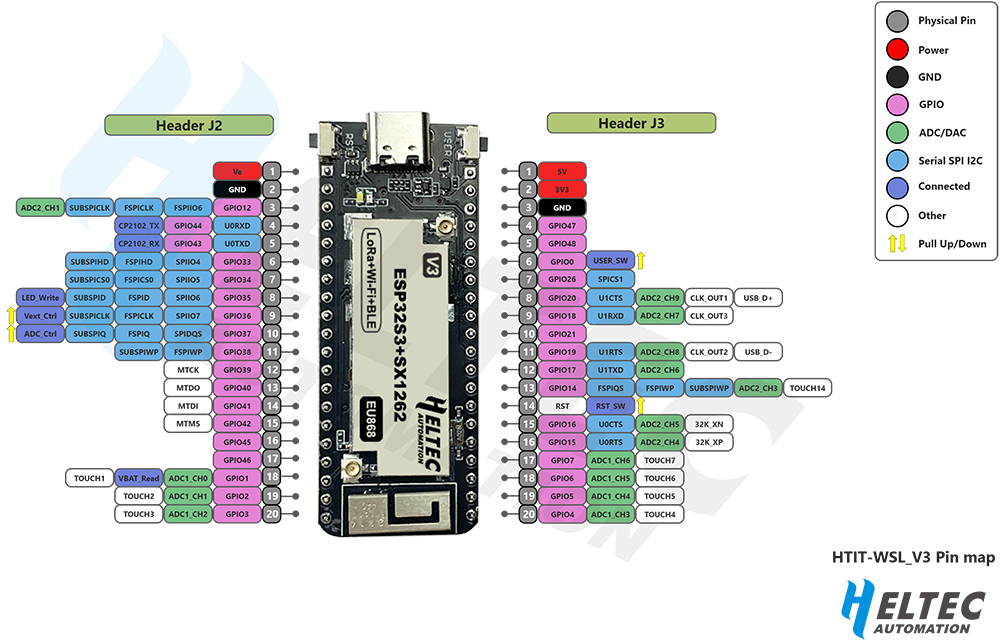

  • 2*20*2,54 Header-stift

Pakkeliste

• Trådløst stick Lite x1
• LoRa-antenne x1
• SH1,25×2 Batteriforbindelse x1
• Pin-Map-klistermærke x1

Downloads

• WikiHersteller-Wiki
