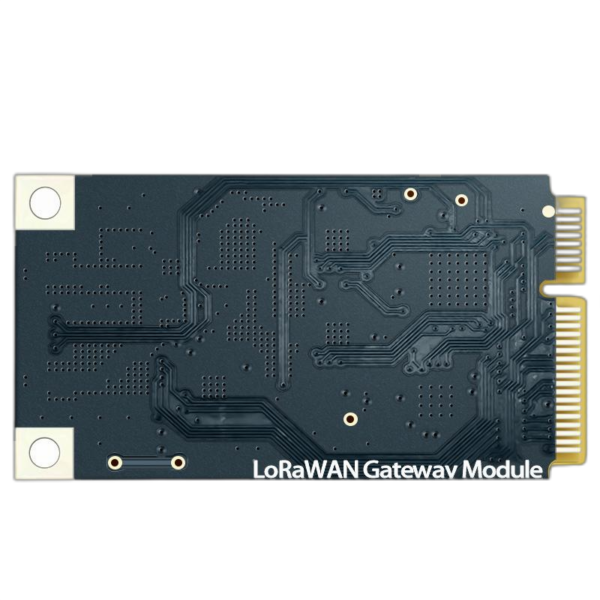

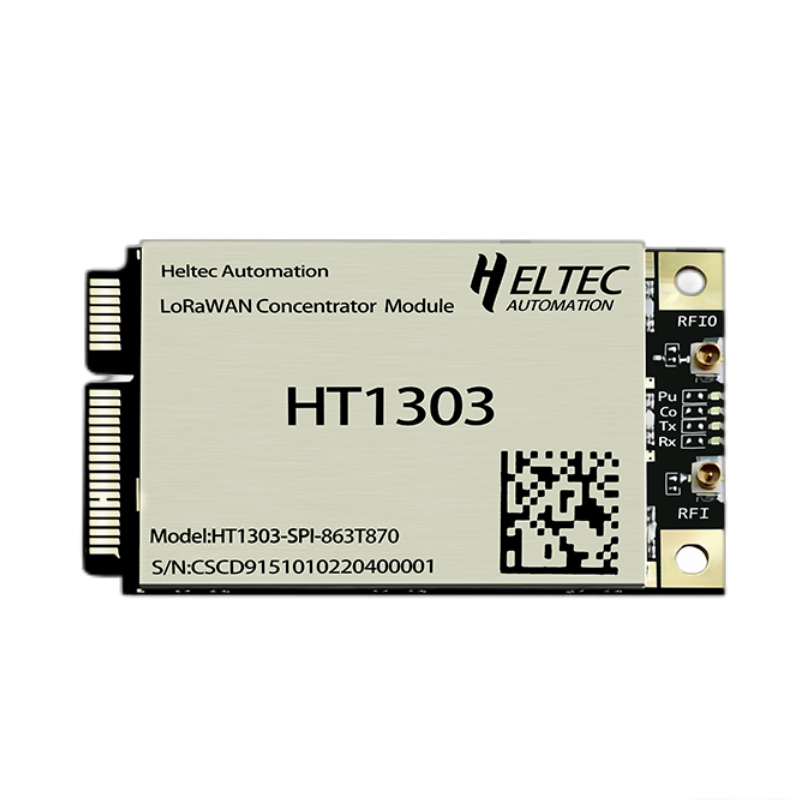

Heltec HT1303 LoRaWAN Concentrator Modul 868MHz SPI-interface

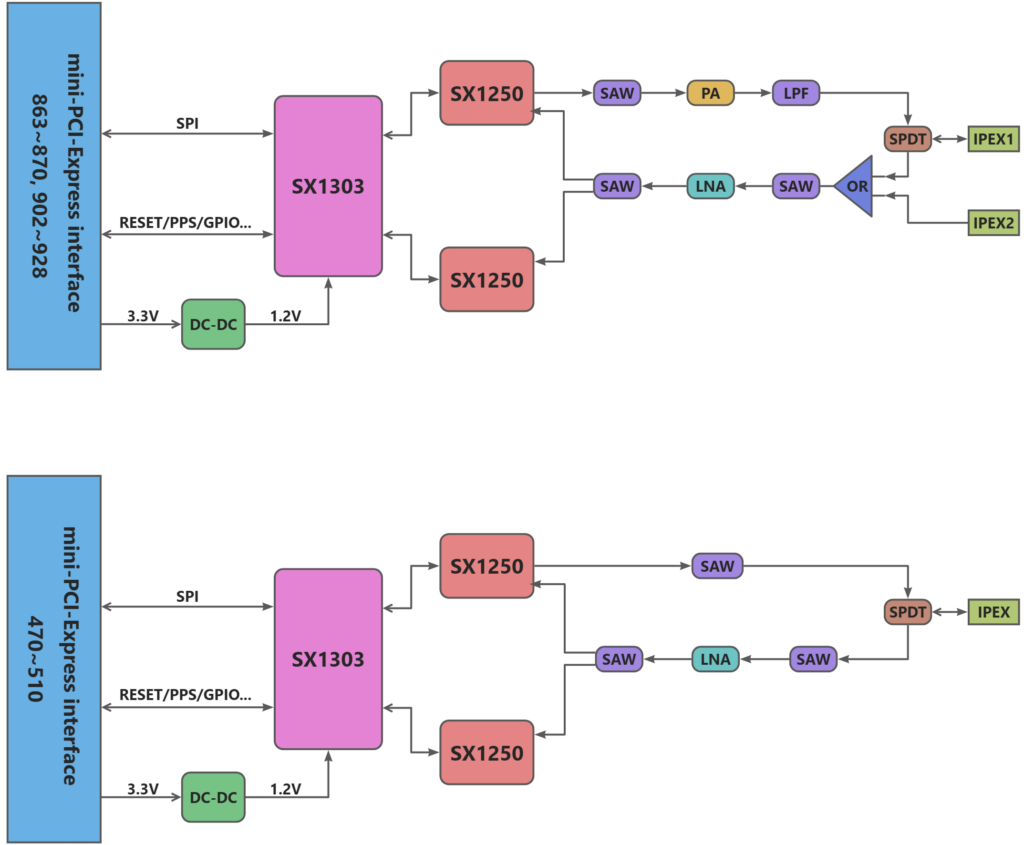

Der HT1303 LoRaWAN-Repeater et mini-PCIe-baseret LPWAN-koncentratormodul baseret på Semtech SX1303, der muliggør en enkel integration i eksisterende router eller andre netværksenheder med LPWAN-gateway-funktioner. Det er kompatibelt med enhver embedded platform, der understøtter en ledig mini-PCIe-slot med SPI/USB-forbindelse. I samarbejde med passende driverhardware og et Linux-operativsystem (f.eks. Raspberry Pi) kan fungere som et LoRa-gateway. Vi har leveret en Windows/Linux-version af USB-driveren, så du nemt kan integrere modulet i din computer eller industrielle computer.

Vigtigste funktioner

• Digitalt basisbånd-chip SX1303
• Emulering af 49x LoRa-demodulatorer og 1x (G)FSK-demodulator
• 10 programmerbare parallelle demoduleringsstier
• Dynamisk dataoverførselsratejustering (ADR)
• Automatisk adaptiv Spredningsspektrumfaktor, SF7 til SF12 for hver kanal er valgfrit
• Maksimal output: 27 ± 2 dBm
• Op til -141 dBm følsomhed med SX1250 Tx/Rx-frontend
• Strømforsyning: 3,3 V
• Unterstütning for LoRaWAN Klasse A, Klasse C protokoller
• Driftstemperaturområde: -40 ~ 85 °C

Specifikationer

• Frekvens: 863 ~ 870 MHz
• følsomhed:
  • -125 dBm @125 kHz/SF7
  • -139 dBm @ 125 kHz/SF12
• LoRa-chipp: SX1303 + SX1250

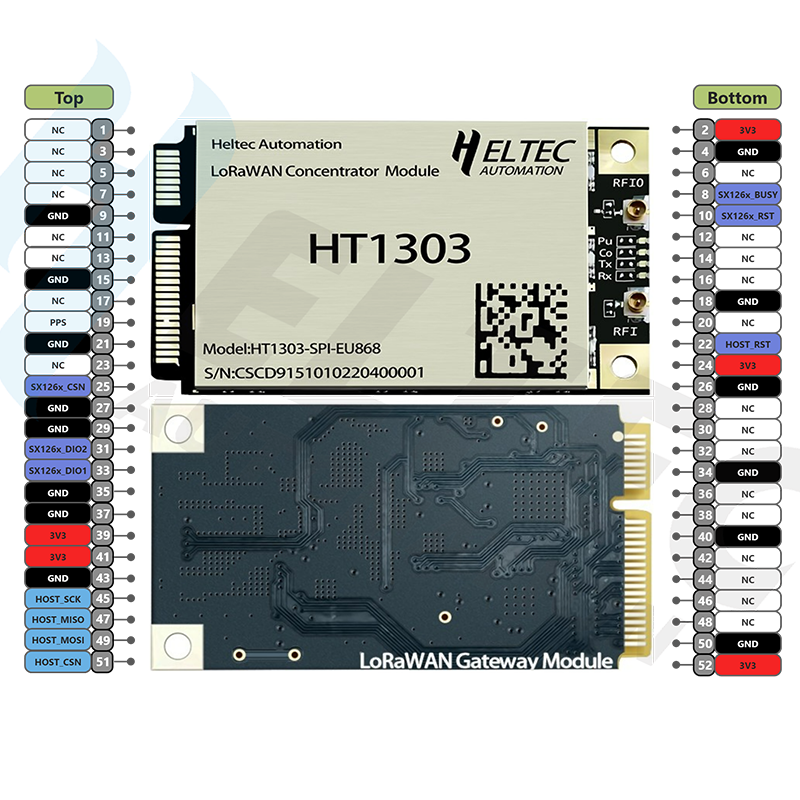

• Anslutning: Mini PCIe, 52-polig Golden Finger, SPI-bus, USB (valgfrit)
• Strømforbrug (SPI)
  • Vægtigt tilstand: 7,8 mA
  • Maksimal TX-effekt: 407 mA
  • RX: 40 mA
• Strømforbrug (USB)
  • Vægtigtilstand: 19 mA
    TX-Maksimal effekt: 420 mA
    RX: 51 mA
• Maksimal effekt: 27 ± 2 dBm
• LBT (Lytt før tale): Valgfrit
• Strømforsyningsspænding: 3,3 V
• Driftstemperaturområde: -40 ~ 85 °C
• Antenneforbindelse: IPEX 1.0 (også kendt som U.FL)
• Mål: 51 * 30 * 10,5 mm

Emballage liste

• HT-1303 LoRaWAN-modul 868 MHz SPI-interface x1

Downloads

• WikiHersteller-Wiki
