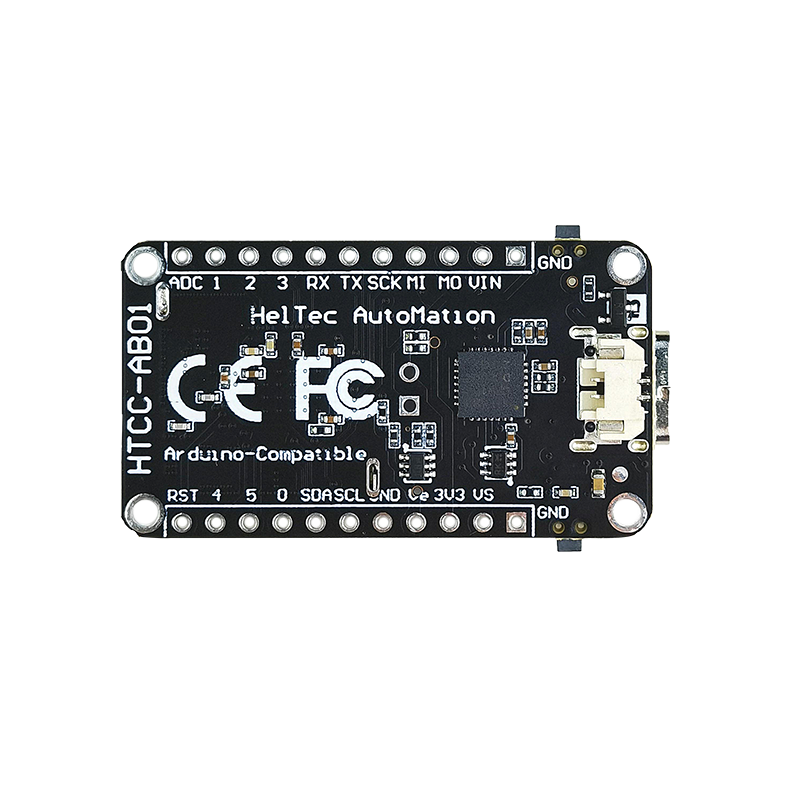

Heltec CubeCell AB01 Dev-Board (V2) til LoRa/LoRaWAN (ASR6052 + SX1262)

HTCC-AB01 (V2) tilhører Cubecell (TM)-serien fra Heltec-teamet, primært til LoRa/LoRaWAN-Anwendungen für Knoten. HTCC-AB01 (V2) er baseret på ASR6052, chippet er allerede integreret i MCU’en i PSoC® 4000-serien (ARM® Cortex® M0+ kerne) og SX1262 Integreret. Vi har foretaget omfattende migration og udvikling for at sikre perfekt Arduino®-understøttelse, for at LoRaWAN-protokollen kan køre stabilt samt for nemt at kunne tilslutte lithiumbatterier og solmoduler.

Vigtigste funktioner

• Fremragende kompatibilitet med Arduino!
• CE- og FCC-certificering
• Basierend auf ASR605x (ASR6501, ASR6502) sind in diesen Chips bereits die MCU der PSoC® 4000-Serie (ARM® Cortex® M0+ Core) og SX1262 integreret.
• LoRaWAN 1.0.2-kompatibilitet
• Ultra-Lavt Strømforbrug, 3,5 µA i dvale
• Onboard-SH1.25-2-Batteritilkobling, integreret lithiumbatteristyringssystem (lade- og afladestyring, overladningsbeskyttelse, batteristrømsdetektion, automatisk skift mellem USB- og batteristrøm)
• God impedansjustering og stor kommunikationsafstand.
• Integreret solenergigebrydssystem, kan direkte forbindes med et 5,5~7V solcellepanel.
• Micro-USB-interface med fuld ESD-beskyttelse, kortslutningsbeskyttelse, HF-afskærmning og andre beskyttelsesforanstaltninger.
• Integreret CP2102 USB-til-serielport chip, praktisk til at downloade programmer og udskrive debuginformation.

Specifikationer

• Mikrocontroller: ASR6502 (48 MHz ARM® Cortex® M0+ MCU)
• LoRa-Nodechip: SX1262
• Frekvens: 863~870MHz
• Maks. Sendeeffekt: 21 dB ± 1 dBm
• Maks. modtagelsesfølsomhed: -134 dBm
• Hardware-ressource
  • 1*SPI 1*I2C
  • 1*UART
  • 1*12-bit ADC
  • 1*SWD
  • 8*GPIO
  • 2*Pulsbreddevariabel
  • 8-kanals DMA-motor
• Lagring
  • 128 KB FLASH
  • 16 KB SRAM
• Strømforbrug: Dyb søvn 3,5 µA
• Driftstemperatur: -20 ~ 70
• Mål: 40,64 * 22,86 * 7,6 mm

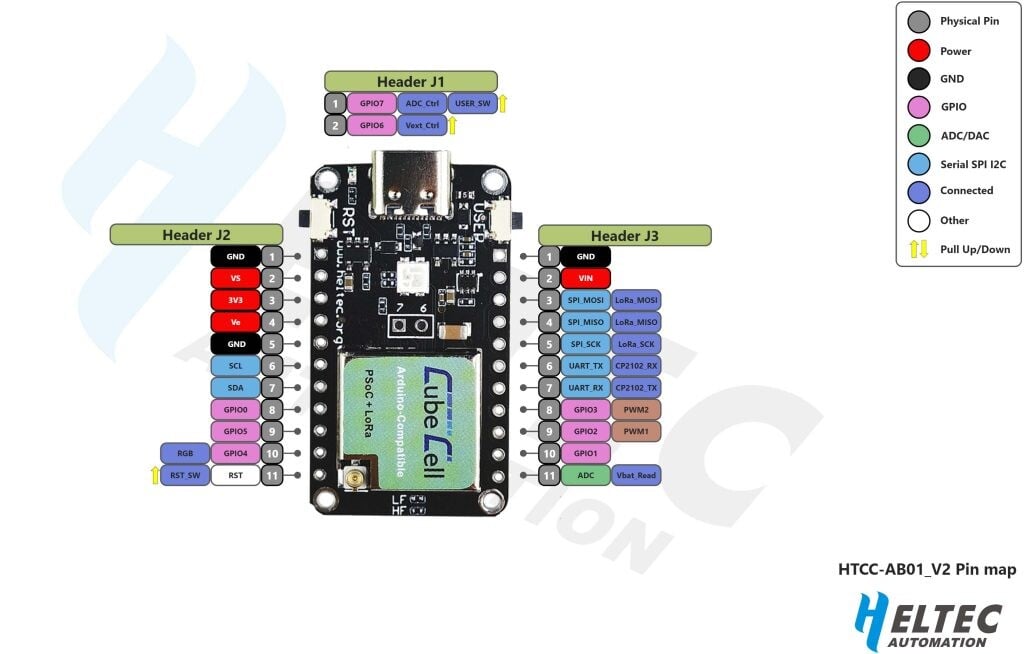

• Interface
  • USB Typ-C
  • LoRa ANT (IPEX 1.0)
  • SH1.25 2*2,54*11 Pin-Header
  • 1*2,54*2 Pin-header
• Batteri: 3,7 V Lithiumbatteripåvirkning og opladning
• Solenergi: VS-stift kan forbindes til et solpanel med 5,5 ~ 7 V

Pakkeliste

• Cubecell AB01 Dev-Board x1
• Antenne x1
• SH1.25×2 Batteritilslutning x1

Downloads

• WikiHersteller-Wiki
