DFRobot Gravity Digital vægt sensor (HX711) til Arduino

Denne elektronisk vægt sensor til Arduino kan registrere en vægt på 1 kg. Det er baseret på HX711ein präziser 24-Bit Analog-Digital-Wandler, der für Waagen und industrielle Steuerungsanwendungen entwickelt wurde und eine direkte Schnittstelle mit einem Brückensensor ermöglicht.

Dieser elektronische Arduino-vægtssensor reducerer omkostningerne ved en elektronisk vægt og forbedrer samtidig ydeevne og pålidelighed. Interface til denne sensor bruger DFRobot Gravity Interface. Output har en kompakt forbindelse, der gør det nemt at forbinde sensoren. Det er det bedste valg for elektronikentusiaster til at bygge en lille husholdningsvægt.

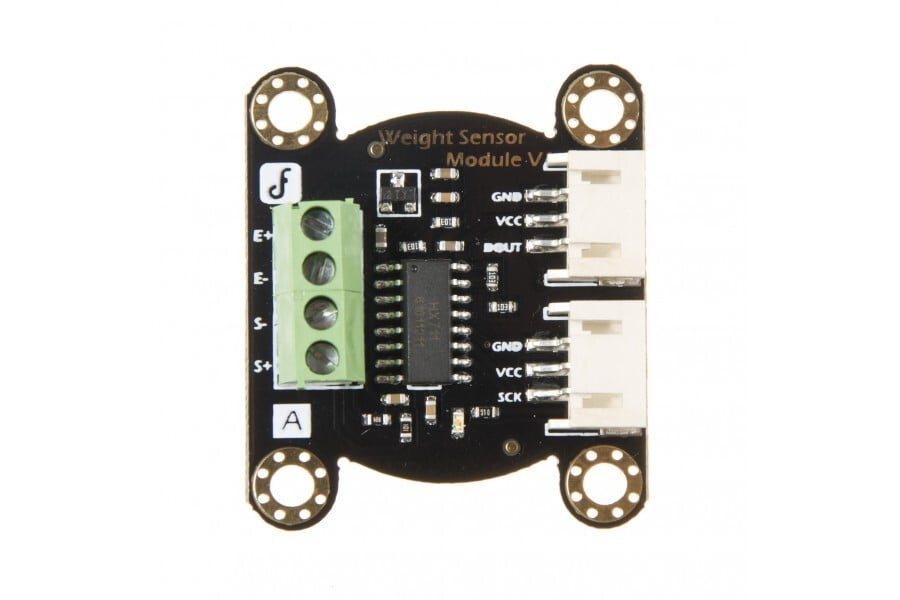

Bemærk ved sensortilkobling:

• Rød linje — E+
• Sort linje — E-
• Hvid linje — S-
• Grøn linje – S+

24-bit Analog-Digital-Wandler für Waagen (HX711)

• To valgbare differentiale ingangskanaler
• Aktiv, geringrauschig On-Chip-PGA med justerbar forstærkning på 32, 64 og 128
• On-chip strømforsyningsregulatorer til den analoge strømforsyning af vægtceller og ADC
• Integret oscillator, der keine externe komponenter kræver, med mulighed for ekstern kvarts
• Strøm på/af
• Enkel digital styring og seriell interface: Pin-baseret styring, ingen programmering nødvendig
• Valgbar datahastighed: 10 SPS eller 80 SPS
• Samtidig underdækkelse af 50 og 60 Hz
• Strømforsyning: 2,6 V ~ 5,5 V
• Strøm: <1,6 mA
• Arbejdstemperatur: -40~85°C
• 16-poligt SOP-16-kabinet

Vægtssensormodul

• Område: 1 kg
• Spænding: 5-15 V
• Udgangssensitivitet: 1,0 ± 0,15 mV/V
• Kunstfehler: 1 Prozent af skalaens bredde
• Nullpunktforskyvning: 0,05/0,03 (30 min) %FS
• Temperaturvariation ved 0 °C: 0,05 / 0,03 %FS / 10 °C
• Udgangsværdi: ±0,1 mV/V
• Indgangsimpedans: 1055 ± 15 Ω
• Udgangsimpedans: 1000 ± 5 Ω
• Overbelastningssikkerhed: 200 % F.S
• Analogudgang
• Størrelse: 33 mm x 38 mm

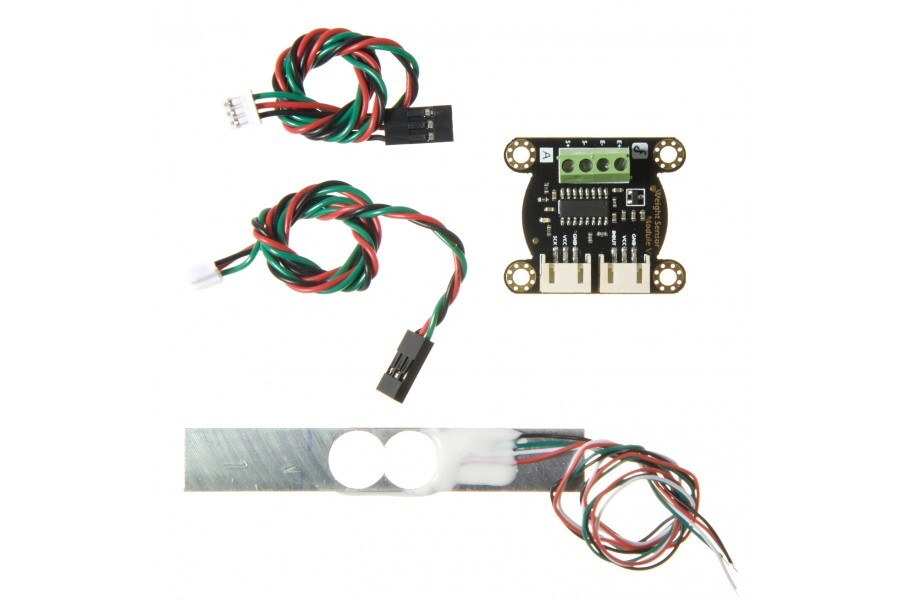

FRAKTSLÆND

• 1x vægtsensormodul
• 1x vægtsensor
• 2x Sensor kabel

Downloads

• Product WikiHersteller-Wiki
• library
• Datasheet
• schematic
• 3D printed module design files
