Adafruit Ultra Skinny NeoPixel 1515 LED-stripe 0,5m Bred 75 lysdioder

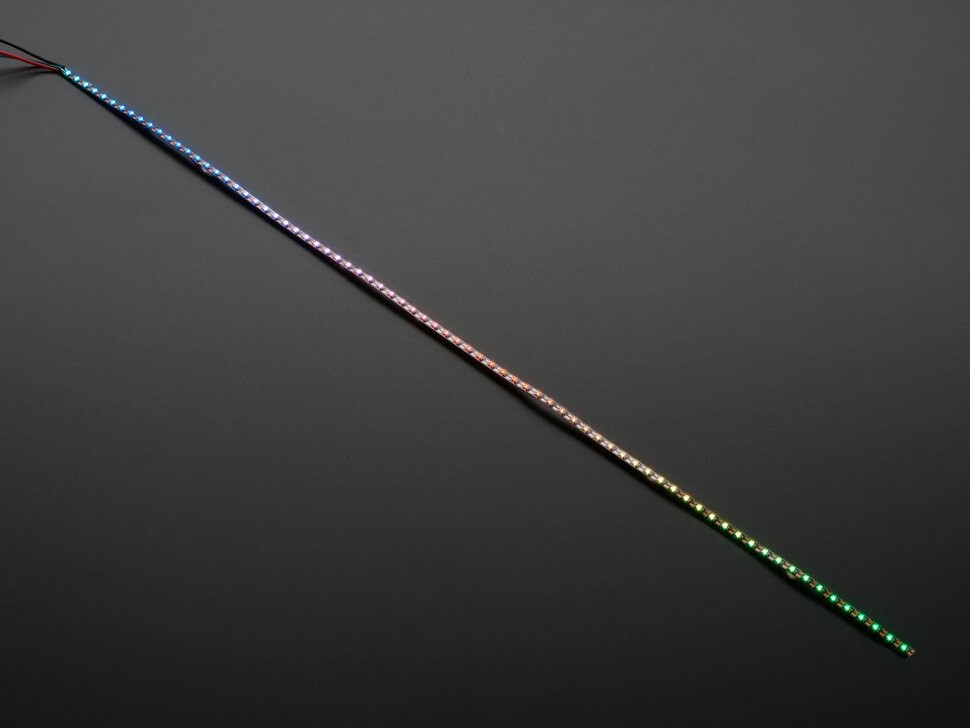

Denne Stykker på halvt meter indeholder 75 LED’er (de Densitet (dvs. 150 RGB-LEDs pr. Meter), og det kan du styre individuelt! Ja, det er korrekt, det er den digital adressable type af LED-strips. Du kan indstille farven på de røde, grønne og blå komponenter i hver LED med 8-bit PWM-præcision (dvs. 24-bit farve pr. pixel). LED’erne styres af skiftere, der er forbundet langs strippen, så du kan forkorte eller forlænge strippen. Kun én digital udgangspin kræves for at sende data. PWM er integreret i hver LED-chip. Når du har indstillet farven, kan du stoppe med at kommunikere med strippen, og den vil fortsat styre alle LED’erne via PWM.

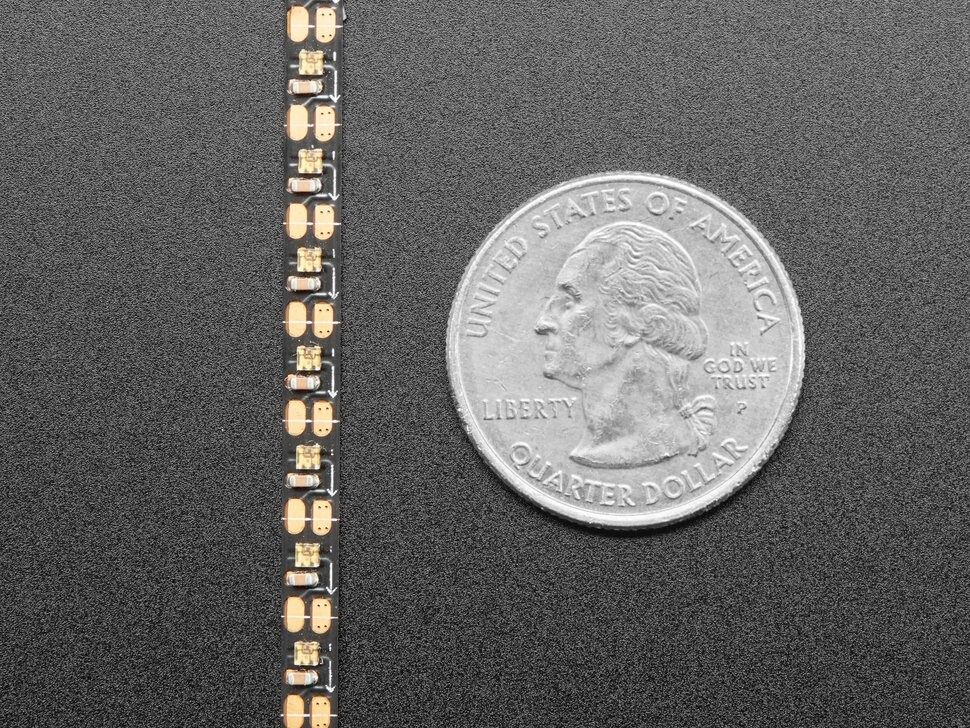

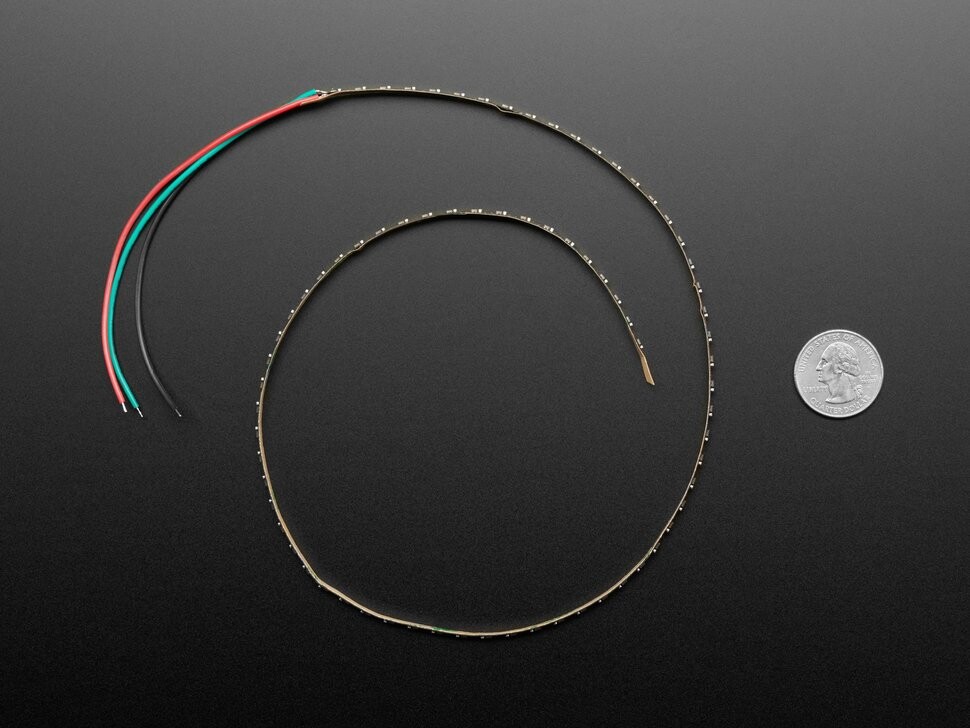

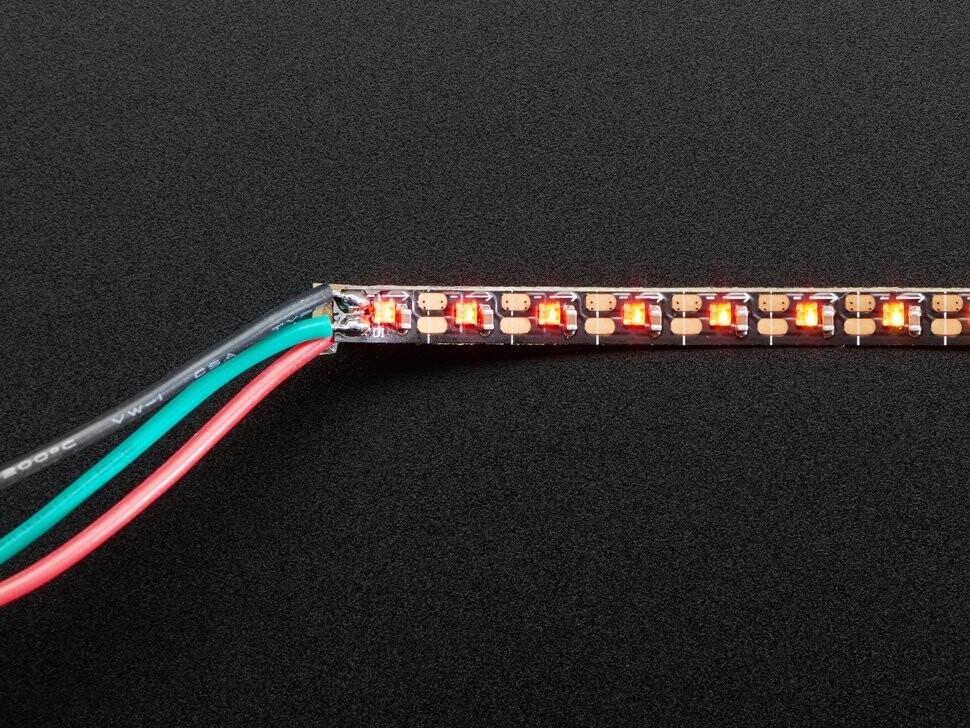

Med en imponerende bredde på 4 mm er de små og alligevel overraskende fleksible og passer næsten overalt. Ledningerne er endda pænt farvekodet: sort til jord, grøn til datasilsignal og rød til 3–5 V DC.

Advarsel! Disse meget tynde stropper er ikke beskyttet og er meget skrøbelige. De bør ikke bøjes gentagne gange, og skal håndteres med stor forsigtighed. Ikke egnet til yngre personer eller begyndere – se i stedet vores beskyttede NeoPixel-strips!

Der er et par ting, du bør være opmærksom på:

• Disse LED’er forbruger maksimalt 10 Watt (~2 Ampere ved 5 V) pr. meter. Den maksimale nominelle effekt på 4,5 A antager, at alle LED’er lyser fuldt ud i hvidt. Normalt er den faktiske strøm for farverige designs mindre end 1/3 af den maksimale strøm. Et godt netværk som vores 5V 2A- eller 5V 4A-netværk er nøglen!
• Striben er meget tynd og afgiver ikke meget varme. Derfor bør man ikke lade alle LED’er lyse konstant i hvidt lys, da det ellers kan føre til termiske skader.
• For at opnå en høj tæthed er controller-chippen placeret i LED’en, hvilket er cool, men også betyder, at chippen kun bruger én pin til input og én pin til output. Det anvendte protokol er meget, meget tidsspecifikt og kan kun styres af mikrocontrollere med en gentagelig tidsnøjagtighed på 100 ns. Vi har eksempelkode til brug med Arduino Uno/Mega-mikrocontroller ved 8 MHz og 16 MHz, og med lidt arbejde kan du bruge det med Raspberry Pi eller Beagle Bone Black, men det fungerer ikke med Basic Stamp eller en anden fortolket/mikroprocessor af en virtuel maskine eller en processor, der er langsommere end 8 MHz. Se vores digitale LED-strip DotStar, som har en SPI-lignende input-/output og fungerer problemfrit med Pi og andre processorer.
• Da pixels styres af et Arduino, skal hele strippen lagres i hukommelsen, og vi har bemærket, at ved mange Arduino UNO-projekter er der kun omkring 1500 byte RAM tilgængelige efter inklusion af alle ekstra funktioner – hvilket er nok til omkring 500 pixels. Hvis du vil styre hele strippen og også inkludere andre biblioteker, skal du muligvis bruge en Mega.

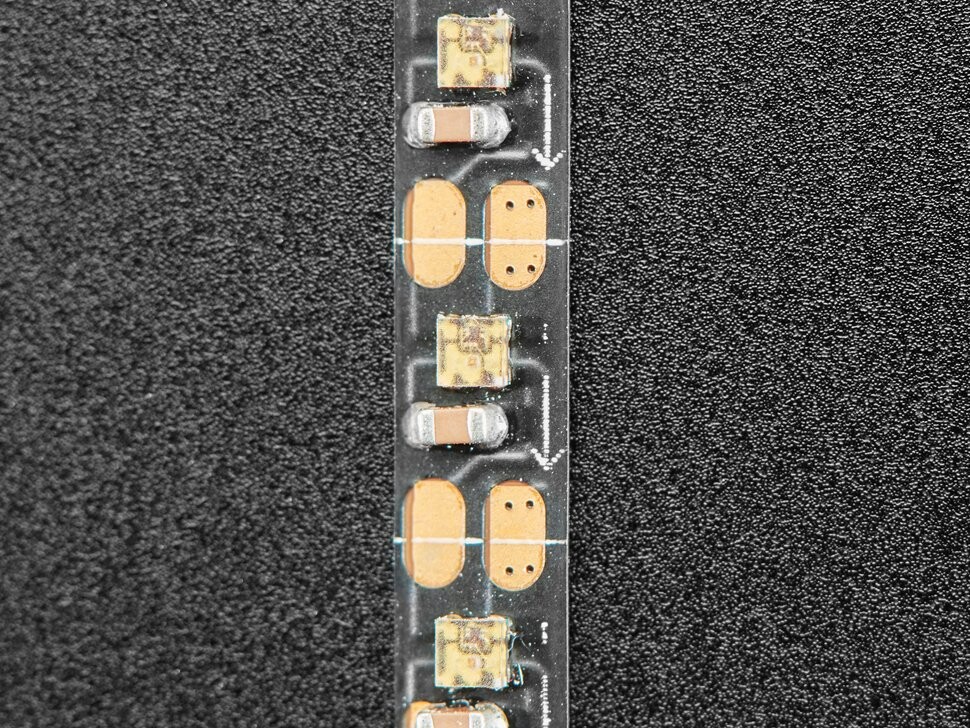

Striben er lavet af fleksibelt PCB-material med lidt klæbepapir på bagsiden. Det leveres ikke med en vandtæt kapsling.Du kan nemt klippe dette fra med en stikkesaks. Der er skærelinjer (hver 1 LED) på hver 7 mm/0,27 tommer. Data- og jordpadsene er øverst, strømpaden nederst. Du kan forsigtigt lodde dem til kobberpadsene, så er det klar til brug. Selvfølgelig kan du også forbinde båndene med hinanden for at forlænge dem. Bare vær opmærksom på, hvor meget strøm du har brug for! /10-A strømforsyning, der kan nå op til 10 meter (afhængigt af anvendelsen) Du skal bruge et 5-V DC-netværk til at forsyne disse streifter med strøm. Brug ikke mere end 6 V, ellers kan hele streiften blive ødelagt. Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.

Disse leveres i stykker af en halv meter. med nogle korte led, der er forbundet til indgangspinene. Hvis du køber flere, får du flere halvmeterlange stykker, de leveres ikke som et sammenhængende stykke.!
